ピンヘッダー／JS-4 ジャンパー 2.54mmピッチ（角ピン用）
- 通常単価(税別)
- 28円～369円
- 税込単価
- 31円～406円
樹脂部【材質】PBT（ガラス含有率30％）／ナイロン 66【色】黒【熱変形温度】1.82MPa…200...
詳細を確認- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
JS-41060 2.54mmピッチ オープンタイプ
JS-41065 2.54mmピッチ クローズタイプ
JS-41109 2.54mmピッチ ツマミ付
JS-41135 2.54mmピッチ ツマミ付
JS-42060 2.54mmピッチ 連結
製品仕様
- RoHS対応製品
規格表
JS-41060 2.54mmピッチ オープンタイプ
| H | ポート数 | 型 番 |
|---|---|---|
| 6 | 1 | JS-41060 |
JS-41065 2.54mmピッチ クローズタイプ
| H | ポート数 | 型 番 |
|---|---|---|
| 6.5 | 1 | JS-41065 |
JS-41109 2.54mmピッチ ツマミ付
| H | ポート数 | 型 番 |
|---|---|---|
| 10.9 | 1 | JS-41109 |
JS-41135 2.54mmピッチ ツマミ付
| H | ポート数 | 型 番 |
|---|---|---|
| 13.5 | 1 | JS-41135 |
JS-42060 2.54mmピッチ 連結
| H | ポート数 | 型 番 |
|---|---|---|
| 6 | 2 | JS-42060-02 |
| 3 | JS-42060-03 | |
| 4 | JS-42060-04 | |
| 5 | JS-42060-05 | |
| 6 | JS-42060-06 | |
| 7 | JS-42060-07 | |
| 8 | JS-42060-08 | |
| 9 | JS-42060-09 | |
| 10 | JS-42060-10 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
343円 ( 377円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 15日目 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 9日目 |
36円 ( 40円 ) | 9日目 |
48円 ( 53円 ) | 9日目 |
48円 ( 53円 ) | 9日目 |
詳細情報
基本情報
樹脂部
【材質】PBT（ガラス含有率30％）／ナイロン 66
【色】黒
【熱変形温度】1.82MPa…200℃／1.82MPa…75℃
【燃焼性】UL94V-0（材料）／UL94V-2（材料）
コンタクト
【材質】リン青銅／黄銅
【処理】Ni下地 金フラッシュ
仕様
【電流容量】1A／3A／1A
【絶縁抵抗】5000MΩ MIN （DC 500V）
【接触抵抗】20mΩ MAX（DC 100mA）／30mΩ MAX（DC 100mA）
【耐電圧】500V AC 1分間／650V AC 1分間／500V AC 1分間
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

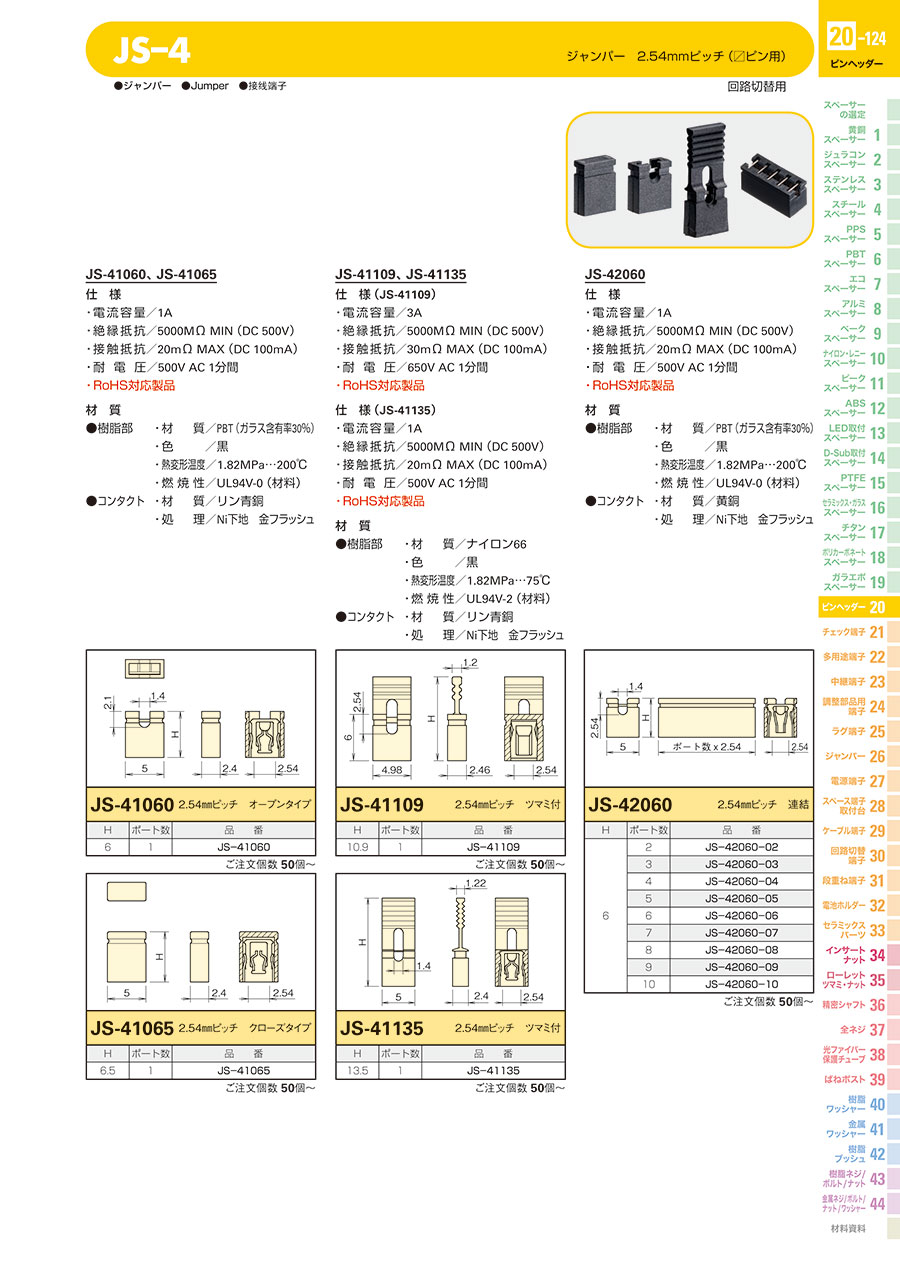

カタログ
