電動スライドテーブル 薄形タイプ LESシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
LES8R
注1）原点復帰動作等により、テーブルが移動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）原点復帰後の位置です。
注3）［ ］は原点復帰方向を変更した場合です。
注4）ワーク固定用ボルトが長すぎますと、ガイドブロックに当たり作動不良などの原因となります。
最大ねじ込深さと最小ねじ込深さの間になる長さのボルトをご使用ください。
注5）モータケーブルおよびロックケーブルを繰返し屈曲動作させないよう固定してご使用ください。
寸法表
| 型式 | L | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|
| LES8R□□-30□-□□□□□ | 94.5 | 26 | 88.7 | 62.5 | 2 | 27 | 27 |
| LES8R□□-50□-□□□□□ | 137.5 | 46 | 131.7 | 105.5 | 3 | 29 | 58 |
| LES8R□□-75□□-□□□□□ | 162.5 | 50 | 156.7 | 130.5 | 4 | 30 | 60 |
LES16R
注1）原点復帰動作等により、テーブルが移動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）原点復帰後の位置です。
注3）［ ］は原点復帰方向を変更した場合です。
注4）ワーク固定用ボルトが長すぎますと、ガイドブロックに当たり作動不良などの原因となります。
最大ねじ込深さと最小ねじ込深さの間になる長さのボルトをご使用ください。
注5）モータケーブルおよびロックケーブルを繰返し屈曲動作させないよう固定してご使用ください。
寸法表
| 型式 | L | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|
| LES16R□□-30□-□□□□□ | 108.5 | 4 | 38 | 102.3 | 78 | 2 | 40 | 40 |
| LES16R□□-50□-□□□□□ | 136.5 | 6 | 34 | 130.3 | 106 | 2 | 78 | 78 |
| LES16R□□-75□□-□□□□□ | 180.5 | 8 | 36 | 174.3 | 150 | 4 | 36 | 72 |
| LES16R□□-100□□-□□□□□ | 205.5 | 10 | 36 | 199.3 | 175 | 5 | 36 | 108 |
LES25R
注1）原点復帰動作等により、テーブルが移動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）原点復帰後の位置です。
注3）［ ］は原点復帰方向を変更した場合です。
注4）ワーク固定用ボルトが長すぎますと、ガイドブロックに当たり作動不良などの原因となります。
最大ねじ込深さと最小ねじ込深さの間になる長さのボルトをご使用ください。
注5）モータケーブルおよびロックケーブルを繰返し屈曲動作させないよう固定してご使用ください。
寸法表
| 型式 | L | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|
| LES25R□□-30□-□□□□□ | 144.5 | 4 | 48 | 133.5 | 105 | 2 | 46 | 46 |
| LES25R□□-50□□-□□□□□ | 170.5 | 6 | 42 | 159.5 | 131 | 2 | 84 | 84 |
| LES25R□□-75□□-□□□□□ | 204.5 | 6 | 55 | 193.5 | 165 | 2 | 112 | 112 |
| LES25R□□-100□□-□□□□□ | 277.5 | 8 | 50 | 266.5 | 238 | 4 | 56 | 112 |
| LES25R□□-125□□-□□□□□ | 302.5 | 8 | 55 | 291.5 | 263 | 4 | 59 | 118 |
| LES25R□□-150□□-□□□□□ | 327.5 | 8 | 62 | 316.5 | 288 | 4 | 62 | 124 |

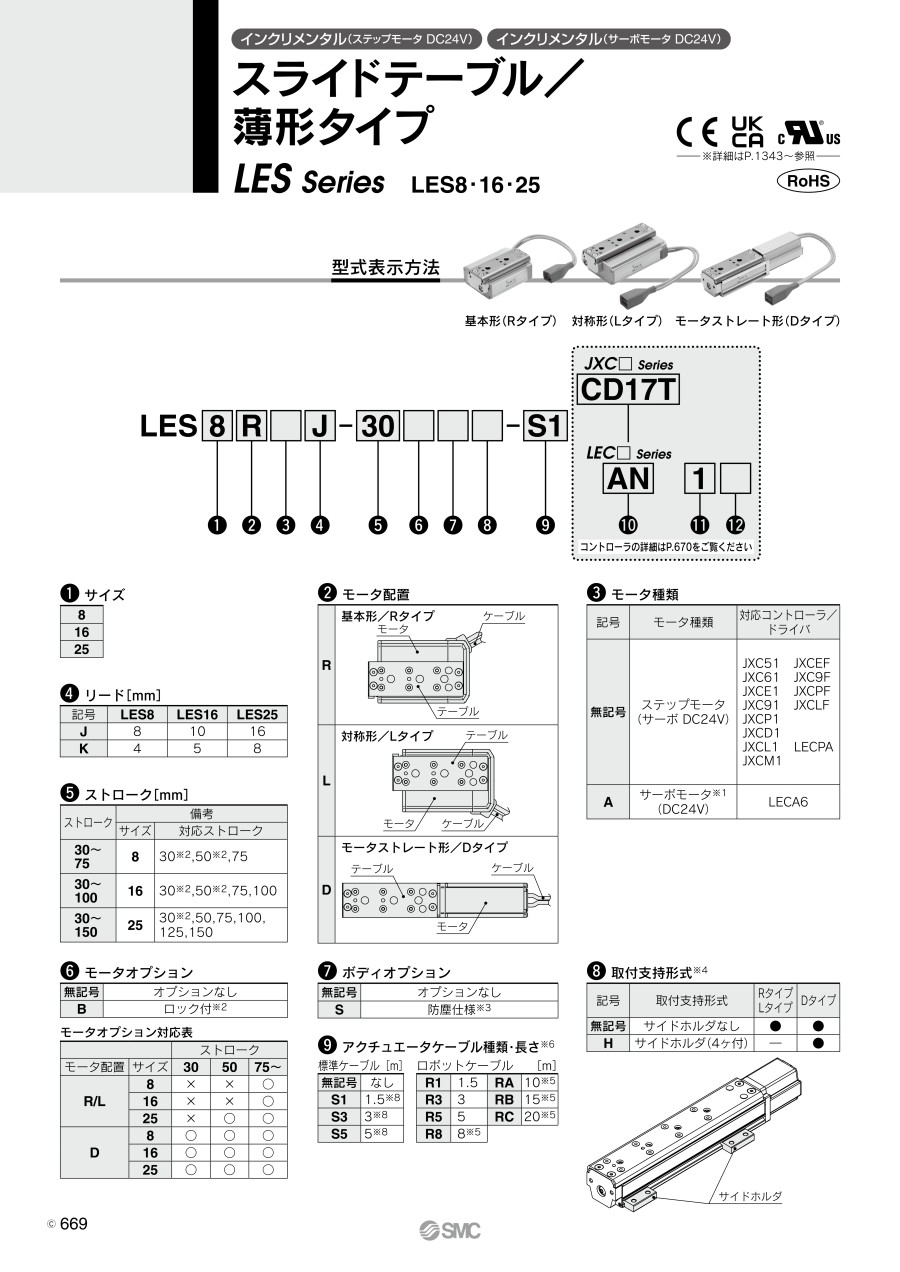

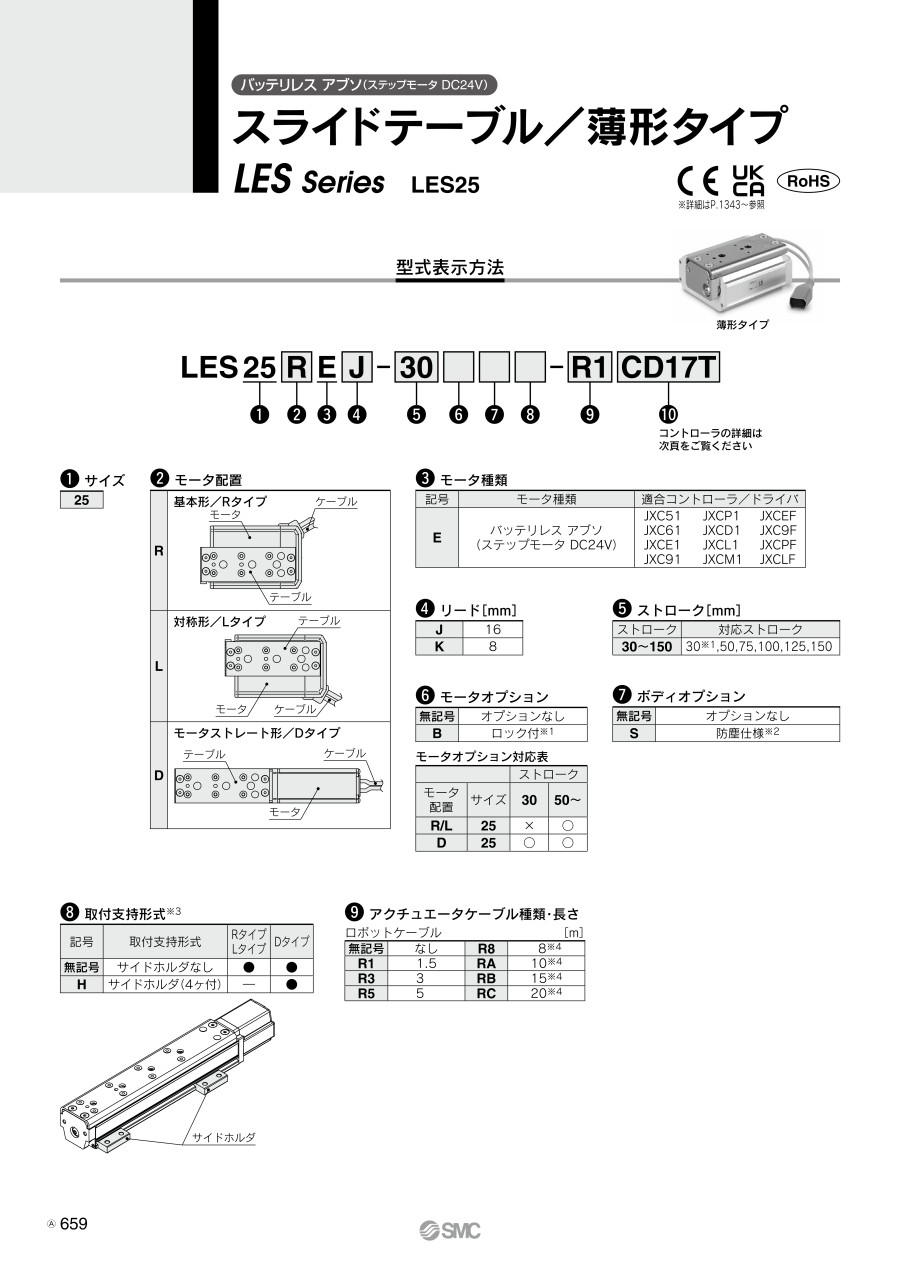

製品仕様
基本形（Rタイプ）の外観
対称形（Lタイプ）の外観
モータストレート形（Dタイプ）の外観
ステップモータ（サーボ DC24V）
| 型式 | LES8□ | LES16□ | LES25□ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| アクチュエータ仕様 | ストローク［mm］ | 30, 50, 75 | 30, 50, 75, 100 | 30, 50, 75, 100, 125, 150 | |||||
| 可搬質量［kg］注1） | 水平 | 1 | 3 | 5 | |||||
| 垂直 | 0.5 | 0.25 | 3 | 1.5 | 5 | 2.5 | |||
| 押当て推力30～70%［N］注2）注3） | 6～15 | 4～10 | 23.5～55 | 15～35 | 77～180 | 43～100 | |||
| 速度［mm/s］注1）注3） | 10～200 | 20～400 | 10～200 | 20～400 | 10～200 | 20～400 | |||
| 押当て速度［mm/s］ | 10～20 | 20 | 10～20 | 20 | 10～20 | 20 | |||
| 最大加減速度［mm/s2］ | 5000 | ||||||||
| 繰返し位置決め精度［mm］ | ±0.05 | ||||||||
| ロストモーション［mm］注4） | 0.3以下 | ||||||||
| ねじリード［mm］ | 4 | 8 | 5 | 10 | 8 | 16 | |||
| 耐衝撃／耐振動［m/s2］注5） | 50／20 | ||||||||
| 駆動方式 | すべりねじ+ベルト（R／Lタイプ）、すべりねじ（Dタイプ） | ||||||||
| ガイド方式 | リニアガイド（循環） | ||||||||
| 使用温度範囲［℃］ | 5～40 | ||||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | ||||||||
| 保護等級 | IP30 | ||||||||
| 電気仕様 | モータサイズ | □20 | □28 | □42 | |||||
| モータ種類 | ステップモータ（サーボ DC24V） | ||||||||
| エンコーダ | インクリメンタル | ||||||||
| 電源電圧［V］ | DC24±10% | ||||||||
| 電力［W］注6）注8） | 最大電力 35 | 最大電力 69 | 最大電力 67 | ||||||
| ロック仕様 | 形式 | 注7） | 無励磁作動型 | ||||||
| 保持力［N］ | 24 | 2.5 | 300 | 48 | 500 | 77 | |||
| 電力［W］注8） | 3.5 | 2.9 | 5 | ||||||
| 定格電圧［V］ | DC24±10% | ||||||||
注1）搬送質量により速度が変動します。
注2）押当て推力の精度は±20%（F.S.）です。
注3）ケーブルの長さ・負荷・取付条件等により、速度・推力は変化する場合があります。
ケーブル長さ5mを超える場合は、速度・推力は5m毎に最大10%低下します。（15mの場合：最大20%減）
注4）往復動作の誤差を補正する場合の目安値になります。
注5）耐振動：45～2000Hz1掃引、送りねじ軸方向および直角方向にて誤動作なし。（初期値における）
耐衝撃：落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし。（初期値における）
注6）コントローラを含む運転時の最大電力を示します。電源容量の選定時にご使用ください。
注7）ロック付のみ。
注8）ロック付を選択の場合は、電力を加算してください。
サーボモータ（DC24V）
| 型式 | LES8□A | LES16□A | LES25RL A注1） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| アクチュエータ仕様 | ストローク［mm］ | 30, 50, 75 | 30, 50, 75, 100 | 30, 50, 75, 100, 125, 150 | |||||
| 可搬質量［kg］ | 水平 | 1 | 3 | 5 | |||||
| 垂直 | 1 | 0.5 | 3 | 1.5 | 4 | 2 | |||
| 押当て推力50～100%［N］注2） | 7.5～11 | 5～7.5 | 17.5～35 | 10～20 | 31～62 | 19～38 | |||
| 速度［mm/s］ | 1～200 | 1～400 | 1～200 | 1～400 | 1～200 | 1～400 | |||
| 押当て速度［mm/s］ | 1～20 | ||||||||
| 最大加減速度［mm/s2］ | 5000 | ||||||||
| 繰返し位置決め精度［mm］ | ±0.05 | ||||||||
| ロストモーション［mm］注3） | 0.3以下 | ||||||||
| ねじリード［mm］ | 4 | 8 | 5 | 10 | 8 | 16 | |||
| 耐衝撃／耐振動［m/s2］注4） | 50／20 | ||||||||
| 駆動方式 | すべりねじ+ベルト（R／Lタイプ）、すべりねじ（Dタイプ） | ||||||||
| ガイド方式 | リニアガイド（循環） | ||||||||
| 使用温度範囲［℃］ | 5～40 | ||||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | ||||||||
| 保護等級 | IP30 | ||||||||
| 電気仕様 | モータサイズ | □20 | □28 | □42 | |||||
| モータ出力［W］ | 10 | 30 | 36 | ||||||
| モータ種類 | サーボモータ（DC24V） | ||||||||
| エンコーダ（角変位センサ） | インクリメンタル | ||||||||
| 電源電圧［V］ | DC24±10% | ||||||||
| 電力［W］注5）注7） | 最大電力 71 | 最大電力 102 | 最大電力 111 | ||||||
| ロック仕様 | 形式 | 注6） | 無励磁作動型 | ||||||
| 保持力［N］ | 24 | 2.5 | 300 | 48 | 500 | 77 | |||
| 電力［W］注7） | 3.5 | 2.9 | 5 | ||||||
| 定格電圧［V］ | DC24±10% | ||||||||
注1）LES25DAは対応できません。
注2）LES8□Aの押当て推力範囲は50～75%です。押当て推力の精度は±20%（F.S.）です。
注3）往復動作の誤差を補正する場合の目安値になります。
注4）耐振動：45～2000Hz1掃引、送りねじ軸方向および直角方向にて誤動作なし。（初期値における）
耐衝撃：落下式衝撃試験で、送りねじ軸方向および直角方向にて誤動作なし。（初期値における）
注5）コントローラを含む運転時の最大電力を示します。電源容量の選定時にご使用ください。
注6）ロック付のみ。
注7）ロック付を選択の場合は、電力を加算してください。
注意・禁止事項
注意・禁止事項
- ※ 負荷は仕様限界を超えない範囲でご使用ください。
- ※ 可搬質量、許容モーメントから機種選定を行ってください。仕様限界外で使用されますとガイド部に加わる偏荷重が過大となり、ガイド部のガタの発生、精度の悪化など寿命に悪影響を及ぼす原因となります。
- ※ 過大な外力や衝撃力の作用するようなご使用はしないでください。故障の原因となります。
使用上のご注意
- ※ 本アクチュエータの実速度は負荷によって変動します。選定の際は、カタログの選定方法、仕様をご確認の上ご使用ください。
- ※ 原点復帰時に搬送負荷以外の負荷や衝撃・抵抗を加えないでください。原点位置がずれることがあります。これは、モータのトルクを検出して原点位置を検出しているためです。
- ※ テーブル、ガイドブロックには特殊ステンレス鋼を使用しておりますが、水滴が付着するような環境では錆びが発生する場合があります。
- ※ ボディ、テーブル、エンドプレートの取付面には打痕、傷などを付けないでください。取付面の平面度が悪くなり、ガイド部のガタの発生、摺動抵抗の増加などの原因となります。
- ※ レール、ガイドの転送面には打痕、傷などを付けないでください。ガタの発生、摺動抵抗の増加などの原因となります。
- ※ ワーク取付けの際には、強い衝撃や過大なモーメントをかけないでください。許容モーメント以上の外力が働くと、ガイド部のガタの発生、摺動抵抗の増加などの原因となります。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
45,071円 ( 49,578円 ) | 19日目 |
101,874円 ( 112,061円 ) | 19日目 |
76,222円 ( 83,844円 ) | 19日目 |
78,048円 ( 85,853円 ) | 19日目 |
56,583円 ( 62,241円 ) | 19日目 |
100,003円 ( 110,003円 ) | 19日目 |
149,813円 ( 164,794円 ) | 19日目 |
151,048円 ( 166,153円 ) | 19日目 |
55,458円 ( 61,004円 ) | 19日目 |
97,031円 ( 106,734円 ) | 19日目 |
80,640円 ( 88,704円 ) | 19日目 |
100,035円 ( 110,039円 ) | 19日目 |
103,539円 ( 113,893円 ) | 19日目 |
151,400円 ( 166,540円 ) | 19日目 |
152,634円 ( 167,897円 ) | 19日目 |
61,336円 ( 67,470円 ) | 19日目 |
115,537円 ( 127,091円 ) | 19日目 |
78,938円 ( 86,832円 ) | 19日目 |
130,871円 ( 143,958円 ) | 19日目 |
46,989円 ( 51,688円 ) | 19日目 |
79,967円 ( 87,964円 ) | 19日目 |
89,654円 ( 98,619円 ) | 19日目 |
89,654円 ( 98,619円 ) | 19日目 |
97,094円 ( 106,803円 ) | 19日目 |
117,862円 ( 129,648円 ) | 19日目 |
105,132円 ( 115,645円 ) | 19日目 |
45,071円 ( 49,578円 ) | 19日目 |
69,023円 ( 75,925円 ) | 19日目 |
69,796円 ( 76,776円 ) | 19日目 |
77,291円 ( 85,020円 ) | 19日目 |
84,109円 ( 92,520円 ) | 19日目 |
85,632円 ( 94,195円 ) | 19日目 |
80,774円 ( 88,851円 ) | 19日目 |
86,616円 ( 95,278円 ) | 19日目 |
89,714円 ( 98,685円 ) | 19日目 |
56,583円 ( 62,241円 ) | 19日目 |
74,970円 ( 82,467円 ) | 19日目 |
112,541円 ( 123,795円 ) | 19日目 |
100,259円 ( 110,285円 ) | 19日目 |
94,827円 ( 104,310円 ) | 19日目 |
102,058円 ( 112,264円 ) | 19日目 |
57,031円 ( 62,734円 ) | 19日目 |
110,045円 ( 121,050円 ) | 19日目 |
114,734円 ( 126,207円 ) | 19日目 |
46,187円 ( 50,806円 ) | 19日目 |
80,547円 ( 88,602円 ) | 19日目 |
81,890円 ( 90,079円 ) | 19日目 |
71,383円 ( 78,521円 ) | 19日目 |
77,155円 ( 84,871円 ) | 19日目 |
57,834円 ( 63,617円 ) | 19日目 |
107,959円 ( 118,755円 ) | 19日目 |
76,219円 ( 83,841円 ) | 19日目 |
101,253円 ( 111,378円 ) | 19日目 |
139,679円 ( 153,647円 ) | 19日目 |
46,989円 ( 51,688円 ) | 19日目 |
58,590円 ( 64,449円 ) | 19日目 |
76,490円 ( 84,139円 ) | 19日目 |
58,503円 ( 64,353円 ) | 19日目 |
76,889円 ( 84,578円 ) | 19日目 |
89,654円 ( 98,619円 ) | 19日目 |
詳細情報
基本情報
薄形タイプの電動アクチュエータ。
【特長】
・薄形：LESHと比較しワーク取付面高さ：最大12％減
・垂直可搬質量：MAX.50％UP（可動部質量低減による、LESH16との比較）
・軽量：最大29％減
・最大押当て推力：180N
・タクトタイムの短縮が可能
最大加減速度：5,000mm/s2
最大速度：400mm/s
