クランプシリンダ 耐強磁界オートスイッチ CKG1・CKP1・CK1・CKGA・CKPAシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ロッド取付形
CKG1□40、50、63
CKP1□40、50、63
注1）クレビス最小幅の箇所（チューブ側）を示します。
バンド取付形
CK□1□40、50、63 バンド取付形
注1）クレビス最小幅の箇所（チューブ側）を示します。
先端金具
1山ナックルジョイント
2山ナックルジョイント
ピン
リミットスイッチ取付台／ドグ金具
フート
台座
製品仕様
CK1シリーズ バリエーション表 イメージ
- ※1クレビス幅は12mmになります。
ロッド取付形 CKG1・CKP1シリーズ
CKG1 商品イメージ
CKP1 商品イメージ

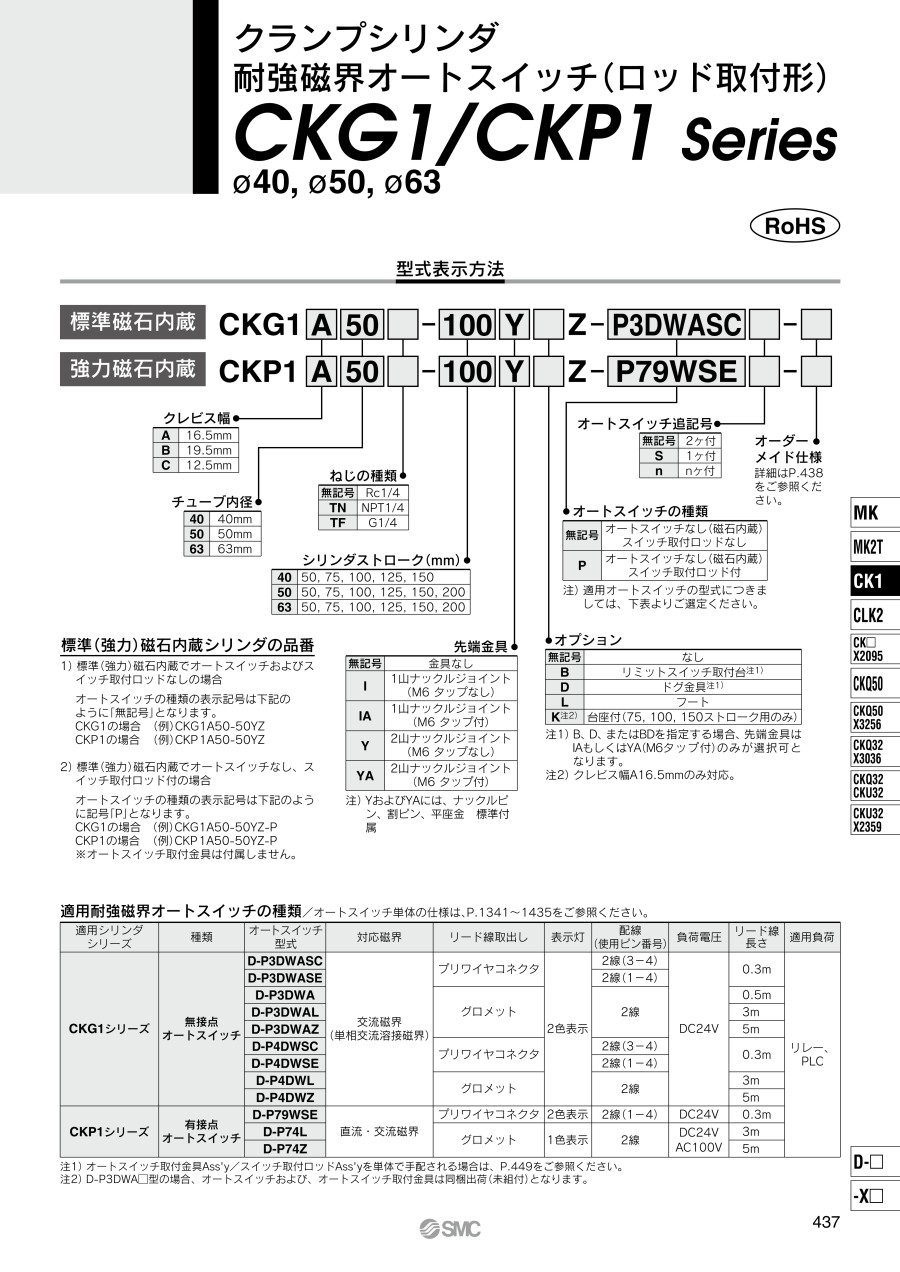

■型番表示方法（耐強磁界オートスイッチ）
■型番表示方法（標準形オートスイッチ）
■個別オーダーメイド仕様 型番例
■オーダーメイド仕様表
- ※ CKP1シリーズの設定はありません。
■標準形オートスイッチの選別表
- ※ 標準形オートスイッチは強磁界環境下でご使用できません。
- ※ ○印の無接点オートスイッチは受注生産となります。
- ※ オートスイッチおよび取付金具は同梱出荷（未組付）となります。
■仕様
| チューブ内径（mm） | 40 | 50 | 63 |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | 0.05MPa | ||
| 周囲温度および使用流体温度 | -10℃～+60℃ | ||
| 使用ピストン速度 | 50～500mm/s | ||
| クッション | アンクランプ側（ヘッド側）：エアクッション付 | ||
| スピードコントローラ | 両側付 | ||
| 給油 | 無給油 | ||
| ストローク長さの許容差 | +1.0 | ||
| 0 | |||
| 取付支持形式注） | 2山クレビス | ||
- ※ 注）クレビスピン、割ピン、平座金 標準付属
■クレビス幅
| クレビス幅 | 16.5mm | CKG1A／CKP1A |
|---|---|---|
| 19.5mm | CKG1B／CKP1B | |
| 12.5mm | CKG1C／CKP1C |
■標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 40 | 50，75，100，125，150 |
| 50，63 | 50，75，100，125，150，200 |
■先端金具／オプション
| 型番記号 | 部品名 | 部品型番 | |||
|---|---|---|---|---|---|
| CKG1A／CKP1A | CKG1B／CKP1B | CKG1C／CKP1C | |||
| I | 1山ナックルジョイント | M6 タップなし | CKB-I04 | ||
| IA | M6 タップ付 | CKB-IA04 | |||
| Y | 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） | M6 タップなし | CKA-Y04 | CKB-Y04 | CKC-Y04 |
| YA | M6 タップ付 | CKA-YA04 | CKB-YA04 | CKC-YA04 | |
■質量表（※基本質量はスイッチ取り付けロッドを含んだ、0ストロークの質量です。）
単位：kg
| チューブ内径（mm） | 40 | 50 | 63 | |
|---|---|---|---|---|
| CKG1□シリンダ | 基本質量 | 0.70 | 0.92 | 1.12 |
| 25ストローク当りの割増質量 | 0.11 | 0.12 | 0.14 | |
| CKP1□シリンダ | 基本質量 | 0.72 | 0.98 | 1.28 |
| 25ストローク当りの割増質量 | 0.11 | 0.12 | 0.14 | |
| 1山ナックルジョイント | 0.20 | |||
| 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） | 0.34 | |||
計算方法
例）CKG1□50-100YZ-P
- 基本質量：0.92kg（φ50（直径50mm））
- 割増質量：0.12／25ストローク
- シリンダストローク：100ストローク
- 2山ナックルジョイント：0.34（Y）
0.92+0.12×100/25+0.34=1.74kg
■構造図（CKG140、50、63）
■構成部品（CKG140、50、63）
■構造図（CKP140, 50, 63）
■構成部品（CKP140, 50, 63）
■交換部品／パッキンセット
注1）パッキンセットはCKG1□／CKP1□とも同一です。
注2）パッキンセットにはグリースパックは付属しませんので別途手配してください。グリース品番：GR-S-010（各サイズ共通）
注3）φ50（直径50mm）以上になると、大きな締付トルクで締付けていますので分解は不可能です。
バンド取付形 CK1・CKG1シリーズ
■型番表示方法（耐強磁界オートスイッチ）
■型番表示方法（標準形オートスイッチ）
■仕様
| チューブ内径（mm） | 40 | 50 | 63 |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | 0.05MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～+70℃ オートスイッチ付：-10℃～+60℃ | ||
| 使用ピストン速度 | 50～500mm/s | ||
| クッション | アンクランプ側（ヘッド側）：エアクッション付 | ||
| スピードコントローラ | 両側付 | ||
| 給油 | 無給油 | ||
| ストローク長さの許容差 | +1.0 | ||
| 0 | |||
| 取付支持形式注） | 2山クレビス | ||
※ 注）クレビスピン、割ピン、平座金 標準付属
■クレビス幅
| クレビス幅 | 16.5mm | CK1A／CKG1A |
|---|---|---|
| 19.5mm | CK1B／CKG1B | |
| 12.5mm | CK1C／CKG1C |
■標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 40 | 50，75，100，125，150 |
| 50，63 | 50，75，100，125，150，200 |
■先端金具／オプション
| 型番記号 | 部品名 | 部品型番 | |||
|---|---|---|---|---|---|
| CK1A／CKG1A | CK1B／CKG1B | CK1C／CKG1C | |||
| I | 1山ナックルジョイント | M6 タップなし | CKB-I04 | ||
| IA | M6 タップ付 | CKB-IA04 | |||
| Y | 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） | M6 タップなし | CKA-Y04 | CKB-Y04 | CKC-Y04 |
| YA | M6 タップ付 | CKA-YA04 | CKB-YA04 | CKC-YA04 | |
■質量表
単位：kg
| チューブ内径（mm） | 40 | 50 | 63 | |
|---|---|---|---|---|
| シリンダ | 基本質量 | 0.68 | 0.90 | 1.10 |
| 25ストローク当りの割増質量 | 0.10 | 0.11 | 0.13 | |
| 1山ナックルジョイント | 0.20 | |||
| 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） | 0.34 | |||
計算方法
例）CKG1□50-100YZ
- 基本質量：0.92kg（φ50（直径50mm））
- 割増質量：0.12／25ストローク
- シリンダストローク：100ストローク
- 2山ナックルジョイント：0.34（Y）
0.90+0.11×100/25+0.34=1.68kg
■構造図（CK140、50、63）
■構成部品表（CK140、50、63）
■交換部品／パッキンセット
先端金具
■1山ナックルジョイント
材質：鋳鉄
■2山ナックルジョイント
材質：鋳鉄
注1）2山ナックルジョイントには、ナックルピン・割りピン・平座金・スプリングピンが標準付属されます。
注2）従来品は、部品型番CKA-YA04、CKB-YA04（先端金具記号YA）に相当します。
注3）※寸法は、ピストンロッドに装着した状態を示します。
■ピン
材質：炭素鋼
- ※ 注）ピンには割りピン・平座金が標準付属されます。
■フート
材質：圧延鋼材
注1）フートには、取付用ボルト（六角穴付ボルト）バネ座金が標準付属されます。
注2）シリンダの取付は、フートとクレビスピンを使用してください。フート単体での取付は、破損の原因となり危険ですので行わないでください。
■リミットスイッチ取付台／ドグ金具
材質：圧延鋼材
注1）六角穴付ボルトを取外して任意の位置にリミットスイッチ取付台およびドグ金具を変更できます。
注2）リミットスイッチ取付台およびドグ金具を部品で手配された場合には、取付用ボルト（六角穴付ボルト）バネ座金が標準付属されます。
※ ドグ金具を取付ける場合は、必ずM6タップ付のナックルジョイント（先端金具記号IAもしくはYA）を選択してください。M6タップなしのナックルジョイント（先端金具記号IもしくはY）には取付られません。
■台座
材質：圧延鋼材
単位：mm
注）CK□1Aシリーズ（クレビス幅：16.5mm）のみの対応となります。
リード線・コネクタ仕様の詳細
規格表
CKG1□40、50、63 ロッド取付形
CKP1□40、50、63 ロッド取付形
CK□1□40、50、63 バンド取付形
商品特長詳細
理論出力表
単位：N
| チューブ内径 （mm） | ロッド径 （mm） | 作動 方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||
|---|---|---|---|---|---|---|---|
| 0.3 | 0.4 | 0.5 | 0.6 | ||||
| 40 | 20 | OUT | 1,260 | 378 | 504 | 630 | 756 |
| IN | 943 | 283 | 377 | 472 | 566 | ||
| 50 | 20 | OUT | 1,960 | 588 | 784 | 980 | 1,180 |
| IN | 1,650 | 495 | 660 | 825 | 990 | ||
| 63 | 20 | OUT | 3,120 | 934 | 1,250 | 1,560 | 1,870 |
| IN | 2,800 | 840 | 1,120 | 1,400 | 1,680 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,567円 ( 16,024円 ) | 19日目 |
28,756円 ( 31,632円 ) | 19日目 |
15,192円 ( 16,711円 ) | 19日目 |
23,001円 ( 25,301円 ) | 19日目 |
28,539円 ( 31,393円 ) | 19日目 |
27,453円 ( 30,198円 ) | 19日目 |
19,680円 ( 21,648円 ) | 19日目 |
12,715円 ( 13,987円 ) | 19日目 |
24,964円 ( 27,460円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
22,166円 ( 24,383円 ) | 19日目 |
17,063円 ( 18,769円 ) | 19日目 |
22,987円 ( 25,286円 ) | 19日目 |
23,123円 ( 25,435円 ) | 19日目 |
19,833円 ( 21,816円 ) | 19日目 |
19,702円 ( 21,672円 ) | 19日目 |
14,408円 ( 15,849円 ) | 19日目 |
24,663円 ( 27,129円 ) | 19日目 |
13,816円 ( 15,198円 ) | 19日目 |
16,441円 ( 18,085円 ) | 19日目 |
18,359円 ( 20,195円 ) | 19日目 |
19,562円 ( 21,518円 ) | 19日目 |
26,977円 ( 29,675円 ) | 19日目 |
30,556円 ( 33,612円 ) | 19日目 |
29,851円 ( 32,836円 ) | 19日目 |
25,450円 ( 27,995円 ) | 19日目 |
22,071円 ( 24,278円 ) | 19日目 |
20,328円 ( 22,361円 ) | 19日目 |
23,443円 ( 25,787円 ) | 19日目 |
20,911円 ( 23,002円 ) | 19日目 |
38,526円 ( 42,379円 ) | 19日目 |
41,092円 ( 45,201円 ) | 19日目 |
21,320円 ( 23,452円 ) | 19日目 |
25,450円 ( 27,995円 ) | 19日目 |
29,087円 ( 31,996円 ) | 19日目 |
20,201円 ( 22,221円 ) | 19日目 |
20,784円 ( 22,862円 ) | 19日目 |
19,170円 ( 21,087円 ) | 19日目 |
51,080円 ( 56,188円 ) | 19日目 |
16,529円 ( 18,182円 ) | 19日目 |
21,231円 ( 23,354円 ) | 19日目 |
22,393円 ( 24,632円 ) | 19日目 |
22,393円 ( 24,632円 ) | 19日目 |
22,311円 ( 24,542円 ) | 19日目 |
20,989円 ( 23,088円 ) | 19日目 |
19,389円 ( 21,328円 ) | 19日目 |
16,751円 ( 18,426円 ) | 19日目 |
19,882円 ( 21,870円 ) | 19日目 |
26,659円 ( 29,325円 ) | 19日目 |
25,782円 ( 28,360円 ) | 19日目 |
15,045円 ( 16,550円 ) | 19日目 |
28,759円 ( 31,635円 ) | 19日目 |
25,150円 ( 27,665円 ) | 19日目 |
21,071円 ( 23,178円 ) | 19日目 |
23,760円 ( 26,136円 ) | 19日目 |
20,911円 ( 23,002円 ) | 19日目 |
20,989円 ( 23,088円 ) | 19日目 |
21,079円 ( 23,187円 ) | 19日目 |
41,684円 ( 45,852円 ) | 19日目 |
26,057円 ( 28,663円 ) | 19日目 |
詳細情報
基本情報
ねじ調整構造により速度調整が容易なクランプシリンダ 耐強磁界オートスイッチ（ロッド取付形）。
【特長】
・チューブ全長7mm短縮（CKP1□40の場合）
・スピードコントローラバルブ
・ねじ調整構造により速度微調整が容易
・カシメによる抜止め構造
・クレビス幅は12.5mm/16.5mm/19.5mm対応で使用用途にあった選択が可能
・3方向に耐強磁界オートスイッチが取付可能
・エアクッション付
・配管ポートを3面に配置
