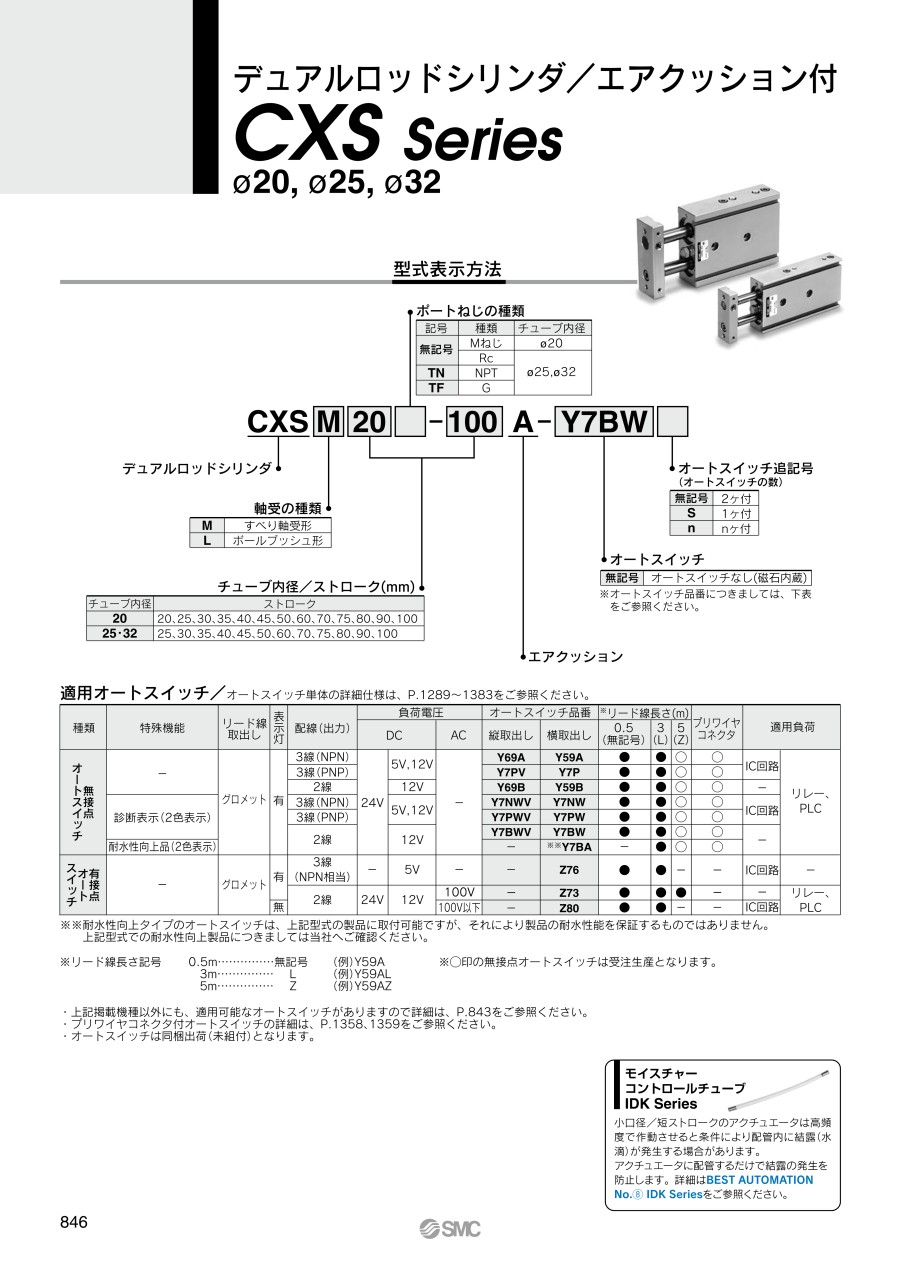

デュアルロッドシリンダエアクッション付 CXSシリーズ

カタログ

通常単価(税別): 13,090円～65,575円

税込単価: 14,399円～72,133円

通常出荷日：6日目～19日目

3方向からの取付けが可能なデュアルロッドシリンダエアクッション付CXSシリーズ。【特長】・ガイド機能を...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

デュアルロッドシリンダ基本タイプ CXSシリーズ

通常価格(税別)： 8,719円 (税込価格：9,591円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアシリンダ標準形複動・片ロッド CA2シリーズ

通常価格(税別)： 9,275円 (税込価格：10,203円)

通常出荷日：在庫品1日目

未確定：候補が1,382型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

φ20（内径20mm）

製品仕様

型式表示方法

製品仕様

チューブ内径（mm）	20	25
使用流体	空気（無給油）
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-10～+60℃（ただし、凍結なきこと）
使用ピストン速度	50～1,000mm/s
配管接続口	M5×0.8	Rc1/8（NPT1/8, G1/8）
軸受部種類	すべり軸受、ボールブッシュ軸受（外形寸法同一）
クッション	エアクッション（両側）

構造

CXSM／エアクッション付

CXSL／エアクッション付

構成部品

CXSM

番号	部品名	材質	備考
1	ハウジング	アルミニウム合金	硬質アルマイト
2	ピストンロッドA	炭素鋼	硬質クロムめっき
3	ピストンロッドB	炭素鋼	硬質クロムめっき
4	ロッドカバー	アルミ軸受合金	-
5	プレート	アルミニウム合金	アルマイト
6	ピストンA	アルミニウム合金	クロメート処理
7	ピストンB	アルミニウム合金	クロメート処理
8	ダンパB	ウレタン	-
9	磁石	-	-
10	ダンパボルト	炭素鋼	ニッケルめっき
11	六角ナット	炭素鋼	亜鉛クロメート
12	ダンパ	ウレタン	-
13	六角穴付ボルト	クロム鋼	亜鉛クロメート
14	六角穴付止めねじ	クロム鋼	亜鉛クロメート
15	止め輪	特殊鋼	リン酸塩被膜
16	スチールボール	特殊鋼	ニッケルめっき
17	ピストンパッキン	NBR	-
18	ロッドパッキン	NBR	-
19	Oリング	NBR	-
20	Oリング	NBR	-
21	クッションニードル	ステンレス鋼	-
22	チェックパッキン押エ	銅合金	-
23	チェックパッキン	NBR	-
24	ニードルガスケット	NBR	-
25	チェックガスケット	NBR	-

CXSL

番号	部品名	材質	備考
1	ハウジング	アルミニウム合金	硬質アルマイト
2	ピストンロッドA	特殊鋼	硬質クロムめっき
3	ピストンロッドB	特殊鋼	硬質クロムめっき
4	ベアリングスペーサ	アルミニウム合金	-
5	ボールブッシュ	-	-
6	ダンパホルダ	アルミニウム合金	-
7	プレート	アルミニウム合金	アルマイト
8	ピストンA	アルミニウム合金	クロメート処理
9	ピストンB	アルミニウム合金	クロメート処理
10	ダンパB	ウレタン	-
11	磁石	-	-
12	ダンパボルト	炭素鋼	ニッケルめっき
13	六角ナット	炭素鋼	亜鉛クロメート
14	ダンパ	ウレタン	-
15	六角穴付ボルト	クロム鋼	亜鉛クロメート
16	六角穴付止めねじ	クロム鋼	亜鉛クロメート
17	止め輪	特殊鋼	リン酸塩被膜
18	スチールボール	特殊鋼	ニッケルめっき
19	ピストンパッキン	NBR	-
20	ロッドパッキン	NBR	-
21	Oリング	NBR	-
22	Oリング	NBR	-
23	クッションニードル	ステンレス鋼	-
24	チェックパッキン押エ	銅合金	-
25	チェックパッキン	NBR	-
26	ニードルガスケット	NBR	-
27	チェックガスケット	NBR	-

規格表

単位：mm

型番	S	SS	ZZ	Z
CXS□20-20A	20	92	116	30
CXS□20-25A	25	97	121	30
CXS□20-30A	30	102	126	40
CXS□20-35A	35	107	131
CXS□20-40A	40	112	136
CXS□20-45A	45	117	141
CXS□20-50A	50	122	146
CXS□20-60A	60	132	156	60
CXS□20-70A	70	142	166
CXS□20-75A	75	147	171
CXS□20-80A	80	152	176
CXS□20-90A	90	162	186
CXS□20-100A	100	172	196

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

ポートねじの種類

軸受の種類

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

最小発注数量

20	20	Mねじ	ボールブッシュ形	スイッチなし	なし	なし	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BA	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BA	5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BW	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BW	0.5	6	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BW	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BW	3	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BWV	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BWV	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7BWV	5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7NW	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7NW	0.5	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7NW	0.5	2	M8-3ピンプラグコネクタ	1個
20	20	Mねじ	ボールブッシュ形	Y7NWV	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7PV	5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y7PWV	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59A	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59A	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59A	3	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59B	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59B	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y59B	0.5	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69A	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69A	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69A	3	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69A	0.5	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69B	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69B	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Y69B	3	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Z73	0.5	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Z73	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Z73	0.5	1	なし	1個
20	20	Mねじ	ボールブッシュ形	Z76	3	2	なし	1個
20	20	Mねじ	ボールブッシュ形	Z80	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	スイッチなし	なし	なし	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BA	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BA	5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BW	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BW	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BWV	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7BW	5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7NW	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7P	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y7PW	5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y59A	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y59A	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y59A	3	1	なし	1個
25	20	Mねじ	ボールブッシュ形	Y59B	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y59B	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y69A	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Y69A	3	1	なし	1個
25	20	Mねじ	ボールブッシュ形	Y69B	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Z73	0.5	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Z73	3	2	なし	1個
25	20	Mねじ	ボールブッシュ形	Z73	0.5	1	なし	1個
25	20	Mねじ	ボールブッシュ形	Z73	5	2	なし	1個
30	20	Mねじ	ボールブッシュ形	スイッチなし	なし	なし	なし	1個
30	20	Mねじ	ボールブッシュ形	Y7BA	3	2	なし	1個
30	20	Mねじ	ボールブッシュ形	Y7BW	0.5	2	なし	1個
30	20	Mねじ	ボールブッシュ形	Y7BW	3	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

16,790円 ( 18,469円 )	6日目
44,755円 ( 49,231円 )	6日目
49,188円 ( 54,107円 )	6日目
40,624円 ( 44,686円 )	6日目
64,784円 ( 71,262円 )	6日目
41,577円 ( 45,735円 )	6日目
35,049円 ( 38,554円 )	6日目
40,624円 ( 44,686円 )	6日目
41,577円 ( 45,735円 )	6日目
45,761円 ( 50,337円 )	6日目
40,624円 ( 44,686円 )	6日目
34,572円 ( 38,029円 )	6日目
27,636円 ( 30,400円 )	19日目
40,624円 ( 44,686円 )	6日目
40,143円 ( 44,157円 )	6日目
40,624円 ( 44,686円 )	6日目
38,079円 ( 41,887円 )	6日目
39,034円 ( 42,937円 )	6日目
33,776円 ( 37,154円 )	6日目
37,919円 ( 41,711円 )	6日目
38,871円 ( 42,758円 )	6日目
33,230円 ( 36,553円 )	6日目
38,079円 ( 41,887円 )	6日目
39,034円 ( 42,937円 )	6日目
33,776円 ( 37,154円 )	6日目
33,300円 ( 36,630円 )	6日目
37,919円 ( 41,711円 )	6日目
38,871円 ( 42,758円 )	6日目
33,710円 ( 37,081円 )	6日目
34,740円 ( 38,214円 )	6日目
35,695円 ( 39,265円 )	6日目
31,631円 ( 34,794円 )	6日目
35,695円 ( 39,265円 )	6日目
38,113円 ( 41,924円 )	6日目
17,396円 ( 19,136円 )	6日目
45,788円 ( 50,367円 )	6日目
46,742円 ( 51,416円 )	6日目
41,656円 ( 45,822円 )	6日目
42,609円 ( 46,870円 )	6日目
45,963円 ( 50,559円 )	19日目
43,563円 ( 47,919円 )	6日目
41,656円 ( 45,822円 )	6日目
40,064円 ( 44,070円 )	6日目
46,817円 ( 51,499円 )	6日目
39,112円 ( 43,023円 )	6日目
40,064円 ( 44,070円 )	6日目
34,810円 ( 38,291円 )	6日目
38,951円 ( 42,846円 )	6日目
39,908円 ( 43,899円 )	6日目
40,064円 ( 44,070円 )	6日目
34,810円 ( 38,291円 )	6日目
39,908円 ( 43,899円 )	6日目
35,775円 ( 39,353円 )	6日目
36,727円 ( 40,400円 )	6日目
32,666円 ( 35,933円 )	6日目
40,488円 ( 44,537円 )	6日目
17,396円 ( 19,136円 )	6日目
45,788円 ( 50,367円 )	6日目
41,656円 ( 45,822円 )	6日目
42,609円 ( 46,870円 )	6日目

...

基本情報

基本情報

3方向からの取付けが可能なデュアルロッドシリンダエアクッション付CXSシリーズ。
【特長】
・ガイド機能をもつピック&プレース等に適した2本ロッドシリンダ
・全シリーズボールブッシュ軸受、すべり軸受を標準化
・ワーク取付は3面から可能
・推力2倍、不回転精度±0.1°
・ストロークアジャスト0～-5mm

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
デュアルロッドシリンダ基本タイプ CXSシリーズ
SMC社のデュアルロッドシリンダ／基本タイプです。ガイド機能をもつピック＆プレース等に適しています。用途にあわせて比較検討可能です。
SMC
デュアルロッドシリンダコンパクトタイプ CXSJシリーズ
SMC社のデュアルロッドシリンダ／コンパクトタイプです。CXSシリーズをコンパクトにし、3方向からのオートスイッチの確認が可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デュアルロッドシリンダエアクッション付 CXSシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qデュアルロッドシリンダ：CXS(J)シリーズのオートスイッチ付とスイッチ無しで、外形寸法に違いがありますか？

CXS(J)シリーズは標準でマグネット内蔵タイプのため、取付け穴の位置を含め、外形寸法は同じです。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。

Qデュアルロッドシリンダ：CXSシリーズのダンパボルトをはずしても問題ないか？

ダンパボルトをはずしての使用は絶対にしないでください。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。

QCXS(J)シリーズの中間ストロークの対応について知りたい。

型式末尾に-XC19を付ける事で中間ストローク対応は可能です。
ひとつ上のサイズのストロークに5㎜のスペーサ対応となります。(例：15ストロークの場合は、20ストローク用ボディに5㎜スペーサ装着)

この商品を見た人は、こんな商品も見ています

	今見ている商品デュアルロッドシリンダエアクッション付 CXSシリーズ	潤滑保持機能（ルブリテーナ）付デュアルロッドシリンダ CXSシリーズ	デュアルロッドシリンダ基本タイプ二次電池対応 25A-CXSシリーズ	潤滑保持機能（ルブリテーナ）付デュアルロッドシリンダコンパクトタイプ CXSJシリーズ	デュアルロッドシリンダコンパクトタイプ二次電池対応 25A-CXSJシリーズ	ガイド付シリンダ
メーカー	SMC	SMC	SMC	SMC	SMC	ミスミ
通常価格	13,090円-	11,959円 -	10,401円 -	19,270円 -	7,815円 -	-
