デュアルロッドシリンダ 基本タイプ CXSシリーズ
未確定：候補が11,644型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
CXS□6
CXS□10～32
製品仕様
| チューブ内径（mm） | 6 | 10 | 15 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.15MPa | 0.1MPa | 0.05MPa | |||
| 周囲温度および使用流体温度 | -10～60℃（ただし、凍結なきこと） | |||||
| 使用ピストン速度 | 30～300mm/s | 30～800mm/s | 30～700mm/s | 30～600mm/s | ||
| クッション | ラバークッション | |||||
| ストロークアジャスト可能範囲 | 標準ストロークに対し0～-5mm | |||||
| 配管接続口 | M5×0.8 | Rc1/8 | ||||
| 軸受部種類 | すべり軸受、ボールブッシュ軸受（外形寸法同ー） | |||||
| 許容運動エネルギー | 0.0023J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
標準ストローク表
| 型番 | 標準ストローク | ロングストローク |
|---|---|---|
| CXS□6 | 10、20、30、40、50 | 60、70、75、80、90、100 |
| CXS□10 | 10、15、20、25、30、35、40、45、50、60、70、75 | 80、90、100、110、120、125、150 |
| CXS□15 | 10、15、20、25、30、35、40、45、50、60、70、75、80、90、100 | 110、120、125、150 |
| CXS□20 | 110、120、125、150、175、200 | |
| CXS□25 | ||
| CXS□32 |
構造図例
CXSM6すべり軸受
CXSM10～32すべり軸受
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ハウジング | アルミニウム合金 | 硬質アルマイト |
| 2 | ピストンロッドA | 注）炭素鋼 | 硬質クロムめっき |
| 3 | ピストンロッドB | 注）炭素鋼 | 硬質クロムめっき |
| 4 | ロッドカバー | アルミ軸受合金 | - |
| 5 | プレート | アルミニウム合金 | アルマイト |
| 6 | ピストンA | アルミニウム合金 | クロメート処理 |
| 7 | ピストンB | アルミニウム合金 | クロメート処理 |
| 8 | ダンパ | ウレタン | - |
| 9 | 磁石 | - | - |
| 10 | ダンパボルト | 炭素鋼 | ニッケルめっき |
| 11 | 六角ナット | 炭素鋼 | 亜鉛クロメート |
| 12 | 六角穴付ボルト | クロム鋼 | 亜鉛クロメート |
| 13 | 六角穴付止めねじ | クロム鋼 | 亜鉛クロメート |
| 14 | 止め輪 | 特殊鋼 | リン酸塩被膜 |
| 15 | ダンパ | ウレタン | - |
| 16 | プラグ | クロム鋼 | ニッケルめっき |
| 17 | ピストンパッキン | NBR | - |
| 18 | ロッドパッキン | NBR | - |
| 19 | Oリング | NBR | - |
| 20 | パッキン押え | アルミニウム合金 | - |
| 21 | ポートスペーサ | アルミニウム合金 | - |
| 22 | スチールボール | 特殊鋼 | 硬質クロムめっき |
注）CXSM6の場合は、ステンレス鋼となります。
規格表
| 型番 | K | L | R |
|---|---|---|---|
| CXS□10 | 4 | 25 | 35 |
| CXS□15 | 3 | 36 | 44.5 |
| CXS□20 | 6 | 36 | 50.5 |
| CXS□25 | 6 | 36 | 52 |
| CXS□32 | 4 | 30 | 66 |
| 型番 | 記号 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ストローク | |||||||||||||||
| SS | |||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 75 | 80 | 90 | 100 | |
| CXS□10 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 120 | 130 | 135 | - | - | - |
| CXS□15 | 76 | 81 | 86 | 91 | 96 | 101 | 106 | 111 | 116 | 126 | 136 | 141 | 146 | 156 | 166 |
| CXS□20 | 86 | 91 | 96 | 101 | 106 | 111 | 116 | 121 | 126 | 136 | 146 | 151 | 156 | 166 | 176 |
| CXS□25 | 88 | 93 | 98 | 103 | 108 | 113 | 118 | 123 | 128 | 138 | 148 | 153 | 158 | 168 | 178 |
| CXS□32 | 102 | 107 | 112 | 117 | 122 | 127 | 132 | 137 | 142 | 152 | 162 | 167 | 172 | 182 | 192 |
選定サポート情報

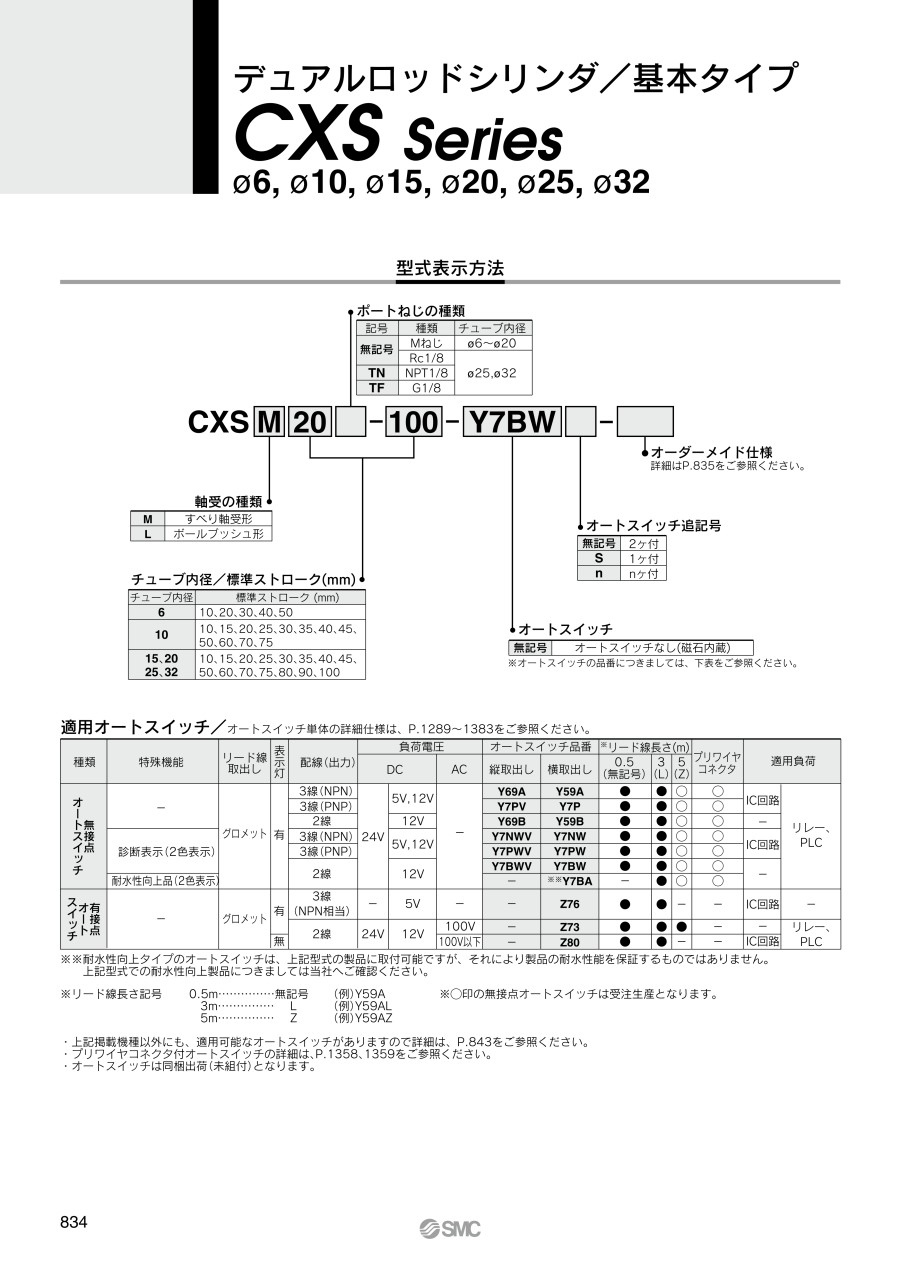

型式表示方法
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,550円 ( 13,805円 ) | 在庫品1日目当日出荷可能 |
12,886円 ( 14,175円 ) | 19日目 |
20,008円 ( 22,009円 ) | 19日目 |
13,036円 ( 14,340円 ) | 19日目 |
13,036円 ( 14,340円 ) | 19日目 |
14,402円 ( 15,842円 ) | 19日目 |
14,330円 ( 15,763円 ) | 19日目 |
33,000円 ( 36,300円 ) | 6日目 |
24,334円 ( 26,767円 ) | 19日目 |
25,775円 ( 28,353円 ) | 6日目 |
22,896円 ( 25,186円 ) | 在庫品1日目当日出荷可能 |
29,317円 ( 32,249円 ) | 6日目 |
20,464円 ( 22,510円 ) | 19日目 |
30,168円 ( 33,185円 ) | 6日目 |
24,368円 ( 26,805円 ) | 6日目 |
23,943円 ( 26,337円 ) | 6日目 |
29,317円 ( 32,249円 ) | 6日目 |
30,168円 ( 33,185円 ) | 6日目 |
24,368円 ( 26,805円 ) | 6日目 |
23,943円 ( 26,337円 ) | 6日目 |
31,016円 ( 34,118円 ) | 6日目 |
29,317円 ( 32,249円 ) | 6日目 |
30,168円 ( 33,185円 ) | 6日目 |
23,943円 ( 26,337円 ) | 6日目 |
22,569円 ( 24,826円 ) | 19日目 |
29,317円 ( 32,249円 ) | 6日目 |
30,168円 ( 33,185円 ) | 6日目 |
27,051円 ( 29,756円 ) | 6日目 |
27,900円 ( 30,690円 ) | 6日目 |
22,810円 ( 25,091円 ) | 6日目 |
27,051円 ( 29,756円 ) | 6日目 |
27,900円 ( 30,690円 ) | 6日目 |
30,168円 ( 33,185円 ) | 6日目 |
27,051円 ( 29,756円 ) | 6日目 |
18,948円 ( 20,843円 ) | 19日目 |
27,900円 ( 30,690円 ) | 6日目 |
32,581円 ( 35,839円 ) | 6日目 |
19,555円 ( 21,511円 ) | 19日目 |
19,555円 ( 21,511円 ) | 19日目 |
23,233円 ( 25,556円 ) | 6日目 |
22,810円 ( 25,091円 ) | 6日目 |
28,891円 ( 31,780円 ) | 6日目 |
26,910円 ( 29,601円 ) | 6日目 |
18,796円 ( 20,676円 ) | 19日目 |
27,759円 ( 30,535円 ) | 6日目 |
23,157円 ( 25,473円 ) | 6日目 |
22,731円 ( 25,004円 ) | 6日目 |
15,917円 ( 17,509円 ) | 19日目 |
28,609円 ( 31,470円 ) | 6日目 |
23,579円 ( 25,937円 ) | 6日目 |
27,051円 ( 29,756円 ) | 6日目 |
18,948円 ( 20,843円 ) | 19日目 |
27,900円 ( 30,690円 ) | 6日目 |
23,233円 ( 25,556円 ) | 6日目 |
22,810円 ( 25,091円 ) | 6日目 |
26,910円 ( 29,601円 ) | 6日目 |
18,796円 ( 20,676円 ) | 19日目 |
27,759円 ( 30,535円 ) | 6日目 |
23,157円 ( 25,473円 ) | 6日目 |
22,731円 ( 25,004円 ) | 6日目 |
詳細情報
基本情報
ガイド機能をもつピック&プレース等に適した2本ロッドシリンダ。
【特長】
・全シリーズボールブッシュ軸受、すべり軸受を標準化
・推力2倍、不回転精度±0.1°
・ワーク取付は3面から可能
・ストロークアジャスト0～-5mm
・3方向からの取付けが可能
・全長寸法の増加を最小限に抑えてエアクッション付を実現
商品担当おすすめ
SMC
デュアルロッドシリンダ エアクッション付 CXSシリーズ
SMC社のデュアルロッドシリンダ／エアクッション付です。全長寸法の増加を最小限に抑えてエアクッション付を実現し、許容運動エネルギー・消音効果が向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
デュアルロッドシリンダ 基本タイプ CXSシリーズのレビュー
新規ラインに使用しています
5
5.02022/06/08
一つのラインで新規の製品を流すことになり、ガイドにより、ライン幅を二つの製品に合わせられるように改造する必要がありました...もっと読む
0人が参考にしています。
圧入ジグ
5
5.02022/05/12
安価なので良くこちらを使用しています。
性能も通常の使用には問題ないです。
在庫があれば即納なのですが無いと結構納期が長...もっと読む
0人が参考にしています。
購入品の一括購入が可能
4
4.02022/01/24
今までは商社経由での購入でしたが、ミスミにて一括購入が出来そうです。
購買にかかる工数削減が期待できます。
0人が参考にしています。
昇降ユニット部に
4
4.02021/07/28
装置の昇降ユニット部に使用しました。
昇降もスムーズに動き、信頼のできるメーカーで剛性も高いと思います。
0人が参考にしています。
機械部品
5
5.02021/03/31
今回は時間がないので商社ではなくミスミさんから購入しました。エアー回路部分に使用。納期も価格も品質も満足です。
0人が参考にしています。
よくあるご質問（FAQ）
Qデュアルロッドシリンダ：CXS(J)シリーズのオートスイッチ付とスイッチ無しで、外形寸法に違いがありますか？
A
CXS(J)シリーズは標準でマグネット内蔵タイプのため、取付け穴の位置を含め、外形寸法は同じです。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
例えばCXSL20-100とCXSL20-100-Y7BWは同寸法です。なお、CXSL20-100にオートスイッチD-Y7BWを2個後付けすれば、CXSL20-100-Y7BWになります。
Qデュアルロッドシリンダ：CXSシリーズのダンパボルトをはずしても問題ないか？
A
ダンパボルトをはずしての使用は絶対にしないでください。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
また、ナットのみをはずすなどしてダンパボルトをさらに締めこんでのご使用は絶対にしないでください。ダンパボルトをはずして使用しますと、ピストン部がヘッドカバー部に当たり、シリンダ破損の原因となります。
また、締込んだ場合、ピストンパッキンがチューブの段差部にかかり、損傷の原因となります。ダンパボルトのストロークアジャスト可能範囲は、標準ストロークに対し0～－5㎜までです。
QCXS(J)シリーズの中間ストロークの対応について知りたい。
A
型式末尾に-XC19を付ける事で中間ストローク対応は可能です。
ひとつ上のサイズのストロークに5㎜のスペーサ対応となります。(例：15ストロークの場合は、20ストローク用ボディに5㎜スペーサ装着)
ひとつ上のサイズのストロークに5㎜のスペーサ対応となります。(例：15ストロークの場合は、20ストローク用ボディに5㎜スペーサ装着)
