ファインロックシリンダ 複動・片ロッド CLA2シリーズ

ファインロックシリンダ 複動・片ロッド CLA2シリーズ
通常単価:
31,534円~
通常出荷日:
14日目~

複動・片ロッドの一般型シリンダ。
【特長】
・両方向ロックのファインロックシリンダ。
・中間停止や非常停止・落下防止に適したロック付きシリンダ。
・耐強磁界2色表示式無接点オートスイッチD-P3DW□シリーズ取り付け可能。
・オートスイッチ付き(CDLA2シリーズ:CDLA2)。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

PDF

ファインロックシリンダ 複動・片ロッド CLA2シリーズの仕様

ファインロックシリンダ 複動・片ロッド CLA2シリーズの外観

ファインロックシリンダ 複動・片ロッド CLA2シリーズの外観


チューブ内径(mm)4050638010040506380100
形式無給油タイプエアハイドロタイプ
使用流体空気タービン油(ロック部は空気)
作動方式複動
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.08MPa0.2MPa
使用ピストン速度50~500mm/sec15~300mm/sec
周囲温度および使用流体温度オートスイッチなし:-10℃~70℃
オートスイッチ付:-10℃~60℃
(ただし、凍結なきこと)
5℃~60℃
クッションエアクッションなし
ストローク長さの許容差~250:(0~+1.0), 251~1,000:(0~+1.4), 1,001~1,500:(0~+1.8)
取付支持形式基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形ー山クレビス形、二山クレビス形、センタトラニオン形

※ロック時のピストン速度には、許容運動エネルギー上の制約があります。

ロック部仕様

ロック作動形式スプリングロック
(排気ロック)
スプリング・空気圧
併用ロック
空気圧ロック
(加圧ロック)
ロック開放圧力 MPa0.3以上0.1以上
ロック開始圧力 MPa0.25以下0.05以上
最高使用圧力 MPa1.00.5
ロック方向両方向

※スイッチの位置調整はストロークエンド、およびバックラッシ(2mm)移動した両位置で作動するように調整してください。

標準ストローク

チューブ内径(mm)標準ストローク(mm)注1)ロングストローク(mm)注2)
4025, 50, 75, 100, 125, 150, 175, 200, 250 300, 350, 400, 450, 500800
50, 6325, 50, 75, 100, 125, 150, 175, 200, 250 300, 350, 400, 450, 500, 6001,200
80, 10025, 50, 75, 100, 125, 150, 175, 200, 250 300, 350, 400, 450,500, 600, 700φ80(直径80mm):1,400
φ100(直径100mm):1,500

注1)上記以外のストロークについては、当メーカーサポートセンターへお問い合わせください。中間ストロークには、スペーサを使用しません。
注2)ロングストロークは、軸方向フート形、ロッド側フランジ形に適用します。

質量表



(単位:kg)



チューブ内径(mm)40506380100
基準質量基本形アルミチューブ1.772.684.276.959.86
鉄チューブ1.822.724.317.1110.07
軸方向フート形アルミチューブ1.962.904.617.6210.85
鉄チューブ2.012.944.657.7811.06
フランジ形アルミチューブ2.143.135.068.411.78
鉄チューブ2.193.175.108.5611.99
ー山クレビス形アルミチューブ2.003.024.908.0611.64
鉄チューブ2.053.064.948.2211.85
二山クレビス形アルミチューブ2.043.115.068.3512.16
鉄チューブ2.093.155.108.5112.37
センタトラニオン形アルミチューブ2.223.215.168.6512.26
鉄チューブ2.323.315.368.9412.65
50ストローク当たりの割増質量全取付金具アルミチューブ0.20.250.310.460.58
鉄チューブ0.280.350.430.700.87
付属金具ー山ナックル0.230.260.260.600.83
二山ナックル(ピン付)0.370.430.430.871.27

計算方法(例)CLA2L40-100-E

  • 基準質量:1.96kg(軸方向フート形、φ40(直径40mm))
  • 割増質量:0.20kg/50ストローク
  • シリンダストローク:100ストローク

1.96+0.20×100/50=2.36kg

構造図

無給油タイプの構造図

無給油タイプの構造図

エアハイドロタイプの構造図

エアハイドロタイプの構造図

番号部品名材質備考
1ロッドカバーアルミニウム合金硬質アルマイト後メタリック塗装
2ヘッドカバーアルミニウム合金メタリック塗装
3カバーアルミニウム合金硬質アルマイト後メタリック塗装
4シリンダチューブアルミニウム合金硬質アルマイト
5ピストンロッド炭素鋼硬質クロムめっき
6ピストンアルミニウム合金クロメート
7ブレーキピストン炭素鋼窒化処理
8ブレーキアーム炭素鋼窒化処理
9アームホルダ炭素鋼窒化処理
10ブレーキシューホルダ炭素鋼窒化処理
11ブレーキシュー特殊摩擦材-
12ローラクロムモリブデン鋼窒化処理
13ピンクロム軸受鋼熱処理
14止め輪炭素工具鋼-
15ブレーキスプリング鋼線防錆処理・Pタイプは除く
16押エ板圧延鋼亜鉛クロメート
17クッションリングアルミニウム合金アルマイト
18ブッシュ銅合金-
19ブッシュ銅合金-
20クッションバルブ鋼線無電解ニッケルめっき
21止め輪バネ用鋼-
22タイロッド炭素鋼亜鉛クロメート
23ユニット固定用タイロッド炭素鋼ユニクロ
24回り止めピン炭素鋼熱処理
25ピンガイド炭素鋼窒化後メタリック塗装
26六角穴付プラグ炭素鋼Eタイプのみ
27エレメントブロンズEタイプのみ
28タイロッドナット圧延鋼-
29六角穴付ボルトクロムモリブデン鋼-
30押エ板取付ボルトクロムモリブデン鋼-
31バネ座金鋼線-
32バネ座金鋼線-
33バネ座金鋼線-
34ロッド先端ナット圧延鋼-
35ウエアリング樹脂-
36ピストンパッキンNBR-
37ロッドパッキンANBR-
38ロッドパッキンBNBR-
39ブレーキピストンパッキンNBR-
40クッションパッキンウレタン-
41ピストンガスケットNBR-
42チューブガスケットNBR-
43クッションバルブパッキンNBR-
44エア抜キバルブクロムモリブデン鋼黒色亜鉛クロメート
45チェックボールクロム軸受鋼-
46ロッドパッキンCNBR-


外形寸法図



(単位:mm)



基本形/CLA2Bの寸法図

基本形/CLA2Bの寸法図

軸方向フート形/CLA2Lの寸法図

軸方向フート形/CLA2Lの寸法図

ロッド側フランジ形/CLA2Fの寸法図

ロッド側フランジ形/CLA2Fの寸法図

ロッド側フランジ形/CLA2F(ロングストローク)の寸法図

ロッド側フランジ形/CLA2F(ロングストローク)の寸法図

ヘッド側フランジ形/CLA2Gの寸法図

ヘッド側フランジ形/CLA2Gの寸法図

一山クレビス形/CLA2Cの寸法図

一山クレビス形/CLA2Cの寸法図

  • ※ 寸法図の数値および上記以外の情報につきましてはカタログをご覧ください。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オーダーメイド仕様:コネクタ種類とピンの詳細は下記をご参照下さい。


■オーダーメイド仕様:ポート位置関係の特殊の詳細は下記をご参照下さい。

■オーダーメイド仕様:トラニオン金具の取付位置変更の詳細は下記をご参照下さい。


型番
CDLA2B40-25-D
CDLA2B40-25-D-M9BW
CDLA2B40-25-D-M9BWS
CDLA2B40-25-E
CDLA2B40-25-E-M9BL
CDLA2B40-25-P
CDLA2B40-35-E
CDLA2B40-35-E-A54
CDLA2B40-40-D
CDLA2B40-40-D-Z73L4
CDLA2B40-45-D
CDLA2B40-50-D
CDLA2B40-50-D-A543
CDLA2B40-50-E
CDLA2B40-50-P
CDLA2B40-60-E-Y59ALS
CDLA2B40-75-D
CDLA2B40-75-D-B54Z3
CDLA2B40-75-D-M9BWL
CDLA2B40-75-E
CDLA2B40-100-D
CDLA2B40-100-D-M9BW
CDLA2B40-100-E
CDLA2B40-100-P
CDLA2B40-100J-E
CDLA2B40-100N-D
CDLA2B40-100N-E
CDLA2B40-110-D
CDLA2B40-110-E
CDLA2B40-120-E
CDLA2B40-125-D
CDLA2B40-125-E
CDLA2B40-125-E-A53
CDLA2B40-125-E-M9PWSDPC
CDLA2B40-135-D
CDLA2B40-135N-E
CDLA2B40-150-D
CDLA2B40-150-E
CDLA2B40-150-E-A53
CDLA2B40-150-E-A53LS
CDLA2B40-150-E-Y59BL3
CDLA2B40-150-P
CDLA2B40-150-P-A96
CDLA2B40-150J-D
CDLA2B40-150N-E
CDLA2B40-155-E
CDLA2B40-175-D
CDLA2B40-175-E
CDLA2B40-175-E-A93L
CDLA2B40-175N-E
CDLA2B40-180-D
CDLA2B40-180-E
CDLA2B40-185-E
CDLA2B40-190-E
CDLA2B40-200-D
CDLA2B40-200-D-F5NTL
CDLA2B40-200-D-F5NTL4
CDLA2B40-200-E
CDLA2B40-200-E-A93L
CDLA2B40-200-E-XC6
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
クッション 使用圧力
(MPa)
仕様 ポートねじの種類 オートスイッチ リード線長さ
(m)
スイッチ数 取付支持形式 ジャバラ チューブ材質 オーダーメイド仕様 ロック作動方式 オーダーメイド仕様(ポートの位置) コネクタの種類

31,790円

1個

15日目

4025両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

39,762円

1個

20日目

4025両側クッション付0.08~1.0磁石内蔵RcM9BW0.52基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

36,872円

1個

20日目

4025両側クッション付0.08~1.0磁石内蔵RcM9BW0.51基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

31,790円

1個

15日目

4025両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

37,060円

1個

20日目

4025両側クッション付0.08~1.0磁石内蔵RcM9B32基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

31,790円

1個

15日目

4025両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなし空気圧ロック(加圧ロック)--

31,790円

1個

15日目

4035両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

37,825円

1個

20日目

4035両側クッション付0.08~1.0磁石内蔵RcA540.52基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

31,790円

1個

15日目

4040両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

40,545円

1個

20日目

4040両側クッション付0.08~1.0磁石内蔵RcZ7334基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

31,790円

1個

15日目

4045両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

31,789円

1個

14日目

4050両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

40,970円

1個

20日目

4050両側クッション付0.08~1.0磁石内蔵RcA540.53基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

31,790円

1個

20日目

4050両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

31,790円

1個

20日目

4050両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなし空気圧ロック(加圧ロック)--

35,231円

1個

14日目

4060両側クッション付0.08~1.0磁石内蔵RcY59A31基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,342円

1個

15日目

4075両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

43,179円

1個

14日目

4075両側クッション付0.08~1.0磁石内蔵RcB5453基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

38,038円

1個

20日目

4075両側クッション付0.08~1.0磁石内蔵RcM9BW32基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,342円

1個

15日目

4075両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,341円

1個

14日目

40100両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

37,527円

1個

14日目

40100両側クッション付0.08~1.0磁石内蔵RcM9BW0.52基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,341円

1個

14日目

40100両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,341円

1個

14日目

40100両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなし空気圧ロック(加圧ロック)--

35,488円

1個

15日目

40100両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ナイロンターポリンアルミチューブなしスプリングロック(排気ロック)--

32,342円

1個

15日目

40100なし0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,341円

1個

14日目

40100なし0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,895円

1個

15日目

40110両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,894円

1個

14日目

40110両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,895円

1個

15日目

40120両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,895円

1個

20日目

40125両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,895円

1個

20日目

40125両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

38,930円

1個

20日目

40125両側クッション付0.08~1.0磁石内蔵RcA530.52基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

41,480円

1個

20日目

40125両側クッション付0.08~1.0磁石内蔵RcM9PW0.52基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)-M12-4ピン プラグコネクタ

32,895円

1個

15日目

40135両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,895円

1個

15日目

40135なし0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,895円

1個

20日目

40150両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

32,895円

1個

20日目

40150両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

38,929円

1個

14日目

40150両側クッション付0.08~1.0磁石内蔵RcA530.52基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

36,039円

1個

14日目

40150両側クッション付0.08~1.0磁石内蔵RcA5331基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

41,947円

1個

14日目

40150両側クッション付0.08~1.0磁石内蔵RcY59B33基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

32,895円

1個

20日目

40150両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなし空気圧ロック(加圧ロック)--

36,124円

1個

14日目

40150両側クッション付0.08~1.0磁石内蔵RcA960.52基本形ジャバラなしアルミチューブなし空気圧ロック(加圧ロック)--

36,465円

1個

15日目

40150両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ナイロンターポリンアルミチューブなしスプリング・空気圧併用ロック--

32,894円

1個

14日目

40150なし0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

15日目

40155両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

15日目

40175両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

33,447円

1個

14日目

40175両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

37,017円

1個

14日目

40175両側クッション付0.08~1.0磁石内蔵RcA9332基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

15日目

40175なし0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

20日目

40180両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

33,448円

1個

20日目

40180両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

15日目

40185両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,448円

1個

15日目

40190両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

33,447円

1個

14日目

40200両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

41,861円

1個

14日目

40200両側クッション付0.08~1.0磁石内蔵RcF5NT32基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

50,531円

1個

14日目

40200両側クッション付0.08~1.0磁石内蔵RcF5NT34基本形ジャバラなしアルミチューブなしスプリング・空気圧併用ロック--

33,448円

1個

20日目

40200両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

37,018円

1個

20日目

40200両側クッション付0.08~1.0磁石内蔵RcA9332基本形ジャバラなしアルミチューブなしスプリングロック(排気ロック)--

37,479円

1個

20日目

40200両側クッション付0.08~1.0磁石内蔵Rcスイッチなし--基本形ジャバラなしアルミチューブピストンロッド、ロッド先端ナットの材質ステンレス鋼スプリングロック(排気ロック)--

Loading...

商品担当おすすめ

ファインロックシリンダ 複動・片ロッド CLJ2シリーズ 画像

ファインロックシリンダ 複動・片ロッド CLJ2シリーズ

SMC

ファインロックシリンダ:複動・片ロッドです。中間停止や非常停止・落下防止に適しています。用途にあわせて比較検討可能です。

ポリウレタンチューブ TU・TIUBシリーズ 画像

ポリウレタンチューブ TU・TIUBシリーズ

SMC

本商品と同時に購入することが多いポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ 画像

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ

SMC

売れ筋の薄形シリンダ/標準形:複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

基本情報

シリンダ作動方式 複動 ロッド作動方式 片ロッド 本体形状 標準
付加機能 落下防止機能付 / ブレーキ付 / 中間停止機能付 環境・用途 標準 ロック方向 両方向

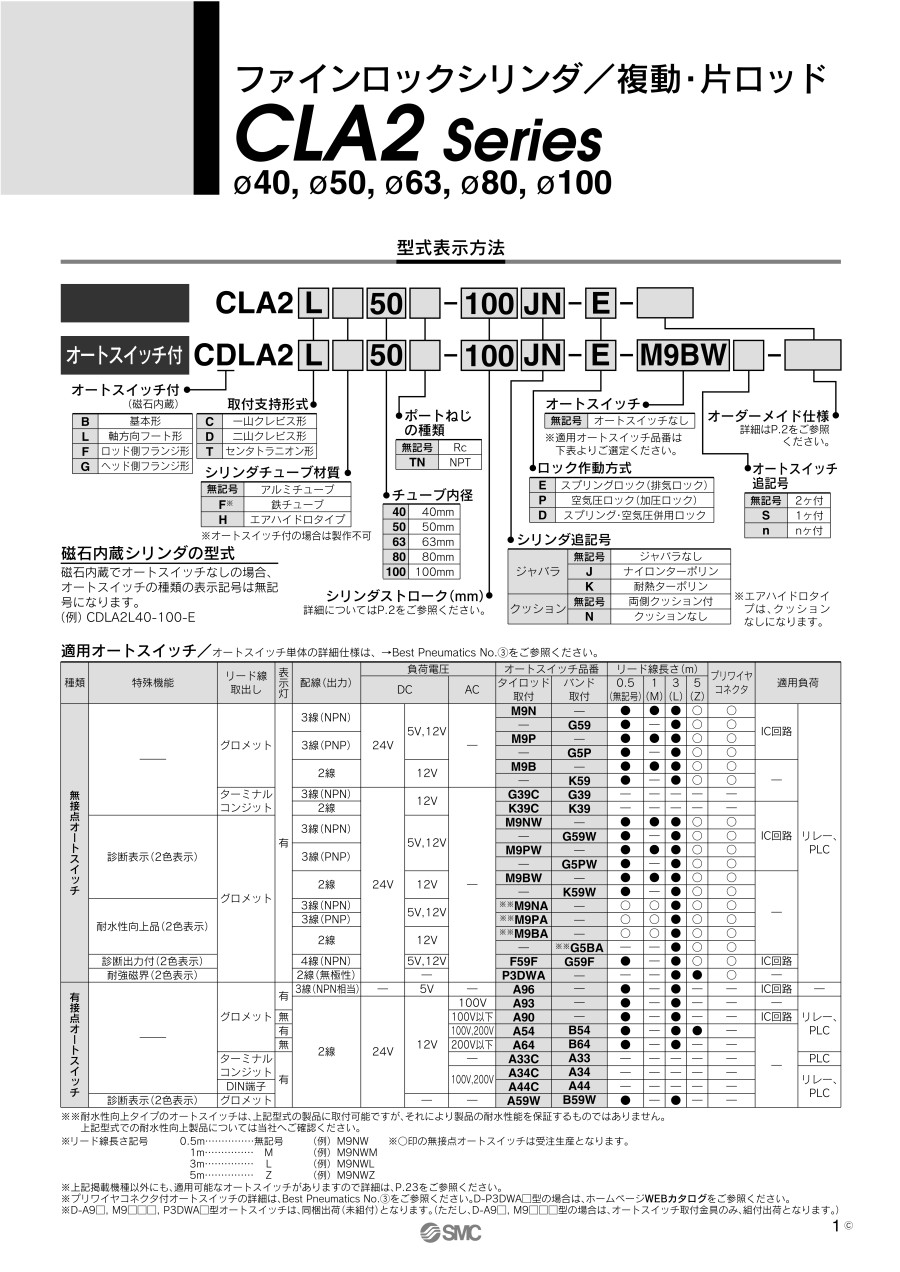

ファインロックシリンダ 複動・片ロッド CLA2シリーズのレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • 装置の一部として使用2019/05/08
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    装置メーカーです。お客様の方でご指定がある場合とそうでない場合があります。しかし、予備品を在庫していますので、SMC社のシリンダを選定するようにしています。エアで送り出したいのでこの商品を選びました。製造ライン上のセンター位置から外側に向けてものを移動させる搬送に使用しています。納入される際にロックがかからない状態で到着し、ブレーキ付きに変える際にレバーを倒す作業がしにくいところがあります。もう少し改善していただけると作業がスムーズになってよいです。何度も同じような装置を作る際に使用していますが、不具合などが起こったことはありません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

技術サポート窓口

チャットでのご相談も受け付けております。

受付時間: 平日 9:00~18:00(土曜日・日曜日・祝日は除く)
