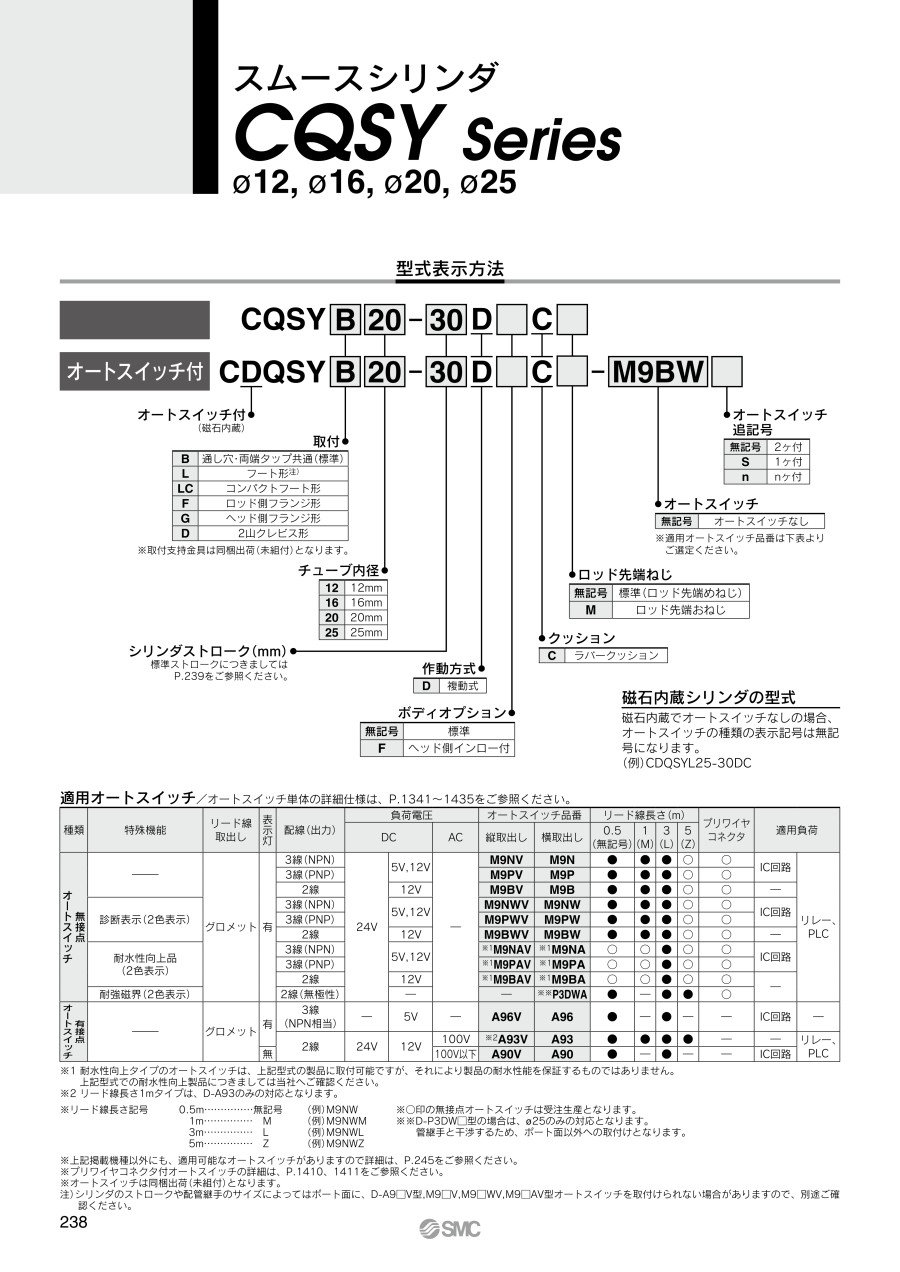

スムースシリンダ CQSYシリーズ
- 通常単価(税別)
- 3,586円～34,999円
- 税込単価
- 3,945円～38,499円
両方向作動でも低摺動を実現した特殊シリンダ。【特長】・低速域でのスティックスリップ低減・5mm/sでも...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
φ12～25（直径12～25mm）
標準形（通し穴・両端タップ共通）／CQSYB、CDQSYB
φ12（直径12mm）
φ16（直径16mm）の外形図1
φ16（直径16mm）の外形図2
φ20（直径20mm）・φ25（直径25mm）
φ20（直径20mm）・φ25（直径25mm）ロット先端おねじ
φ20（直径20mm）・φ25（直径25mm）ヘッド側インロー付き
製品仕様
JIS記号（ラバークッション）
製品仕様
| チューブ内径（mm） | 12 | 16 | 20 | 25 |
|---|---|---|---|---|
| 型番 | 空気圧（無給油）タイプ | |||
| 作動方式 | 複動片ロッド | |||
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.05MPa | |||
| 最高使用圧力 | 0.7MPa | |||
| 周囲および使用流体温度 | オートスイッチなし：-10～+70℃（凍結なきこと） オートスイッチ付：-10～+60℃（凍結なきこと） | |||
| クッション | ラバークッション | |||
| ロッド先端ねじ | めねじ | |||
| ストローク長さの許容差 | 0～+1.0mm注） | |||
| 使用ピストン速度 | 5～500mm/s | |||
| 許容漏れ量 | 0.5L/min（ANR）以下 | |||
注）ストローク長さの許容差にはダンパの変化量は含みません。
最低使用圧力
単位：MPa
| チューブ内径（mm） | 12 | 16 | 20 | 25 |
|---|---|---|---|---|
| 最低使用圧力 | 0.03 | 0.02 | ||
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 12、16 | 5、10、15、20、25、30 |
| 20、25 | 5、10、15、20、25、30、35、40、45、50 |
質量表／オートスイッチなし
単位：g
| チューブ内径 （mm） | シリンダストローク（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| 12 | 37 | 43 | 50 | 57 | 63 | 70 | - | - | - | - |
| 16 | 49 | 57 | 66 | 74 | 83 | 92 | - | - | - | - |
| 20 | 75 | 88 | 101 | 114 | 127 | 140 | 153 | 165 | 178 | 191 |
| 25 | 109 | 125 | 140 | 156 | 172 | 188 | 204 | 220 | 236 | 252 |
標準ストロークの場合
計算方法 例）CQSYD20-20DCM
- 基準質量：CQSYB20-20DC 114g
- 割増質量：ロッド先端おねじ 10g
- 割増質量：2山クレビス形 92g
合計 216g
※割増質量表についてはカタログをご参照ください。
質量表／オートスイッチ付き（磁石内蔵）
単位：g
| チューブ内径 （mm） | シリンダストローク（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| 12 | 45 | 51 | 58 | 65 | 71 | 78 | - | - | - | - |
| 16 | 59 | 67 | 76 | 85 | 94 | 103 | - | - | - | - |
| 20 | 106 | 119 | 132 | 145 | 157 | 170 | 183 | 195 | 208 | 221 |
| 25 | 151 | 167 | 183 | 199 | 215 | 231 | 246 | 262 | 278 | 294 |
規格表
φ20（直径20mm）・φ25（直径25mm）ロット先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 12 | 8 | 9 | 4 | 14 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M5×1.0 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10×1.25 | 17.5 |
φ20（直径20mm）・φ25（直径25mm）ロット先端おねじ
| チューブ内径 （mm） | G | Th9 |
|---|---|---|
| 12 | 1.5 | 15（-0.043～0） |
| 16 | 1.5 | 20（-0.052～0） |
| 20 | 2 | 13（-0.043～0） |
| 25 | 2 | 15（-0.043～0） |
注）ヘッド側インロー付きは、標準ストロークのみの対応となります。
標準形
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチなし | オートスイッチ付 | C | D | E | F | H | I | K | L | M | N | OA | OB | Q | RA | RB | T | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | ||||||||||||||||||
| 12 | 5～30 | 25.5 | 22 | 30.5 | 27 | 6 | 6 | 25 | 5 | M3×0.5 | 32 | 5 | 3.5 | 15.5 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 |
| 16 | 5～30 | 25.5 | 22 | 30.5 | 27 | 8 | 8 | 29 | 5 | M4×0.7 | 38 | 6 | 3.5 | 20 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 |
| 20 | 5～50 | 29 | 24.5 | 39 | 34.5 | 7 | 10 | 36 | 5.5 | M5×0.8 | 47 | 8 | 4.5 | 25.5 | 5.4 | M6×1.0 | 9 | 8 | 10 | 7 | 1 |
| 25 | 5～50 | 32.5 | 27.5 | 42.5 | 37.5 | 12 | 12 | 40 | 5.5 | M6×1.0 | 52 | 10 | 5 | 28 | 5.4 | M6×1.0 | 9 | 9 | 10 | 7 | 1 |
注）標準形／φ20（直径20mm）の5～10ストローク、φ25（直径25mm）の5ストロークは通しねじになります。
※上記以外の外形図および規格表につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,739円 ( 4,113円 ) | 9日目 |
6,498円 ( 7,148円 ) | 9日目 |
4,441円 ( 4,885円 ) | 6日目 |
11,374円 ( 12,511円 ) | 6日目 |
12,245円 ( 13,470円 ) | 6日目 |
9,567円 ( 10,524円 ) | 1日目 |
9,130円 ( 10,043円 ) | 1日目 |
15,432円 ( 16,975円 ) | 6日目 |
16,303円 ( 17,933円 ) | 6日目 |
11,593円 ( 12,752円 ) | 6日目 |
11,159円 ( 12,275円 ) | 6日目 |
15,869円 ( 17,456円 ) | 1日目 |
11,374円 ( 12,511円 ) | 6日目 |
15,432円 ( 16,975円 ) | 1日目 |
16,303円 ( 17,933円 ) | 6日目 |
11,593円 ( 12,752円 ) | 6日目 |
11,159円 ( 12,275円 ) | 1日目 |
19,954円 ( 21,949円 ) | 6日目 |
15,869円 ( 17,456円 ) | 6日目 |
16,739円 ( 18,413円 ) | 6日目 |
11,811円 ( 12,992円 ) | 6日目 |
12,021円 ( 13,223円 ) | 6日目 |
19,796円 ( 21,776円 ) | 6日目 |
5,704円 ( 6,274円 ) | 6日目 |
14,777円 ( 16,255円 ) | 6日目 |
14,203円 ( 15,623円 ) | 1日目 |
14,203円 ( 15,623円 ) | 6日目 |
15,073円 ( 16,580円 ) | 6日目 |
16,232円 ( 17,855円 ) | 1日目 |
12,545円 ( 13,800円 ) | 6日目 |
17,393円 ( 19,132円 ) | 6日目 |
18,259円 ( 20,085円 ) | 1日目 |
13,549円 ( 14,904円 ) | 6日目 |
17,825円 ( 19,608円 ) | 6日目 |
16,956円 ( 18,652円 ) | 6日目 |
17,825円 ( 19,608円 ) | 6日目 |
17,825円 ( 19,608円 ) | 6日目 |
19,955円 ( 21,951円 ) | 6日目 |
16,520円 ( 18,172円 ) | 6日目 |
12,683円 ( 13,951円 ) | 1日目 |
18,033円 ( 19,836円 ) | 6日目 |
17,825円 ( 19,608円 ) | 1日目 |
17,827円 ( 19,610円 ) | 6日目 |
23,190円 ( 25,509円 ) | 1日目 |
5,983円 ( 6,581円 ) | 6日目 |
13,768円 ( 15,145円 ) | 1日目 |
14,636円 ( 16,100円 ) | 6日目 |
11,956円 ( 13,152円 ) | 6日目 |
12,501円 ( 13,751円 ) | 6日目 |
14,637円 ( 16,101円 ) | 6日目 |
12,391円 ( 13,630円 ) | 6日目 |
16,666円 ( 18,333円 ) | 6日目 |
12,983円 ( 14,281円 ) | 6日目 |
17,825円 ( 19,608円 ) | 6日目 |
18,693円 ( 20,562円 ) | 6日目 |
13,983円 ( 15,381円 ) | 6日目 |
18,259円 ( 20,085円 ) | 6日目 |
14,668円 ( 16,135円 ) | 1日目 |
13,332円 ( 14,665円 ) | 6日目 |
25,461円 ( 28,007円 ) | 6日目 |
詳細情報
基本情報
両方向作動でも低摺動を実現した特殊シリンダ。
【特長】
・低速域でのスティックスリップ低減
・5mm/sでも安定作動を実現（JIS B8377準拠）
・軽量・機能向上（標準品と同等の新構造）
・ロッド先端形状めねじ標準化
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
SMC
薄形シリンダ 標準形 単動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：単動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
SMC
薄形シリンダ 標準形 複動・両ロッド CQ2Wシリーズ
売れ筋の薄形シリンダ／標準形：複動・両ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
注）資料はCQSX（低速）/CQSY（スムースシリンダ）を除きます。
①汎用特注品
→例：CDQSB25-25-DCT7969T-** (パッキン類がフッ素ゴムでロッド先端特殊)等のようにユーザー様仕様の特注品。一般的に他のユーザー様も購入可能です。
型式は『C(D)QS□-ストローク-特注品番」か、C(D)QS□-特注品番-ストローク』となります。
②簡易特注品
→ロッド先端形状の変更がXA□の適用パターンに当てはまる場合は、CQS12-AXL02-5等のような特殊な型式を採ります。
ユーザー様より簡易特注品仕様書を受けた最寄りのSMC営業所が、簡易特注型式を採番しています。
採番のみで図面はありませんが、簡易特注型式で内容をわかるようにしています。他のユーザー様も購入可能です。
③特定ユーザー様向特注品
→ユーザー様よりの指定で、特注内容の非公開及び販売制限のある特注品。
型式は汎用特注品と同じパターンです。仕様や購入については、装置メーカー殿にお問合せ下さい。
品番が成り立たないと言われるケースがあるが、注意する点は何か？
またオートスイッチ取付可能最小ストロークがあり、スイッチの品番やリード線取出方向により、型式が成り立つCDQS□の最小ストロークを規定しています。
