スムースシリンダ CA2Yシリーズ
未確定：候補が2,823型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

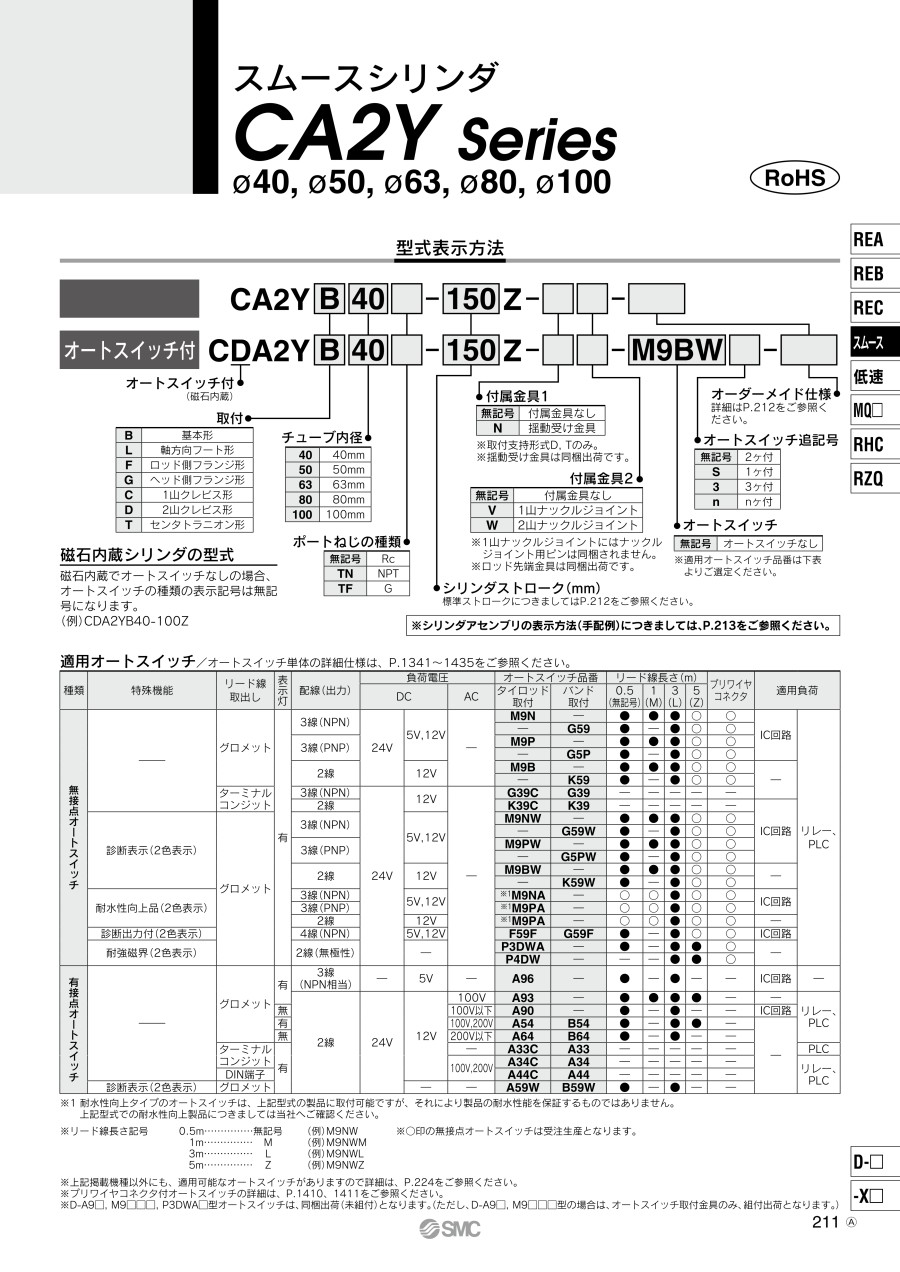

商品情報
外形図
単位：mm
基本形／CA2YB
製品仕様
JIS記号（クッションなし）
製品仕様
| チューブ内径（mm） | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|
| 作動方式 | 複動 | ||||
| 使用ピストン速度 | 5～500mm/s | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.05MPa | ||||
| 最高使用圧力 | 0.7MPa | ||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | ||||
| クッション | なし | ||||
| 給油 | 不要（無給油） | ||||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形 | ||||
| 許容漏れ量 | 0.5L/min（ANR） | ||||
最低使用圧力
単位：MPa
| チューブ内径（mm） | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|
| 最低使用圧力 | 0.02 | 0.01 | |||
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） | 製作可能最大ストローク（mm） |
|---|---|---|
| 40 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500 | 1,000 |
| 50、63 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600 | 1,000 |
| 80、100 | 25、50、75、100、125、150、175、200、250、300、350、400、450、500、600、700 | 1,000 |
※使用方法により使用可能なストロークの確認が必要です。また、標準ストロークを超える場合には、たわみ等により仕様を満足することができない場合がありますのでご注意ください。
付属品
| 取付支持形式 | 基本形 | フート形 | ロッド側フランジ形 | へッド側フランジ形 | 1山クレビス形 | 2山クレビス形 | センタトラニオン形 | |
|---|---|---|---|---|---|---|---|---|
| 標準装備 | ロッド先端ナット | ● | ● | ● | ● | ● | ● | ● |
| クレビス用ピン | - | - | - | - | - | ● | - | |
| オプション | 1山ナックルジョイント | ● | ● | ● | ● | ● | ● | ● |
| 2山ナックルジョイント（ピン付 ） | ● | ● | ● | ● | ● | ● | ● | |
※付属品の詳細はカタログをご参照ください。
質量表／アルミチューブ
単位：kg
| チューブ内径（mm） | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|
| 基準質量 | 基本形 | 0.73 | 1.06 | 1.53 | 2.73 | 3.71 |
| 軸方向フート形 | 0.91 | 1.25 | 1.83 | 3.40 | 4.64 | |
| フランジ形 | 1.09 | 1.48 | 2.28 | 4.18 | 5.57 | |
| 1山クレビス形 | 0.95 | 1.37 | 2.12 | 3.84 | 5.43 | |
| 2山クレビス形 | 0.99 | 1.46 | 2.28 | 4.13 | 5.95 | |
| トラニオン形 | 1.08 | 1.51 | 2.29 | 4.28 | 5.93 | |
| 50ストローク当りの割増質量 | 全取付金具 | 0.20 | 0.25 | 0.31 | 0.46 | 0.58 |
| 付属金具 | 1山ナックル | 0.23 | 0.26 | 0.26 | 0.60 | 0.83 |
| 2山ナックル（ピン付） | 0.37 | 0.43 | 0.43 | 0.87 | 1.27 | |
計算方法 例）CA2YL40-100Z（軸方向フート形、φ40（直径40mm）、100st）
- 基本質量：0.91kg
- 割増質量：0.20／50ストローク
- シリンダストローク：100ストローク
0.91+0.20×100/50=1.31kg
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
規格表
単位：mm
| チューブ内径 | A | AL | B | B1 | C | D | E | F | G | H | H1 | J | K | KA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 30 | 27 | 60 | 22 | 44 | 16 | 32 | 10 | 15 | 51 | 8 | M8×1.25 | 6 | 14 |
| 50 | 35 | 32 | 70 | 27 | 52 | 20 | 40 | 10 | 17 | 58 | 11 | M8×1.25 | 7 | 18 |
| 63 | 35 | 32 | 85 | 27 | 64 | 20 | 40 | 10 | 17 | 58 | 11 | M10×1.25 | 7 | 18 |
| 80 | 40 | 37 | 102 | 32 | 78 | 25 | 52 | 14 | 21 | 71 | 13 | M12×1.75 | 10 | 22 |
| 100 | 40 | 37 | 116 | 41 | 92 | 30 | 52 | 14 | 21 | 72 | 16 | M12×1.75 | 10 | 26 |
| チューブ内径 | M | MM | N | P | S | WA | ZZ |
|---|---|---|---|---|---|---|---|
| 40 | 11 | M14×1.5 | 27 | 1/4 | 84 | 18.5 | 146 |
| 50 | 11 | M18×1.5 | 30 | 3/8 | 90 | 18.5 | 159 |
| 63 | 14 | M18×1.5 | 31 | 3/8 | 98 | 23 | 170 |
| 80 | 17 | M22×1.5 | 37 | 1/2 | 116 | 28.5 | 204 |
| 100 | 17 | M26×1.5 | 40 | 1/2 | 126 | 28.5 | 215 |
※上記以外の外形図および規格表につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,989円 ( 12,088円 ) | 19日目 |
10,988円 ( 12,087円 ) | 19日目 |
21,038円 ( 23,142円 ) | 19日目 |
10,938円 ( 12,032円 ) | 6日目 |
11,220円 ( 12,342円 ) | 19日目 |
11,500円 ( 12,650円 ) | 19日目 |
13,889円 ( 15,278円 ) | 19日目 |
12,061円 ( 13,267円 ) | 19日目 |
12,623円 ( 13,885円 ) | 19日目 |
12,623円 ( 13,885円 ) | 19日目 |
13,183円 ( 14,501円 ) | 19日目 |
13,183円 ( 14,501円 ) | 19日目 |
13,745円 ( 15,120円 ) | 19日目 |
14,305円 ( 15,736円 ) | 19日目 |
14,867円 ( 16,354円 ) | 19日目 |
15,426円 ( 16,969円 ) | 19日目 |
15,426円 ( 16,969円 ) | 19日目 |
16,549円 ( 18,204円 ) | 19日目 |
18,793円 ( 20,672円 ) | 19日目 |
21,713円 ( 23,884円 ) | 19日目 |
24,460円 ( 26,906円 ) | 19日目 |
13,698円 ( 15,068円 ) | 19日目 |
14,737円 ( 16,211円 ) | 19日目 |
14,218円 ( 15,640円 ) | 19日目 |
14,727円 ( 16,200円 ) | 19日目 |
33,761円 ( 37,137円 ) | 19日目 |
15,249円 ( 16,774円 ) | 19日目 |
15,755円 ( 17,331円 ) | 19日目 |
17,456円 ( 19,202円 ) | 19日目 |
16,276円 ( 17,904円 ) | 19日目 |
16,783円 ( 18,461円 ) | 19日目 |
16,783円 ( 18,461円 ) | 19日目 |
17,304円 ( 19,034円 ) | 19日目 |
18,332円 ( 20,165円 ) | 19日目 |
18,332円 ( 20,165円 ) | 19日目 |
19,361円 ( 21,297円 ) | 19日目 |
21,800円 ( 23,980円 ) | 19日目 |
21,419円 ( 23,561円 ) | 19日目 |
22,447円 ( 24,692円 ) | 19日目 |
23,476円 ( 25,824円 ) | 19日目 |
25,533円 ( 28,086円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
27,590円 ( 30,349円 ) | 19日目 |
29,646円 ( 32,611円 ) | 19日目 |
31,704円 ( 34,874円 ) | 19日目 |
22,435円 ( 24,679円 ) | 19日目 |
25,533円 ( 28,086円 ) | 19日目 |
18,332円 ( 20,165円 ) | 19日目 |
22,447円 ( 24,692円 ) | 19日目 |
28,022円 ( 30,824円 ) | 19日目 |
27,590円 ( 30,349円 ) | 19日目 |
17,630円 ( 19,393円 ) | 19日目 |
18,139円 ( 19,953円 ) | 19日目 |
18,662円 ( 20,528円 ) | 19日目 |
18,662円 ( 20,528円 ) | 19日目 |
37,174円 ( 40,891円 ) | 19日目 |
18,661円 ( 20,527円 ) | 19日目 |
19,168円 ( 21,085円 ) | 19日目 |
19,687円 ( 21,656円 ) | 19日目 |
20,196円 ( 22,216円 ) | 19日目 |
詳細情報
基本情報
低速域でのスティックスリップ低減の特殊シリンダ。
【特長】
・5mm/sでも安定作動を実現。（JIS B8377準拠）
・両方向作動でも低摺動を実現
・軽量・機能向上（標準品と同等の新構造）
・標準品と取付互換
商品担当おすすめ
SMC
エアハイドロシリンダ 複動・片ロッド CA2□Hシリーズ
エアハイドロシリンダ：複動・片ロッドです。ロッドカバー、ヘッドカバー形状変更により質量削減しました。小型オートスイッチから耐強磁界オートスイッチまで取り付け可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
スムースシリンダ CA2Yシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q旧タイプ「CA2シリーズ」とリフレッシュタイプ「CA2-Zシリーズ」のパッキン互換性はありますか？
A
ピストンパッキン、ロッドパッキンの互換性はありますが、チューブガスケットの互換性がありません。
従いまして、パッキンセットの品番が異なります。
注）旧CA2シリーズのパッキンセットは、供給を終了しました。
従いまして、パッキンセットの品番が異なります。
注）旧CA2シリーズのパッキンセットは、供給を終了しました。
Q「CA2-Zシリーズ」は無給油仕様だが、給油をして使用できますか？
A
給油しての作動についての問題ありません。
ただし無給油シリンダを給油してご使用の際は、給油を止めないでください。
シリンダ組付け時に塗布されているグリースが、給油することにより洗い流されるため、再び無給油で作動させると潤滑不足となってしまうためです。
ただし無給油シリンダを給油してご使用の際は、給油を止めないでください。
シリンダ組付け時に塗布されているグリースが、給油することにより洗い流されるため、再び無給油で作動させると潤滑不足となってしまうためです。
