エアシリンダ 標準形 給油・無給油タイプ・エアハイドロタイプ CS1シリーズ

エアシリンダ 標準形 給油・無給油タイプ・エアハイドロタイプ CS1シリーズ
通常単価:
31,661円~
通常出荷日:
14日目~

タイロッドタイプのエアシリンダ。
【特長】
・角形カバー。
・大口径。
・※スペックの詳細はカタログをご参照ください。
・※商品画像は代表画像となっております。CADデータは、一部の型番には対応しておりません。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

PDF

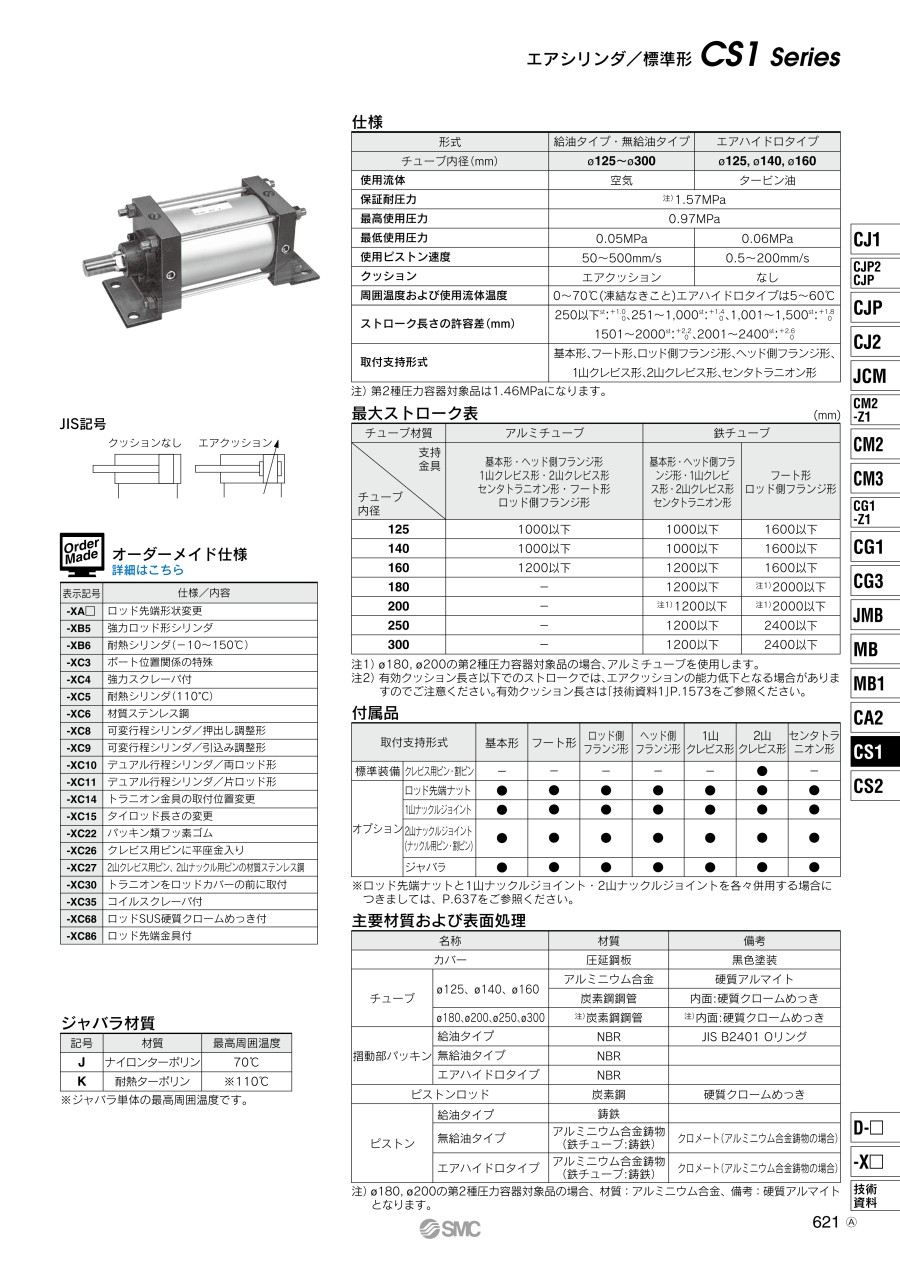

エアシリンダ/標準形:給油・無給油タイプ・エアハイドロタイプ CS1シリーズの仕様

エアシリンダ/標準形:給油・無給油タイプ・エアハイドロタイプ CS1シリーズの外観

エアシリンダ/標準形:給油・無給油タイプ・エアハイドロタイプ CS1シリーズの外観

JIS記号 複動タイプ・エアクッション

JIS記号 複動タイプ・エアクッション

仕様

形式給油タイプ・無給油タイプエアハイドロタイプ
チューブ内径(mm)φ125~φ300(内径125~300mm)φ125(内径125mm), φ140(内径140mm), φ160(内径160mm)
使用流体空気タービン油
保証耐圧力注)1.57MPa
最高使用圧力0.97MPa
最低使用圧力0.05MPa0.06MPa
使用ピストン速度50~500mm/s0.5~200mm/s
クッションありなし
周囲温度および使用流体温度0~70℃(凍結なきこと)エアハイドロタイプは5~60℃
ストローク長さの許容差(mm)250以下st:(0~+1.0)、251~1,000st:(0~+1.4)、1,001~1,500st:(0~+1.8)
1,501~2,000st:(0~+2.2)、2,001~2,400st:(0~+2.6)
取付支持形式基本形、フート形、ロッド側フランジ形、ヘッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形

注)第2種圧力容器対象品は1.46MPaになります。

最大ストローク表



(単位:mm)



チューブ材質アルミチューブ鉄チューブ
チューブ内径支持金具
基本形・ヘッド側フランジ形
1山クレビス形・2山クレビス形
センタトラニオン形・フート形
ロッド側フランジ形
基本形・ヘッド側フラ
ンジ形・1山クレビ
ス形・2山クレビス形
センタトラニオン形
フート形
ロッド側フランジ形
1251,000以下1,000以下1,600以下
1401,000以下1,000以下1,600以下
1601,200以下1,200以下1,600以下
180-1,200以下注)2,000以下
200-注)1,200以下注)2,000以下
250-1,200以下2,400以下
300-1,200以下2,400以下

注)φ180(直径180mm)、φ200(直径200mm)の第2種圧力容器対象品の場合、アルミチューブを使用します。

主要材質および表面処理

名称材質備考
カバー圧延鋼板黒色塗装
チューブφ125、φ140、φ160アルミニウム合金硬質アルマイト
炭素鋼鋼管内面:硬質アルマイト
φ180、φ200、φ250、φ300注)炭素鋼鋼管注)内面:硬質アルマイト
摺動部パッキン給油タイプNBRJIS B2401 Oリング
無給油タイプNBR-
エアハイドロタイプNBR-
ピストンロッド炭素鋼硬質クロームめっき
ピストン給油タイプ鋳鉄-
無給油タイプアルミニウム合金鋳物 (鉄チューブ:鋳鉄)クロメート(アルミニウム合金鋳物の場合)
エアハイドロタイプアルミニウム合金鋳物 (鉄チューブ:鋳鉄)クロメート(アルミニウム合金鋳物の場合)

注)φ180(直径180mm)、φ200(直径200mm)の第2種圧力容器対象品の場合、材質:アルミニウム合金、備考:硬質アルマイトとなります。

構造図

給油タイプの構造図

給油タイプの構造図

無給油タイプの構造図

無給油タイプの構造図

エアハイドロタイプの構造図

エアハイドロタイプの構造図

構成部品

番号名称材質備考
1ロッドカバー圧延鋼板黒色塗装
2ヘッドカバー圧延鋼板黒色塗装
3シリンダチューブφ125~φ160(直径125~160mm)アルミニウム合金硬質アルマイト
φ125~φ300(直径125~300mm)炭素鋼鋼管内面:硬質クロームめっき
4ピストン鋳鉄-
5ピストンロッド炭素鋼硬質クロームめっき
6押エ板鋳鉄黒色塗装
7ブッシュ軸受合金-
8バルブガイド黄銅-
9タイロッド炭素鋼ユニクロ
10タイロッドナット圧延鋼材黒色亜鉛クロメート
11バネ座金鋼線黒色亜鉛クロメート
12押エ板ボルトクロムモリブデン鋼黒色亜鉛クロメート
13バネ座金鋼線黒色亜鉛クロメート
14クッションリングA圧延鋼材亜鉛クロメート
15クッションリングB圧延鋼材亜鉛クロメート
16クッションバルブ圧延鋼材カニゼンめっき
17スペーサA圧延鋼材亜鉛クロメート
18スペーサB圧延鋼材亜鉛クロメート
19エア抜きバルブB圧延鋼材亜鉛クロメート
20エア抜きバルブAクロムモリブデン鋼-
21チェックボールクロム軸受鋼-
22タイロッド補強リング圧延鋼材黒色塗装
32ウェアリング樹脂-

※ロングストロークの場合
★無給油、エアハイドロタイプのアルミチューブの場合は材質がアルミニウム合金鋳物になります。

パッキンリスト

番号名称材質
給油タイプ
23ワイパーリングNBR
※24クッションパッキン
25ロッドパッキン
26ピストンパッキン
27バルブパッキン
28チューブガスケット
※29ピストンガスケット
30押エ板ガスケット
※31ガイドガスケット

※クッションパッキン、ピストンガスケット・ガイドガスケットは交換不可部品ですので、パッキンセットには含まれません。

無給油タイプ/エアハイドロタイプ

  • 25/ロッドパッキン:材質NBR
  • 26/ピストンパッキン:材質NBR

※25・26以外のパッキンは給油タイプに同じです。(エアハイドロタイプのみ:クッションパッキンを除く)

標準形/交換部品/パッキンセット

エアシリンダ標準形CS1シリーズの交換部品(パッキンセット)については下表よりご使用になる手配番号を表示、手配する。
交換部品はワイパーリング、ロッドパッキン、ピストンパッキン、バルブパッキン、チューブガスケット、押エ板ガスケットが1セット(シリンダ1台分)になっている。

標準形(給油タイプ)

チューブ内径(mm)手配番号内容
125CS1-125A-PS構成部品番号
(23)、(25)、(26)、(27)、(28)、(30)のセット
140CS1-140A-PS
160CS1-160A-PS
180CS1-180A-PS
200CS1-200A-PS
250CS1-250A-PS
300CS1-300A-PS

※パッキンセットにはグリースパックφ125~160(直径125~160mm)は40g、φ180(直径180mm)、φ200(直径200mm)は50g、φ250(直径250mm)、φ300(直径300mm)は60gが付属されます。
グリースパックのみ必要な場合は下記品番にて手配してください。
グリース品番:GR-S-010(10g)、GR-S-020(20g)

標準形(無給油タイプ)

チューブ内径(mm)手配番号内容
125CS1N125A-PS構成部品番号
(23)、(25)、(26)、(27)、(28)、(30)のセット
140CS1N140A-PS
160CS1N160A-PS
180CS1N180A-PS
200CS1N200A-PS
250CS1N250A-PS
300CS1N300A-PS

※パッキンセットにはグリースパックφ125~160(直径125~160mm)は40g、φ180(直径180mm)、φ200(直径200mm)は50g、φ250(直径250mm)、φ300(直径300mm)は60gが付属されます。
グリースパックのみ必要な場合は下記品番にて手配してください。
グリース品番:GR-S-010(10g)、GR-S-020(20g)

エアハイドロタイプ

チューブ内径(mm)手配番号内容
125CS1H125A-PS構成部品番号
(23)、(25)、(26)、(27)、(28)、(30)のセット
140CS1H140A-PS
160CS1H160A-PS

注意事項

警告

  • シリンダをショックアブソーバとして使用しないでください。シリンダをショックアブソーバとして使用しますと破損の原因となりますので使用しないでください。

注意

  • クッションバルブを開け過ぎないでください。クッションバルブを開方向(反時計方向)に回し過ぎると抜け落ちたり、かみ合っているねじ長さが短くなり破損する恐れがありますのでご注意ください。
  • ピストンロッドにロッド先端ナットを使用し、ナックルジョイントを取り付ける場合は、当社にご確認ください。塗装面に粘着テープを貼ったり、物を当てないようお願いします。
  • CSシリンダの塗装は自然乾燥となっておりますので、塗装面に粘着テープを貼ったり、物を当てたりすると塗装が剥れることがありますのでご注意ください。

※上記以外の製品情報につきましては、カタログを参照下さい。

■オーダーメイド仕様:ポート位置関係の特殊の詳細は下記をご参照下さい。

■オーダーメイド仕様:トラニオン金具の取付位置変更の詳細は下記をご参照下さい。

■オーダーメイド仕様:ロッド先端金具付の詳細は下記をご参照下さい。
型番
CS1B125-10-XC6
CS1B125-20-XC3BA
CS1B125-26
CS1B125-26-XC3BA
CS1B125-26-XC3BC
CS1B125-50-XB5
CS1B125-50H
CS1B125-50R
CS1B125-54
CS1B125-70J
CS1B125-75N
CS1B125-90-XC68
CS1B125-96
CS1B125-98
CS1B125-1000-XC6
CS1B125-1000-XC35
CS1B125-100-XC3BC
CS1B125-100-XC5
CS1B125-100-XC86A
CS1B125-100J-XC35
CS1B125-101
CS1B125-120N
CS1B125-125-XC4
CS1B125-125-XC6
CS1B125-125N
CS1B125-128
CS1B125-135
CS1B125-139
CS1B125-140-XC4
CS1B125-140N
CS1B125-150-XC6
CS1B125-150K
CS1B125-150K-XC5
CS1B125-160-XB5
CS1B125-160N
CS1B125-180H
CS1B125-195
CS1B125-200-XC3DA
CS1B125-200-XC6
CS1B125-200-XC35
CS1B125-200-XC86A
CS1B125-200J-XC4
CS1B125-200K
CS1B125-210
CS1B125-215N
CS1B125-235-XB5
CS1B125-240J
CS1B125-245
CS1B125-250-XC3DA
CS1B125-250-XC35
CS1B125-250N
CS1B125-255
CS1B125-260
CS1B125-300-XC5
CS1B125-300-XC86E
CS1B125-300K-XC5
CS1B125-300N-XC86E
CS1B125-310N
CS1B125-320J
CS1B125-334
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
シリンダ作動方式 環境・用途 クッション 使用圧力
(MPa)
ポートねじの種類 ロッド先端形状適用 取付支持形式 ジャバラ チューブ材質 オーダーメイド仕様 オーダーメイド仕様(ポートの位置) 第2種圧力容器該非 形式

37,436円

1個

15日目

12510[複動] 複動標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ材質ステンレス鋼-該当給油タイプ

39,762円

1個

15日目

12520-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊BA該当給油タイプ

34,122円

1個

15日目

12526-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

39,762円

1個

15日目

12526-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊BA該当給油タイプ

34,122円

1個

15日目

12526-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊BC該当給油タイプ

61,336円

1個

20日目

12550-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ強力ロッド形シリンダ-該当給油タイプ

31,661円

1個

14日目

12550-標準ヘッド側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

34,122円

1個

15日目

12550-標準ロッド側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

34,122円

1個

15日目

12554-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

37,577円

1個

15日目

12570-標準両側クッション付0.05~0.97Rcなし基本形ナイロンターポリンアルミチューブなし-該当給油タイプ

34,122円

1個

15日目

12575-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

38,141円

1個

15日目

12590-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブロッドSUS硬質クロームめっき付-該当給油タイプ

31,661円

1個

14日目

12596-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

34,122円

1個

15日目

12598-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

72,842円

1個

20日目

1251000-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ材質ステンレス鋼-該当給油タイプ

67,398円

1個

20日目

1251000-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブコイルスクレーパ付-該当給油タイプ

34,122円

1個

20日目

125100-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊BC該当給油タイプ

39,762円

1個

20日目

125100-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ耐熱シリンダ(110℃)-該当給油タイプ

34,686円

1個

20日目

125100-標準両側クッション付0.05~0.97Rcロッド先端ナット付基本形なしアルミチューブロッド先端金具付-該当給油タイプ

42,300円

1個

20日目

125100-標準両側クッション付0.05~0.97Rcなし基本形ナイロンターポリンアルミチューブコイルスクレーパ付-該当給油タイプ

35,744円

1個

15日目

125101-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

33,149円

1個

14日目

125120-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

38,070円

1個

15日目

125125-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ強力スクレーパ付-該当給油タイプ

39,438円

1個

15日目

125125-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ材質ステンレス鋼-該当給油タイプ

35,744円

1個

15日目

125125-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

33,149円

1個

14日目

125128-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

35,744円

1個

15日目

125135-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

35,744円

1個

15日目

125139-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

38,070円

1個

15日目

125140-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ強力スクレーパ付-該当給油タイプ

35,744円

1個

15日目

125140-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

39,438円

1個

20日目

125150-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ材質ステンレス鋼-該当給油タイプ

41,567円

1個

15日目

125150-標準両側クッション付0.05~0.97Rcなし基本形耐熱ターポリンアルミチューブなし-該当給油タイプ

47,207円

1個

15日目

125150-標準両側クッション付0.05~0.97Rcなし基本形耐熱ターポリンアルミチューブ耐熱シリンダ(110℃)-該当給油タイプ

64,860円

1個

20日目

125160-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ強力ロッド形シリンダ-該当給油タイプ

37,224円

1個

15日目

125160-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

37,224円

1個

15日目

125180-標準ヘッド側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

37,224円

1個

15日目

125195-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

37,224円

1個

20日目

125200-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊DA該当給油タイプ

41,300円

1個

15日目

125200-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ材質ステンレス鋼-該当給油タイプ

41,948円

1個

15日目

125200-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブコイルスクレーパ付-該当給油タイプ

37,788円

1個

20日目

125200-標準両側クッション付0.05~0.97Rcロッド先端ナット付基本形なしアルミチューブロッド先端金具付-該当給油タイプ

44,416円

1個

15日目

125200-標準両側クッション付0.05~0.97Rcなし基本形ナイロンターポリンアルミチューブ強力スクレーパ付-該当給油タイプ

44,034円

1個

15日目

125200-標準両側クッション付0.05~0.97Rcなし基本形耐熱ターポリンアルミチューブなし-該当給油タイプ

38,916円

1個

15日目

125210-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

38,916円

1個

15日目

125215-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

66,764円

1個

15日目

125235-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ強力ロッド形シリンダ-該当給油タイプ

44,486円

1個

15日目

125240-標準両側クッション付0.05~0.97Rcなし基本形ナイロンターポリンアルミチューブなし-該当給油タイプ

38,916円

1個

15日目

125245-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

38,916円

1個

20日目

125250-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブポート位置関係の特殊DA該当給油タイプ

43,640円

1個

20日目

125250-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブコイルスクレーパ付-該当給油タイプ

38,916円

1個

15日目

125250-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

40,468円

1個

15日目

125255-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

40,468円

1個

15日目

125260-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

46,108円

1個

15日目

125300-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブ耐熱シリンダ(110℃)-該当給油タイプ

46,587円

1個

20日目

125300-標準両側クッション付0.05~0.97Rc1山ナックルジョイント、ロッド先端ナット付基本形なしアルミチューブロッド先端金具付-該当給油タイプ

54,892円

1個

15日目

125300-標準両側クッション付0.05~0.97Rcなし基本形耐熱ターポリンアルミチューブ耐熱シリンダ(110℃)-該当給油タイプ

46,587円

1個

20日目

125300-標準クッションなし0.05~0.97Rc1山ナックルジョイント、ロッド先端ナット付基本形なしアルミチューブロッド先端金具付-該当給油タイプ

42,089円

1個

15日目

125310-標準クッションなし0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

49,068円

1個

15日目

125320-標準両側クッション付0.05~0.97Rcなし基本形ナイロンターポリンアルミチューブなし-該当給油タイプ

42,089円

1個

15日目

125334-標準両側クッション付0.05~0.97Rcなし基本形なしアルミチューブなし-該当給油タイプ

Loading...

商品担当おすすめ

エアシリンダ CDS1シリーズ オートスイッチ付 画像

エアシリンダ CDS1シリーズ オートスイッチ付

SMC

SMC社のエアシリンダ、オートスイッチ付です。角形カバー、タイロッドタイプの大口径エアシリンダです。チューブ内径の大きいサイズをお探しの場合はご検討ください。

ポリウレタンチューブ TU・TIUBシリーズ 画像

ポリウレタンチューブ TU・TIUBシリーズ

SMC

本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ 画像

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ

SMC

SMC社売れ筋の薄形シリンダ/標準形:複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

基本情報

ロッド作動方式 片ロッド 本体形状 標準 付加機能 標準
エンドロック なし バルブ あり

エアシリンダ 標準形 給油・無給油タイプ・エアハイドロタイプ CS1シリーズのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

技術サポート窓口

チャットでのご相談も受け付けております。

受付時間: 平日 9:00~18:00(土曜日・日曜日・祝日は除く)
