プレシジョンシリンダ MTSシリーズ

プレシジョンシリンダ MTSシリーズ
通常単価:
13,684円~
通常出荷日:
6日目~

高精度な取付けが可能で内部にガイド機能を持たせたプレシジョンシリンダ。
【特長】
・たわみ量:0.1mm以下(MTS12-25で許容横荷重値以内)。
・取付けスペースの縮小。設計工数、組立工数の削減。
・オートスイッチ4面に取付け可能(チューブ内径8mmは2面)。
・3種類の取付けが可能。タップ取付け(底面取付け・前面取付け)、通し穴取付け(両側面取付け)。
・2種のロッド先端形状(標準:ロッド先端めねじ、オプション:ロッド先端おねじ スタッドボルト使用)。
・エアクッション付を標準化(チューブ内径8mmはラバークッション付)。
・ヘッド側エンドロックタイプをシリーズ化(チューブ内径12〜40mm)。
・特殊形状ロッドパッキンにより、従来品の丸ロッド用と同等のシール性、耐久性を実現。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

PDF

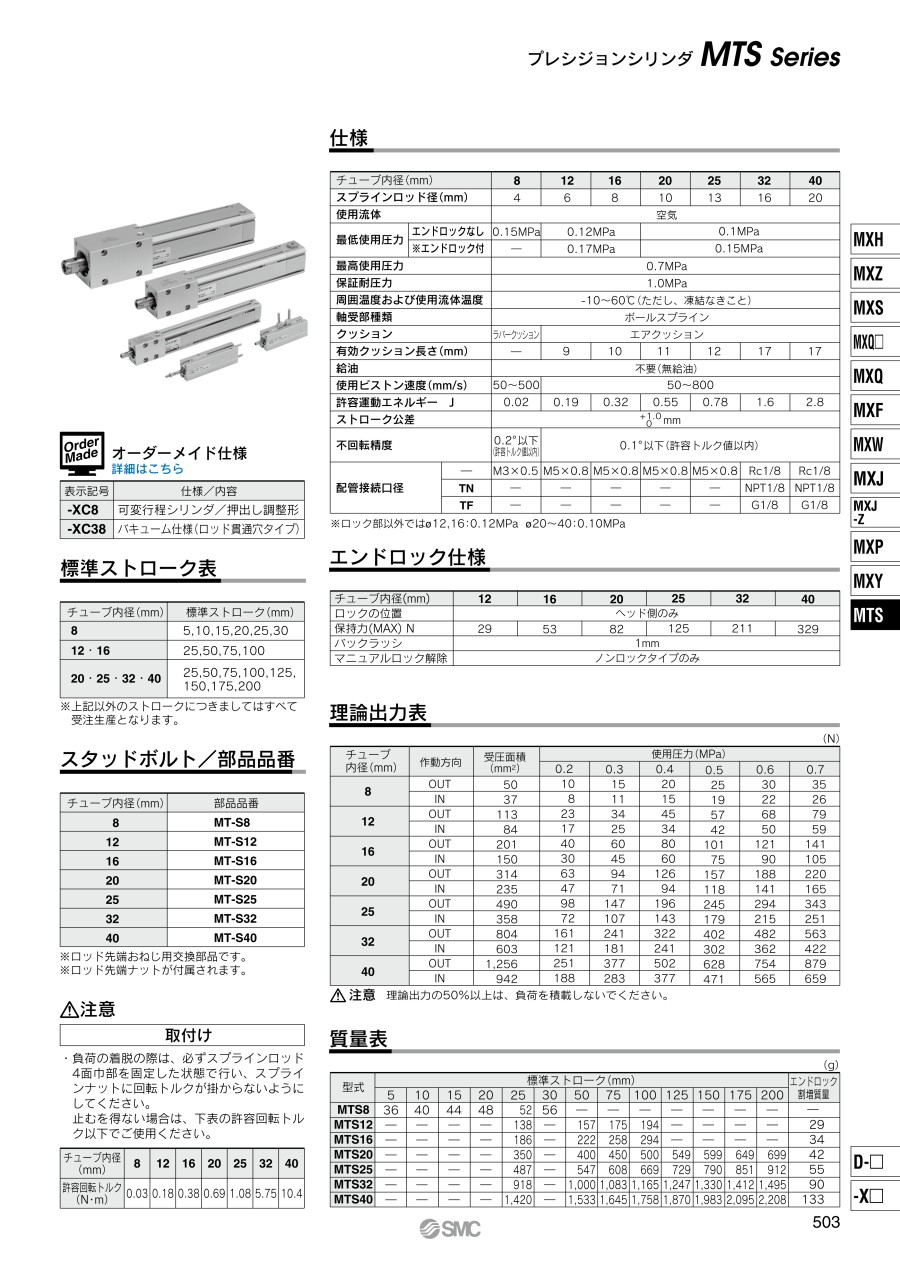

プレシジョンシリンダMTSシリーズの仕様

プレシジョンシリンダMTSシリーズの外観

チューブ内径(mm)8121620253240
スプラインロッド径(mm)46810131620
使用流体空気
最低使用圧力エンドロックなし0.15MPa0.12MPa0.1MPa
※エンドロック付-0.17MPa0.15MPa
最高使用圧力0.7MPa
保証耐圧力1.0MPa
周囲温度および使用流体温度-10~60℃(ただし、凍結なきこと)
軸受部種類ボールスプライン
クッションラバークッションエアクッション
有効クッション長さ(mm)-91011121717
給油不要(無給油)
使用ピストン速度(mm/s)50~50050~800
許容運動エネルギー J0.020.190.320.550.781.62.8
ストローク公差(0~+1.0)mm
不回転精度0.2°以下
(許容トルク値以内)
0.1°以下(許容トルク値以内)
配管接続口径-M3×0.5M5×0.8M5×0.8M5×0.8M5×0.8Rc1/8Rc1/8
TN-----NPT1/8NPT1/8
TF-----G1/8G1/8

※ロック部以外ではチューブ内径12mmとチューブ内径16mm:0.12MPa、チューブ内径20~40mm:0.10MPa

標準ストローク表/エンドロック仕様

チューブ内径(mm)標準ストローク(mm)
85, 10, 15, 20, 25, 30
12・1625, 50, 75, 100
20・25・32・4025, 50, 75, 100, 125, 150, 175, 200

※上記以外のストロークにつきましてはすべて受注生産となります。

チューブ内径(mm)121620253240
ロックの位置ヘッド側のみ
保持力(MAX)N295382125211329
バックラッシ1mm
マニュアルロック解除ノンロックタイプのみ

構造図

基本形チューブ内径8mmの構造図

基本形チューブ内径12~40mmの構造図

エンドロック付チューブ内径12~40mmの構造図

※分解はできません。
分解、再組付けに専用治具が必要となります。パッキン交換をする場合は、当メーカーサポートセンターへお問い合わせください。

構成部品

番号部品名材質個数備考
1ロッドカバーアルミニウム合金1白色アルマイト
2ヘッドカバーアルミニウム合金1白色アルマイト
3シリンダチューブアルミニウム合金1硬質アルマイト
4ピストンアルミニウム合金1-
5スイッチ付用スペーサアルミニウム合金1クロメート
6スプラインロッドステンレス鋼1φ8(直径8mm):焼入レ
炭素鋼1φ12(直径12mm)~φ40(直径40mm):焼入レ/硬質クロムめっき
7クッションボルトステンレス鋼1φ8~16(直径8~16mm)
炭素鋼1φ20~40(直径20~16mm)/亜鉛クロメート
8エンドロック用ボルト炭素鋼1焼入レ/亜鉛クロメート
9カラーアルミニウム合金1クロメート
10スプラインナット-1-
11クッションニードル炭素鋼2ニッケルめっき
12キャップ銅合金1ニッケルめっき
13ロックピストン炭素鋼1焼入レ/硬質クロムめっき
14ロックスプリング鋼線1亜鉛クロメート
15ダンパーウレタン2φ8(直径8mm)
1φ12~40(直径12~40mm)
16キー炭素鋼1-
17穴用C形止め輪炭素工具鋼2φ8(直径8mm):燐酸塩被膜
1φ12~40(直径12~40mm):燐酸塩被膜
18磁石-1-
19プラグ合金鋼3ニッケルめっき
20六角穴付止めねじ合金鋼1黒色亜鉛クロメート
21ピストンパッキンNBR1-
22スプラインパッキンNBR1φ8(直8mm)はロッドパッキン
23カラーガスケットNBR1-
24チューブガスケットNBR1φ8(直径8mm)
2φ12~40(直径12~40mm)
25ピストンガスケットNBR1-
26クッションパッキンウレタン2-
27ニードルガスケットNBR2-
28ロック用ピストンパッキンNBR1-
29キャップガスケットNBR1-

外形寸法図

注)スプラインロッド4面巾とボディ取付面の位置関係はありません。

MTS8の外形寸法図



(単位:mm)



基本形チューブ内径8mmの寸法図



チューブ内径8mmロッド先端おねじの寸法図

MT12の外形寸法図



(単位:mm)



基本形チューブ内径12mmの寸法図

チューブ内径12mmロッド先端おねじの寸法図

チューブ内径12mmエンドロック付の寸法図

  • ※ 商品画像は代表画像となっております。CADデータは、一部の型番には対応しておりません。
  • ※ その他仕様、外形寸法図等につきましてはカタログを参照してください。



リード線・コネクタ仕様の詳細は下記をご参照下さい。



型番
MTS8-5
MTS8-5-F8B
MTS8-5-F8N
MTS8-5-M9BS-XC38
MTS8-5-XC8
MTS8-5-XC38
MTS8-5M
MTS8-5M-F8B
MTS8-5M-M9BLS
MTS8-5M-M9BLS-XC8
MTS8-5M-M9BS
MTS8-5M-M9BWS
MTS8-5M-M9NWS
MTS8-5M-XC8
MTS8-5MP
MTS8-5MP-M9NS
MTS8-5P
MTS8-5P-F8B
MTS8-5P-M9BS
MTS8-5P-M9BVLS
MTS8-5P-M9BWS
MTS8-5P-XC38
MTS8-10
MTS8-10-A93VLS
MTS8-10-A93VS-XC8
MTS8-10-F8B
MTS8-10-F8BL
MTS8-10-F8BL-XC8
MTS8-10-F8BL-XC38
MTS8-10-M9BLS
MTS8-10-M9BLS-XC8
MTS8-10-M9BS
MTS8-10-M9BVLS
MTS8-10-M9BVLS-XC8
MTS8-10-M9BVS
MTS8-10-M9BWLS
MTS8-10-M9BWS-XC38
MTS8-10-M9NLS
MTS8-10-M9NLS-XC8
MTS8-10-M9NLS-XC38
MTS8-10-M9NMS
MTS8-10-XC8
MTS8-10-XC38
MTS8-10M
MTS8-10M-M9BWLS
MTS8-10M-M9NLS-XC8
MTS8-10M-M9NS
MTS8-10M-M9NS-XC8
MTS8-10M-XC8
MTS8-10MP
MTS8-10MP-M9NVS
MTS8-10P
MTS8-10P-F8B
MTS8-10P-F8BL
MTS8-10P-F8N
MTS8-10P-F8N-XC38
MTS8-10P-M9BWLS
MTS8-10P-M9NS
MTS8-10P-XC38
MTS8-15
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
環境・用途 クッション 使用圧力
(MPa)
仕様 ポートねじの種類 オートスイッチ リード線長さ
(m)
スイッチ数 ロッド先端形状 オーダーメイド仕様 配管方向

13,684円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)なし標準配管形

17,509円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B0.52ヶ付めねじ(標準)なし標準配管形

17,594円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8N0.52ヶ付めねじ(標準)なし標準配管形

19,535円

1個

20日目

85標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B0.51ヶ付めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

16,598円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

17,112円

1個

15日目

85標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

14,151円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじなし標準配管形

17,977円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B0.52ヶ付おねじなし標準配管形

16,574円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B31ヶ付おねじなし標準配管形

19,829円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B31ヶ付おねじ可変行程シリンダ/押出し調整形標準配管形

16,319円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B0.51ヶ付おねじなし標準配管形

18,507円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW0.51ヶ付おねじなし標準配管形

18,507円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9NW0.51ヶ付おねじなし標準配管形

17,112円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじ可変行程シリンダ/押出し調整形標準配管形

14,151円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじなし軸方向配管形

16,404円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N0.51ヶ付おねじなし軸方向配管形

13,684円

1個

20日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)なし軸方向配管形

17,509円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B0.52ヶ付めねじ(標準)なし軸方向配管形

15,851円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B0.51ヶ付めねじ(標準)なし軸方向配管形

18,433円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BV31ヶ付めねじ(標準)なし軸方向配管形

16,064円

1個

15日目

85標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW0.51ヶ付めねじ(標準)なし軸方向配管形

17,112円

1個

15日目

85標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)軸方向配管形

13,939円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)なし標準配管形

15,767円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじA93V31ヶ付めねじ(標準)なし標準配管形

18,654円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじA93V0.51ヶ付めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

17,764円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B0.52ヶ付めねじ(標準)なし標準配管形

18,274円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B32ヶ付めねじ(標準)なし標準配管形

21,738円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B32ヶ付めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

22,443円

1個

20日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B32ヶ付めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

16,361円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B31ヶ付めねじ(標準)なし標準配管形

19,608円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B31ヶ付めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

16,107円

1個

15日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9B0.51ヶ付めねじ(標準)なし標準配管形

16,701円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BV31ヶ付めねじ(標準)なし標準配管形

19,975円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BV31ヶ付めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

16,447円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BV0.51ヶ付めねじ(標準)なし標準配管形

16,574円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW31ヶ付めねじ(標準)なし標準配管形

20,240円

1個

20日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW0.51ヶ付めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

16,447円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N31ヶ付めねじ(標準)なし標準配管形

19,682円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N31ヶ付めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

20,387円

1個

20日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N31ヶ付めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

16,319円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N11ヶ付めねじ(標準)なし標準配管形

16,892円

1個

15日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)可変行程シリンダ/押出し調整形標準配管形

17,597円

1個

15日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)標準配管形

14,407円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじなし標準配管形

17,041円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW31ヶ付おねじなし標準配管形

20,195円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N31ヶ付おねじ可変行程シリンダ/押出し調整形標準配管形

16,659円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N0.51ヶ付おねじなし標準配管形

19,902円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N0.51ヶ付おねじ可変行程シリンダ/押出し調整形標準配管形

17,405円

1個

15日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじ可変行程シリンダ/押出し調整形標準配管形

14,407円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--おねじなし軸方向配管形

16,914円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9NV0.51ヶ付おねじなし軸方向配管形

13,939円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)なし軸方向配管形

17,764円

1個

15日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B0.52ヶ付めねじ(標準)なし軸方向配管形

18,274円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8B32ヶ付めねじ(標準)なし軸方向配管形

17,849円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじF8N0.52ヶ付めねじ(標準)なし軸方向配管形

22,003円

1個

20日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)MねじF8N0.52ヶ付めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)軸方向配管形

16,574円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9BW31ヶ付めねじ(標準)なし軸方向配管形

16,191円

1個

20日目

810標準ラバークッション0.15~0.7エンドロックなし(標準)MねじM9N0.51ヶ付めねじ(標準)なし軸方向配管形

17,597円

1個

15日目

810標準 / 真空用ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)バキューム仕様(ロッド貫通穴タイプ)軸方向配管形

14,194円

1個

20日目

815標準ラバークッション0.15~0.7エンドロックなし(標準)Mねじなし(磁石内蔵)--めねじ(標準)なし標準配管形
