ガイドテーブル MGFシリーズ

ガイドテーブル MGFシリーズ
通常単価:
-
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

高さ方向をおさえたコンパクトタイプのエアシリンダ。
【特長】
・耐偏心荷重に優れた、大口径ガイドの薄型シリンダ。
・シリンダを薄形化したことで、装置全体のコンパクト化が図れる。
・シリンダ内部の回り止め用ピンにより天板の回転を防止。
・ポート面を除くボディ3側面にT溝を設置、各種金具類の取付け可能(シリンダ本体固定用には使用不可)。
・ボディ側面4面にオートスイッチ取付けが可能。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • オートスイッチの詳細につきましては、カタログp605をご参照下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

PDF

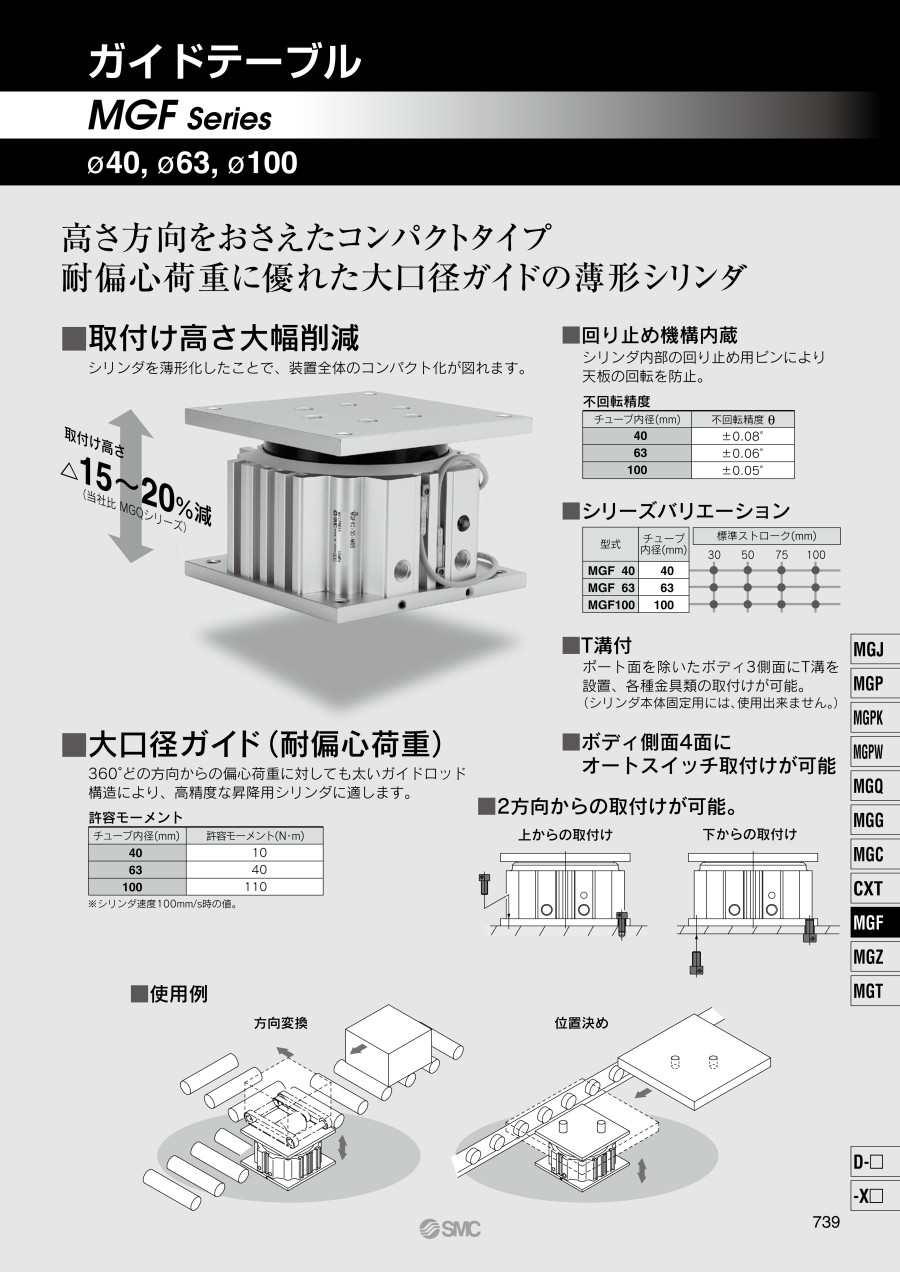

ガイドテーブル MGFの特長

大口径ガイド(耐偏心荷重)

360°どの方向からの偏心荷重に対しても太いガイドロッド構造により、高精度な昇降用シリンダに最適。

許容モーメント

チューブ内径(mm)許容モーメント(N・m)
4010
6340
100110

※シリンダ速度100mm/s時の値。

回り止め機構内蔵

シリンダ内部の回り止め用ピンにより天板の回転を防止。

不回転精度

チューブ内径(mm)不回転精度 θ
40±0.08°
63±0.06°
100±0.05°

シリーズバリエーション

シリーズバリエーション表

シリーズバリエーション表

取付方向

2方向からの取付けが可能。上からの取付け/下からの取付け

上からの取付け、下からの取付け、2方向からの取付けが可能。

使用例

方向変換

方向変換

位置決め

位置決め

仕様

チューブ内径(mm)4063100
作動方式複動形
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.1MPa
周囲温度および使用流体温度-10~60℃
使用ピストン速度20~200mm/s
クッション両側ラバークッション
給油無給油
ストローク長さの許容差0~+1.0mm

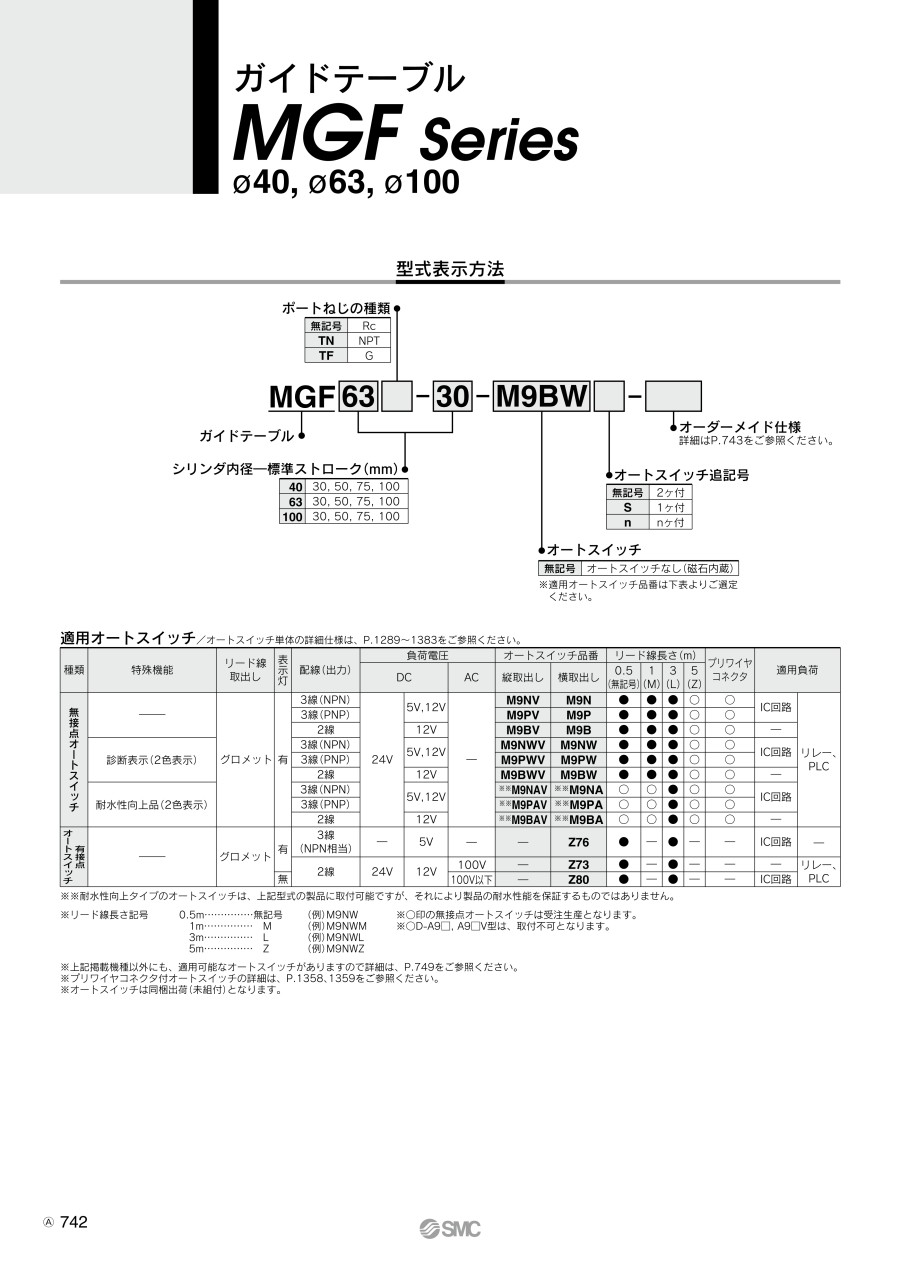

型番
MGF40-30
MGF40-30
MGF40-50
MGF40-75
MGF40-100
MGF40TF-30
MGF40TF-50
MGF40TF-75
MGF40TF-100
MGF40TN-30
MGF40TN-50
MGF40TN-75
MGF40TN-100
MGF63-30
MGF63-50
MGF63-75
MGF63-100
MGF63TF-30
MGF63TF-50
MGF63TF-75
MGF63TF-100
MGF63TN-30
MGF63TN-50
MGF63TN-75
MGF63TN-100
MGF100-30
MGF100-50
MGF100-75
MGF100-100
MGF100TF-30
MGF100TF-50
MGF100TF-75
MGF100TF-100
MGF100TN-30
MGF100TN-50
MGF100TN-75
MGF100TN-100
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
周囲温度
(℃)
使用圧力
(MPa)
ポートねじの種類

35,699円

1個

在庫品1日目

当日出荷可能

4030-10~600.1~1Rc

-

1個

8日目

4030-10~600.1~1Rc

-

1個

8日目

4050-10~600.1~1Rc

-

1個

8日目

4075-10~600.1~1Rc

-

1個

8日目

40100-10~600.1~1Rc

-

1個

21日目

4030-10~600.1~1G

-

1個

21日目

4050-10~600.1~1G

-

1個

21日目

4075-10~600.1~1G

-

1個

21日目

40100-10~600.1~1G

-

1個

8日目

4030-10~600.1~1NPT

-

1個

8日目

4050-10~600.1~1NPT

-

1個

8日目

4075-10~600.1~1NPT

-

1個

8日目

40100-10~600.1~1NPT

-

1個

15日目

6330-10~600.1~1Rc

-

1個

15日目

6350-10~600.1~1Rc

-

1個

15日目

6375-10~600.1~1Rc

-

1個

15日目

63100-10~600.1~1Rc

-

1個

21日目

6330-10~600.1~1G

-

1個

21日目

6350-10~600.1~1G

-

1個

21日目

6375-10~600.1~1G

-

1個

21日目

63100-10~600.1~1G

-

1個

15日目

6330-10~600.1~1NPT

-

1個

15日目

6350-10~600.1~1NPT

-

1個

15日目

6375-10~600.1~1NPT

-

1個

15日目

63100-10~600.1~1NPT

-

1個

15日目

10030-10~600.1~1Rc

-

1個

15日目

10050-10~600.1~1Rc

-

1個

15日目

10075-10~600.1~1Rc

-

1個

15日目

100100-10~600.1~1Rc

-

1個

21日目

10030-10~600.1~1G

-

1個

21日目

10050-10~600.1~1G

-

1個

21日目

10075-10~600.1~1G

-

1個

21日目

100100-10~600.1~1G

-

1個

15日目

10030-10~600.1~1NPT

-

1個

15日目

10050-10~600.1~1NPT

-

1個

15日目

10075-10~600.1~1NPT

-

1個

15日目

100100-10~600.1~1NPT

Loading...

  1. 1

商品担当おすすめ

ポリウレタンチューブ TU・TIUBシリーズ 画像

ポリウレタンチューブ TU・TIUBシリーズ

SMC

本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。

ワンタッチ管継手 KQ2シリーズ ストレート KQ2H 画像

ワンタッチ管継手 KQ2シリーズ ストレート KQ2H

SMC

本商品に適合する継手(ストレート:KQ2H)です。シリンダとあわせて検討可能です。

基本情報

シリンダ作動方式 複動 ロッド作動方式 片ロッド 本体形状 ガイド付
付加機能 標準 / ロッド回り止め機能付 環境・用途 標準 クッション 両側ラバークッション
