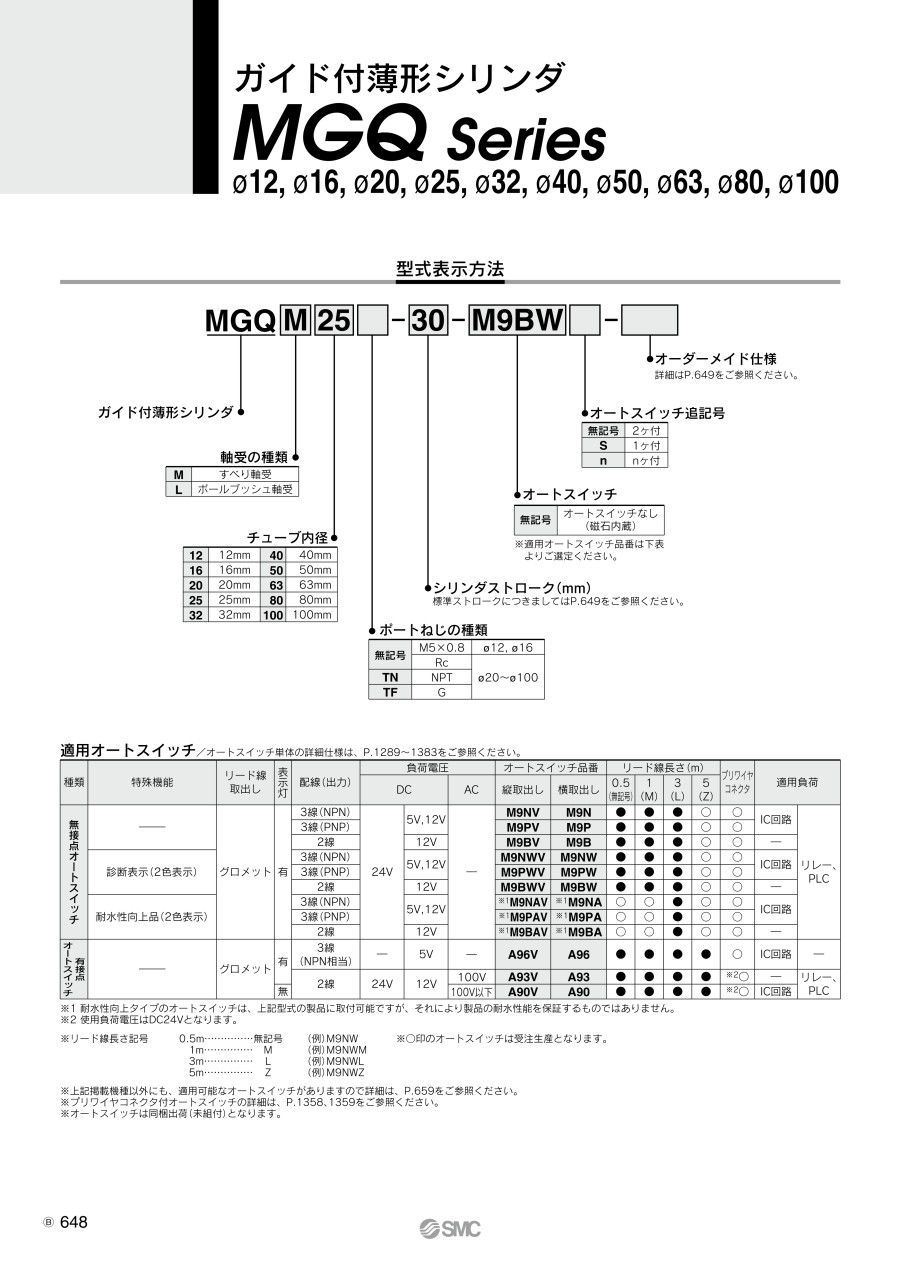

ガイド付薄形シリンダ MGQシリーズ
- 通常単価(税別)
- 12,518円～115,046円
- 税込単価
- 13,770円～126,551円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
耐横荷重、高精度回り止めを実現した、ガイド一体形エアシリンダです。【特長】・取付スペースをとらないコン...
詳細を確認- オートスイッチの詳細につきましては、カタログp530～p531をご参照下さい。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が158型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品仕様
表示記号：ラバークッション
| 軸受の種類 | すべり軸受 | ボールブッシュ軸受 | |
|---|---|---|---|
| 型番 | MGQM | MGQL | |
| チューブ内径（mm） | 12、16、20、25、32、40、50、63、80、100 | ||
| 作動方式 | 複動形 | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | φ12、φ16 | 0.12MPa | |
| φ20～φ100 | 0.1MPa | ||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | ||
| 使用ピストン速度 | φ12～φ63 | 50～500mm/s | |
| φ80、φ100 | 50～400mm/s | ||
| クッション | 両側ラバークッション | ||
| 給油 | 無給油 | ||
| ストローク長さの許容差 | 0～+1.5mm | ||
理論出力表
| チューブ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||||
| 12 | 6 | OUT | 113 | 23 | 34 | 45 | 57 | 68 | 79 | 90 | 102 | 113 |
| IN | 85 | 17 | 26 | 34 | 43 | 51 | 60 | 68 | 77 | 85 | ||
| 16 | 8 | OUT | 201 | 40 | 60 | 80 | 101 | 121 | 141 | 161 | 181 | 201 |
| IN | 151 | 30 | 45 | 60 | 76 | 91 | 106 | 121 | 136 | 151 | ||
| 20 | 10 | OUT | 314 | 63 | 94 | 126 | 157 | 188 | 220 | 251 | 283 | 314 |
| IN | 236 | 47 | 71 | 94 | 118 | 142 | 165 | 189 | 212 | 236 | ||
| 25 | 12 | OUT | 491 | 98 | 147 | 196 | 246 | 295 | 344 | 393 | 442 | 491 |
| IN | 378 | 76 | 113 | 151 | 189 | 227 | 265 | 302 | 340 | 378 | ||
| 32 | 16 | OUT | 804 | 161 | 241 | 322 | 402 | 482 | 563 | 643 | 724 | 804 |
| IN | 603 | 121 | 181 | 241 | 302 | 362 | 422 | 482 | 543 | 603 | ||
| 40 | 16 | OUT | 1,257 | 251 | 377 | 503 | 629 | 754 | 880 | 1,006 | 1,131 | 1,257 |
| IN | 1,056 | 211 | 317 | 422 | 528 | 634 | 739 | 845 | 950 | 1,056 | ||
| 50 | 20 | OUT | 1,963 | 393 | 589 | 785 | 982 | 1,178 | 1,374 | 1,570 | 1,767 | 1,963 |
| IN | 1,649 | 330 | 495 | 660 | 825 | 990 | 1,154 | 1,319 | 1,484 | 1,649 | ||
| 63 | 20 | OUT | 3117 | 623 | 935 | 1,247 | 1,559 | 1,870 | 2,182 | 2,494 | 2,805 | 3,117 |
| IN | 2,803 | 561 | 841 | 1,121 | 1,402 | 1,682 | 1,962 | 2,242 | 2,523 | 2,803 | ||
| 80 | 25 | OUT | 5,027 | 1,005 | 1,508 | 2,011 | 2,514 | 3,016 | 3,519 | 4,022 | 4,524 | 5,027 |
| IN | 4,536 | 907 | 1,361 | 1,814 | 2,268 | 2,722 | 3,175 | 3,629 | 4,082 | 4,536 | ||
| 100 | 30 | OUT | 7,854 | 1,571 | 2,356 | 3,142 | 3,927 | 4,712 | 5,498 | 6,283 | 7,069 | 7,854 |
| IN | 7,147 | 1,429 | 2,144 | 2,859 | 3,574 | 4,288 | 5,003 | 5,718 | 6,432 | 7,147 | ||
注意事項
理論出力（N）＝圧力（MPa）×受圧面積（mm2）となる。
使用条件
許容横荷重（常用荷重）
| チューブ内径 （mm） | 軸受の種類 | ストローク（mm） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | ||
| 12 | MGQM | 21 | 18 | - | 15 | 13 | 12 | 9 | 8 | - | - | - | - |
| MGQL | 27 | 22 | - | 17 | 21 | 19 | 15 | 13 | - | - | - | - | |
| 16 | MGQM | 34 | 28 | - | 25 | 22 | 19 | 15 | 13 | - | - | - | - |
| MGQL | 38 | 30 | - | 26 | 37 | 33 | 28 | 23 | - | - | - | - | |
| 20 | MGQM | - | 51 | - | 44 | 38 | 34 | 57 | 49 | 42 | 37 | 33 | 30 |
| MGQL | - | 55 | - | 47 | 78 | 69 | 53 | 44 | 30 | 26 | 23 | 21 | |
| 25 | MGQM | - | 70 | - | 60 | 53 | 47 | 77 | 65 | 56 | 49 | 44 | 40 |
| MGQL | - | 71 | - | 61 | 77 | 72 | 59 | 51 | 42 | 36 | 32 | 29 | |
| 32 | MGQM | - | - | 196 | - | - | 167 | 137 | 108 | 87 | 77 | 69 | 63 |
| MGQL | - | - | 88 | - | - | 59 | 275 | 216 | 156 | 136 | 121 | 109 | |
| 40 | MGQM | - | - | 196 | - | - | 167 | 137 | 108 | 87 | 77 | 69 | 63 |
| MGQL | - | - | 88 | - | - | 59 | 275 | 216 | 156 | 136 | 121 | 109 | |
| 50 | MGQM | - | - | 294 | - | - | 255 | 215 | 176 | 138 | 123 | 111 | 101 |
| MGQL | - | - | 137 | - | - | 88 | 392 | 313 | 207 | 182 | 162 | 146 | |
| 63 | MGQM | - | - | 294 | - | - | 255 | 215 | 176 | 138 | 123 | 111 | 101 |
| MGQL | - | - | 137 | - | - | 88 | 392 | 313 | 207 | 182 | 162 | 146 | |
| 80 | MGQM | - | - | 353 | - | - | 304 | 255 | 206 | 168 | 151 | 137 | 126 |
| MGQL | - | - | 235 | - | - | 157 | 863 | 686 | 465 | 411 | 368 | 333 | |
| 100 | MGQM | - | - | 539 | - | - | 470 | 412 | 343 | 278 | 252 | 230 | 211 |
| MGQL | - | - | 470 | - | - | 313 | 1,370 | 1,070 | 708 | 627 | 562 | 509 | |
プレート許容回転トルク
トルク：T（N・m）
| チューブ内径 （mm） | 軸受の種類 | ストローク（mm） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | ||
| 12 | MGQM | 0.29 | 0.24 | - | 0.21 | 0.18 | 0.16 | 0.13 | 0.10 | - | - | - | - |
| MGQL | 0.48 | 0.39 | - | 0.31 | 0.37 | 0.33 | 0.27 | 0.23 | - | - | - | - | |
| 16 | MGQM | 0.51 | 0.43 | - | 0.35 | 0.31 | 0.27 | 0.23 | 0.19 | - | - | - | - |
| MGQL | 0.73 | 0.58 | - | 0.48 | 0.71 | 0.64 | 0.53 | 0.44 | - | - | - | - | |
| 20 | MGQM | - | 0.91 | - | 0.78 | 0.71 | 0.63 | 1.04 | 0.88 | 0.77 | 0.68 | 0.60 | 0.55 |
| MGQL | - | 1.26 | - | 1.06 | 1.77 | 1.58 | 1.22 | 1.01 | 0.69 | 0.60 | 0.53 | 0.48 | |
| 25 | MGQM | - | 1.53 | - | 1.31 | 1.16 | 1.03 | 1.68 | 1.42 | 1.24 | 1.09 | 0.98 | 0.88 |
| MGQL | - | 1.96 | - | 1.69 | 2.16 | 2.00 | 1.65 | 1.41 | 1.18 | 1.01 | 0.90 | 0.81 | |
| 32 | MGQM | - | - | 3.92 | - | - | 2.94 | 2.45 | 3.46 | 1.72 | 1.53 | 1.37 | 1.24 |
| MGQL | - | - | 1.96 | - | - | 0.98 | 5.88 | 4.41 | 3.12 | 2.72 | 2.42 | 2.18 | |
| 40 | MGQM | - | - | 4.41 | - | - | 3.43 | 2.94 | 2.45 | 1.94 | 1.72 | 1.54 | 1.40 |
| MGQL | - | - | 2.45 | - | - | 1.47 | 6.37 | 5.39 | 3.51 | 3.06 | 2.72 | 2.45 | |
| 50 | MGQM | - | - | 7.35 | - | - | 5.88 | 4.90 | 4.41 | 3.43 | 3.06 | 2.77 | 2.52 |
| MGQL | - | - | 3.43 | - | - | 2.20 | 10.78 | 8.33 | 5.18 | 4.55 | 4.05 | 3.65 | |
| 63 | MGQM | - | - | 7.84 | - | - | 6.37 | 5.39 | 4.90 | 3.77 | 3.37 | 3.04 | 2.77 |
| MGQL | - | - | 3.92 | - | - | 2.45 | 11.76 | 9.31 | 5.69 | 5.01 | 4.46 | 4.02 | |
| 80 | MGQM | - | - | 11.76 | - | - | 9.80 | 7.84 | 6.86 | 5.88 | 5.28 | 4.79 | 4.39 |
| MGQL | - | - | 9.31 | - | - | 5.88 | 31.36 | 24.50 | 16.28 | 14.39 | 12.88 | 11.66 | |
| 100 | MGQM | - | - | 22.54 | - | - | 19.60 | 16.66 | 14.70 | 11.81 | 10.67 | 9.74 | 8.96 |
| MGQL | - | - | 21.56 | - | - | 13.72 | 63.70 | 49.00 | 30.09 | 26.65 | 23.89 | 21.63 | |
プレートの不回転精度
無負荷時の不回転精度θは表の値以が目安。
| チューブ内径 （mm） | 不回転精度θ | |
|---|---|---|
| MGQM | MGQL | |
| 12 | ±0.08° | ±0.10° |
| 16 | ||
| 20 | ±0.07° | ±0.09° |
| 25 | ||
| 32 | ±0.06° | ±0.08° |
| 40 | ||
| 50 | ±0.05° | ±0.06° |
| 63 | ||
| 80 | ±0.04° | ±0.05° |
| 100 | ||
商品特長詳細
搬送ラインのストッパ、リフター用に最適
底面取付、側面取付、2方向からの取付が可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,721円 ( 18,393円 ) | 在庫品1日目当日出荷可能 |
18,107円 ( 19,918円 ) | 在庫品1日目当日出荷可能 |
18,509円 ( 20,360円 ) | 在庫品1日目当日出荷可能 |
20,003円 ( 22,003円 ) | 在庫品1日目当日出荷可能 |
20,600円 ( 22,660円 ) | 在庫品1日目当日出荷可能 |
20,284円 ( 22,312円 ) | 6日目 |
21,655円 ( 23,821円 ) | 6日目 |
18,699円 ( 20,569円 ) | 在庫品1日目当日出荷可能 |
20,202円 ( 22,222円 ) | 在庫品1日目当日出荷可能 |
19,838円 ( 21,822円 ) | 在庫品1日目当日出荷可能 |
20,407円 ( 22,448円 ) | 在庫品1日目当日出荷可能 |
21,993円 ( 24,192円 ) | 在庫品1日目当日出荷可能 |
21,564円 ( 23,720円 ) | 6日目 |
22,934円 ( 25,227円 ) | 6日目 |
24,456円 ( 26,902円 ) | 在庫品1日目当日出荷可能 |
23,884円 ( 26,272円 ) | 在庫品1日目当日出荷可能 |
24,724円 ( 27,196円 ) | 在庫品1日目当日出荷可能 |
24,142円 ( 26,556円 ) | 在庫品1日目当日出荷可能 |
24,396円 ( 26,836円 ) | 6日目 |
25,767円 ( 28,344円 ) | 6日目 |
27,138円 ( 29,852円 ) | 6日目 |
28,508円 ( 31,359円 ) | 6日目 |
29,879円 ( 32,867円 ) | 6日目 |
31,249円 ( 34,374円 ) | 6日目 |
25,105円 ( 27,616円 ) | 在庫品1日目当日出荷可能 |
25,676円 ( 28,244円 ) | 在庫品1日目当日出荷可能 |
27,516円 ( 30,268円 ) | 在庫品1日目当日出荷可能 |
26,636円 ( 29,300円 ) | 6日目 |
28,006円 ( 30,807円 ) | 6日目 |
29,377円 ( 32,315円 ) | 6日目 |
30,746円 ( 33,821円 ) | 6日目 |
32,118円 ( 35,330円 ) | 6日目 |
33,488円 ( 36,837円 ) | 19日目 |
32,141円 ( 35,355円 ) | 在庫品1日目当日出荷可能 |
35,355円 ( 38,891円 ) | 6日目 |
37,325円 ( 41,058円 ) | 6日目 |
40,940円 ( 45,034円 ) | 6日目 |
44,545円 ( 49,000円 ) | 6日目 |
48,159円 ( 52,975円 ) | 6日目 |
51,763円 ( 56,939円 ) | 6日目 |
55,378円 ( 60,916円 ) | 6日目 |
33,049円 ( 36,354円 ) | 6日目 |
36,502円 ( 40,152円 ) | 1日目 |
38,743円 ( 42,617円 ) | 6日目 |
44,408円 ( 48,849円 ) | 6日目 |
45,961円 ( 50,557円 ) | 6日目 |
49,575円 ( 54,533円 ) | 6日目 |
49,570円 ( 54,527円 ) | 6日目 |
56,795円 ( 62,475円 ) | 6日目 |
36,138円 ( 39,752円 ) | 6日目 |
40,661円 ( 44,727円 ) | 6日目 |
45,184円 ( 49,702円 ) | 6日目 |
52,113円 ( 57,324円 ) | 6日目 |
54,149円 ( 59,564円 ) | 6日目 |
58,753円 ( 64,628円 ) | 6日目 |
58,754円 ( 64,629円 ) | 6日目 |
67,799円 ( 74,579円 ) | 19日目 |
39,805円 ( 43,786円 ) | 6日目 |
42,489円 ( 46,738円 ) | 6日目 |
47,011円 ( 51,712円 ) | 6日目 |
詳細情報
基本情報
耐横荷重、高精度回り止めを実現した、ガイド一体形エアシリンダです。
【特長】
・取付スペースをとらないコンパクト設計
・用途に合わせた2種類のガイドロッド軸受部
・作動位置の検出が可能
・高い不回転精度
・2方向からの取付が可能
・オートスイッチおよび結線バンド、端子台等シリンダ本体の溝に固定可能
【用途】
・搬送ラインのストッパ、リフター用に適します
ご注意
- オートスイッチの詳細につきましては、カタログp530～p531をご参照下さい。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
