ワンタッチ管継手 ステンレス KQ2-Gシリーズ エルボユニオン KQ2L-G
- 通常単価(税別)
- 724円～2,474円
- 税込単価
- 796円～2,721円
通常出荷日：在庫品1日目～39日目一部当日出荷可能
SMC社のワンタッチ継手。【特長】・ワンタッチ着脱・真空-100kPa使用可能・金属部材質：SUS30...
詳細を確認- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が102型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

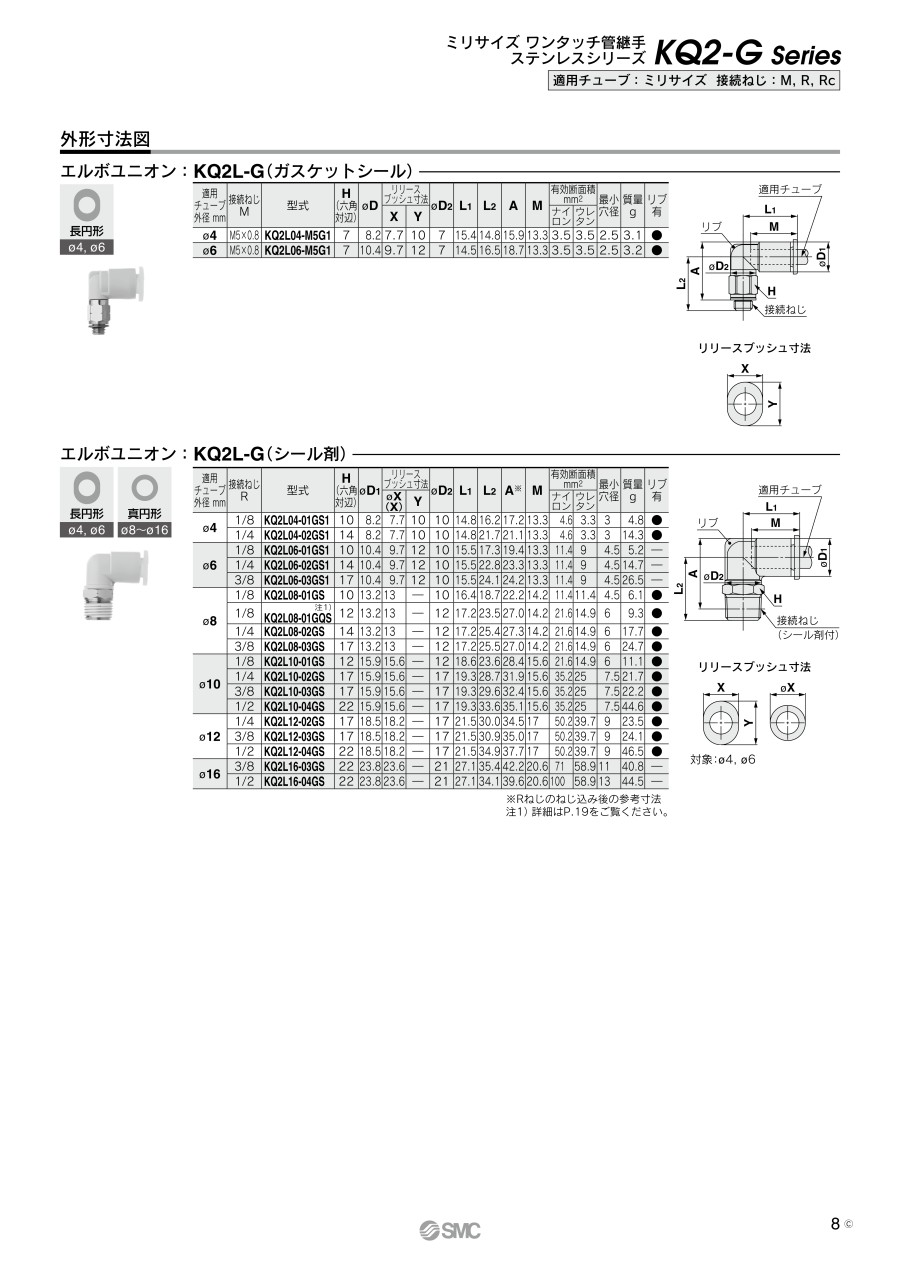

外形図
KQ2L-G（シール剤）
製品仕様
KQ2L-G（シール剤）
単位：mm
| 適用チューブ外径 mm | 接続ねじ R | 型番 | H（六角対辺） | φD1注1） | リリースブッシュ寸法 | φD2 | L1 | L2 | A※ | M | 有効断面積 mm2 | 最小穴径 | 質量 g | リブ有 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φX （X） | Y | ナイロン | ウレタン | |||||||||||||
| φ4 | 1/8 | KQ2L04-01GS1 | 10 | 8.2 | 7.7 | 10 | 10 | 14.8 | 16.2 | 17.2 | 13.3 | 4.6 | 3.3 | 3 | 4.8 | ● |
| 1/4 | KQ2L04-02GS1 | 14 | 8.2 | 7.7 | 10 | 10 | 14.8 | 21.7 | 21.1 | 13.3 | 4.6 | 3.3 | 3 | 14.3 | ● | |
| φ6 | 1/8 | KQ2L06-01GS1 | 10 | 10.4 | 9.7 | 12 | 10 | 15.5 | 17.3 | 19.4 | 13.3 | 11.4 | 9 | 4.5 | 5.2 | - |
| 1/4 | KQ2L06-02GS1 | 14 | 10.4 | 9.7 | 12 | 10 | 15.5 | 22.8 | 23.3 | 13.3 | 11.4 | 9 | 4.5 | 14.7 | - | |
| 3/8 | KQ2L06-03GS1 | 17 | 10.4 | 9.7 | 12 | 10 | 15.5 | 24.1 | 24.2 | 13.3 | 11.4 | 9 | 4.5 | 26.5 | - | |
| φ8 | 1/8 | KQ2L08-01GS | 10 | 13.2 | 13 | - | 10 | 16.4 | 18.7 | 22.2 | 14.2 | 11.4 | 11.4 | 4.5 | 6.1 | ● |
| 1/8 | KQ2L08-01GQS | 12 | 13.2 | 13 | - | 12 | 17.2 | 23.5 | 27.0 | 14.2 | 21.6 | 14.9 | 6 | 9.3 | ● | |
| 1/4 | KQ2L08-02GS | 14 | 13.2 | 13 | - | 12 | 17.2 | 25.4 | 27.3 | 14.2 | 21.6 | 14.9 | 6 | 17.7 | ● | |
| 3/8 | KQ2L08-03GS | 17 | 13.2 | 13 | - | 12 | 17.2 | 25.5 | 27.0 | 14.2 | 21.6 | 14.9 | 6 | 24.7 | ● | |
| φ10 | 1/8 | KQ2L10-01GS | 12 | 15.9 | 15.6 | - | 12 | 18.6 | 23.6 | 28.4 | 15.6 | 21.6 | 14.9 | 6 | 11.1 | ● |
| 1/4 | KQ2L10-02GS | 17 | 15.9 | 15.6 | - | 17 | 19.3 | 28.7 | 31.9 | 15.6 | 35.2 | 25 | 7.5 | 21.7 | ● | |
| 3/8 | KQ2L10-03GS | 17 | 15.9 | 15.6 | - | 17 | 19.3 | 29.6 | 32.4 | 15.6 | 35.2 | 25 | 7.5 | 22.2 | ● | |
| 1/2 | KQ2L10-04GS | 22 | 15.9 | 15.6 | - | 17 | 19.3 | 33.6 | 35.1 | 15.6 | 35.2 | 25 | 7.5 | 44.6 | ● | |
| φ12 | 1/4 | KQ2L12-02GS | 17 | 18.5 | 18.2 | - | 17 | 21.5 | 30.0 | 34.5 | 17 | 50.2 | 39.7 | 9 | 23.5 | ● |
| 3/8 | KQ2L12-03GS | 17 | 18.5 | 18.2 | - | 17 | 21.5 | 30.9 | 35.0 | 17 | 50.2 | 39.7 | 9 | 24.1 | ● | |
| 1/2 | KQ2L12-04GS | 22 | 18.5 | 18.2 | - | 17 | 21.5 | 34.9 | 37.7 | 17 | 50.2 | 39.7 | 9 | 46.5 | ● | |
| φ16 | 3/8 | KQ2L16-03GS | 22 | 23.8 | 23.6 | - | 21 | 27.1 | 35.4 | 42.2 | 20.6 | 71 | 58.9 | 11 | 40.8 | - |
| 1/2 | KQ2L16-04GS | 22 | 23.8 | 23.6 | - | 21 | 27.1 | 34.1 | 39.6 | 20.6 | 100 | 58.9 | 13 | 44.5 | - | |
- ※ Rねじのねじ込み後の参考寸法
注1）φD1は最大径を意味します。
ミリサイズ ワンタッチ管継手 ステンレス KQ2-Gシリーズ共通の仕様（参考）
■構造
■適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ4,φ6,φ8,φ10,φ12,φ16 |
■仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
■主要部品材質
| ボディ | SUS303, PBT |
|---|---|
| スタッド | SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304, SUS303, PBT |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
815円 ( 897円 ) | 9日目 |
1,110円 ( 1,221円 ) | 36日目 |
998円 ( 1,098円 ) | 9日目 |
1,010円 ( 1,111円 ) | 9日目 |
922円 ( 1,014円 ) | 9日目 |
1,101円 ( 1,211円 ) | 9日目 |
1,180円 ( 1,298円 ) | 9日目 |
1,099円 ( 1,209円 ) | 9日目 |
982円 ( 1,080円 ) | 9日目 |
1,465円 ( 1,612円 ) | 30日目 |
1,196円 ( 1,316円 ) | 9日目 |
1,447円 ( 1,592円 ) | 9日目 |
1,519円 ( 1,671円 ) | 9日目 |
1,252円 ( 1,377円 ) | 9日目 |
1,484円 ( 1,632円 ) | 9日目 |
1,252円 ( 1,377円 ) | 17日目 |
1,519円 ( 1,671円 ) | 9日目 |
1,553円 ( 1,708円 ) | 30日目 |
1,531円 ( 1,684円 ) | 9日目 |
1,531円 ( 1,684円 ) | 9日目 |
1,908円 ( 2,099円 ) | 9日目 |
1,601円 ( 1,761円 ) | 39日目 |
2,163円 ( 2,379円 ) | 9日目 |
2,176円 ( 2,394円 ) | 30日目 |
2,176円 ( 2,394円 ) | 30日目 |
954円 ( 1,049円 ) | 在庫品1日目当日出荷可能 |
1,152円 ( 1,267円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 9日目 |
910円 ( 1,001円 ) | 19日目 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
1,302円 ( 1,432円 ) | 在庫品1日目当日出荷可能 |
1,301円 ( 1,431円 ) | 9日目 |
857円 ( 943円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 9日目 |
1,233円 ( 1,356円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 9日目 |
943円 ( 1,037円 ) | 9日目 |
924円 ( 1,016円 ) | 在庫品1日目当日出荷可能 |
1,325円 ( 1,458円 ) | 在庫品1日目当日出荷可能 |
983円 ( 1,081円 ) | 9日目 |
874円 ( 961円 ) | 9日目 |
1,047円 ( 1,152円 ) | 21日目 |
1,372円 ( 1,509円 ) | 在庫品1日目当日出荷可能 |
938円 ( 1,032円 ) | 9日目 |
958円 ( 1,054円 ) | 在庫品1日目当日出荷可能 |
922円 ( 1,014円 ) | 9日目 |
1,005円 ( 1,106円 ) | 9日目 |
1,348円 ( 1,483円 ) | 6日目 |
1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 19日目 |
1,101円 ( 1,211円 ) | 9日目 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
959円 ( 1,055円 ) | 9日目 |
1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
1,017円 ( 1,119円 ) | 19日目 |
1,101円 ( 1,211円 ) | 19日目 |
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 9日目 |
1,395円 ( 1,535円 ) | 在庫品1日目当日出荷可能 |
1,053円 ( 1,158円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱
・真空-100kPa使用可能
・金属部材質：SUS303
・チューブ着脱性向上：挿入力 Max.30％低減、離脱力 Max.20％低減
・小型、軽量化：スペース比 高さ方向24％Down、水平方向23％Down、質量比57％Down
【用途】
・めねじ部からの直角方向の配管に使用
ご注意
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 ステンレス KQ2-Gシリーズ エルボユニオン KQ2L-Gのレビュー
機器制御用エアー配管に対する継手として
5
5.02019/11/26
搬送設備回りの機器制御用エアー配管に対する継手として使用しています。錆びを誘発しやすい酸化した潤滑油等が飛散する環境での...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
KG（金属部SUS303） 各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？
A
スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。
QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？
A
φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
