ワンタッチ管継手ステンレス KQ2-Gシリーズハーフユニオン KQ2H-G

カタログ

通常単価(税別): 918円～2,398円

税込単価: 1,010円～2,638円

通常出荷日：在庫品1日目～51日目一部当日出荷可能

SMC社のワンタッチ継手。【特長】・ワンタッチ着脱・真空-100kPa使用可能【用途】・めねじ部からの...

詳細を確認

4.64.6

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（シール剤付・シール剤無し）

通常価格(税別)： 127円 (税込価格：140円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手ステンレス KQ2-Gシリーズエルボユニオン KQ2L-G

通常価格(税別)： 724円 (税込価格：796円)

通常出荷日：在庫品1日目

未確定：候補が92型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

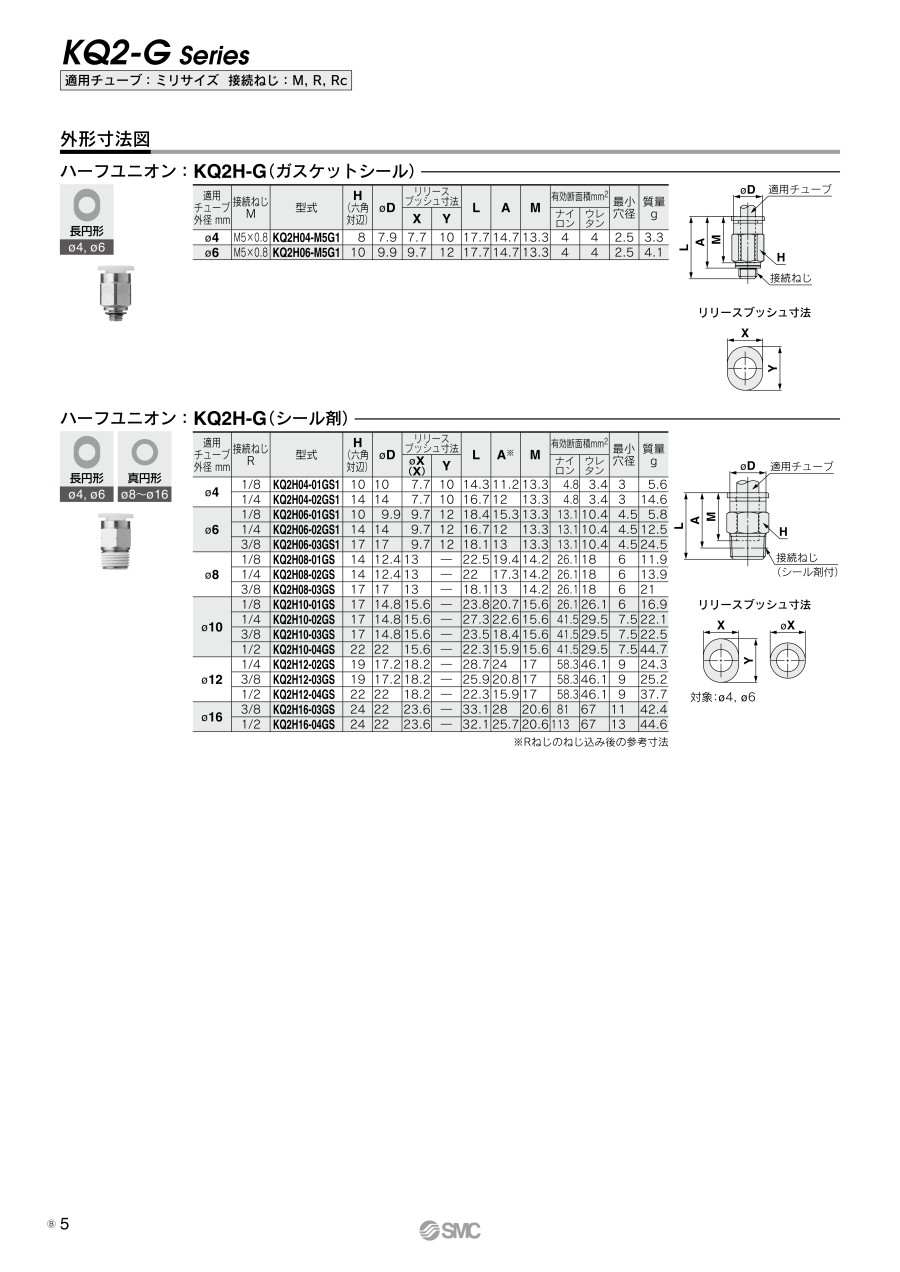

外形図

シール剤付

製品仕様

シール剤の外観

規格表

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD	リリースブッシュ寸法		L	A^※	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD	φX （X）	Y	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2H04-01GS1	10	10	7.7	10	14.3	11.2	13.3	4.8	3.4	3	5.6
φ4	1/4	KQ2H04-02GS1	14	14	7.7	10	16.7	12	13.3	4.8	3.4	3	14.6
φ6	1/8	KQ2H06-01GS1	10	9.9	9.7	12	18.4	15.3	13.3	13.1	10.4	4.5	5.8
	1/4	KQ2H06-02GS1	14	14	9.7	12	16.7	12	13.3	13.1	10.4	4.5	12.5
	3/8	KQ2H06-03GS1	17	17	9.7	12	18.1	13	13.3	13.1	10.4	4.5	24.5
φ8	1/8	KQ2H08-01GS	14	12.4	13	-	22.5	19.4	14.2	26.1	18	6	11.9
	1/4	KQ2H08-02GS	14	12.4	13	-	22	17.3	14.2	26.1	18	6	13.9
	3/8	KQ2H08-03GS	17	17	13	-	18.1	13	14.2	26.1	18	6	21
φ10	1/8	KQ2H10-01GS	17	14.8	15.6	-	23.8	20.7	15.6	26.1	26.1	6	16.9
	1/4	KQ2H10-02GS	17	14.8	15.6	-	27.3	22.6	15.6	41.5	29.5	7.5	22.1
	3/8	KQ2H10-03GS	17	14.8	15.6	-	23.5	18.4	15.6	41.5	29.5	7.5	22.5
	1/2	KQ2H10-04GS	22	22	15.6	-	22.3	15.9	15.6	41.5	29.5	7.5	44.7
φ12	1/4	KQ2H12-02GS	19	17.2	18.2	-	28.7	24	17	58.3	46.1	9	24.3
	3/8	KQ2H12-03GS	19	17.2	18.2	-	25.9	20.8	17	58.3	46.1	9	25.2
	1/2	KQ2H12-04GS	22	22	18.2	-	22.3	15.9	17	58.3	58.3	9	37.7
φ16	3/8	KQ2H16-03GS	24	22	23.6	-	33.1	28	20.6	81	67	11	42.4
φ16	1/2	KQ2H16-04GS	24	22	23.6	-	32.1	25.7	20.6	113	67	13	44.6

※Rねじのねじ込み後の参考寸法
注）φDはボディ径を意味します。

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続ねじ

仕様

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	1/8	シール剤付	長円形	白	なし	10個
[標準(NBR)] NBR	4	1/4	シール剤なし	長円形	白	なし	10個
[標準(NBR)] NBR	4	1/4	シール剤付	長円形	白	なし	10個
[標準(NBR)] NBR	6	1/8	シール剤なし	長円形	白	なし	10個
[標準(NBR)] NBR	6	1/8	シール剤付	長円形	白	なし	10個
[標準(NBR)] NBR	6	1/4	シール剤なし	長円形	白	なし	10個
[標準(NBR)] NBR	6	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	8	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/8	シール剤なし	真円形	白	なし	10個
[標準(NBR)] NBR	10	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/4	シール剤なし	真円形	白	なし	10個
[標準(NBR)] NBR	10	1/4	シール剤付	真円形	白	なし	10個
[標準(NBR)] NBR	10	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/4	シール剤なし	真円形	白	なし	10個
[標準(NBR)] NBR	12	1/4	シール剤付	真円形	白	なし	10個
[標準(NBR)] NBR	12	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/2	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	12	1/2	シール剤付	真円形	白	なし	10個
[標準(NBR)] NBR	16	3/8	シール剤付	真円形	白	なし	10個
[標準(NBR)] NBR	16	1/2	シール剤付	真円形	白	なし	10個
[標準(NBR)] NBR	4	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	1/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	4	1/4	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	4	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	1/4	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	1/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/8	シール剤なし	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	1/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	1/4	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/4	シール剤なし	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	6	1/4	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR	6	1/4	シール剤付	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	1/4	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	6	3/8	シール剤なし	長円形	白	なし	2個
[標準(NBR)] NBR	6	3/8	シール剤付	長円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	6	3/8	シール剤付	長円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	1/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	1/8	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	8	1/4	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	1/4	シール剤なし	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	1/4	シール剤付	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	1/4	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	8	3/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	3/8	シール剤なし	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(NBR)] NBR	8	3/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	8	3/8	シール剤付	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	8	3/8	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	10	1/8	シール剤なし	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/8	シール剤付	真円形	白	なし	2個
[標準(NBR)] NBR	10	1/8	シール剤付	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	10	1/8	シール剤付	真円形	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	10	1/4	シール剤なし	真円形	白	なし	2個

通常単価(税別) (税込単価)	通常出荷日

1,118円 ( 1,230円 )	51日目
1,189円 ( 1,308円 )	51日目
1,202円 ( 1,322円 )	51日目
1,189円 ( 1,308円 )	51日目
1,203円 ( 1,323円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	51日目
1,040円 ( 1,144円 )	51日目
1,323円 ( 1,455円 )	9日目
1,735円 ( 1,909円 )	9日目
1,765円 ( 1,942円 )	51日目
1,735円 ( 1,909円 )	51日目
1,502円 ( 1,652円 )	9日目
1,673円 ( 1,840円 )	51日目
1,749円 ( 1,924円 )	9日目
1,673円 ( 1,840円 )	51日目
1,710円 ( 1,881円 )	51日目
2,079円 ( 2,287円 )	51日目
1,970円 ( 2,167円 )	51日目
1,984円 ( 2,182円 )	51日目
2,190円 ( 2,409円 )	9日目
1,704円 ( 1,874円 )	51日目
1,984円 ( 2,182円 )	51日目
2,234円 ( 2,457円 )	51日目
2,234円 ( 2,457円 )	51日目
941円 ( 1,035円 )	51日目
1,349円 ( 1,484円 )	在庫品1日目当日出荷可能
1,347円 ( 1,482円 )	9日目
1,049円 ( 1,154円 )	51日目
1,472円 ( 1,619円 )	在庫品1日目当日出荷可能
1,137円 ( 1,251円 )	51日目
1,213円 ( 1,334円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	51日目
1,472円 ( 1,619円 )	在庫品1日目当日出荷可能
1,137円 ( 1,251円 )	51日目
918円 ( 1,010円 )	在庫品1日目当日出荷可能
949円 ( 1,044円 )	51日目
1,472円 ( 1,619円 )	在庫品1日目当日出荷可能
1,110円 ( 1,221円 )	9日目
1,137円 ( 1,251円 )	51日目
1,116円 ( 1,228円 )	在庫品1日目当日出荷可能
1,563円 ( 1,719円 )	在庫品1日目当日出荷可能
1,392円 ( 1,531円 )	在庫品1日目当日出荷可能
1,434円 ( 1,577円 )	在庫品1日目当日出荷可能
1,719円 ( 1,891円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	51日目
1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
1,130円 ( 1,243円 )	51日目
1,719円 ( 1,891円 )	在庫品1日目当日出荷可能
1,306円 ( 1,437円 )	9日目
1,344円 ( 1,478円 )	51日目
1,491円 ( 1,640円 )	在庫品1日目当日出荷可能
1,379円 ( 1,517円 )	51日目
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	9日目
1,735円 ( 1,909円 )	9日目
1,514円 ( 1,665円 )	6日目
1,986円 ( 2,185円 )	在庫品1日目当日出荷可能
1,549円 ( 1,704円 )	51日目
2,015円 ( 2,217円 )	9日目
1,514円 ( 1,665円 )	在庫品1日目当日出荷可能

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・ワンタッチ着脱
・真空-100kPa使用可能
【用途】
・めねじ部からの同一方向の配管に使用

ご注意

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手ステンレス KQ2-Gシリーズハーフユニオン KQ2H-G（ガスケットシール）
同商品タイプのガスケットシールとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KQ2-Gシリーズハーフユニオン KQ2H-Gのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

撹拌設備付帯部品として使用

満足度：5.02020/01/15

当社で開発する撹拌機器に対する付帯部品として試作段階に於ける比較検討用途で型番：KQ2H10-03Gを利用しました。検証...もっと読む

0人が参考にしています。

エアー供給配管継手として

満足度：4.02019/12/20

生産用治具付帯部品としてワークのプッシャ機構に利用しているガイド付薄形シリンダ型番：JMGPM63-25へのエアー供給配...もっと読む

0人が参考にしています。

外販設備付帯配管に対する継手として使用

満足度：5.02019/11/26

搬送設備回りの機器制御用エアー配管に対する継手として使用しています。錆びを誘発しやすい酸化した潤滑油等が飛散する環境での...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Qスタッド（ネジ部）の無い、KQ2□-□G（金属部SUS303）シリーズはありますか？

スタッド（ねじ部）の無い製品は、KQ2□-□Aシリーズが標準で内部部品にSUS材を使用しているため、
バリエーションとしてKQ2□-□Gシリーズでは用意しておりません。
KQ2□-□Gシリーズのカタログ内にこれらKQ2□-□Aの対象品が掲載されていますので、カタログをご参照ください。

QKQ2の継手のリリースブッシュに、SMCの刻印のほかに数字の8と5/16の刻印がある。この2つの数字の意味は何か？

φ8ミリ用継手とφ5/16インチ用継手のリリースブッシュは共用になっており、
リリースブッシュの色（ライトグレーがミリサイズ、オレンジがインチサイズ）で識別します。
同様にφ4とφ5/32用継手、φ3.2とφ1/8用継手のリリースブッシュにも同様に、2つの数字の刻印があります。
