SMC

ワンタッチ管継手ステンレス KGシリーズエルボユニオン KGL

カタログ

通常単価(税別): 1,777円～4,261円

税込単価: 1,955円～4,687円

通常出荷日：在庫品1日目～30日目一部当日出荷可能

SMC社のワンタッチ継手。【特長】・耐食環境で使用可能なステンレス仕様・金属材質部にSUS303を採用...

詳細を確認

4.24.2

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手ステンレス KQ2-Gシリーズエルボユニオン KQ2L-G

通常価格(税別)： 724円 (税込価格：796円)

通常出荷日：在庫品1日目

未確定：候補が219型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

M5の場合

Rの場合

製品仕様

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン^注1）、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12、φ16

注1）ソフトナイロンチューブの場合、水は使用できません。

製品仕様

使用流体		空気、水^注2）
使用圧力範囲^注3）		-100kPa～1MPa
保証耐圧力		3MPa
周囲温度および使用流体温度		-5～60℃、水の場合0～40℃（凍結なきこと）
ねじ	取付部	JIS B 0203（管用テーパねじ） JIS B 0205（メートル並目ねじ）
ねじ	ナット部	JIS B 0205（メートル細目ねじ）
ねじ部のシール剤		シール剤付^注4）または、シール剤無

注2）サージ圧は最高使用圧力以下でご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）シール剤付の場合、品番の末尾にSを付けてください。

材質

ボディ	SUS303、PBT
打込みハーフ	SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304、SUS303、PBT
コレット、リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

規格表

適用チューブ外径 mm	接続ねじ M R	型番	H （六角対辺）	φD1^注1）	φD2	L1	L2	※A	M	有効断面積^注2） mm²		質量 g
適用チューブ外径 mm	接続ねじ M R	型番	H （六角対辺）	φD1^注1）	φD2	L1	L2	※A	M	ナイロン	ウレタン	質量 g
4	M5×0.8	KGL04-M5	7	9.3	-	15.6	13.7	15.3	12.7	3.5	3.5	2.7
	1/8	KGL04-01	10	10.4	10	18	21.1	23	16	4.2	4.2	10
	1/4	KGL04-02	14	10.4	10	18	25.5	25	16	4.2	4.2	19
6	M5×0.8	KGL06-M5	7	11.6	-	16.1	14.7	17.4	13.5	3.5	3.5	3.1
	1/8	KGL06-01	10	12.8	10	20	22.1	25.5	17	11.4	9.0	12
	1/4	KGL06-02	14				26.5	27.5				10
	3/8	KGL06-03	17				27.9	29				33
8	1/8	KGL08-01	12	15.2	12	23	23.6	28	18.5	21.6	14.9	13
	1/4	KGL08-02	14				28	30				21
	3/8	KGL08-03	17				29.4	31.5				35
10	1/8	KGL10-01	17	18.5	17	26.5	26.1	32	21	21.6	14.9	25
	1/4	KGL10-02					29.5	33		35.2	25.0	26
	3/8	KGL10-03					30.9	34.5				36
	1/2	KGL10-04	22				35.1	37				63
12	1/4	KGL12-02	17	20.9	17	28.5	30.5	35.5	22	50.2	39.7	28
	3/8	KGL12-03	17				31.9	37				38
	1/2	KGL12-04	22				36.1	39.5				65
16	3/8	KGL16-03	22	26.5	20.9	34	36.9	44.5	24	71	（71）	101
16	1/2	KGL16-04	22	26.5	20.9	34	40.1	46	24	100	（84）	105

※Rねじのねじ込み後の参考寸法
注1）φD1は最大径を意味します。
注2）（）内寸法はソフトナイロンの場合

型番リスト

表示件数

型番

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

仕様

リリースブッシュ色

オプション

オーダーメイド仕様

最小発注数量

[標準(NBR)] NBR	4	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	6	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	6	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	6	M	5×0.8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	8	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	8	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	8	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	1/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	1/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	10	R	1/2	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	10	R	1/2	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	12	R	1/4	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	12	R	1/4	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	12	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	12	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	12	R	1/2	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	12	R	1/2	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	16	R	3/8	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	16	R	3/8	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	16	R	1/2	ISOクラス：5	白	シール剤なし	なし	2個
[標準(NBR)] NBR	16	R	1/2	ISOクラス：5	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、クリーン仕様（銅系不可仕様、エアブロー、二重梱包、樹脂ボディ：白色）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤付	なし	2個
[標準(NBR)] NBR	4	R	1/8	ISOクラス：6	白	シール剤付	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	R	1/8	ISOクラス：6	白	シール剤付	ゴム材質変更	10個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	4	R	1/8	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[標準(NBR)] NBR	4	R	1/4	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	R	1/4	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/4	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	R	1/4	ISOクラス：6	白	シール剤なし	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/4	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、クリーン仕様（銅系不可仕様、エアブロー、二重梱包、樹脂ボディ：白色）	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/4	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	R	1/4	ISOクラス：6	白	シール剤付	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	R	1/4	ISOクラス：6	ライトブルー	シール剤付	ノングリース仕様、ゴム材質・リリースブッシュ色変更、クリーン仕様（銅系不可仕様、エアブロー、二重梱包、樹脂ボディ：白色）	2個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：6	白	シール剤なし	なし	2個
[標準(NBR)] NBR	4	M	5×0.8	ISOクラス：6	白	シール剤なし	潤滑剤：白色ワセリン、リリースブッシュ色変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個
[フッ素ゴム] フッ素ゴム	4	M	5×0.8	ISOクラス：6	白	シール剤なし	ゴム材質変更	2個
[標準(NBR)] NBR(フッ素コーティング付)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更、クリーン仕様（銅系不可仕様、エアブロー、二重梱包、樹脂ボディ：白色）	2個
[フッ素ゴム] 特殊FKM(フッ素コーティング)	4	M	5×0.8	ISOクラス：6	ライトブルー	シール剤なし	ノングリース仕様、ゴム材質・リリースブッシュ色変更	2個

通常単価(税別) (税込単価)	通常出荷日

2,179円 ( 2,397円 )	在庫品1日目当日出荷可能
2,216円 ( 2,438円 )	9日目
2,384円 ( 2,622円 )	9日目
2,423円 ( 2,665円 )	30日目
1,777円 ( 1,955円 )	在庫品1日目当日出荷可能
2,719円 ( 2,991円 )	在庫品1日目当日出荷可能
2,388円 ( 2,627円 )	在庫品1日目当日出荷可能
2,476円 ( 2,724円 )	在庫品1日目当日出荷可能
2,489円 ( 2,738円 )	在庫品1日目当日出荷可能
2,577円 ( 2,835円 )	9日目
2,612円 ( 2,873円 )	9日目
2,719円 ( 2,991円 )	在庫品1日目当日出荷可能
2,941円 ( 3,235円 )	在庫品1日目当日出荷可能
2,579円 ( 2,837円 )	9日目
2,383円 ( 2,621円 )	在庫品1日目当日出荷可能
2,579円 ( 2,837円 )	6日目
3,086円 ( 3,395円 )	在庫品1日目当日出荷可能
2,679円 ( 2,947円 )	6日目
3,359円 ( 3,695円 )	6日目
3,398円 ( 3,738円 )	9日目
3,888円 ( 4,277円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	9日目
3,359円 ( 3,695円 )	6日目
3,398円 ( 3,738円 )	9日目
3,485円 ( 3,834円 )	6日目
3,500円 ( 3,850円 )	6日目
3,690円 ( 4,059円 )	6日目
3,707円 ( 4,078円 )	9日目
3,690円 ( 4,059円 )	6日目
3,707円 ( 4,078円 )	9日目
3,690円 ( 4,059円 )	6日目
3,706円 ( 4,077円 )	在庫品1日目当日出荷可能
4,143円 ( 4,557円 )	9日目
4,179円 ( 4,597円 )	9日目
4,143円 ( 4,557円 )	6日目
4,179円 ( 4,597円 )	9日目
2,193円 ( 2,412円 )	在庫品1日目当日出荷可能
2,056円 ( 2,262円 )	9日目
1,920円 ( 2,112円 )	9日目
2,101円 ( 2,311円 )	9日目
2,040円 ( 2,244円 )	9日目
1,929円 ( 2,122円 )	在庫品1日目当日出荷可能
2,093円 ( 2,302円 )	9日目
1,953円 ( 2,148円 )	6日目
2,249円 ( 2,474円 )	9日目
1,999円 ( 2,199円 )	9日目
2,088円 ( 2,297円 )	4日目
2,264円 ( 2,490円 )	9日目
2,110円 ( 2,321円 )	9日目
2,263円 ( 2,489円 )	9日目
2,155円 ( 2,371円 )	9日目
2,147円 ( 2,362円 )	19日目
2,584円 ( 2,842円 )	9日目
2,305円 ( 2,536円 )	9日目
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
2,056円 ( 2,262円 )	9日目
1,920円 ( 2,112円 )	6日目
2,146円 ( 2,361円 )	6日目
2,172円 ( 2,389円 )	9日目
2,098円 ( 2,308円 )	9日目

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・耐食環境で使用可能なステンレス仕様
・金属材質部にSUS303を採用
・銅系イオンを嫌うCRTライン、水や食塩がかかる食品装置の水洗浄、銅系材の変色や錆による発塵を嫌うクリーンルーム内での使用が可能
【用途】
・めねじ部からの直角方向の配管に使用。一般的な機種

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

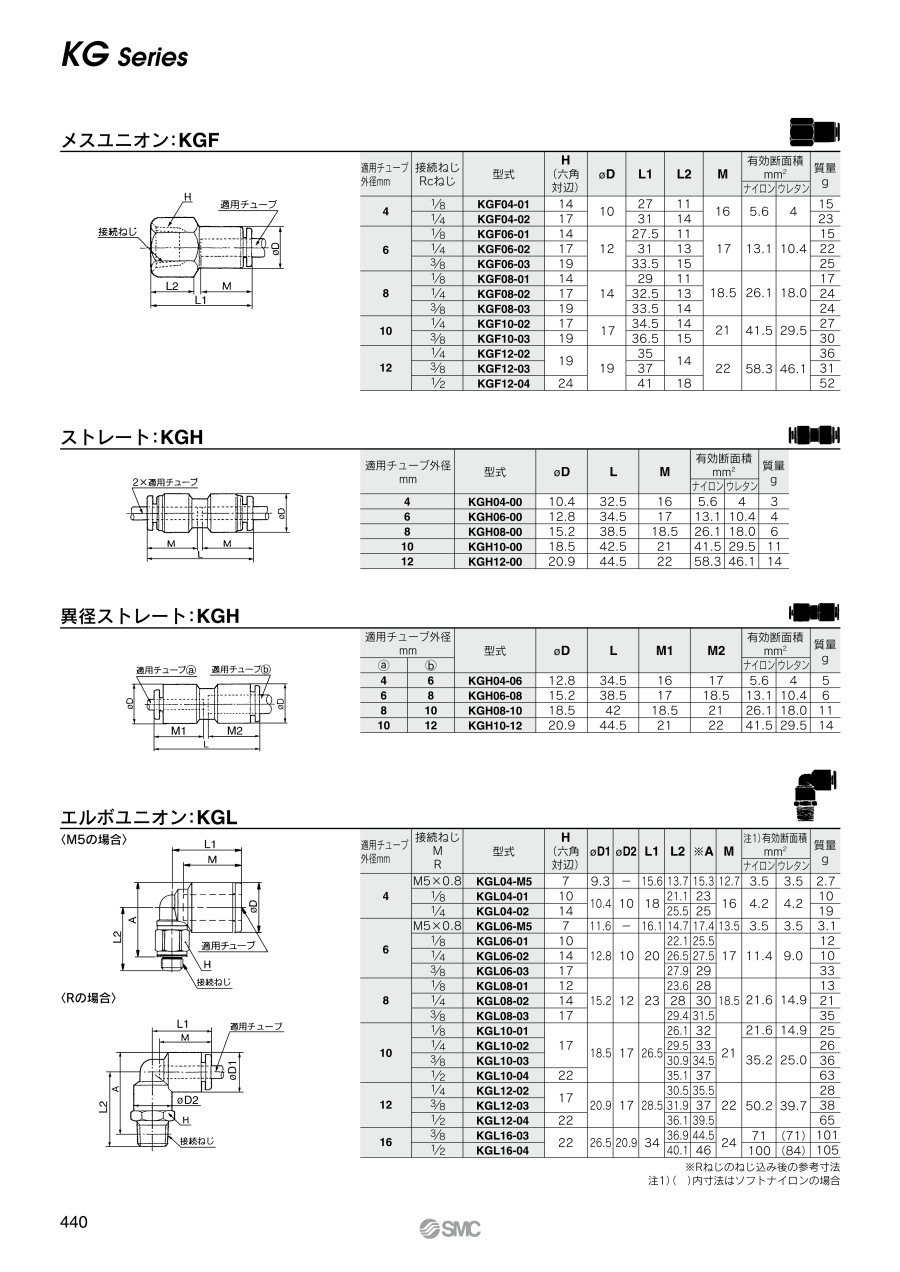

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手ステンレス KGシリーズエルボユニオン KGLのレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

レギュレータ用継手

満足度：5.02022/07/28

エア配管のレギュレータ用の継手として使用しています。ワンタッチ継手付ですので、ホースの配管も楽に行えます。

0人が参考にしています。

ガイド付薄形シリンダへのエアー供給配管継手として使用

満足度：4.02019/12/20

生産用治具付帯部品としてワークのプッシャ機構に利用しているガイド付薄形シリンダ型番：JMGPM63-25へのエアー供給配...もっと読む

0人が参考にしています。

継ぎ手

満足度：4.02019/12/03

いろいろサイズと材質選択できて用途によって選べる。仕様によってだいぶ高くなってしまう。

0人が参考にしています。

選別機に使用

満足度：4.02019/05/08

選別機のエアフィルタレギュレータの前後に使用しています。チューブの径が合っているものをカタログ上で比較して選定しました。...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） /
KG（金属部SUS303）各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
