ふっ素樹脂製管継手 LQ3シリーズ スペースセービングユニオンエルボ ミリサイズ
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

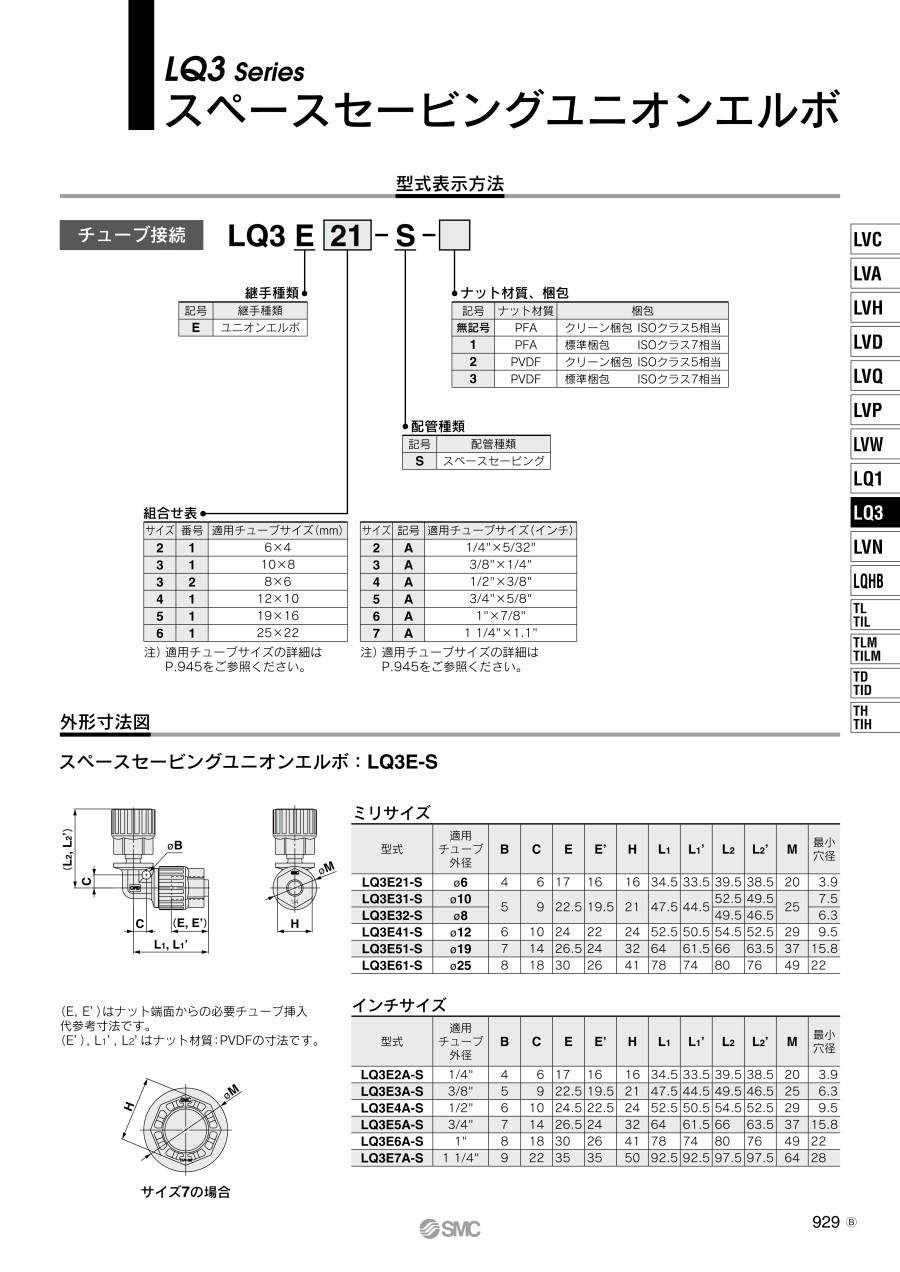

外形図
単位：mm
規格表
| 型番 | 適用チューブ外径 | B | C | E | E' | H | L1 | L1' | L2 | L2' | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQ3E21-S | φ6 | 4 | 6 | 17 | 16 | 16 | 34.5 | 33.5 | 39.5 | 38.5 | 20 |
| LQ3E31-S | φ10 | 5 | 9 | 22.5 | 19.5 | 21 | 47.5 | 44.5 | 52.5 | 49.5 | 25 |
| LQ3E32-S | φ8 | 49.5 | 46.5 | ||||||||
| LQ3E41-S | φ12 | 6 | 10 | 24 | 22 | 24 | 52.5 | 50.5 | 54.5 | 52.5 | 29 |
| LQ3E51-S | φ19 | 7 | 14 | 26.5 | 24 | 32 | 64 | 61.5 | 66 | 63.5 | 37 |
| LQ3E61-S | φ25 | 8 | 18 | 30 | 26 | 41 | 78 | 74 | 80 | 76 | 49 |
- ※ （E、E'）はナット端面からのチューブ挿入代表参考寸法です。
- ※ （E'）、L1'、L2'はナット材質：PVDFの寸法です。
商品特長詳細
- チューブの曲げや変形に強い。
- ナットのチューブ押え部分は2段構造になっており、確実なチューブ保持が可能。
- 継手本体のチューブシール面は、面圧を上げる特殊形状を採用しシールの信頼性を向上。
- ナットは継手本体端面までの締付けにより、締付け位置のゲージ管理は不要。
- 高い締付け力でナットの緩みを防止。
- 熱ストレスの影響を受けにくい。
- ナットの斜め組付けを防止。
- コレット構造によりチューブ抜け防止を強化。
- 特殊形状の円周シール面が熱ストレス下においても高いシール性を維持。
注意・禁止事項
- ※ 最高使用圧力につきましては範囲内にてご使用ください。
- ※ 長期間未使用の場合、始業前に点検を行ってください。
- ※ LQシリーズのクリーン梱包タイプは、開口する際取り扱いには十分注意してください。
- ※ 爆発性雰囲気の場所では使用しないでください。
- ※ 振動または衝撃の起こる場所では使用しないでください。
- ※ 周囲に熱源がある場合、輻射熱を遮断してください。
詳細情報
カタログ
Loading...
商品担当おすすめ
ふっ素樹脂製管継手 LQ3シリーズ スペースセービングユニオンエルボ ミリサイズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
