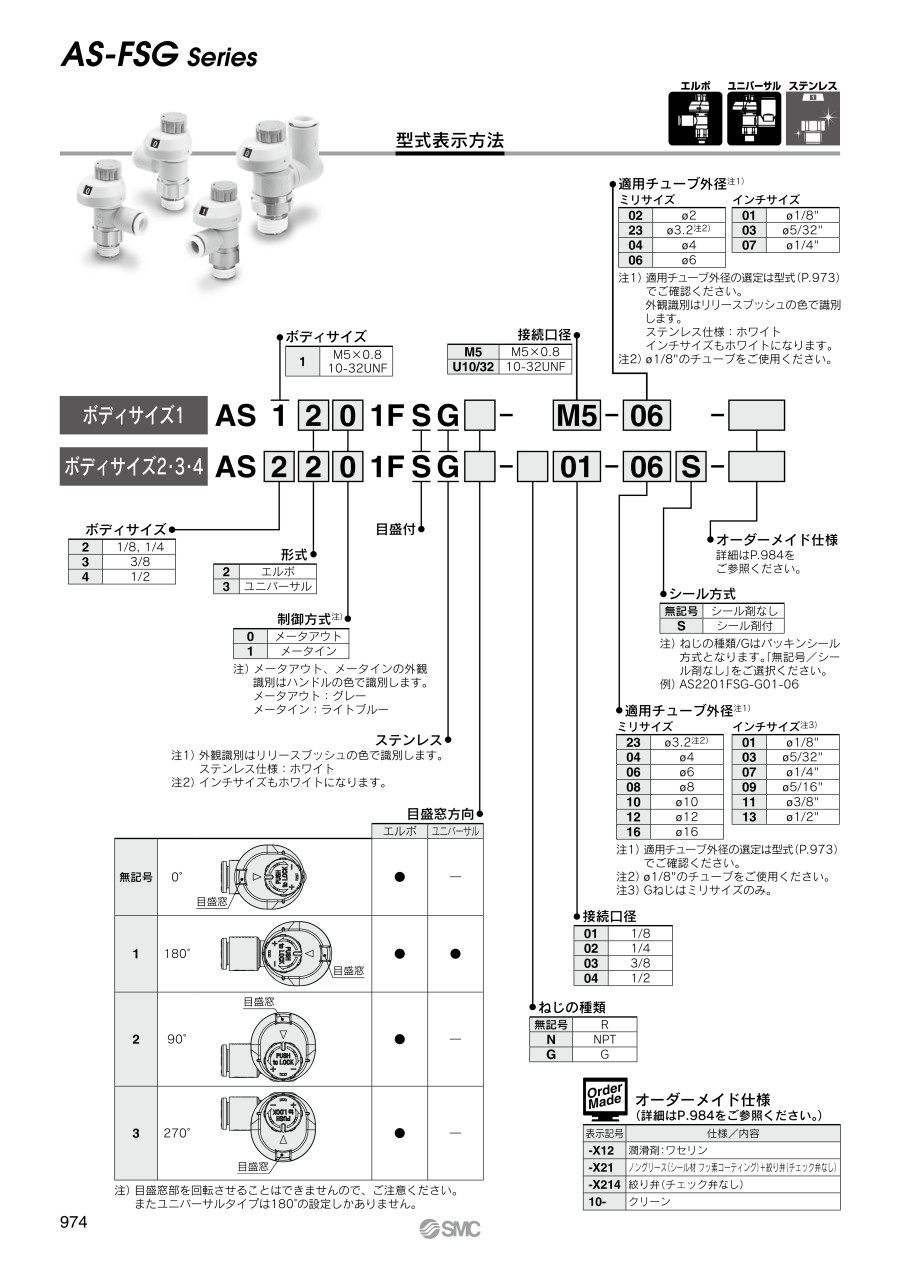

目盛付スピードコントローラ ステンレスシリーズ エルボ・ユニバーサルタイプ AS-FSGシリーズ
未確定：候補が98型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 型番 | 管接続口径 | シール方式 | 適用チューブ外径 | 最大回転数 注3） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ | インチサイズ | |||||||||||||||
| 3.2 | 4 | 6 | 8 | 10 | 12 | 1/8" | 5/32" | 1/4" | 5/16" | 3/8" | 1/2" | |||||
| AS1□□1FSG□-M5 | M5×0.8 | ガスケットシール | ● | ● | ● | - | - | - | ● | ● | ● | - | - | - | 8 | |
| AS1□□1FSG□-U10/32 | 10-32UNF | ● | ● | ● | - | - | - | ● | ● | ● | - | - | - | |||
| AS2□□1FSG□-□01 | R NPT | 1/8 | シール剤注1） | ● | ● | ● | ● | ● 注4） | - | ● | ● | ● | ● | - | - | 10 |
| AS2□□1FSG□-□02 | 1/4 | ● 注4） | ● | ● | ● | ● | - | ● 注4） | ● | ● | ● | ● | - | |||
| AS3□□1FSG□-□02 | 1/4 | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | - | |||
| AS3□□1FSG□-□03 | 3/8 | - | - | ● | ● | ● | ● | - | - | ● | ● | ● | - | |||
| AS4□□1FSG□-□04 | 1/2 | - | - | - | - | ● | ● | - | - | - | - | ● | ● | |||
| AS2□□1FSG□-G01 | G | 1/8 | パッキンシール | ● | ● | ● | ● | ● 注4） | - | - | - | - | - | - | - | |
| AS2□□1FSG□-G02 | 1/4 | ● 注4） | ● | ● | ● | ● | - | - | - | - | - | - | - | |||
| AS3□□1FSG□-G02 | 1/4 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | |||
| AS3□□1FSG□-G03 | 3/8 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | |||
| AS4□□1FSG□-G04 | 1/2 | - | - | - | - | ● | ● | - | - | - | - | - | - | |||
注1）シール剤なしも選択可能です。
注3）最大回転数を超える目盛窓の表示には製品個体差がありますのでご注意ください。
注4）ユニバーサルタイプはありません。
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
| 適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン注）、FEP、PFA |
注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
流量および音速コンダクタンス
| 型番 | AS1□□1FSG□-M5 | AS2□□1FSG□-01 | AS2□□1FSG□-02 | AS3□□1FSG□ | AS4□□1FSG□ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ3.2 φ4 φ6 | φ3.2 | φ4 | φ6 φ8 φ10 | φ3.2 | φ4 | φ6 | φ8 φ10 | φ6 | φ8 | φ10 φ12 | φ10 | φ12 |
| インチサイズ | φ1/8" φ1/4" φ5/32" | φ1/8" | φ5/32" | φ1/4" φ5/16" | φ1/8" | φ5/32" | - | φ1/4" φ5/16" φ3/8" | φ1/4" | φ5/16" | φ3/8" | φ3/8" | φ1/2" | |
| C値：音速コンダクタンスdm3/（s・bar） | 自由流れ | 0.3 | 0.4 | 0.6 | 0.6 | 0.7 | 1.0 | 1.3 | 1.5 | 1.6 | 1.7 | 2.5 | 4.4 | 4.8 |
| 制御流れ | 0.3 | 0.4 | 0.7 | 0.8 | 0.6 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
| b値：臨界圧力比 | 自由流れ | 0.4 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||||
| 制御流れ | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | ||||||||
注1）10-32UNFはM5と同じです。
注2）C値、b値は制御流れの全開状態および自由流れのニードル全閉状態の値です。
構造
■エルボタイプ
シール方式／ガスケットシール、ねじの種類／M5、10-32UNF
シール方式／シール剤、ねじの種類／R、NPT
シール方式／パッキンシール、ねじの種類／G
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | - |
| 2 | ボディB | ステンレス | - |
| 3 | ハンドル | POM | - |
| 4 | ニードル | PBT | - |
| 5 | ニードルガイド | ステンレス | - |
| 6 | Uパッキン | HNBR | - |
| 7 | Oリング | NBR | - |
| 8 | Oリング | NBR | - |
| 9 | カセット | - | - |
| 10 | パッキン | NBR | - |
| 11 | ボンネットA | POM | - |
| 12 | ボンネットB | POM | - |
| 13 | ギヤ | POM | - |
| 14 | 目盛ギヤ | POM | - |
| 15 | クリップ | ステンレス | - |
| 16 | ガスケット | NBR・ステンレス | - |
| 17 | パッキン | NBR | - |
■ユニバーサルタイプ
シール方式／ガスケットシール、ねじの種類／M5、10-32UNF
シール方式／シール剤、ねじの種類／R、NPT
シール方式／パッキンシール、ねじの種類／G
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | - |
| 2 | エルボボディ | PBT | - |
| 3 | ボディB | ステンレス | - |
| 4 | ハンドル | POM | - |
| 5 | ニードル | PBT | - |
| 6 | ニードルガイド | ステンレス | - |
| 7 | Uパッキン | HNBR | - |
| 8 | Oリング | NBR | - |
| 9 | Oリング | NBR | - |
| 10 | Oリング | NBR | - |
| 11 | カセット | - | - |
| 12 | パッキン | NBR | - |
| 13 | スペーサ | PBT | φ3.2、φ1/8"のみ |
| 14 | ボンネットA | POM | - |
| 15 | ボンネットB | POM | - |
| 16 | ギヤ | POM | - |
| 17 | 目盛ギヤ | POM | - |
| 18 | クリップ | ステンレス | - |
| 19 | ガスケット | NBR・ステンレス | - |
| 20 | パッキン | NBR | - |
商品特長詳細
4つの目盛窓方向により視認性が向上
目盛窓方向：0°
目盛窓方向：180°
目盛窓方向：90°
目盛窓方向：270°
※上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,044円 ( 3,348円 ) | 6日目 |
3,192円 ( 3,511円 ) | 6日目 |
3,044円 ( 3,348円 ) | 6日目 |
3,500円 ( 3,850円 ) | 6日目 |
3,764円 ( 4,140円 ) | 6日目 |
2,233円 ( 2,456円 ) | 6日目 |
2,565円 ( 2,822円 ) | 6日目 |
2,344円 ( 2,578円 ) | 6日目 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
2,565円 ( 2,822円 ) | 6日目 |
2,233円 ( 2,456円 ) | 6日目 |
3,076円 ( 3,384円 ) | 在庫品1日目当日出荷可能 |
2,233円 ( 2,456円 ) | 6日目 |
2,233円 ( 2,456円 ) | 6日目 |
3,835円 ( 4,219円 ) | 在庫品1日目当日出荷可能 |
2,523円 ( 2,775円 ) | 6日目 |
2,555円 ( 2,811円 ) | 6日目 |
2,680円 ( 2,948円 ) | 6日目 |
2,744円 ( 3,018円 ) | 6日目 |
2,952円 ( 3,247円 ) | 6日目 |
2,947円 ( 3,242円 ) | 6日目 |
2,629円 ( 2,892円 ) | 6日目 |
2,817円 ( 3,099円 ) | 6日目 |
2,555円 ( 2,811円 ) | 6日目 |
3,090円 ( 3,399円 ) | 在庫品1日目当日出荷可能 |
2,635円 ( 2,899円 ) | 6日目 |
2,620円 ( 2,882円 ) | 在庫品1日目当日出荷可能 |
2,523円 ( 2,775円 ) | 6日目 |
2,731円 ( 3,004円 ) | 6日目 |
2,904円 ( 3,194円 ) | 在庫品1日目当日出荷可能 |
2,731円 ( 3,004円 ) | 6日目 |
2,744円 ( 3,018円 ) | 6日目 |
2,787円 ( 3,066円 ) | 6日目 |
2,937円 ( 3,231円 ) | 6日目 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
2,773円 ( 3,050円 ) | 6日目 |
2,915円 ( 3,207円 ) | 6日目 |
3,410円 ( 3,751円 ) | 在庫品1日目当日出荷可能 |
3,324円 ( 3,656円 ) | 6日目 |
3,087円 ( 3,396円 ) | 6日目 |
2,947円 ( 3,242円 ) | 6日目 |
2,629円 ( 2,892円 ) | 6日目 |
2,817円 ( 3,099円 ) | 6日目 |
2,813円 ( 3,094円 ) | 6日目 |
3,003円 ( 3,303円 ) | 6日目 |
2,555円 ( 2,811円 ) | 6日目 |
2,787円 ( 3,066円 ) | 6日目 |
2,523円 ( 2,775円 ) | 6日目 |
2,555円 ( 2,811円 ) | 9日目 |
2,947円 ( 3,242円 ) | 6日目 |
3,674円 ( 4,041円 ) | 9日目 |
3,674円 ( 4,041円 ) | 9日目 |
2,555円 ( 2,811円 ) | 6日目 |
2,555円 ( 2,811円 ) | 6日目 |
2,744円 ( 3,018円 ) | 6日目 |
2,744円 ( 3,018円 ) | 6日目 |
2,787円 ( 3,066円 ) | 6日目 |
2,787円 ( 3,066円 ) | 6日目 |
2,773円 ( 3,050円 ) | 6日目 |
詳細情報
基本情報
流量の数値管理で「作業工数削減」「設定ミス低減」に貢献する目盛付スピードコントローラ。
【特長】
・チューブの抜き差し性向上
・流量の再現性が向上
・大型化されたプッシュロック式ハンドル
・ニードルロックの作業性向上に貢献
・大型化と90°刻みの目印で操作性アップ
・装置設計の自由度も向上
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
目盛付スピードコントローラ ステンレスシリーズ エルボ・ユニバーサルタイプ AS-FSGシリーズのレビュー
設備のエアーシリンダ制御用
5
5.02023/07/31
複数のシリンダを駆動する際にメモリで同じ開度を管理できるのでとても調整が楽になりました。
0人が参考にしています。
製造ラインのエアー制御で使用。
3
3.02020/12/01
工場内のエアー制御に利用。 感覚で流量を調整していたのが、目盛りを利用する事で管理がしやすくなった。
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
