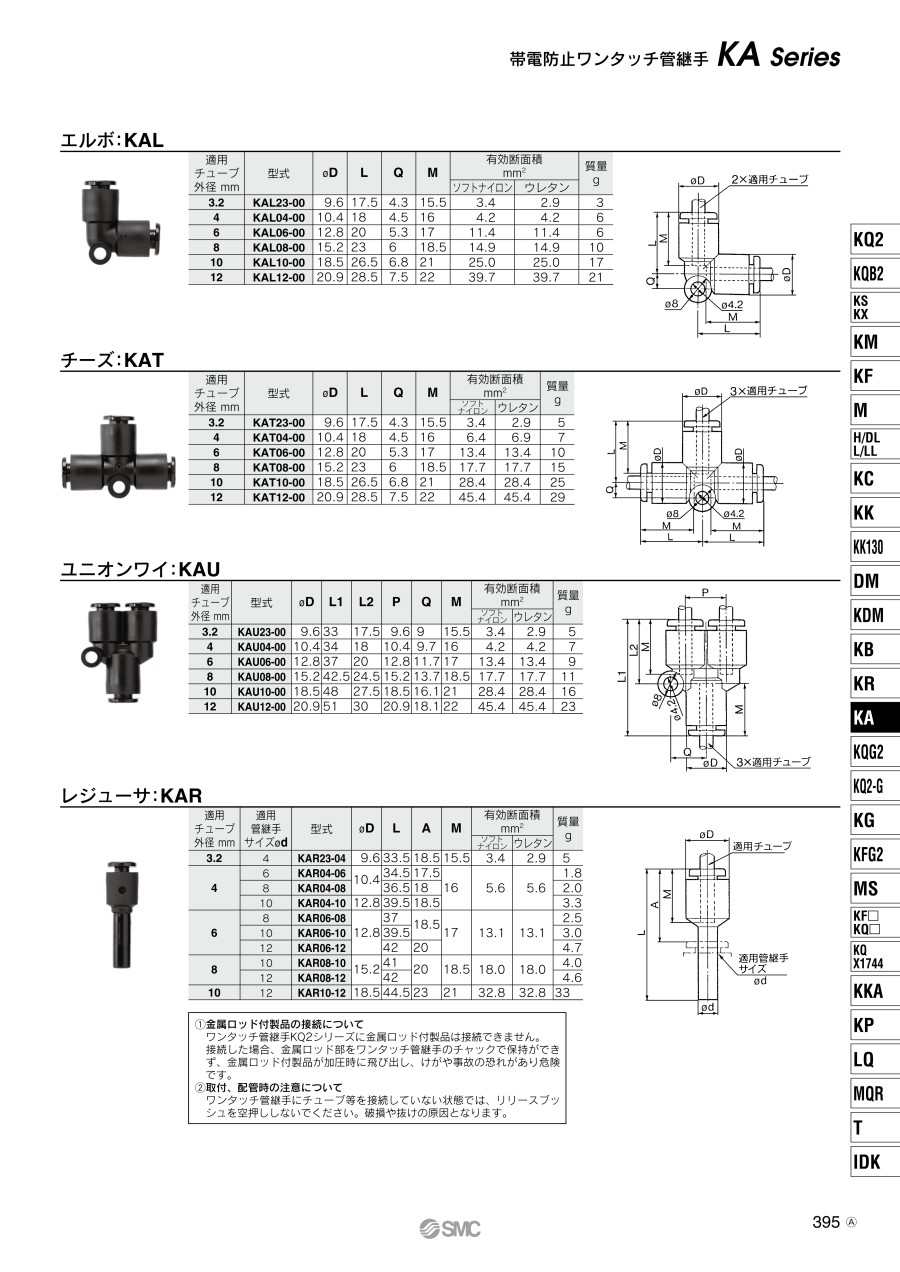

<h3 class="m-h3--wysiwyg">外形図</h3><div class="u-right">単位：mm</div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ユニオンワイ KAU:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006294736/221006294736_002_20230801115856.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ユニオンワイ KAU:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006294736/221006294736_001_20230801115856.jpg" /></div></div><div class="u-right">単位：mm</div><table class="m-table"><colgroup><col style="width: 15.178571428571%;" /><col style="width: 12.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 6.0357142857143%;" /><col style="width: 11.607142857143%;" /><col style="width: 11.607142857143%;" /><col style="width: 8.3571428571429%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">適用チューブ外径<br />mm</th><th rowspan="2" style="text-align: center;">型番</th><th rowspan="2" style="text-align: center;">&phi;D</th><th rowspan="2" style="text-align: center;">L1</th><th rowspan="2" style="text-align: center;">L2</th><th rowspan="2" style="text-align: center;">P</th><th rowspan="2" style="text-align: center;">Q</th><th rowspan="2" style="text-align: center;">M</th><th colspan="2" style="text-align: center;">有効断面積mm<sup>2</sup></th><th rowspan="2" style="text-align: center;">質量<br />g</th></tr><tr><th style="text-align: center;">ソフトナイロン</th><th style="text-align: center;">ウレタン</th></tr></thead><tbody><tr><th style="text-align: center;">3.2</th><td style="text-align: center;">KAU23-00</td><td style="text-align: center;">9.6</td><td style="text-align: center;">33</td><td style="text-align: center;">17.5</td><td style="text-align: center;">9.6</td><td style="text-align: center;">9</td><td style="text-align: center;">15.5</td><td style="text-align: center;">3.4</td><td style="text-align: center;">2.9</td><td style="text-align: center;">5</td></tr><tr><th style="text-align: center;">4</th><td style="text-align: center;">KAU04-00</td><td style="text-align: center;">10.4</td><td style="text-align: center;">34</td><td style="text-align: center;">18</td><td style="text-align: center;">10.4</td><td style="text-align: center;">9.7</td><td style="text-align: center;">16</td><td style="text-align: center;">4.2</td><td style="text-align: center;">4.2</td><td style="text-align: center;">7</td></tr><tr><th style="text-align: center;">6</th><td style="text-align: center;">KAU06-00</td><td style="text-align: center;">12.8</td><td style="text-align: center;">37</td><td style="text-align: center;">20</td><td style="text-align: center;">12.8</td><td style="text-align: center;">11.7</td><td style="text-align: center;">17</td><td style="text-align: center;">13.4</td><td style="text-align: center;">13.4</td><td style="text-align: center;">9</td></tr><tr><th style="text-align: center;">8</th><td style="text-align: center;">KAU08-00</td><td style="text-align: center;">15.2</td><td style="text-align: center;">42.5</td><td style="text-align: center;">24.5</td><td style="text-align: center;">15.2</td><td style="text-align: center;">13.7</td><td style="text-align: center;">18.5</td><td style="text-align: center;">17.7</td><td style="text-align: center;">17.7</td><td style="text-align: center;">11</td></tr><tr><th style="text-align: center;">10</th><td style="text-align: center;">KAU10-00</td><td style="text-align: center;">18.5</td><td style="text-align: center;">48</td><td style="text-align: center;">27.5</td><td style="text-align: center;">18.5</td><td style="text-align: center;">16.1</td><td style="text-align: center;">21</td><td style="text-align: center;">28.4</td><td style="text-align: center;">28.4</td><td style="text-align: center;">16</td></tr><tr><th style="text-align: center;">12</th><td style="text-align: center;">KAU12-00</td><td style="text-align: center;">20.9</td><td style="text-align: center;">51</td><td style="text-align: center;">30</td><td style="text-align: center;">20.9</td><td style="text-align: center;">18.1</td><td style="text-align: center;">22</td><td style="text-align: center;">45.4</td><td style="text-align: center;">45.4</td><td style="text-align: center;">23</td></tr></tbody></table><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width: 30%;" /><col style="width: 70%;" /></colgroup><tbody><tr><th style="text-align: left;">使用流体</th><td style="text-align: center;">空気</td></tr><tr><th style="text-align: left;">使用圧力範囲</th><td style="text-align: center;">-100kPa～+1MPa</td></tr><tr><th style="text-align: left;">保証耐圧力</th><td style="text-align: center;">3MPa</td></tr><tr><th style="text-align: left;">周囲温度および使用流体温度</th><td style="text-align: center;">0～+40℃</td></tr><tr><th style="text-align: left;">ねじ</th><td style="text-align: center;">Uniねじ<br />JIS B0209（メートル並目ねじ）</td></tr><tr><th style="text-align: left;">ねじ部のシール</th><td style="text-align: center;">ガスケット</td></tr><tr><th style="text-align: left;">銅系不可仕様</th><td style="text-align: center;">黄銅部品全て無電解ニッケルめっき付</td></tr><tr><th style="text-align: left;">表面抵抗</th><td style="text-align: center;">10<sup>4</sup>～10<sup>7</sup>&Omega;</td></tr></tbody></table><h4 class="m-h4--wysiwyg">材質</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width: 46.153846153846%;" /><col style="width: 53.846153846154%;" /></colgroup><tbody><tr><th style="text-align: left;">ボディ</th><td style="text-align: center;">C3604・PBT</td></tr><tr><th style="text-align: left;">打込ハーフ</th><td style="text-align: center;">C3604</td></tr><tr><th style="text-align: left;">チャック</th><td style="text-align: center;">SUS304</td></tr><tr><th style="text-align: left;">ガイド</th><td style="text-align: center;">SUS304・C3604・PBT</td></tr><tr><th style="text-align: left;">コレット・リリースブッシュ</th><td style="text-align: center;">PBT</td></tr><tr><th style="text-align: left;">パッキン・Oリング</th><td style="text-align: center;">NBR</td></tr><tr><th style="text-align: left;">ガスケット</th><td style="text-align: center;">SUS304・NBR</td></tr></tbody></table></div><div class="m-cols__1of2"><ul class="m-list"><li>C3604部品は全て無電解ニッケルめっき付</li><li>PBT部品は導電性（10<sup>4</sup>～10<sup>7</sup>&Omega;）および難燃性（UL-94規格V-0相当）を付与</li><li>パッキンは導電性NBR（10<sup>4</sup>～10<sup>7</sup>&Omega;）を使用</li></ul></div></div></div>
