MISUMI トップ
空圧機器
エア配管用部品
ワンタッチ継手
ワンタッチ管継手 KQ2シリーズダブルブランチ KQ2UD（シール剤・シール剤無し）

メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が31型番あります。

本体材質
標準(PBT)
PBT+黄銅
PBT+黄銅(無電解ニッケルめっき)
SUS303・SUS304
PBT+SUS303
ねじ部材質
標準(黄銅)
黄銅
黄銅(無電解ニッケルめっき)
SUS303・SUS304
SUS303
パッキン・Oリング材質
標準(NBR)
NBR
NBR(フッ素コーティング付)
適用チューブ外径1(φ)
~mm
- 4
- 6
接続ねじ
~mm
- 1/4
- 1/8
色
~mm
- 白
- 黒
仕様
~mm
- シール剤なし
- シール剤付
リリースブッシュ色
~mm
オーダーメイド仕様
~mm
タイプ
~mm
- 10-KQ2UD
- KQ2UD
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 6日以内
- 9日以内
- 51日以内

SMC

ワンタッチ管継手 KQ2シリーズダブルブランチ KQ2UD（シール剤・シール剤無し）

カタログ

通常単価(税別): 651円～2,785円

税込単価: 716円～3,064円

通常出荷日：在庫品1日目～51日目一部当日出荷可能

ガスケットシール方式により、ねじ込み時間を大幅に削減したワンタッチ管継手のダブルブランチ。【特長】・チ...

詳細を確認

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（シール剤付・シール剤無し）

通常価格(税別)： 127円 (税込価格：140円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズ異径ダブルユニオンワイ KQ2UD

通常価格(税別)： 613円 (税込価格：674円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

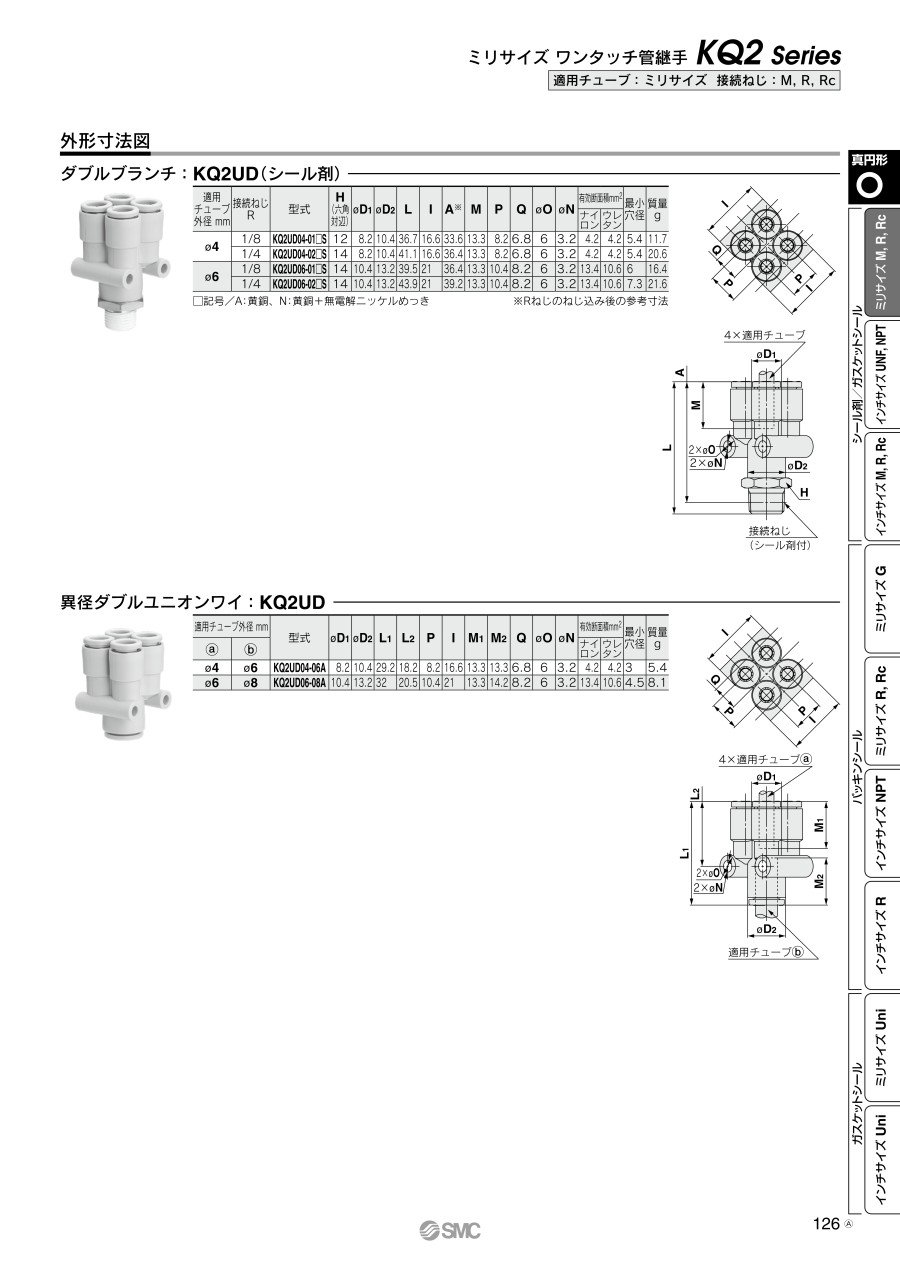

外形図

シール剤

製品仕様

KQ2UD（シール剤）の外観

単位：mm

適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L	I	A^※	M	P	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L	I	A^※	M	P	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2UD04-01□S	12	8.2	10.4	36.7	16.6	33.6	13.3	8.2	6.8	6	3.2	4.2	4.2	5.4	11.7
φ4	1/4	KQ2UD04-02□S	14	8.2	10.4	41.1	16.6	36.4	13.3	8.2	6.8	6	3.2	4.2	4.2	5.4	20.6
φ6	1/8	KQ2UD06-01□S	14	10.4	13.2	39.5	21	36.4	13.3	10.4	8.2	6	3.2	13.4	10.6	6	16.4
φ6	1/4	KQ2UD06-02□S	14	10.4	13.2	43.9	21	39.2	13.3	10.4	8.2	6	3.2	13.4	10.6	7.3	21.6

※Rねじのねじ込み後の参考寸法

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD₁は最大径を意味します。

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ3.2, φ4, φ6

製品仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

材質

ボディ	C3604, PBT, PP, SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

本体材質

ねじ部材質

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続ねじ

色

仕様

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/4	白	シール剤付	白	なし	1個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/8	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/8	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/8	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/8	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/4	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	4	1/4	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/4	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	1/4	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/8	黒	シール剤なし	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/8	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/8	白	シール剤付	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/8	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/8	白	シール剤付	ライトグレー	なし	1個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/8	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/4	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/4	白	シール剤付	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[標準(NBR)] NBR	6	1/4	黒	シール剤付	ライトグレー	ボディ色変更（黒）	10個
[SUS303・SUS304] PBT+SUS303	[SUS303・SUS304] SUS303	[標準(NBR)] NBR(フッ素コーティング付)	6	1/4	白	シール剤付	ライトブルー	ノングリース仕様、ゴム材質・リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/4	白	シール剤付	ライトグレー	なし	1個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	1/4	白	シール剤付	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個

通常単価(税別) (税込単価)	通常出荷日

854円 ( 939円 )	51日目
1,062円 ( 1,168円 )	51日目
1,812円 ( 1,993円 )	在庫品1日目当日出荷可能
651円 ( 716円 )	51日目
787円 ( 866円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	51日目
753円 ( 828円 )	51日目
768円 ( 845円 )	在庫品1日目当日出荷可能
1,042円 ( 1,146円 )	51日目
737円 ( 811円 )	51日目
750円 ( 825円 )	6日目
690円 ( 759円 )	51日目
769円 ( 846円 )	51日目
782円 ( 860円 )	6日目
1,062円 ( 1,168円 )	9日目
946円 ( 1,041円 )	51日目
946円 ( 1,041円 )	51日目
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能
829円 ( 912円 )	51日目
881円 ( 969円 )	51日目
977円 ( 1,075円 )	51日目
1,172円 ( 1,289円 )	在庫品1日目当日出荷可能
1,327円 ( 1,460円 )	51日目
946円 ( 1,041円 )	6日目
890円 ( 979円 )	在庫品1日目当日出荷可能
881円 ( 969円 )	51日目
881円 ( 969円 )	51日目
2,785円 ( 3,064円 )	51日目
977円 ( 1,075円 )	6日目
1,015円 ( 1,117円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	51日目

詳細情報

基本情報

基本情報

ガスケットシール方式により、ねじ込み時間を大幅に削減したワンタッチ管継手のダブルブランチ。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空-100kPa～使用可能
・めねじの面取部をシート面とし、シール材にステンレス板の両面にNBRを積層したガスケットを使用
・めねじ種類違いによる径の違い、公差によるばらつき、面取りの大小等に関わらずシールできる構造
・通常の面取りされているめねじであれば全て使用可能
【用途】
・めねじ部からの同一方向の4分岐配管に使用

※オーダーメイド/クリーンシリーズについてはP.131をご参照下さい。

ご注意

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズダブルブランチ KQ2UD（シール剤・シール剤無し）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズダブルブランチ KQ2UD（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズブランチ KQ2U（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズサービスチーズユニオン KQ2Y（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズブランチエルボユニオン KQ2LU（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（シール剤・シール剤無し）
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	651円-	384円 -	385円 -	418円 -	418円 -	835円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐
ねじ取付分岐	ダブルブランチ	ブランチ	サービスチーズユニオン	デルタユニオン	ブランチエルボ	ダブルユニバーサルエルボ
種類	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ
