ワンタッチ管継手 KQ2シリーズ ブランチユニオンワイ KQ2U
- 通常単価(税別)
- 466円～1,347円
- 税込単価
- 513円～1,482円
通常出荷日：在庫品1日目～39日目一部当日出荷可能
再配管が可能なワンタッチ継手。【特長】・チューブ着脱性向上。・小型・軽量化。・真空－100kPa～使用...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が41型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

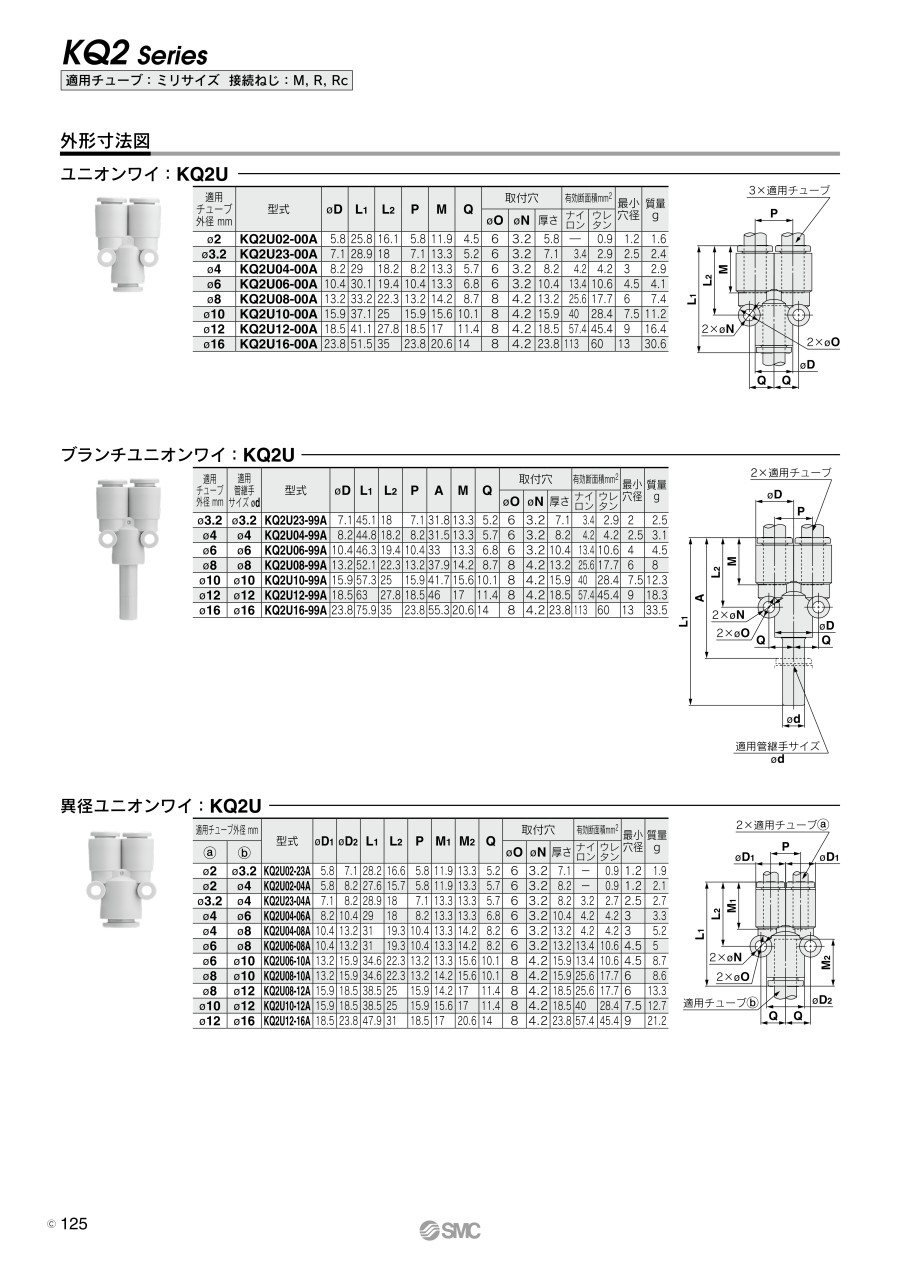

外形図
製品仕様
単位：mm
| 適用チューブ外径 インチ | 適用管継手サイズ φd インチ | 型番 | φD注） | L1 | L2 | P | A | M | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ1/8 | φ1/8 | KQ2U01-99A | 7.1 | 45.1 | 18 | 7.1 | 31.8 | 13.3 | 5.2 | 6 | 3.2 | 3.4 | 2.9 | 2 | 2.5 |
| φ5/32 | φ5/32 | KQ2U03-99A | 8.2 | 44.8 | 18.2 | 8.2 | 31.5 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 2.5 | 3.1 |
| φ3/16 | φ3/16 | KQ2U05-99A | 9.1 | 46.1 | 18.9 | 9.1 | 32.8 | 13.3 | 6.2 | 6 | 3.2 | 8.4 | 7 | 3.5 | 3.6 |
| φ1/4 | φ1/4 | KQ2U07-99A | 11.1 | 46.8 | 20.2 | 11.1 | 33.5 | 13.3 | 7.6 | 8 | 4 | 14.4 | 12.4 | 4.6 | 5.5 |
| φ5/16 | φ5/16 | KQ2U09-99A | 13.2 | 52.1 | 22.3 | 13.2 | 37.9 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 6 | 8 |
| 適用チューブ外径 mm | 適用管継手サイズφd | 型番 | φD注） | L1 | L2 | P | A | M | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ3.2 | φ3.2 | KQ2U23-99A | 7.1 | 45.1 | 18 | 7.1 | 31.8 | 13.3 | 5.2 | 6 | 3.2 | 3.4 | 2.9 | 2 | 2.5 |
| φ4 | φ4 | KQ2U04-99A | 8.2 | 44.8 | 18.2 | 8.2 | 31.5 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 2.5 | 3.1 |
| φ6 | φ6 | KQ2U06-99A | 10.4 | 46.3 | 19.4 | 10.4 | 33 | 13.3 | 6.8 | 6 | 3.2 | 13.4 | 10.6 | 4 | 4.5 |
| φ8 | φ8 | KQ2U08-99A | 13.2 | 52.1 | 22.3 | 13.2 | 37.9 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 6 | 8 |
| φ10 | φ10 | KQ2U10-99A | 15.9 | 57.3 | 25 | 15.9 | 41.7 | 15.6 | 10.1 | 8 | 4.2 | 40 | 28.4 | 7.5 | 12.3 |
| φ12 | φ12 | KQ2U12-99A | 18.5 | 63 | 27.8 | 18.5 | 46 | 17 | 11.4 | 8 | 4.2 | 57.4 | 45.4 | 9 | 18.3 |
| φ16 | φ16 | KQ2U16-99A | 23.8 | 75.9 | 35 | 23.8 | 55.3 | 20.6 | 14 | 8 | 4.2 | 113 | 60 | 13 | 33.5 |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ3.2, φ4, φ6 |
製品仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | C3604, PBT, PP, SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
937円 ( 1,031円 ) | 9日目 |
973円 ( 1,070円 ) | 9日目 |
608円 ( 669円 ) | 6日目 |
1,248円 ( 1,373円 ) | 9日目 |
646円 ( 711円 ) | 6日目 |
1,025円 ( 1,128円 ) | 9日目 |
870円 ( 957円 ) | 6日目 |
1,297円 ( 1,427円 ) | 9日目 |
914円 ( 1,005円 ) | 6日目 |
1,057円 ( 1,163円 ) | 6日目 |
1,347円 ( 1,482円 ) | 9日目 |
906円 ( 997円 ) | 9日目 |
466円 ( 513円 ) | 6日目 |
496円 ( 546円 ) | 9日目 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
496円 ( 546円 ) | 9日目 |
496円 ( 546円 ) | 9日目 |
687円 ( 756円 ) | 6日目 |
690円 ( 759円 ) | 9日目 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
565円 ( 622円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 9日目 |
511円 ( 562円 ) | 9日目 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 9日目 |
719円 ( 791円 ) | 6日目 |
719円 ( 791円 ) | 39日目 |
719円 ( 791円 ) | 9日目 |
763円 ( 839円 ) | 在庫品1日目当日出荷可能 |
752円 ( 827円 ) | 9日目 |
752円 ( 827円 ) | 6日目 |
1,043円 ( 1,147円 ) | 在庫品1日目当日出荷可能 |
897円 ( 987円 ) | 6日目 |
897円 ( 987円 ) | 9日目 |
1,319円 ( 1,451円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 9日目 |
510円 ( 561円 ) | 6日目 |
467円 ( 514円 ) | 9日目 |
詳細情報
基本情報
再配管が可能なワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
・真空－100kPa～使用可能。
【用途】
・ワンタッチ管継手からの同一方向の分岐配管に使用。
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.125 インチ P.152
※オーダーメイド／クリーンシリーズ P.131、156
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ブランチユニオンワイ KQ2Uのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
