ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（パッキンシール）

カタログ

通常単価(税別): 471円～1,031円

税込単価: 518円～1,134円

通常出荷日：6日目～51日目

バリエーション充実のSMC社のワンタッチ管継手。【特長】・軽量・コンパクト化。・真空-100kPa～使...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズロングエルボユニオン KQ2W（パッキンシール）

通常価格(税別)： 442円 (税込価格：486円)

通常出荷日：在庫品1日目

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

リリースブッシュ形状:真円形

適用チューブ外径 mm	接続ねじ R	型番	H（六角対辺）	φD^注）	L₁	L₂	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量g
適用チューブ外径 mm	接続ねじ R	型番	H（六角対辺）	φD^注）	L₁	L₂	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量g
φ4	1/8	KQ2D04-01□P	12	8.2	15.8	22.6	21.5	13.3	5.7	6	3.2	6	6	3.6	9.1
φ4	1/4	KQ2D04-02□P	17	8.2	15.8	26	22.5	13.3	5.7	6	3.2	6	6	3.6	19
φ6	1/8	KQ2D06-01□P	12	10.4	16.8	23.6	23.6	13.3	6.7	6	3.2	13.9	11	5.4	9.7
	1/4	KQ2D06-02□P	17	10.4	16.8	27	24.6	13.3	6.7	6	3.2	13.9	11	5.4	19.3
	3/8	KQ2D06-03□P	21	10.4	16.8	26.5	24.1	13.3	6.7	6	3.2	13.9	11	5.4	27.6
φ8	1/8	KQ2D08-01□P	14	13.2	18.8	25.6	27	14.2	8.4	8	4.2	26.3	18.2	6	15.2
	1/4	KQ2D08-02□P	17	13.2	18.8	29	28	14.2	8.4	8	4.2	26.3	18.2	7.3	20.9
	3/8	KQ2D08-03□P	21	13.2	18.8	28.5	27.5	14.2	8.4	8	4.2	26.3	18.2	7.3	29.3
φ10	1/4	KQ2D10-02□P	17	15.9	21.2	31.4	31.7	15.6	9.6	8	4.2	40.8	29	9	23.2
	3/8	KQ2D10-03□P	21	15.9	21.2	30.9	31.2	15.6	9.6	8	4.2	40.8	29	9.4	30.7
	1/2	KQ2D10-04□P	27	15.9	21.2	33.2	30.7	15.6	9.6	8	4.2	40.8	29	9.4	48.8
φ12	1/4	KQ2D12-02□P	21	18.5	23.6	33.8	35.4	17	10.7	8	4.2	57.2	45.2	9	36.6
	3/8	KQ2D12-03□P	21	18.5	23.6	33.3	34.9	17	10.7	8	4.2	57.2	45.2	11	34.3
	1/2	KQ2D12-04□P	27	18.5	23.6	35.6	34.4	17	10.7	8	4.2	57.2	45.2	11.6	49.8

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φDは最大径を意味します。

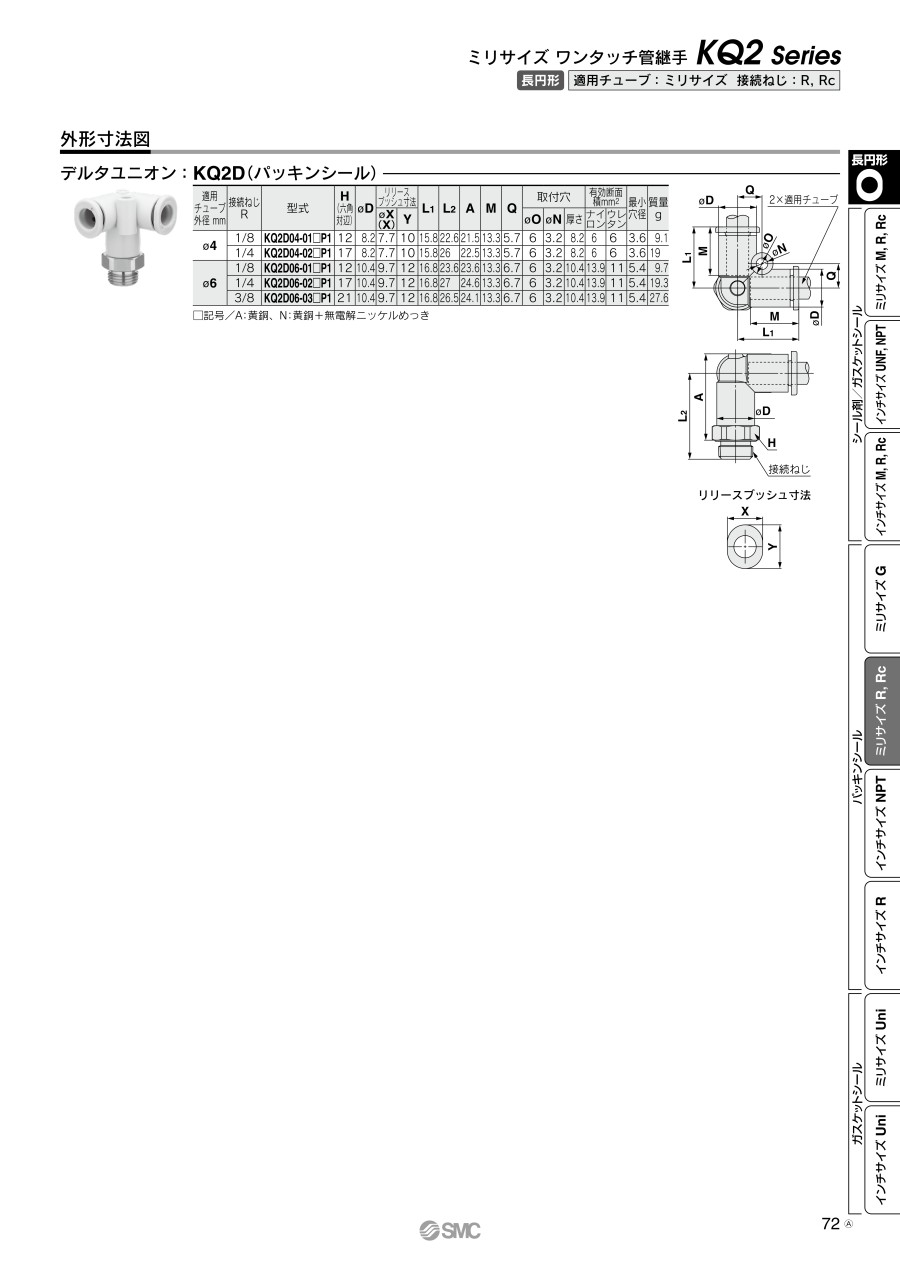

リリースブッシュ形状:長円形

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD	リリースブッシュ寸法		L₁	L₂	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD	φX （X）	Y	L₁	L₂	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2D04-01□P1	12	8.2	7.7	10	15.8	22.6	21.5	13.3	5.7	6	3.2	6	6	3.6	9.1
φ4	1/4	KQ2D04-02□P1	17	8.2	7.7	10	15.8	26	22.5	13.3	5.7	6	3.2	6	6	3.6	19
φ6	1/8	KQ2D06-01□P1	12	10.4	9.7	12	16.8	23.6	23.6	13.3	6.7	6	3.2	13.9	11	5.4	9.7
	1/4	KQ2D06-02□P1	17	10.4	9.7	12	16.8	27	24.6	13.3	6.7	6	3.2	13.9	11	5.4	19.3
	3/8	KQ2D06-03□P1	21	10.4	9.7	12	16.8	26.5	24.1	13.3	6.7	6	3.2	13.9	11	5.4	27.6

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続ねじ

リリースブッシュ形状

最小発注数量

[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	1/4	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	1/4	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/4	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/4	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	3/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	3/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	1/4	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	1/4	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	3/8	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	3/8	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	1/2	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	1/2	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	12	1/4	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	1/4	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	12	3/8	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	3/8	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	12	1/2	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	1/2	真円形	5個

通常単価(税別) (税込単価)	通常出荷日

471円 ( 518円 )	51日目
727円 ( 800円 )	51日目
501円 ( 551円 )	51日目
773円 ( 850円 )	51日目
502円 ( 552円 )	51日目
776円 ( 854円 )	51日目
534円 ( 587円 )	51日目
824円 ( 906円 )	51日目
517円 ( 569円 )	6日目
836円 ( 920円 )	51日目
534円 ( 587円 )	6日目
824円 ( 906円 )	51日目
534円 ( 587円 )	51日目
824円 ( 906円 )	51日目
581円 ( 639円 )	51日目
897円 ( 987円 )	51日目
610円 ( 671円 )	51日目
934円 ( 1,027円 )	51日目
673円 ( 740円 )	51日目
1,031円 ( 1,134円 )	51日目
565円 ( 622円 )	6日目
613円 ( 674円 )	51日目
597円 ( 657円 )	51日目
628円 ( 691円 )	51日目
628円 ( 691円 )	51日目
674円 ( 741円 )	51日目
721円 ( 793円 )	51日目
785円 ( 864円 )	51日目
753円 ( 828円 )	6日目
816円 ( 898円 )	51日目
832円 ( 915円 )	51日目
925円 ( 1,018円 )	51日目
832円 ( 915円 )	51日目
910円 ( 1,001円 )	51日目
846円 ( 931円 )	51日目
926円 ( 1,019円 )	51日目
893円 ( 982円 )	6日目
987円 ( 1,086円 )	51日目

詳細情報

基本情報

基本情報

バリエーション充実のSMC社のワンタッチ管継手。
【特長】
・軽量・コンパクト化。
・真空-100kPa～使用可能。
・チューブ着脱性向上。
・座面での弾性体シールのため繰り返し6～10回程度の再配管が可能なパッキンシール。
・パッキンシール採用によりシール剤カス・ハミ出し防止。
【用途】
・めねじ部からの直角2方向の分岐配管に使用。

【カタログはこちらをご参照ください】
・リリースブッシュ長円（P.72）真円（P.183）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（パッキンシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
