ワンタッチ管継手 KQ2シリーズ 六角穴付ハーフユニオン KQ2S（パッキンシール）
- 通常単価(税別)
- 258円～1,248円
- 税込単価
- 284円～1,373円
通常出荷日：在庫品1日目～51日目一部当日出荷可能
SMC社のワンタッチ継手、六角穴付ハーフユニオン：KQ2S（パッキンシール）。【特長】・チューブ着脱性...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が111型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
KQ2S03／04シリーズ
リリースブッシュ
KQ2S04／06／08／10／12／16シリーズ
製品仕様
KQ2S03／04 商品イメージ例
KQ2S04／06／08／10／12／16 商品イメージ例
仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | ISO 16030（管用並行ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シールリング | |
- ※ 注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
- ※ 注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | C3604, PBT |
|---|---|
| スタッド | C3604（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング、シールリング | NBR |
KQ2S03／04シリーズ
| 適用チューブ外径 インチ | 接続ねじ NPT | 型番 | H （六角対辺） | φD | リリース ブッシュ寸法 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||
| φ5/32 | 1/16 | KQ2S03-33□P1 | 2.78 | 12 | 7.7 | 10 | 19 | 16.3 | 13.6 | 13.3 | 4.1 | 3.6 | 2.8 | 7.5 |
| 1/8 | KQ2S03-34□P1 | 2.78 | 14 | 7.7 | 10 | 17.3 | 16.3 | 11.9 | 13.3 | 4.1 | 3.6 | 2.8 | 9.2 | |
| φ3/16 | 1/8 | KQ2S05-34□P1 | 3.57 | 14 | 8.4 | 11 | 19.8 | 18.8 | 14.4 | 13.3 | 7.8 | 6.5 | 3.6 | 11.7 |
- ※ □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
KQ2S04／06／08／10／12／16シリーズ
| 適用チューブ外径 mm | 接続ねじ G | 型番 | H （六角対辺） | φD注） | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||
| φ4 | 1/8 | KQ2S04-G01□ | 3 | 13 | 20.6 | 19.6 | 15.1 | 13.3 | 4.1 | 3.6 | 3.1 | 11.6 |
| φ6 | 1/8 | KQ2S06-G01□ | 4 | 13 | 19.8 | 18.8 | 14.3 | 13.3 | 10 | 9.9 | 4.1 | 9.7 |
| 1/4 | KQ2S06-G02□ | 4 | 18 | 19.8 | 18.8 | 13.3 | 13.3 | 10.7 | 10 | 4.1 | 18 | |
| φ8 | 1/8 | KQ2S08-G01□ | 5 | 13 | 21.7 | 19.7 | 16.2 | 14.2 | 17.2 | 16.2 | 5.1 | 9.5 |
| 1/4 | KQ2S08-G02□ | 6 | 18 | 20.5 | 19.5 | 14 | 14.2 | 23.3 | 16.2 | 6.1 | 17.2 | |
| 3/8 | KQ2S08-G03□ | 6 | 22 | 20.7 | 19.7 | 13.2 | 14.2 | 23.3 | 16.2 | 6.1 | 27.1 | |
| φ10 | 1/8 | KQ2S10-G01□ | 5 | 15.6 | 23 | 21.1 | 17.5 | 15.6 | 17.2 | 16.2 | 5.1 | 10.9 |
| 1/4 | KQ2S10-G02□ | 8 | 18 | 24.1 | 20.1 | 17.6 | 15.6 | 39 | 26.6 | 8.1 | 19.2 | |
| 3/8 | KQ2S10-G03□ | 8 | 22 | 21.4 | 20.1 | 13.9 | 15.6 | 39 | 26.6 | 8.1 | 25 | |
| 1/2 | KQ2S10-G04□ | 8 | 26 | 21.1 | 20.1 | 12.1 | 15.6 | 39 | 26.6 | 8.1 | 34.1 | |
| φ12 | 1/4 | KQ2S12-G02□ | 8 | 18.2 | 25.6 | 21.5 | 19.1 | 17 | 46 | 44.5 | 8.1 | 18.3 |
| 3/8 | KQ2S12-G03□ | 10 | 22 | 23.8 | 21.8 | 16.3 | 17 | 60 | 44.5 | 10.1 | 25.7 | |
| 1/2 | KQ2S12-G04□ | 10 | 26 | 22.8 | 21.8 | 13.8 | 17 | 60 | 44.5 | 10.1 | 35.6 | |
| φ16 | 3/8 | KQ2S16-G03□ | 10 | 23.6 | 30.8 | 25.4 | 23.3 | 20.6 | 81 | 67 | 10.1 | 29.2 |
| 1/2 | KQ2S16-G04□ | 12 | 26 | 30.3 | 26.1 | 21.3 | 20.6 | 113 | 67 | 12.1 | 45.8 | |
- ※ （注）φDは最大径を意味します。
- ※ □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
765円 ( 842円 ) | 51日目 |
819円 ( 901円 ) | 9日目 |
376円 ( 414円 ) | 51日目 |
585円 ( 644円 ) | 51日目 |
392円 ( 431円 ) | 51日目 |
609円 ( 670円 ) | 51日目 |
346円 ( 381円 ) | 51日目 |
538円 ( 592円 ) | 51日目 |
362円 ( 398円 ) | 51日目 |
562円 ( 618円 ) | 51日目 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 6日目 |
481円 ( 529円 ) | 51日目 |
370円 ( 407円 ) | 6日目 |
376円 ( 414円 ) | 6日目 |
385円 ( 424円 ) | 6日目 |
392円 ( 431円 ) | 51日目 |
394円 ( 433円 ) | 51日目 |
611円 ( 672円 ) | 51日目 |
409円 ( 450円 ) | 51日目 |
635円 ( 699円 ) | 51日目 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 6日目 |
289円 ( 318円 ) | 6日目 |
510円 ( 561円 ) | 51日目 |
513円 ( 564円 ) | 51日目 |
337円 ( 371円 ) | 6日目 |
534円 ( 587円 ) | 51日目 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
411円 ( 452円 ) | 6日目 |
441円 ( 485円 ) | 6日目 |
427円 ( 470円 ) | 6日目 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 51日目 |
482円 ( 530円 ) | 51日目 |
757円 ( 833円 ) | 51日目 |
443円 ( 487円 ) | 51日目 |
460円 ( 506円 ) | 51日目 |
394円 ( 433円 ) | 51日目 |
409円 ( 450円 ) | 6日目 |
394円 ( 433円 ) | 51日目 |
409円 ( 450円 ) | 51日目 |
476円 ( 524円 ) | 51日目 |
505円 ( 556円 ) | 51日目 |
340円 ( 374円 ) | 6日目 |
355円 ( 391円 ) | 6日目 |
337円 ( 371円 ) | 6日目 |
354円 ( 389円 ) | 51日目 |
386円 ( 425円 ) | 6日目 |
443円 ( 487円 ) | 51日目 |
485円 ( 534円 ) | 6日目 |
500円 ( 550円 ) | 6日目 |
597円 ( 657円 ) | 在庫品1日目当日出荷可能 |
586円 ( 645円 ) | 6日目 |
635円 ( 699円 ) | 51日目 |
441円 ( 485円 ) | 51日目 |
458円 ( 504円 ) | 51日目 |
441円 ( 485円 ) | 6日目 |
458円 ( 504円 ) | 51日目 |
493円 ( 542円 ) | 6日目 |
詳細情報
基本情報
SMC社のワンタッチ継手、六角穴付ハーフユニオン：KQ2S（パッキンシール）。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・ボディの六角頭部を六角レンチで締め付ける狭いスペース用ハーフユニオン
【カタログはこちらをご参照ください】

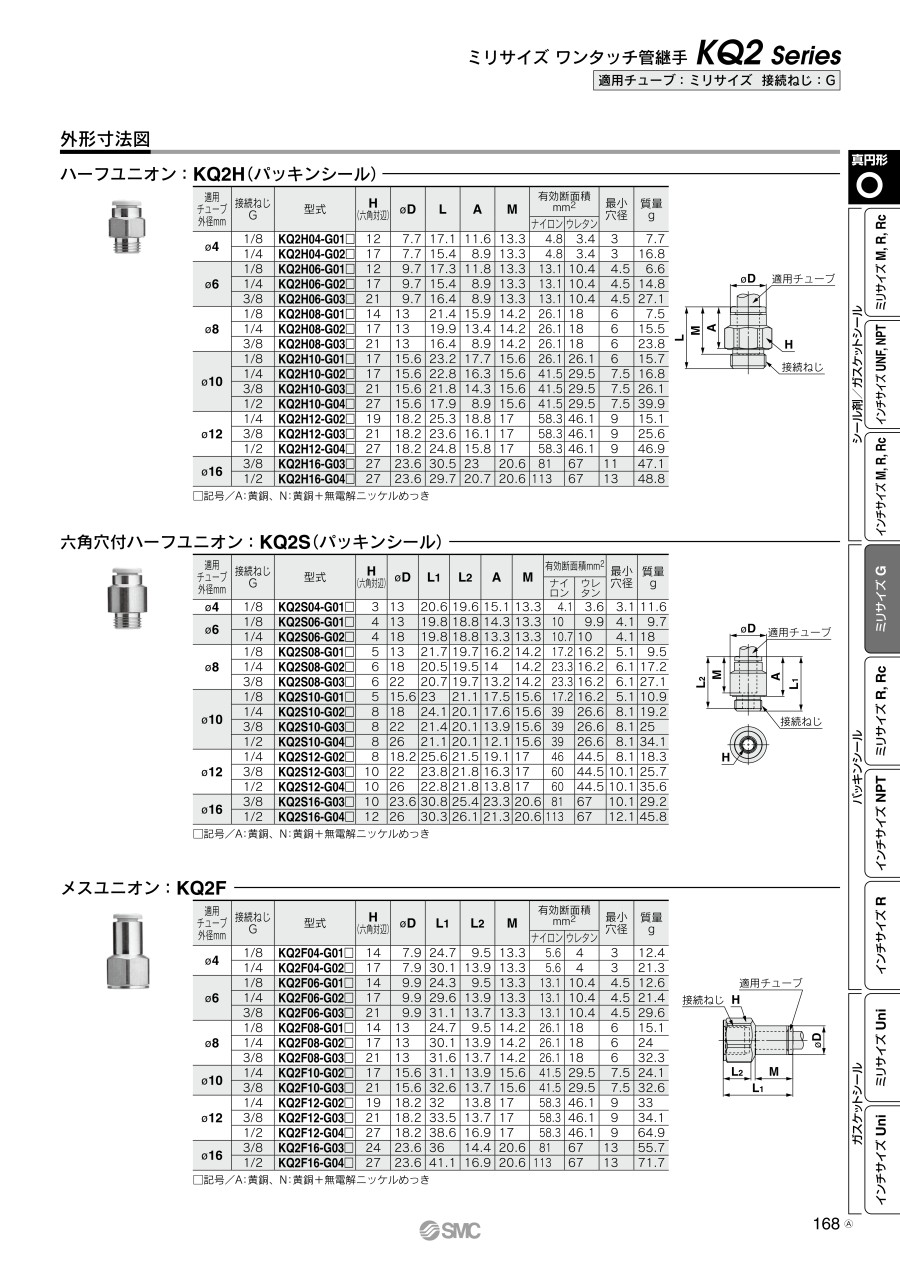

・適用チューブ外径ミリ 接続ねじ［G］ リリースブッシュ 長円（P.60） 真円（P.168）
・適用チューブ外径ミリ 接続ねじ［R］ リリースブッシュ 長円（P.68） 真円（P.176）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.76） 真円（P.188）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ 六角穴付ハーフユニオン KQ2S（パッキンシール）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
