ワンタッチ管継手 KQ2シリーズ サービスチーズユニオン KQ2Y（シール剤・シール剤無し）
- 通常単価(税別)
- 385円～2,093円
- 税込単価
- 424円～2,302円
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空－100kPa～使用可能・ね...
詳細を確認- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

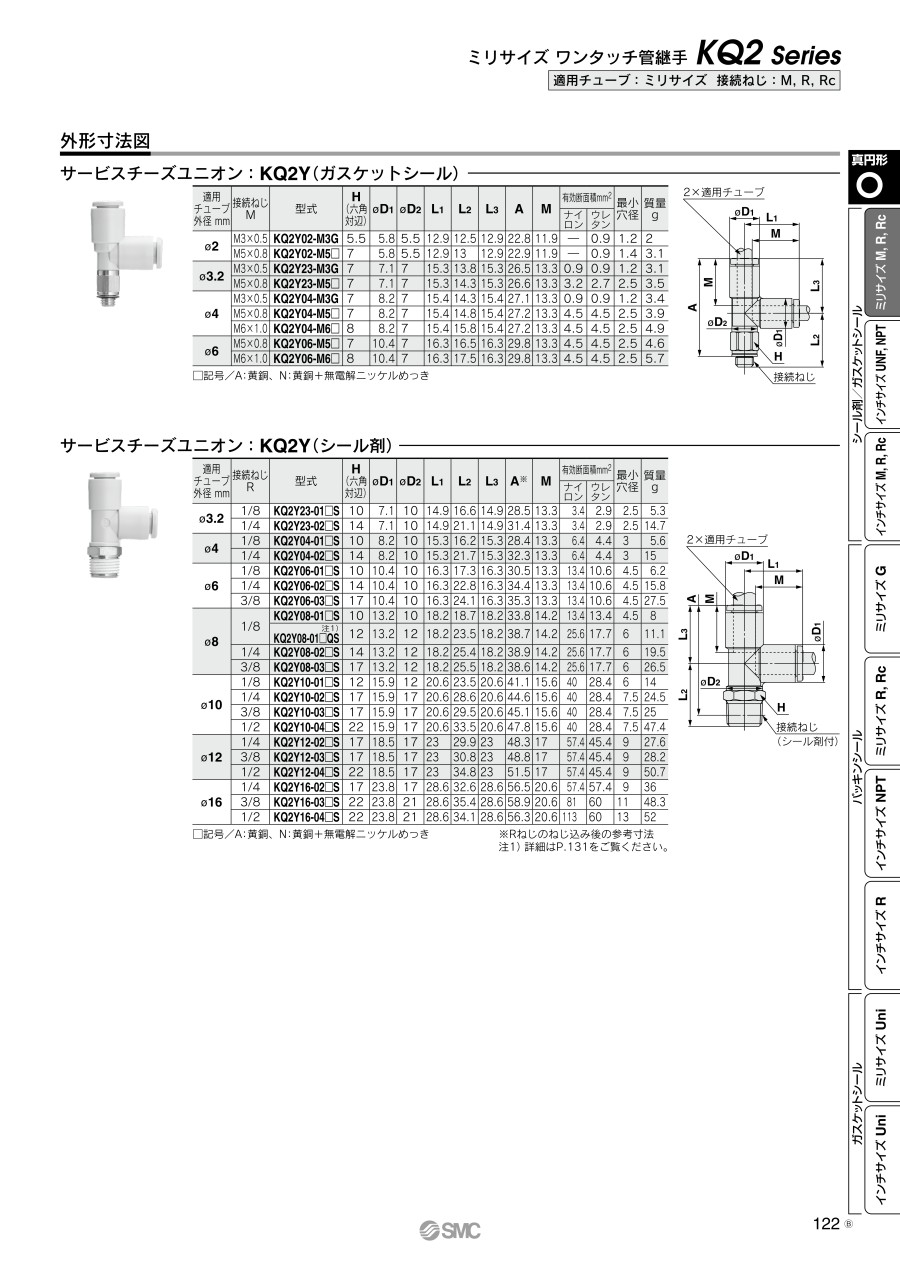

外形図
KQ2Y（シール剤）
製品仕様
KQ2Y（シール剤）
単位：mm
| 適用チューブ外径 mm | 接続ねじ R | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | L3 | A※ | M | 有効断面積 mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||||
| φ3.2 | 1/8 | KQ2Y23-01□S1 | 10 | 7.1 | 6.7 | 9.5 | 10 | 14.9 | 16.6 | 14.9 | 28.5 | 13.3 | 3.4 | 2.9 | 2.5 | 5.3 |
| 1/4 | KQ2Y23-02□S1 | 14 | 7.1 | 6.7 | 9.5 | 10 | 14.9 | 21.1 | 14.9 | 31.4 | 13.3 | 3.4 | 2.9 | 2.5 | 14.7 | |
| φ4 | 1/8 | KQ2Y04-01□S1 | 10 | 8.2 | 7.7 | 10 | 10 | 15.3 | 16.2 | 15.3 | 28.4 | 13.3 | 6.4 | 4.4 | 3 | 5.6 |
| 1/4 | KQ2Y04-02□S1 | 14 | 8.2 | 7.7 | 10 | 10 | 15.3 | 21.7 | 15.3 | 32.3 | 13.3 | 6.4 | 4.4 | 3 | 15 | |
| φ6 | 1/8 | KQ2Y06-01□S1 | 10 | 10.4 | 9.7 | 12 | 10 | 16.3 | 17.3 | 16.3 | 30.5 | 13.3 | 13.4 | 10.6 | 4.5 | 6.2 |
| 1/4 | KQ2Y06-02□S1 | 14 | 10.4 | 9.7 | 12 | 10 | 16.3 | 22.8 | 16.3 | 34.4 | 13.3 | 13.4 | 10.6 | 4.5 | 15.8 | |
| 3/8 | KQ2Y06-03□S1 | 17 | 10.4 | 9.7 | 12 | 10 | 16.3 | 24.1 | 16.3 | 35.3 | 13.3 | 13.4 | 10.6 | 4.5 | 27.5 | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
- ※ Rねじのねじ込み後の参考寸法
ミリサイズ ワンタッチ管継手 KQ2シリーズ共通の仕様（参考）
■構造
■適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ3.2,φ4,φ6 |
■仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
■主要部品材質
| ボディ | C3604,PBT,PP,SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
937円 ( 1,031円 ) | 51日目 |
931円 ( 1,024円 ) | 51日目 |
948円 ( 1,043円 ) | 51日目 |
937円 ( 1,031円 ) | 51日目 |
931円 ( 1,024円 ) | 51日目 |
948円 ( 1,043円 ) | 51日目 |
550円 ( 605円 ) | 51日目 |
576円 ( 634円 ) | 51日目 |
609円 ( 670円 ) | 51日目 |
931円 ( 1,024円 ) | 51日目 |
972円 ( 1,069円 ) | 51日目 |
931円 ( 1,024円 ) | 51日目 |
972円 ( 1,069円 ) | 51日目 |
528円 ( 581円 ) | 51日目 |
563円 ( 619円 ) | 6日目 |
530円 ( 583円 ) | 51日目 |
1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 51日目 |
721円 ( 793円 ) | 51日目 |
948円 ( 1,043円 ) | 51日目 |
1,002円 ( 1,102円 ) | 51日目 |
1,072円 ( 1,179円 ) | 51日目 |
960円 ( 1,056円 ) | 51日目 |
1,002円 ( 1,102円 ) | 51日目 |
1,072円 ( 1,179円 ) | 51日目 |
690円 ( 759円 ) | 51日目 |
705円 ( 776円 ) | 51日目 |
734円 ( 807円 ) | 51日目 |
1,215円 ( 1,337円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 51日目 |
1,147円 ( 1,262円 ) | 51日目 |
1,053円 ( 1,158円 ) | 51日目 |
1,075円 ( 1,183円 ) | 51日目 |
1,147円 ( 1,262円 ) | 51日目 |
900円 ( 990円 ) | 51日目 |
885円 ( 974円 ) | 51日目 |
914円 ( 1,005円 ) | 51日目 |
977円 ( 1,075円 ) | 51日目 |
1,281円 ( 1,409円 ) | 51日目 |
1,325円 ( 1,458円 ) | 51日目 |
1,418円 ( 1,560円 ) | 51日目 |
1,281円 ( 1,409円 ) | 51日目 |
1,325円 ( 1,458円 ) | 51日目 |
1,694円 ( 1,863円 ) | 51日目 |
1,029円 ( 1,132円 ) | 51日目 |
1,044円 ( 1,148円 ) | 51日目 |
1,044円 ( 1,148円 ) | 51日目 |
1,044円 ( 1,148円 ) | 6日目 |
1,514円 ( 1,665円 ) | 51日目 |
1,567円 ( 1,724円 ) | 51日目 |
1,737円 ( 1,911円 ) | 51日目 |
1,514円 ( 1,665円 ) | 51日目 |
1,566円 ( 1,723円 ) | 51日目 |
1,944円 ( 2,138円 ) | 51日目 |
2,035円 ( 2,239円 ) | 51日目 |
2,035円 ( 2,239円 ) | 51日目 |
2,093円 ( 2,302円 ) | 51日目 |
862円 ( 948円 ) | 51日目 |
948円 ( 1,043円 ) | 51日目 |
400円 ( 440円 ) | 51日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空－100kPa～使用可能
・ねじ部材質／表面処理（有orなし）：2種
・選べる表面処理：黄銅（めっきなし）、黄銅＋無電解ニッケルめっき
【用途】
・めねじ部からの同一方向および90度方向の分岐配管に使用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R］ リリースブッシュ 長円（P.21） 真円（P.122）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.44） 真円（P.150）
・適用チューブ外径インチ 接続ねじ［R］ リリースブッシュ 長円（P.53） 真円（P.161）
※オーダーメイド／クリーンシリーズ P.27、48、55、131、156、163
ご注意
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
よくあるご質問（FAQ）
使用流体温度は0～40℃（凍結なきこと）です。
各シリーズの現品識別方法はあるか？
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
