SMC

ワンタッチ管継手 KQ2シリーズクロス KQ2TW

カタログ

通常単価(税別): 626円～1,397円

税込単価: 689円～1,537円

通常出荷日：在庫品1日目～51日目一部当日出荷可能

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空－100kPa～使用可能【用...

詳細を確認

4.54.5

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズレジューサ KQ2R

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズチーズ KQ2T

通常価格(税別)： 398円 (税込価格：438円)

通常出荷日：在庫品1日目

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

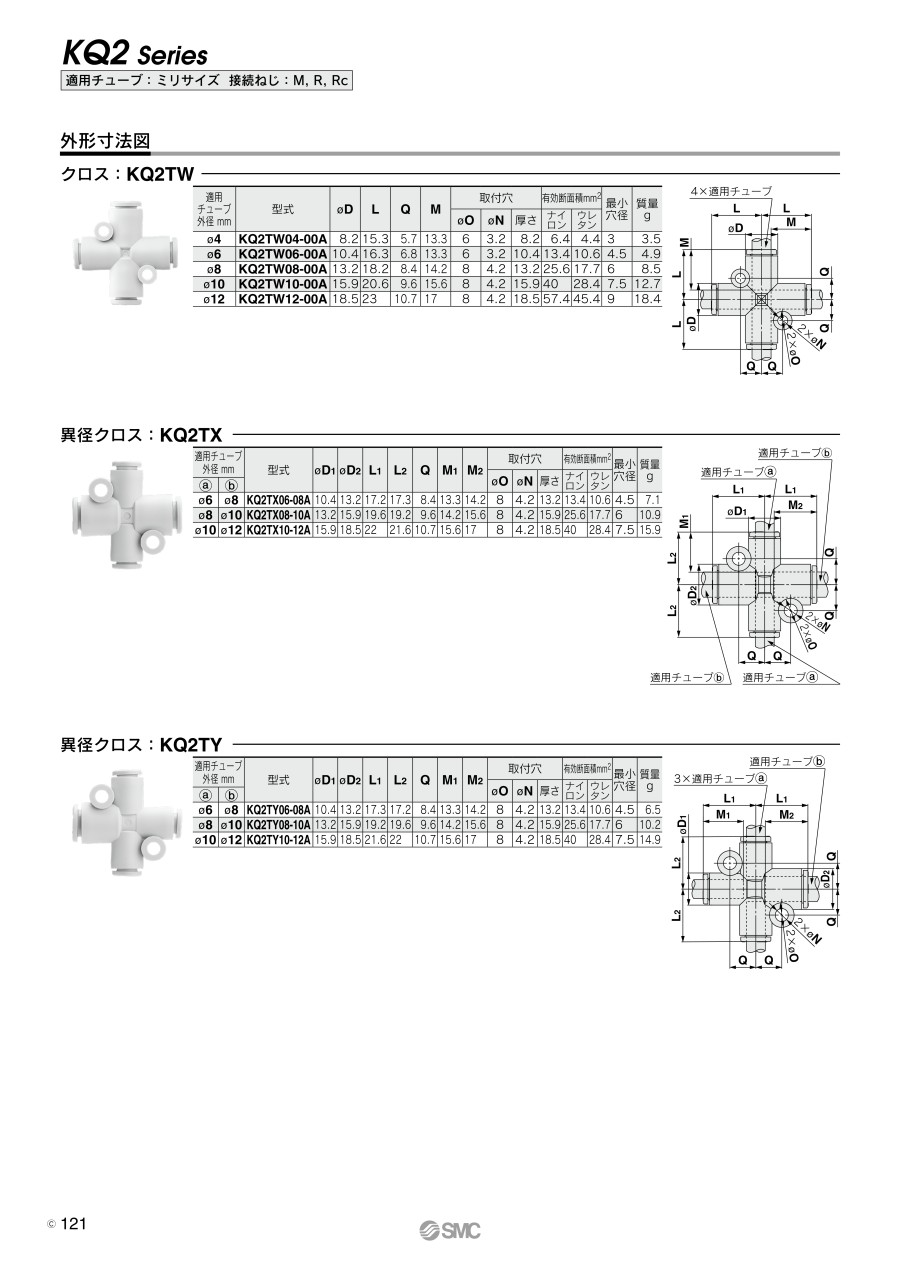

外形図

製品仕様

単位：mm

適用チューブ外径 mm	型番	φD	リリースブッシュ寸法		L	Q	M	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	型番	φD	X	Y	L	Q	M	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	KQ2TW04-00A1	8.2	7.7	10	15.3	5.7	13.3	6	3.2	6.4	4.4	3	3.5
φ6	KQ2TW06-00A1	10.4	9.7	12	16.3	6.8	13.3	6	3.2	13.4	10.6	4.5	4.9

ミリサイズワンタッチ管継手 KQ2シリーズ共通の仕様（参考）

■構造

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ3.2,φ4,φ6

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディ	C3604,PBT,PP,SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

色

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

5/32	5/32	白	真円形	白	なし	10個
4	4	白	真円形	白	なし	10個
4	4	白	長円形	白	なし	10個
6	6	白	真円形	白	なし	10個
6	6	白	長円形	白	なし	10個
1/4	1/4	白	真円形	白	なし	10個
8	8	白	真円形	白	なし	10個
5/16	5/16	白	真円形	白	なし	10個
10	10	白	真円形	白	なし	5個
3/8	3/8	白	真円形	白	なし	10個
12	12	白	真円形	白	なし	5個
1/2	1/2	白	真円形	白	なし	10個
5/32	5/32	白	真円形	オレンジ	なし	10個
5/32	5/32	白	長円形	オレンジ	なし	10個
4	4	白	真円形	ライトグレー	なし	5個
4	4	白	長円形	ライトグレー	なし	10個
4	4	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
4	4	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
4	4	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
6	6	白	真円形	ライトグレー	なし	5個
6	6	白	長円形	ライトグレー	なし	10個
6	6	白	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
6	8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
6	6	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
6	6	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
1/4	1/4	白	真円形	オレンジ	なし	10個
1/4	1/4	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
1/4	1/4	黒	真円形	オレンジ	ボディ色変更（黒）	10個
8	8	白	真円形	ライトグレー	なし	5個
8	8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
8	8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
5/16	5/16	白	真円形	オレンジ	なし	10個
10	10	白	真円形	ライトグレー	なし	5個
10	10	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
10	10	黒	真円形	ライトグレー	ボディ色変更（黒）	5個
3/8	3/8	白	真円形	オレンジ	なし	10個
3/8	3/8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
12	12	白	真円形	ライトグレー	なし	5個
12	12	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	5個
12	12	黒	真円形	ライトグレー	ボディ色変更（黒）	5個
1/2	1/2	白	真円形	オレンジ	なし	10個

通常単価(税別) (税込単価)	通常出荷日

1,178円 ( 1,296円 )	51日目
737円 ( 811円 )	51日目
738円 ( 812円 )	在庫品1日目当日出荷可能
736円 ( 810円 )	在庫品1日目当日出荷可能
734円 ( 807円 )	51日目
1,176円 ( 1,294円 )	51日目
877円 ( 965円 )	在庫品1日目当日出荷可能
772円 ( 849円 )	51日目
855円 ( 941円 )	6日目
1,397円 ( 1,537円 )	51日目
1,028円 ( 1,131円 )	51日目
1,156円 ( 1,272円 )	51日目
635円 ( 699円 )	6日目
635円 ( 699円 )	51日目
636円 ( 700円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	在庫品1日目当日出荷可能
697円 ( 767円 )	9日目
626円 ( 689円 )	51日目
627円 ( 690円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	51日目
626円 ( 689円 )	51日目
626円 ( 689円 )	51日目
627円 ( 690円 )	在庫品1日目当日出荷可能
631円 ( 694円 )	在庫品1日目当日出荷可能
931円 ( 1,024円 )	9日目
657円 ( 723円 )	51日目
636円 ( 700円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	51日目
626円 ( 689円 )	51日目
663円 ( 729円 )	51日目
705円 ( 776円 )	在庫品1日目当日出荷可能
738円 ( 812円 )	51日目
814円 ( 895円 )	在庫品1日目当日出荷可能
857円 ( 943円 )	6日目
821円 ( 903円 )	51日目
887円 ( 976円 )	在庫品1日目当日出荷可能
881円 ( 969円 )	51日目
881円 ( 969円 )	51日目
1,021円 ( 1,123円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空－100kPa～使用可能
【用途】
・4方向のチューブ同士の分岐接続に使用

【カタログはこちらをご参照ください】
・適用チューブ外径ミリリリースブッシュ長円（P.20）真円（P.121）
・適用チューブ外径インチリリースブッシュ長円（P.43）真円（P.149）
※オーダーメイド／クリーンシリーズ P.27、48、131、156

ご注意

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズクロス KQ2TWのレビュー

4.5平均満足度：4.54件のレビュー

星5
75%
星4
0%
星3
25%
星2
0%
星1
0%

エア配管分岐用

満足度：5.02021/04/22

3台のエアシリンダーへチューブ配管する際の分岐に使用しました。クロス形状が使用した装置にピッタリ合っていたので、エアチュ...もっと読む

0人が参考にしています。

印刷物を吸着する際に

満足度：3.02019/05/08

吸着するもとのチューブは1本で、それを分岐するために購入しました。小型になっており、これ以上小型になると使いにくくなって...もっと読む

0人が参考にしています。

不活性ガスのラインで使用しています

満足度：5.02019/03/27

窒素を始めとする不活性ガスのラインで使用しています。ワンタッチで取り付けができるので選定しました。配管する場所が多いので...もっと読む

0人が参考にしています。

ビール用の二酸化炭素の配管に

満足度：5.02019/03/27

他のメーカーの商品も使ったことがありますが、数年前から使用しており信頼できるメーカーなので購入しました。取り扱いも慣れて...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
