ワンタッチ管継手 KQ2シリーズ ユニバーサルメスエルボ KQ2VF（シール剤付・シール剤無し）
- 通常単価(税別)
- 528円～2,037円
- 税込単価
- 581円～2,241円
通常出荷日：在庫品1日目～51日目一部当日出荷可能
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化【用途】・めねじおよびおねじ、どち...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が169型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

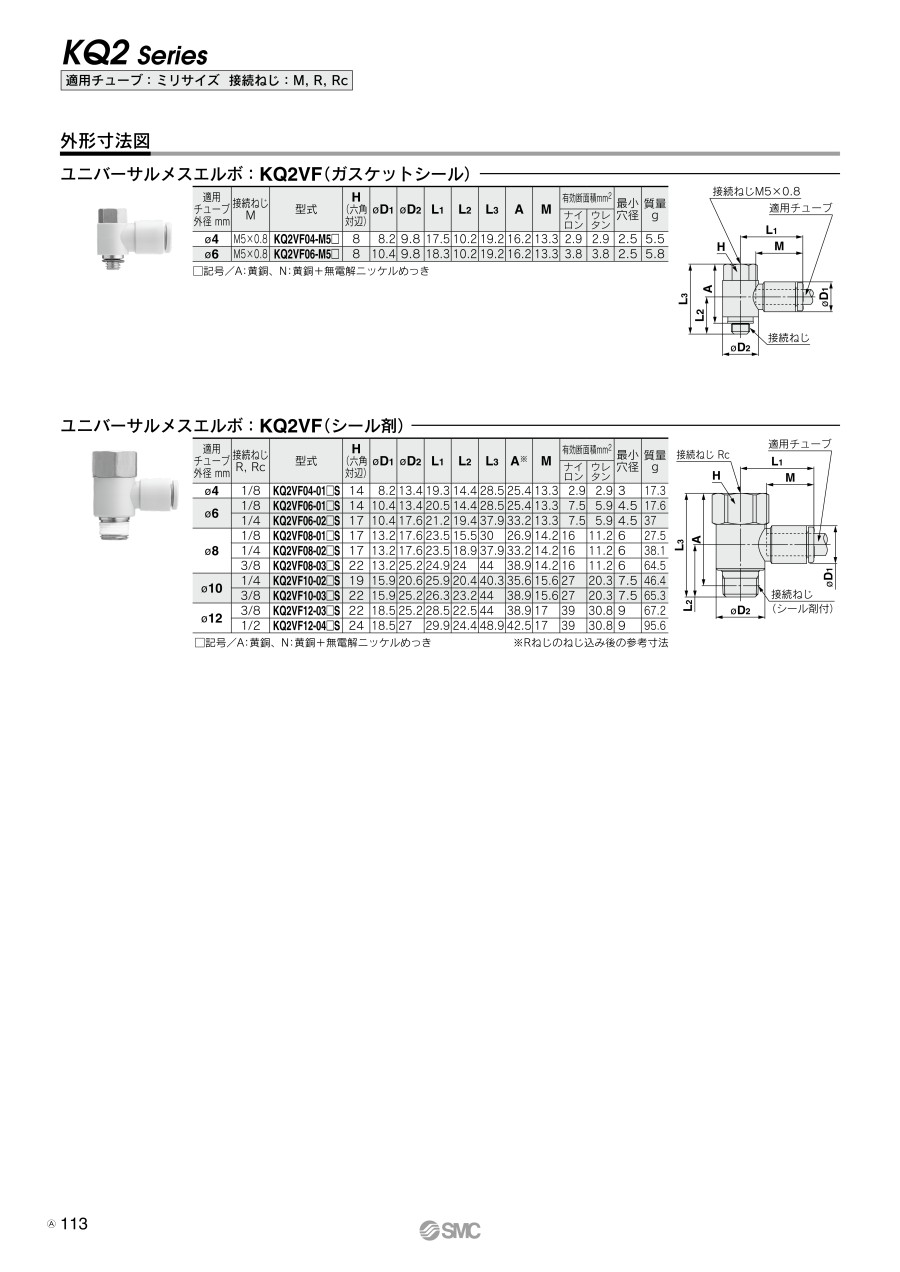

外形図
KQ2VF（シール剤）
製品仕様
KQ2VF（シール剤）の外観
接続ねじ：NPT
| 適用チューブ外径インチ | 接続ねじ NPT | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | L3 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||||
| φ1/8 | 1/8 | KQ2VF01-34□S1 | 14.29 | 7.1 | 6.7 | 9.5 | 13.4 | 19.3 | 14.4 | 28.5 | 25.3 | 13.3 | 2.2 | 1.9 | 2.5 | 18 |
| φ5/32 | 1/8 | KQ2VF03-34□S1 | 14.29 | 8.2 | 7.7 | 10 | 13.4 | 19.3 | 14.4 | 28.5 | 25.3 | 13.3 | 2.9 | 2.9 | 3 | 18.1 |
| φ3/16 | 1/8 | KQ2VF05-34□S1 | 14.29 | 9.1 | 8.4 | 11 | 13.4 | 19.6 | 14.4 | 28.5 | 25.3 | 13.3 | 4.5 | 3.7 | 3.5 | 18.2 |
| 適用チューブ外径インチ | 接続ねじ NPT | 型番 | H （六角対辺） | φD1注） | φD2 | L1 | L2 | L3 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||||
| φ1/8 | 1/8 | KQ2VF01-34□S | 14.29 | 7.1 | 13.4 | 19.3 | 14.4 | 28.5 | 25.3 | 13.3 | 2.2 | 1.9 | 2.5 | 18 |
| φ5/32 | 1/8 | KQ2VF03-34□S | 14.29 | 8.2 | 13.4 | 19.3 | 14.4 | 28.5 | 25.3 | 13.3 | 2.9 | 2.9 | 3 | 18.1 |
| φ3/16 | 1/8 | KQ2VF05-34□S | 14.29 | 9.1 | 13.4 | 19.6 | 14.4 | 28.5 | 25.3 | 13.3 | 4.5 | 3.7 | 3.5 | 18.2 |
| φ1/4 | 1/8 | KQ2VF07-34□S | 14.29 | 11.1 | 13.4 | 20.6 | 14.4 | 28.5 | 25.3 | 13.3 | 7.7 | 6.6 | 4.6 | 18.5 |
| 1/4 | KQ2VF07-35□S | 17.46 | 11.1 | 17.6 | 21.3 | 19.4 | 37.9 | 33.5 | 13.3 | 7.7 | 6.6 | 4.6 | 38.4 | |
| φ5/16 | 1/8 | KQ2VF09-34□S | 17.46 | 13.2 | 17.6 | 23.5 | 15.5 | 30 | 26.8 | 14.2 | 16 | 11.2 | 6 | 28.7 |
| 1/4 | KQ2VF09-35□S | 17.46 | 13.2 | 17.6 | 23.5 | 18.9 | 37.9 | 33.5 | 14.2 | 16 | 11.2 | 6 | 39.3 | |
| 3/8 | KQ2VF09-36□S | 22.23 | 13.2 | 25.2 | 24.9 | 24 | 44 | 39.3 | 14.2 | 16 | 11.2 | 6 | 67.2 | |
| φ3/8 | 1/4 | KQ2VF11-35□S | 22.23 | 15.4 | 20.6 | 25.8 | 20.7 | 40.3 | 35.9 | 15.6 | 23.4 | 19.3 | 7 | 58.7 |
| 3/8 | KQ2VF11-36□S | 22.23 | 15.4 | 25.2 | 26.3 | 23.2 | 44 | 39.3 | 15.6 | 23.4 | 19.3 | 7 | 67.9 | |
| φ1/2 | 3/8 | KQ2VF13-36□S | 25.4 | 19.3 | 27 | 30.5 | 21.2 | 40.7 | 36 | 17 | 38.8 | 34.3 | 9 | 69.8 |
| 1/2 | KQ2VF13-37□S | 25.4 | 19.3 | 27 | 30.5 | 24.4 | 48.9 | 42.5 | 17 | 38.8 | 34.3 | 9 | 105.7 | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。
※NPTねじのねじ込み後の参考寸法
接続ねじ：Rc, R
| 適用チューブ外径mm | 接続ねじ Rc, R | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | L3 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||||
| φ4 | 1/8 | KQ2VF04-01□S1 | 14 | 8.2 | 7.7 | 10 | 13.4 | 19.3 | 14.4 | 28.5 | 25.4 | 13.3 | 2.9 | 2.9 | 3 | 17.3 |
| φ6 | 1/8 | KQ2VF06-01□S1 | 14 | 10.4 | 9.7 | 12 | 13.4 | 20.5 | 14.4 | 28.5 | 25.4 | 13.3 | 7.5 | 5.9 | 4.5 | 17.6 |
| 1/4 | KQ2VF06-02□S1 | 17 | 10.4 | 9.7 | 12 | 17.6 | 21.2 | 19.4 | 37.9 | 33.2 | 13.3 | 7.5 | 5.9 | 4.5 | 37 | |
| 適用チューブ外径mm | 接続ねじ R,Rc | 型番 | H （六角対辺） | φD1注） | φD2 | L1 | L2 | L3 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||||
| φ4 | 1/8 | KQ2VF04-01□S | 14 | 8.2 | 13.4 | 19.3 | 14.4 | 28.5 | 25.4 | 13.3 | 2.9 | 2.9 | 3 | 17.3 |
| φ6 | 1/8 | KQ2VF06-01□S | 14 | 10.4 | 13.4 | 20.5 | 14.4 | 28.5 | 25.4 | 13.3 | 7.5 | 5.9 | 4.5 | 17.6 |
| 1/4 | KQ2VF06-02□S | 17 | 10.4 | 17.6 | 21.2 | 19.4 | 37.9 | 33.2 | 13.3 | 7.5 | 5.9 | 4.5 | 37 | |
| φ8 | 1/8 | KQ2VF08-01□S | 17 | 13.2 | 17.6 | 23.5 | 15.5 | 30 | 26.9 | 14.2 | 16 | 11.2 | 6 | 27.5 |
| 1/4 | KQ2VF08-02□S | 17 | 13.2 | 17.6 | 23.5 | 18.9 | 37.9 | 33.2 | 14.2 | 16 | 11.2 | 6 | 38.1 | |
| 3/8 | KQ2VF08-03□S | 22 | 13.2 | 25.2 | 24.9 | 24 | 44 | 38.9 | 14.2 | 16 | 11.2 | 6 | 64.5 | |
| φ10 | 1/4 | KQ2VF10-02□S | 19 | 15.9 | 20.6 | 25.9 | 20.4 | 40.3 | 35.6 | 15.6 | 27 | 20.3 | 7.5 | 46.4 |
| 3/8 | KQ2VF10-03□S | 22 | 15.9 | 25.2 | 26.3 | 23.2 | 44 | 38.9 | 15.6 | 27 | 20.3 | 7.5 | 65.3 | |
| φ12 | 3/8 | KQ2VF12-03□S | 22 | 18.5 | 25.2 | 28.5 | 22.5 | 44 | 38.9 | 17 | 39 | 30.8 | 9 | 67.2 |
| 1/2 | KQ2VF12-04□S | 24 | 18.5 | 27 | 29.9 | 24.4 | 48.9 | 42.5 | 17 | 39 | 30.8 | 9 | 95.6 | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。
※Rねじのねじ込み後の参考寸法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,148円 ( 1,263円 ) | 51日目 |
769円 ( 846円 ) | 51日目 |
1,148円 ( 1,263円 ) | 51日目 |
1,072円 ( 1,179円 ) | 51日目 |
1,148円 ( 1,263円 ) | 51日目 |
1,149円 ( 1,264円 ) | 51日目 |
840円 ( 924円 ) | 51日目 |
805円 ( 886円 ) | 51日目 |
1,153円 ( 1,268円 ) | 51日目 |
1,279円 ( 1,407円 ) | 51日目 |
1,176円 ( 1,294円 ) | 51日目 |
851円 ( 936円 ) | 51日目 |
1,140円 ( 1,254円 ) | 51日目 |
1,275円 ( 1,403円 ) | 51日目 |
1,401円 ( 1,541円 ) | 51日目 |
1,712円 ( 1,883円 ) | 51日目 |
1,154円 ( 1,269円 ) | 6日目 |
1,625円 ( 1,788円 ) | 51日目 |
1,786円 ( 1,965円 ) | 51日目 |
1,759円 ( 1,935円 ) | 51日目 |
1,333円 ( 1,466円 ) | 51日目 |
1,853円 ( 2,038円 ) | 51日目 |
2,037円 ( 2,241円 ) | 51日目 |
528円 ( 581円 ) | 51日目 |
573円 ( 630円 ) | 6日目 |
575円 ( 633円 ) | 51日目 |
611円 ( 672円 ) | 51日目 |
577円 ( 635円 ) | 51日目 |
603円 ( 663円 ) | 51日目 |
575円 ( 633円 ) | 51日目 |
573円 ( 630円 ) | 51日目 |
575円 ( 633円 ) | 51日目 |
611円 ( 672円 ) | 51日目 |
577円 ( 635円 ) | 6日目 |
931円 ( 1,024円 ) | 51日目 |
528円 ( 581円 ) | 6日目 |
528円 ( 581円 ) | 51日目 |
528円 ( 581円 ) | 51日目 |
573円 ( 630円 ) | 6日目 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
565円 ( 622円 ) | 51日目 |
565円 ( 622円 ) | 51日目 |
565円 ( 622円 ) | 51日目 |
560円 ( 616円 ) | 51日目 |
836円 ( 920円 ) | 9日目 |
646円 ( 711円 ) | 6日目 |
603円 ( 663円 ) | 6日目 |
575円 ( 633円 ) | 51日目 |
573円 ( 630円 ) | 51日目 |
575円 ( 633円 ) | 51日目 |
611円 ( 672円 ) | 51日目 |
577円 ( 635円 ) | 51日目 |
931円 ( 1,024円 ) | 51日目 |
549円 ( 604円 ) | 6日目 |
545円 ( 600円 ) | 51日目 |
545円 ( 600円 ) | 51日目 |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 51日目 |
578円 ( 636円 ) | 51日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじおよびおねじ、どちらからでも同一方向および90度方向の分岐に使用、多連接続も可能
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R,Rc］ リリースブッシュ 長円（P.14） 真円（P.113）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.38） 真円（P.143）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ユニバーサルメスエルボ KQ2VF（シール剤付・シール剤無し）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
