ワンタッチ管継手 KQ2シリーズ 45°エルボユニオン KQ2K（ガスケットシール）
- 通常単価(税別)
- 304円～1,351円
- 税込単価
- 334円～1,486円
通常出荷日：在庫品1日目～51日目一部当日出荷可能
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化【用途】・めねじ部からの45度方向...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が114型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

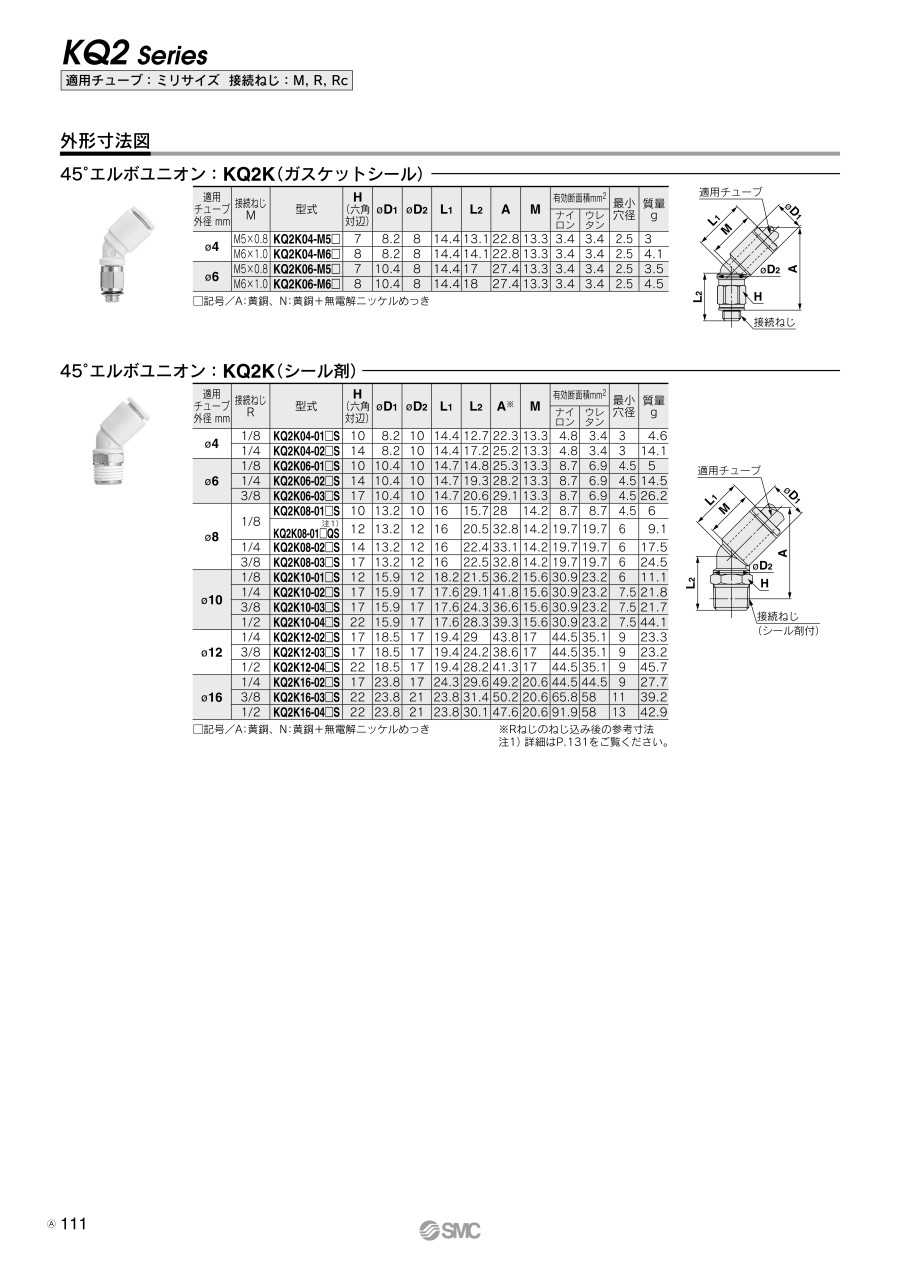

外形図
製品仕様
外観
接続ねじ：M
| 適用チューブ外径 mm | 接続ねじ M | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||||
| φ4 | M5×0.8 | KQ2K04-M5□1 | 7 | 8.2 | 7.7 | 10 | 8 | 14.4 | 13.1 | 22.8 | 13.3 | 3.4 | 3.4 | 2.5 | 3 |
| M6×1.0 | KQ2K04-M6□1 | 8 | 8.2 | 7.7 | 10 | 8 | 14.4 | 14.1 | 22.8 | 13.3 | 3.4 | 3.4 | 2.5 | 4.1 | |
| φ6 | M5×0.8 | KQ2K06-M5□1 | 7 | 10.4 | 9.7 | 12 | 8 | 14.4 | 17 | 27.4 | 13.3 | 3.4 | 3.4 | 2.5 | 3.5 |
| M6×1.0 | KQ2K06-M6□1 | 8 | 10.4 | 9.7 | 12 | 8 | 14.4 | 18 | 27.4 | 13.3 | 3.4 | 3.4 | 2.5 | 4.5 | |
| 適用チューブ外径 mm | 接続ねじ M | 型番 | H （六角対辺） | φD1注） | φD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||
| φ4 | M5×0.8 | KQ2K04-M5□ | 7 | 8.2 | 8 | 14.4 | 13.1 | 22.8 | 13.3 | 3.4 | 3.4 | 2.5 | 3 |
| M6×1.0 | KQ2K04-M6□ | 8 | 8.2 | 8 | 14.4 | 14.1 | 22.8 | 13.3 | 3.4 | 3.4 | 2.5 | 4.1 | |
| φ6 | M5×0.8 | KQ2K06-M5□ | 7 | 10.4 | 8 | 14.4 | 17 | 27.4 | 13.3 | 3.4 | 3.4 | 2.5 | 3.5 |
| M6×1.0 | KQ2K06-M6□ | 8 | 10.4 | 8 | 14.4 | 18 | 27.4 | 13.3 | 3.4 | 3.4 | 2.5 | 4.5 | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。
接続ねじ：UNF
| 適用チューブ外径 インチ | 接続ねじ UNF | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||||
| φ1/8 | 10-32UNF | KQ2K01-32□1 | 7 | 7.1 | 6.7 | 9.5 | 8 | 14.4 | 13 | 21.9 | 13.3 | 3 | 2.5 | 2.5 | 2.8 |
| φ5/32 | 10-32UNF | KQ2K03-32□1 | 7 | 8.2 | 7.7 | 10 | 8 | 14.4 | 13 | 22.2 | 13.3 | 3.4 | 3.4 | 2.5 | 3 |
| 適用チューブ外径 インチ | 接続ねじ UNF | 型番 | H （六角対辺） | φD1注） | φD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||
| φ1/8 | 10-32UNF | KQ2K01-32□ | 7 | 7.1 | 8 | 14.4 | 13 | 21.9 | 13.3 | 3 | 2.5 | 2.5 | 2.8 |
| φ5/32 | 10-32UNF | KQ2K03-32□ | 7 | 8.2 | 8 | 14.4 | 13 | 22.2 | 13.3 | 3.4 | 3.4 | 2.5 | 3 |
| φ1/4 | 10-32UNF | KQ2K07-32□ | 7 | 11.1 | 8 | 14.9 | 16.5 | 26.8 | 13.3 | 3.5 | 3.5 | 2.5 | 3.6 |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。
接続ねじ：Uni
| 適用チューブ外径 mm | 接続ねじ Uni | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||||
| φ4 | 1/8 | KQ2K04-U01□1 | 10 | 8.2 | 7.7 | 10 | 10 | 14.4 | 12.9 | 20.8 | 13.3 | 4.8 | 3.4 | 4.5 | 4.7 |
| 1/4 | KQ2K04-U02□1 | 14 | 8.2 | 7.7 | 10 | 10 | 14.4 | 14.7 | 21 | 13.3 | 4.8 | 3.4 | 4.5 | 11.3 | |
| φ6 | 1/8 | KQ2K06-U01□1 | 10 | 10.4 | 9.7 | 12 | 10 | 14.7 | 15 | 23.8 | 13.3 | 8.7 | 6.9 | 4.5 | 5.1 |
| 1/4 | KQ2K06-U02□1 | 14 | 10.4 | 9.7 | 12 | 10 | 14.7 | 16.8 | 24 | 13.3 | 8.7 | 6.9 | 4.5 | 11.7 | |
| 3/8 | KQ2K06-U03□1 | 17 | 10.4 | 9.7 | 12 | 10 | 14.7 | 17.9 | 25.1 | 13.3 | 8.7 | 6.9 | 4.5 | 21.2 | |
| 適用チューブ外径 mm | 接続ねじ Uni | 型番 | H （六角対辺） | φD1注1） | φD2 | L1 | L2 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||
| φ4 | 1/8 | KQ2K04-U01□ | 10 | 8.2 | 10 | 14.4 | 12.9 | 20.8 | 13.3 | 4.8 | 3.4 | 4.5 | 4.7 |
| 1/4 | KQ2K04-U02□ | 14 | 8.2 | 10 | 14.4 | 14.7 | 21 | 13.3 | 4.8 | 3.4 | 4.5 | 11.3 | |
| φ6 | 1/8 | KQ2K06-U01□ | 10 | 10.4 | 10 | 14.7 | 15 | 23.8 | 13.3 | 8.7 | 6.9 | 4.5 | 5.1 |
| 1/4 | KQ2K06-U02□ | 14 | 10.4 | 10 | 14.7 | 16.8 | 24 | 13.3 | 8.7 | 6.9 | 4.5 | 11.7 | |
| 3/8 | KQ2K06-U03□ | 17 | 10.4 | 10 | 14.7 | 17.9 | 25.1 | 13.3 | 8.7 | 6.9 | 4.5 | 21.2 | |
| φ8 | 1/8 | KQ2K08-U01□ | 10 | 13.2 | 10 | 16 | 15.9 | 26.5 | 14.2 | 8.7 | 8.7 | 4.5 | 6 |
| KQ2K08-U01□Q注2） | 12 | 13.2 | 12 | 16 | 19.7 | 30.8 | 14.2 | 19.7 | 13.6 | 6 | 8.4 | ||
| 1/4 | KQ2K08-U02□ | 14 | 13.2 | 12 | 16 | 18.7 | 27.7 | 14.2 | 19.7 | 19.7 | 6 | 10.7 | |
| 3/8 | KQ2K08-U03□ | 17 | 13.2 | 12 | 16 | 19.8 | 28.8 | 14.2 | 19.7 | 19.7 | 6 | 20 | |
| φ10 | 1/8 | KQ2K10-U01□ | 14 | 15.9 | 12 | 18.2 | 19.4 | 32.4 | 15.6 | 30.9 | 23.2 | 6 | 12.2 |
| 1/4 | KQ2K10-U02□ | 17 | 15.9 | 17 | 17.6 | 24.7 | 35.7 | 15.6 | 30.9 | 23.2 | 7.5 | 17 | |
| 3/8 | KQ2K10-U03□ | 17 | 15.9 | 17 | 17.6 | 21.6 | 32.6 | 15.6 | 30.9 | 23.2 | 7.5 | 17.4 | |
| 1/2 | KQ2K10-U04□ | 22 | 15.9 | 17 | 17.6 | 29.2 | 38 | 15.6 | 30.9 | 23.2 | 7.5 | 47.7 | |
| φ12 | 1/4 | KQ2K12-U02□ | 17 | 18.5 | 17 | 19.4 | 24.6 | 37.7 | 17 | 44.5 | 35.1 | 9 | 18.5 |
| 3/8 | KQ2K12-U03□ | 17 | 18.5 | 17 | 19.4 | 21.5 | 34.6 | 17 | 44.5 | 35.1 | 9 | 18.9 | |
| 1/2 | KQ2K12-U04□ | 22 | 18.5 | 17 | 19.4 | 29.1 | 40 | 17 | 44.5 | 35.1 | 9 | 49.2 | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
※Uniねじのねじ込み後の参考寸法
注）φD1は最大径を意味します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
829円 ( 912円 ) | 51日目 |
834円 ( 917円 ) | 51日目 |
498円 ( 548円 ) | 51日目 |
498円 ( 548円 ) | 51日目 |
783円 ( 861円 ) | 51日目 |
685円 ( 754円 ) | 51日目 |
777円 ( 855円 ) | 51日目 |
532円 ( 585円 ) | 51日目 |
532円 ( 585円 ) | 51日目 |
834円 ( 917円 ) | 51日目 |
714円 ( 785円 ) | 51日目 |
786円 ( 865円 ) | 51日目 |
860円 ( 946円 ) | 51日目 |
907円 ( 998円 ) | 51日目 |
783円 ( 861円 ) | 51日目 |
829円 ( 912円 ) | 51日目 |
911円 ( 1,002円 ) | 51日目 |
1,031円 ( 1,134円 ) | 51日目 |
1,053円 ( 1,158円 ) | 51日目 |
1,050円 ( 1,155円 ) | 51日目 |
1,130円 ( 1,243円 ) | 51日目 |
817円 ( 899円 ) | 51日目 |
1,206円 ( 1,327円 ) | 51日目 |
1,351円 ( 1,486円 ) | 51日目 |
369円 ( 406円 ) | 6日目 |
376円 ( 414円 ) | 51日目 |
419円 ( 461円 ) | 6日目 |
610円 ( 671円 ) | 51日目 |
407円 ( 448円 ) | 51日目 |
399円 ( 439円 ) | 51日目 |
560円 ( 616円 ) | 51日目 |
463円 ( 509円 ) | 51日目 |
393円 ( 432円 ) | 51日目 |
372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 51日目 |
373円 ( 410円 ) | 51日目 |
373円 ( 410円 ) | 6日目 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 4日目 |
399円 ( 439円 ) | 6日目 |
373円 ( 410円 ) | 51日目 |
373円 ( 410円 ) | 51日目 |
422円 ( 464円 ) | 6日目 |
393円 ( 432円 ) | 51日目 |
332円 ( 365円 ) | 6日目 |
310円 ( 341円 ) | 51日目 |
304円 ( 334円 ) | 51日目 |
539円 ( 593円 ) | 51日目 |
539円 ( 593円 ) | 51日目 |
385円 ( 424円 ) | 6日目 |
360円 ( 396円 ) | 51日目 |
425円 ( 468円 ) | 51日目 |
618円 ( 680円 ) | 51日目 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
377円 ( 415円 ) | 在庫品1日目当日出荷可能 |
371円 ( 408円 ) | 51日目 |
371円 ( 408円 ) | 51日目 |
371円 ( 408円 ) | 51日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［M］ リリースブッシュ 長円（P.13） 真円（P.111）
・適用チューブ外径インチ 接続ねじ［UNF］ リリースブッシュ 長円（P.37） 真円（P.142）
・適用チューブ外径ミリ 接続ねじ［Uni］ リリースブッシュ 長円（P.91） 真円（P.205）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ 45°エルボユニオン KQ2K（ガスケットシール）のレビュー
製品に使用しています
3
3.02021/03/04
当社で新たに設計して製作しているエアーで稼働する装置の継手としてこの商品を使用しています。その他の部品もこのメーカー品を...もっと読む
0人が参考にしています。
製品に使用しています
5
5.02021/01/21
当社で客先から設計を含めて製作を依頼された製品のエアー系に使用しています。昔から使っていて、間違いがないのでこのメーカー...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
