ワンタッチ管継手 KQ2シリーズ ストレート KQ2H
- 通常単価(税別)
- 267円～835円
- 税込単価
- 294円～919円
通常出荷日：在庫品1日目～30日目一部当日出荷可能
同一方向のチューブ同士の接続専用のワンタッチ継手。【特長】・小型で、軽量化タイプの継手で、チューブの着...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が73型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

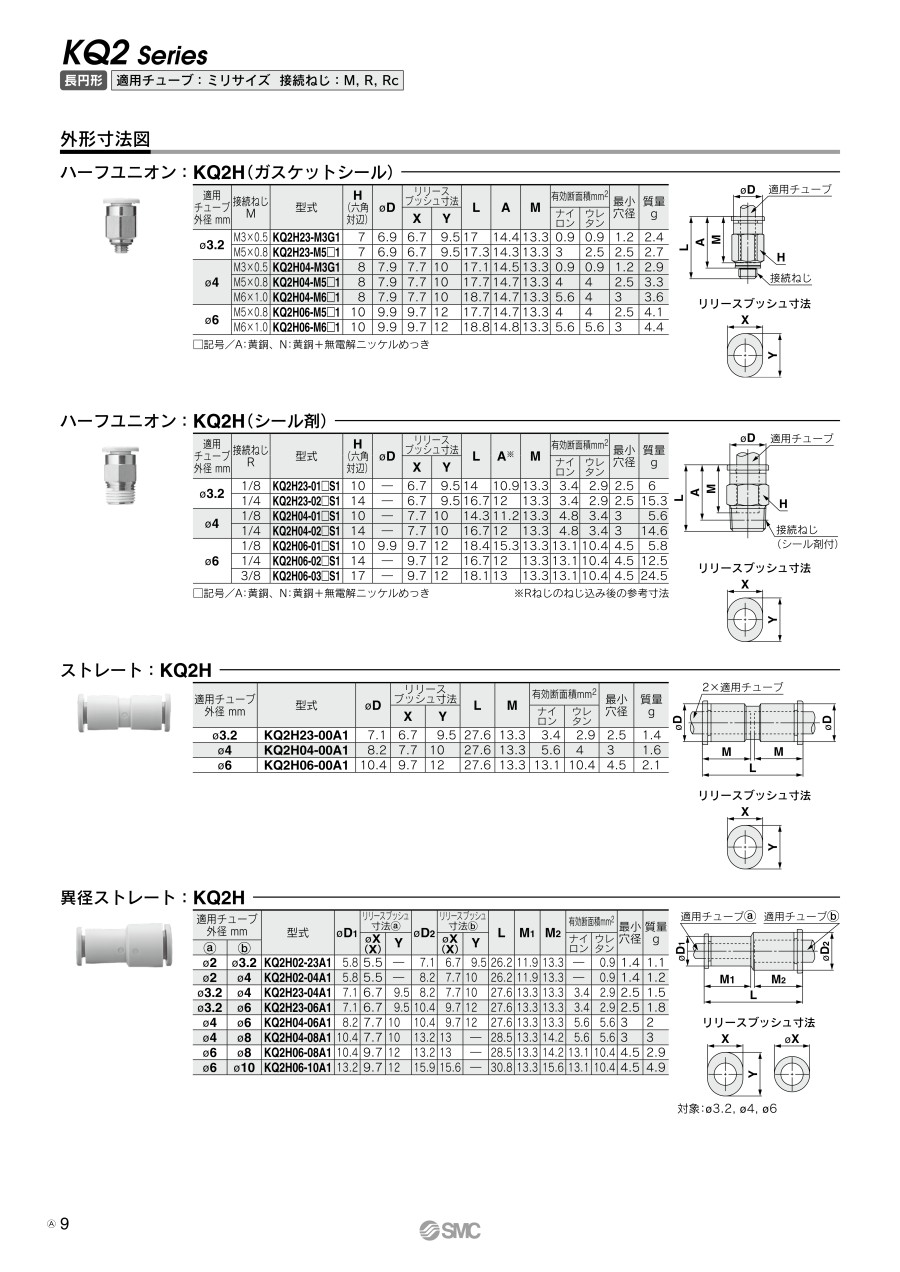

外形図
ストレート：KQ2H
リリースブッシュ寸法（長円形タイプのみ適用）
規格表
単位：mm
適用チューブ/ミリサイズ
| 適用チューブ外径 mm | 型番 | ΦD | リリース ブッシュ寸法 | L | M | 有効断面積mm2 | 最小穴径 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||
| Φ3.2 | KQ2H23-00A1 | 7.1 | 6.7 | 9.5 | 27.6 | 13.3 | 3.4 | 2.9 | 2.5 | 1.4 |
| Φ4 | KQ2H04-00A1 | 8.2 | 7.7 | 10 | 27.6 | 13.3 | 5.6 | 4 | 3 | 1.6 |
| Φ6 | KQ2H06-00A1 | 10.4 | 9.7 | 12 | 27.6 | 13.3 | 13.1 | 10.4 | 4.5 | 2.1 |
リリースブッシュ形状：長円形
| 適用チューブ外径 mm | 型番 | ΦD注） | L | M | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||
| Φ2 | KQ2H02-00A | 5.8 | 24.8 | 11.9 | - | 0.9 | 1.4 | 0.8 |
| Φ3.2 | KQ2H23-00A | 7.1 | 27.6 | 13.3 | 3.4 | 2.9 | 2.5 | 1.4 |
| Φ4 | KQ2H04-00A | 8.2 | 27.6 | 13.3 | 5.6 | 4 | 3 | 1.6 |
| Φ6 | KQ2H06-00A | 10.4 | 27.6 | 13.3 | 13.1 | 10.4 | 4.5 | 2.1 |
| Φ8 | KQ2H08-00A | 13.2 | 29.4 | 14.2 | 26.1 | 18 | 6 | 3.7 |
| Φ10 | KQ2H10-00A | 15.9 | 32.2 | 15.6 | 41.5 | 29.5 | 7.5 | 5.5 |
| Φ12 | KQ2H12-00A | 18.5 | 35 | 17 | 58.3 | 46.1 | 9 | 8.2 |
| Φ16 | KQ2H16-00A | 23.8 | 42.2 | 20.6 | 113 | 67 | 13 | 15.2 |
リリースブッシュ形状：真円形
注）ΦDは最大径を意味します。
適用チューブ/インチサイズ
| 適用チューブ外径 インチ | 型番 | ΦD | リリース ブッシュ寸法 | L | M | 有効断面積mm2 | 最小穴径 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||
| Φ1/8 | KQ2H01-00A1 | 7.1 | 6.7 | 9.5 | 27.6 | 13.3 | 3.4 | 2.9 | 2.5 | 1.4 |
| Φ5/32 | KQ2H03-00A1 | 8.2 | 7.7 | 10 | 27.6 | 13.3 | 5.6 | 4 | 3 | 1.6 |
| Φ3/16 | KQ2H05-00A1 | 9.1 | 8.4 | 11 | 27.6 | 13.3 | 7.8 | 6.5 | 3.5 | 1.9 |
リリースブッシュ形状：長円形
| 適用チューブ外径 インチ | 型番 | ΦD注） | L | M | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||
| Φ1/8 | KQ2H01-00A | 7.1 | 27.6 | 13.3 | 3.4 | 2.9 | 2.5 | 1.4 |
| Φ5/32 | KQ2H03-00A | 8.2 | 27.6 | 13.3 | 5.6 | 4 | 3 | 1.6 |
| Φ3/16 | KQ2H05-00A | 9.1 | 27.6 | 13.3 | 7.8 | 6.5 | 3.5 | 1.9 |
| Φ1/4 | KQ2H07-00A | 11.1 | 27.6 | 13.3 | 13.5 | 11.5 | 4.6 | 2.4 |
| Φ5/16 | KQ2H09-00A | 13.2 | 29.4 | 14.2 | 26.1 | 18 | 6 | 3.7 |
| Φ3/8 | KQ2H11-00A | 15.4 | 32.2 | 15.6 | 35.3 | 29.1 | 7 | 5.2 |
| Φ1/2 | KQ2H13-00A | 19.3 | 35 | 17 | 66 | 51.7 | 9.6 | 8.7 |
リリースブッシュ形状：真円形
注）ΦDは最大径を意味します。
製品仕様
主要な部品
材質
| ボディ | PBT、PP |
|---|---|
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン | NBR |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | Φ1/2"、Φ1/4"、Φ1/8"、Φ3/8"、Φ3/16"、Φ5/16"、Φ5/32"、 Φ2、Φ3.2、Φ4、Φ6、Φ8、Φ10、Φ12、Φ16 |
仕様
| 使用流体 | 空気、水 | |
|---|---|---|
| 使用圧力範囲 | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃（凍結なきこと） | |
注意・禁止事項
注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
517円 ( 569円 ) | 30日目 |
657円 ( 723円 ) | 9日目 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 30日目 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
434円 ( 477円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 9日目 |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
586円 ( 645円 ) | 在庫品1日目当日出荷可能 |
569円 ( 626円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
785円 ( 864円 ) | 9日目 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 9日目 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 9日目 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 6日目 |
308円 ( 339円 ) | 6日目 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
394円 ( 433円 ) | 在庫品1日目当日出荷可能 |
392円 ( 431円 ) | 6日目 |
377円 ( 415円 ) | 6日目 |
358円 ( 394円 ) | 6日目 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
419円 ( 461円 ) | 6日目 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
434円 ( 477円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
547円 ( 602円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
同一方向のチューブ同士の接続専用のワンタッチ継手。
【特長】
・小型で、軽量化タイプの継手で、チューブの着脱性が向上
・適用チューブがミリサイズ、インチサイズで用途にあわせて選択可能
・軽い取外し力で、チャックがチューブへ必要以上に喰い込むのを防止する
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.9） 真円（P.105）
・適用チューブ外径インチ リリースブッシュ 長円（P.33） 真円（P.138）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ストレート KQ2Hのレビュー
チューブ接続
5
5.02023/05/31
チューブ接続に使いました。
ワンタッチで取り付けできるので作業が捗ります。
0人が参考にしています。
設備改造による配管の延長
3
3.02022/08/24
改造により配管が遠くなったため
本部品を用いて延長しました。
ワンタッチで接続するだけで
簡単にお延長できました。
改造...もっと読む
0人が参考にしています。
吸盤配管に
4
4.02022/08/22
吸盤配管の施工の際に延長として使用しました線入替しなくてよいのが。使いやすく気に入っています。
0人が参考にしています。
製造現場にて使用
4
4.02021/11/18
元々使用していたパーツなので信頼していますが、
これまでの価格より安価で購入できたので助かりました。
今後はこちらで購入...もっと読む
0人が参考にしています。
装置改造の配管変更
3
3.02021/08/06
以前は１個から買えて、即納だったので良かったのですが、最小ロット５個になってしまいメリットが少し薄れてしまいました。メー...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
