ミニチュア管継手 SUS316 MSシリーズ ホースニップル MS-5H-4／-6

ミニチュア管継手 SUS316 MSシリーズ ホースニップル MS-5H-4／-6
通常単価(税別)
1,074円～1,212円
税込単価
1,181円～1,333円
通常出荷日：在庫品1日目～6日目一部当日出荷可能

SMC社のミニチュア管継手。【特長】・コンパクトな配管スペース。・ナイロン・ソフトナイロン・ポリウレタ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
詳細を確認

よく一緒に見られています

ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6

SMC

ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6
通常価格(税別)： 184円 (税込価格：202円)

通常出荷日：在庫品1日目

よく一緒に見られています

ステンレスミニチュア管継手 10-MSシリーズ ホースニップル 10-MS-5H-4,-6

SMC

ステンレスミニチュア管継手 10-MSシリーズ ホースニップル 10-MS-5H-4,-6
通常価格(税別)： 1,332円 (税込価格：1,465円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

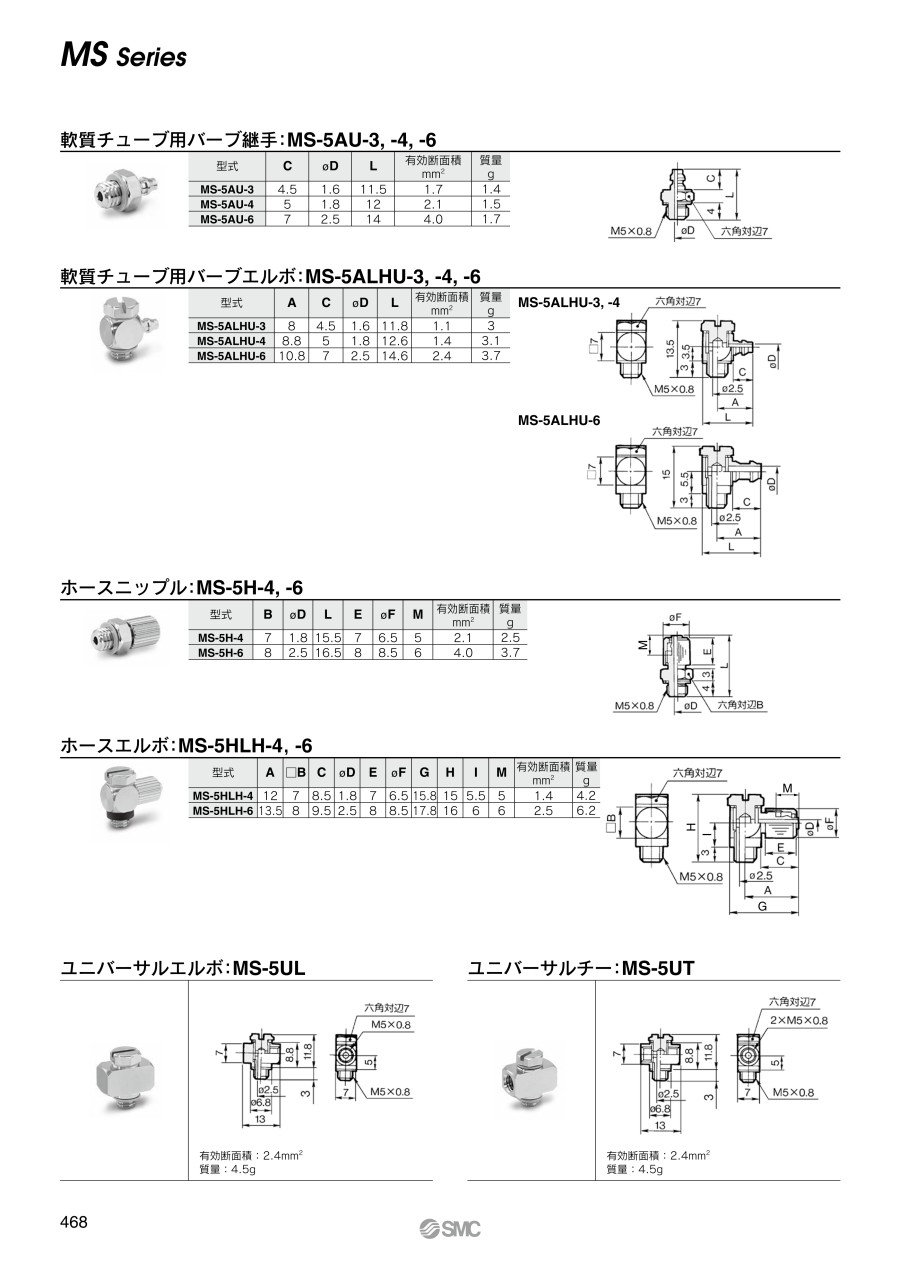

外形図

ホースニップル：MS-5H-4、-6の外形図

製品仕様

ミニチュア管継手／SUS316 MSシリーズ共通の仕様（参考）

  • SUS316材質
  • コンパクトな配管スペース：チューブの保持力が大きく、着脱が容易なホースニップル。
  • 幅広く機種をラインナップ：同方向への立体的な配管が可能。
  • ホースニップル、ホースエルボ：ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。

■構造

ミニチュア管継手／SUS316 MSシリーズの構造図

■仕様

適用チューブ材質ナイロンソフトナイロン注1）ポリウレタンSuper PFA注2）FEP注3）変性PTFE注4）
適用チューブ外径／内径φ4／φ2.5
φ6／φ4		φ3.18／φ2.18φ4／φ2.5
φ6／φ4		φ3.18／φ2
φ4／φ2.5
φ6／φ4		φ6／φ4φ4／φ2.5
φ6／φ4		φ4／φ2.5
φ6／φ4
使用流体空気、水注5）
最高使用圧力（20℃時）1.5MPa1MPa0.8MPa1MPa1.5MPa1.4MPa
周囲温度および使用流体温度-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズM5、R1/8M5
ねじJIS B0205（メートル並目ねじ）
JIS B0203（管用テーパねじ）		JIS B0205、2級（メートル並目ねじ）

注1）ソフトナイロンチューブの場合、水は使用できません。
注2）、注3）、注4）ホースニップルタイプのみの使用に限ります。
注5）バーブ継手、バーブエルボ、バーブチーの場合、水は使用できません。

■主要部品材質

材質ボディSUS316
ガスケットPVC、ナイロン66・GF30%

規格表

型番BφDLEφF有効断面積
mm2		質量
g
MS-5H-471.815.576.52.12.5
MS-5H-682.516.588.54.03.7

型番リスト

表示件数
  • 1
    • 型番
    MS-5H-4
    MS-5H-4-X83
    MS-5H-4-X112
    MS-5H-6
    MS-5H-6-X83
    MS-5H-6-X112

    適用チューブ外径

    (φ)

    適用チューブ内径

    (φ)

    適用チューブ材質（外径/内径）

    ガスケット材質

    オーダーメイド仕様

    		最小発注数量
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    PVC
    なし
    10個
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    SUS304+NBR
    ガスケット材質変更
    10個
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    SUS316+特殊FKM
    ガスケット材質変更
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    PVC
    なし
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    SUS304+NBR
    ガスケット材質変更
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    SUS316+特殊FKM
    ガスケット材質変更
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,074円
    ( 1,181円 )
    在庫品1日目当日出荷可能
    1,212円
    ( 1,333円 )
    6日目
    1,152円
    ( 1,267円 )
    在庫品1日目当日出荷可能
    1,098円
    ( 1,208円 )
    在庫品1日目当日出荷可能
    1,194円
    ( 1,313円 )
    在庫品1日目当日出荷可能
    1,198円
    ( 1,318円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    SMC社のミニチュア管継手。
    【特長】
    ・コンパクトな配管スペース。
    ・ナイロン・ソフトナイロン・ポリウレタンチューブを配管。
    ・耐食環境使用可能。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • 本ページの商品は最低発注数量が変更となりました。
      型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ミニチュア管継手 SUS316 MSシリーズ ホースニップル MS-5H-4／-6のレビュー
    4.2平均満足度：4.24件のレビュー
    シリンダ用
    4
    満足度：4.02021/06/10
    シリンダ用のホース取り付け用として使用しています。 可動部分なのでしっかり止めることができ助かりました。
    0人が参考にしています。
    水用配管
    4
    満足度：4.02020/08/18
    品質には満足していますが同タイプでφ6以上の径が無いのが残念です。
    0人が参考にしています。
    製品配管継手として使用
    5
    満足度：5.02019/03/27
    平素から継手ブランドとして性能に信頼のおけるSMCの商品を各種幅広く利用しており、型番：MS-5H-6もその内の一つです...もっと読む
    0人が参考にしています。
    得意先様治具に使用
    4
    満足度：4.02019/02/13
    半導体設備品試運転時に冷却水循環用ブレードホース接続のために使用しました。半導体設備であるため、耐食性強化を鑑みステンレ...もっと読む
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？
    A
    ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。
    Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？
    A
    ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
    一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
    詳細はカタログをご確認ください。
    注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
    Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？
    A
    ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
    スタッドを軸心として360度自由に位置決めしてから、固定してください。
    注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
    注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
