中荷重用キャスター 旋回 （ダブルストッパ付） JBtype サイズ100mm （金具のみ車輪なし）
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- JB金具のストッパーは、車輪の回転と金具の旋回を同時に止めるストッパーです。
- 金具にはシャフト・セットが付属します。
規格表
金具寸法
| サイズ | 最大荷重 | 金具高さ H | フォーク幅 B | トッププレート板厚 t | 自重 （g） | |
|---|---|---|---|---|---|---|
| （daN） | （kgf） | |||||
| 100 | 180 | 183.6 | 94 | 43 | 3.2 | 870 |
ペダル寸法
| サイズ | ペダルロッド K | ロッド半径 S |
|---|---|---|
| 100 | 92 | 112 |

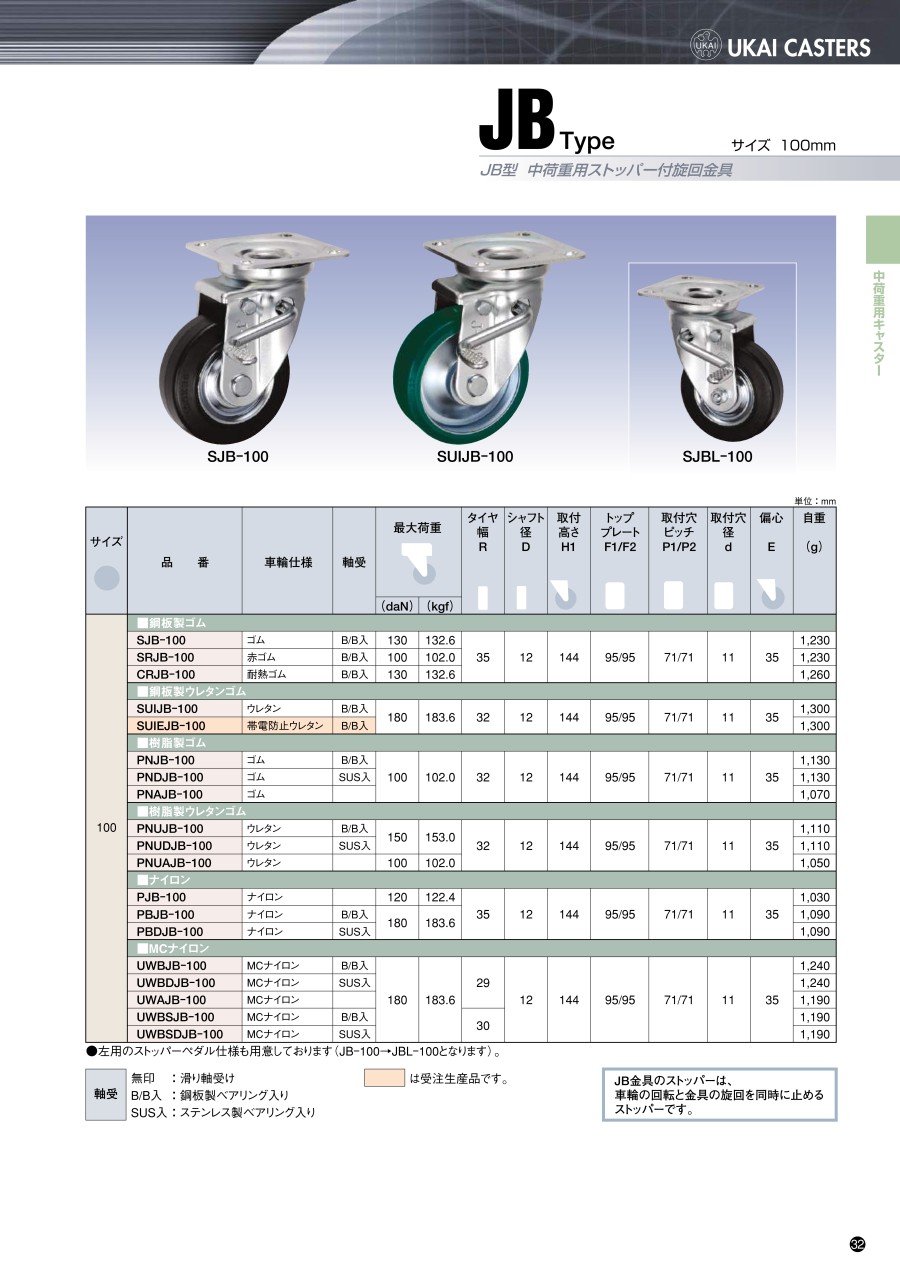

カタログ
