未確定：候補が152型番あります。
扉高さ(mm)
~mm- 1680
- 1980
高さ(mm)
~mm- 1800
- 2100
幅(mm)
~mm- 800
- 969
- 1055
パネル・中材の板厚/線径(mm)
~mm出荷日
- すべて
- 5日以内
- 11日以内
D36タイプ 安全柵 標準扉
- 通常単価(税別)
- 27,196円～62,183円
- 税込単価
- 29,916円～68,401円
通常出荷日：5日目～11日目
大手の自動車メーカー様の安全規格をクリアした軽量かつ高強度な安全柵です。【特長】・フレームサイズ36x...
詳細を確認
未確定：候補が152型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
Dタイプ防護柵
Dタイプ防護柵標準扉
スライド扉
スイング扉
製品仕様
構成フレーム
| 品番 | 名称 | 材質 | 表面処理 | 対応パネル | 備考 |
|---|---|---|---|---|---|
| PSM-3645 | Dタイプ防護柵用、縦材フレーム | A6063-T6 | アルマイト | 樹脂板～5mm／金網 | FNP-1342挿入スロットは3カ所となります。 |
| PSE-3645 | 樹脂板～10mm | ||||
| PSL-2548 | Dタイプ防護柵用、横材フレーム | 樹脂板～5mm／金網 | - | ||
| PSE-2548 | 樹脂板10mm | - | |||
| PST-2548 | 樹脂板～5mm／金網 | 両側にFNP-1023を挿入可能です。 |
対応パネル一覧
| 名称 | 板厚 | カラー | 特徴 |
|---|---|---|---|
| PVC（塩化ビニル） | 3mm 5mm 10mm | クリア | 安価で全般的物性に優れ多く使われています。 |
| PET | 耐熱性に優れ透明性が高く多く使われています。 | ||
| PC（ポリカボネイト） | 耐衝撃性が抜群に良く耐熱性低温特性が良い。 | ||
| アルミ複合板 | 3mm | シルバーオフホワイト | アルミと樹脂の積層効果で軽量で衝撃に強い。 |
| メッシュ金網 30×30 50×50 | - | ブラック （紛体塗装） | 網目調の為、通気性、耐久性に優れています。 |
| エキスパンドメタル XS-41 | - | ||
| 鉄板 | 1mm | クリーム （紛体塗装） | 紛体塗装の為、錆に強く耐久性に優れています。 |
使用例
■スライド扉
＜片開き＞ブラケットガイド
＜片開き＞レールガイド

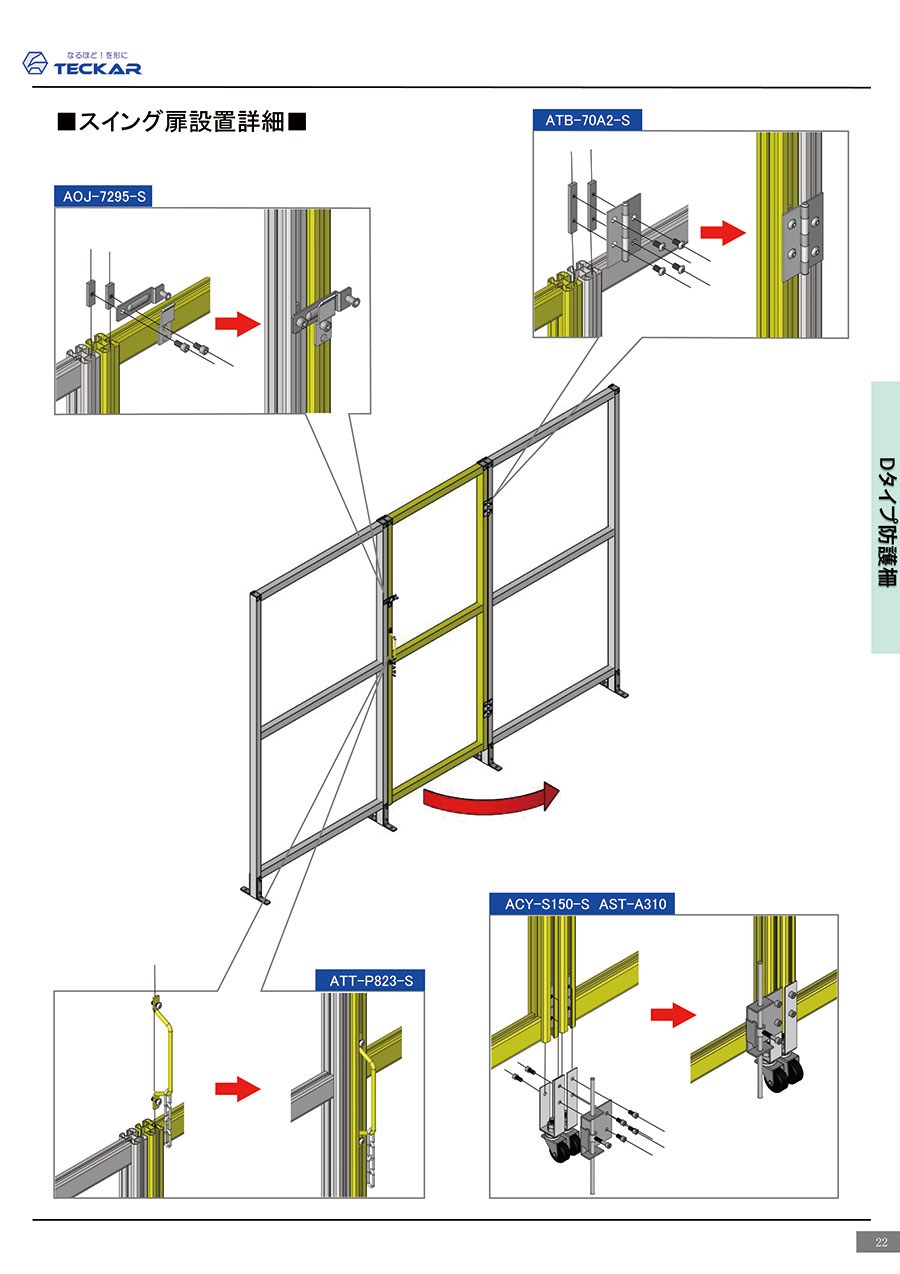

■スイング扉
＜片開き＞
＜両開き＞
＜ウエスタン扉＞
注意・禁止事項
- 出入りが必要な場合に使用してください。
- 標準幅を超える場合は継ぎ足しとなります。
（［標準扉幅］スライド扉・スイング扉：800mm） - スライド扉はドアスイッチの取付がある場合、開口幅が狭くなる場合があります。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,484円 ( 45,632円 ) | 11日目 |
49,482円 ( 54,430円 ) | 11日目 |
38,599円 ( 42,459円 ) | 11日目 |
31,797円 ( 34,977円 ) | 5日目 |
47,593円 ( 52,352円 ) | 11日目 |
54,673円 ( 60,140円 ) | 11日目 |
30,594円 ( 33,653円 ) | 5日目 |
32,033円 ( 35,236円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
27,196円 ( 29,916円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
41,484円 ( 45,632円 ) | 11日目 |
49,482円 ( 54,430円 ) | 11日目 |
34,092円 ( 37,501円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
38,599円 ( 42,459円 ) | 11日目 |
31,797円 ( 34,977円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
47,593円 ( 52,352円 ) | 11日目 |
54,673円 ( 60,140円 ) | 11日目 |
30,594円 ( 33,653円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
32,033円 ( 35,236円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
27,196円 ( 29,916円 ) | 5日目 |
32,033円 ( 35,236円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
27,196円 ( 29,916円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
34,092円 ( 37,501円 ) | 5日目 |
32,033円 ( 35,236円 ) | 5日目 |
31,657円 ( 34,823円 ) | 5日目 |
27,196円 ( 29,916円 ) | 5日目 |
42,463円 ( 46,709円 ) | 11日目 |
50,420円 ( 55,462円 ) | 11日目 |
40,041円 ( 44,045円 ) | 11日目 |
32,759円 ( 36,035円 ) | 5日目 |
49,001円 ( 53,901円 ) | 11日目 |
55,623円 ( 61,185円 ) | 11日目 |
31,554円 ( 34,709円 ) | 5日目 |
33,489円 ( 36,838円 ) | 5日目 |
35,563円 ( 39,119円 ) | 5日目 |
28,638円 ( 31,502円 ) | 5日目 |
33,131円 ( 36,444円 ) | 5日目 |
42,463円 ( 46,709円 ) | 11日目 |
50,420円 ( 55,462円 ) | 11日目 |
35,563円 ( 39,119円 ) | 5日目 |
33,131円 ( 36,444円 ) | 5日目 |
40,041円 ( 44,045円 ) | 11日目 |
32,759円 ( 36,035円 ) | 5日目 |
35,563円 ( 39,119円 ) | 5日目 |
33,131円 ( 36,444円 ) | 5日目 |
49,001円 ( 53,901円 ) | 11日目 |
55,623円 ( 61,185円 ) | 11日目 |
31,554円 ( 34,709円 ) | 5日目 |
詳細情報
基本情報
大手の自動車メーカー様の安全規格をクリアした軽量かつ高強度な安全柵です。
【特長】
・フレームサイズ36x45mm。
・シルバーはアルマイト処理+クリア塗装、イエローは焼付塗装を採用。
・実働5日目出荷。
・組み立て出荷。
【標準扉について】
・「スライド扉」、「スイング扉」としてご使用頂けます。
・「スライド扉部材」、「スイング扉部材」と一緒にご購入ください。
・組み付け方法は同梱の組図をご参照ください。
※取手などの付属品はお客様にて組み付けて頂きます。
