ミラプロ

VCR継手付ミニフレキ

VCR継手付ミニフレキ
通常単価(税別)
32,630円～48,102円
税込単価
35,893円～52,912円
通常出荷日：31日目～85日目

口径1/4インチフレキで、両端VCR継手溶接済み。すぐ使えます。

  • MTS-08より始まる型番はVCR継手サイズも1/2インチとなります。

よく一緒に見られています

フレキシブルホース（両端NWフランジ）

ミラプロ

フレキシブルホース（両端NWフランジ）
通常価格(税別)： 8,205円 (税込価格：9,026円)

通常出荷日：在庫品1日目

よく一緒に見られています

フレキシブルホース（チューブエンド）

ミラプロ

フレキシブルホース（チューブエンド）
通常価格(税別)： 10,715円 (税込価格：11,787円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

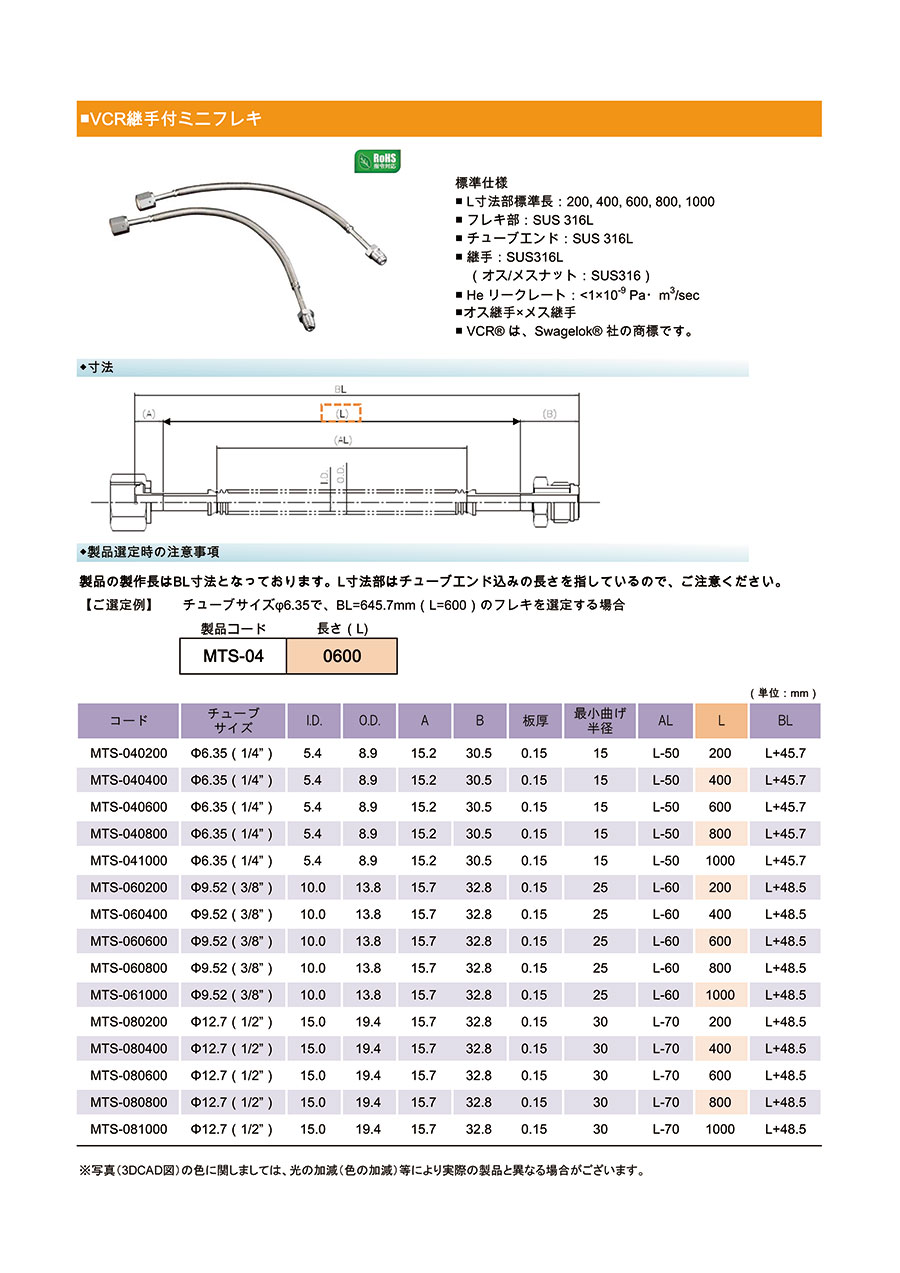

商品情報

外形図

製品仕様

標準仕様
■ L寸法部標準長：200, 400, 600, 800, 1000
■ フレキ部：SUS 316L
■ チューブエンド：SUS 316L
■ 継手：SUS316L
  （オス/メスナット：SUS316）
■ He リークレート：<1×10-9 Pa・m3/sec
■ オス継手×メス継手
■ VCR® は、Swagelok® 社の商標です。

規格表

（単位：mm）

型番

チューブ
サイズ

I.D.O.D.AB板厚最小曲げ半径ALLBLVCR継手 (インチ)
めすナットおすナット
MTS-040200Φ6.35（1/4”）5.48.915.230.50.1515L-50200L+45.7SS-4-VCR-1
(1/4)		SS-4-VCR-4
(1/4)
MTS-040400Φ6.35（1/4”）5.48.915.230.50.1515L-50400L+45.7
MTS-040600Φ6.35（1/4”）5.48.915.230.50.1515L-50600L+45.7
MTS-040800Φ6.35（1/4”）5.48.915.230.50.1515L-50800L+45.7
MTS-041000Φ6.35（1/4”）5.48.915.230.50.1515L-501000L+45.7
MTS-060200Φ9.52（3/8”）10.013.815.732.80.1525L-60200L+48.5SS-8-VCR-1
(1/2)		SS-8-VCR-4
(1/2)
MTS-060400Φ9.52（3/8”）10.013.815.732.80.1525L-60400L+48.5
MTS-060600Φ9.52（3/8”）10.013.815.732.80.1525L-60600L+48.5
MTS-060800Φ9.52（3/8”）10.013.815.732.80.1525L-60800L+48.5
MTS-061000Φ9.52（3/8”）10.013.815.732.80.1525L-601000L+48.5
MTS-080200Φ12.7（1/2”）15.019.415.732.80.1530L-70200L+48.5
MTS-080400Φ12.7（1/2”）15.019.415.732.80.1530L-70400L+48.5
MTS-080600Φ12.7（1/2”）15.019.415.732.80.1530L-70600L+48.5
MTS-080800Φ12.7（1/2”）15.019.415.732.80.1530L-70800L+48.5
MTS-081000Φ12.7（1/2”）15.019.415.732.80.1530L-701000L+48.5

※写真（3DCAD図）の色に関しましては、光の加減（色の加減）等により実際の製品と異なる場合がございます。


めすナット

VCR
継手
サイズ		型番寸法
AF
サイズ		Tx
(インチ)　(mm)(インチ)(mm)
1/4SS-4-VCR-120.63/49.1
1/2SS-8-VCR-122.41 1/1615.5

おすナット

VCR
継手
サイズ		型番寸法
AF
サイズ		Tx
(インチ)　(mm)(インチ)(mm)
1/4SS-4-VCR-418.05/89.1
1/2SS-8-VCR-420.615/1615.5

選定サポート情報

製品の製作長はBL寸法となっております。L寸法部はチューブエンド込みの長さを指しているので、ご注意ください。

【ご選定例】チューブサイズφ6.35で、BL=645.7mm（L=600）のフレキを選定する場合

製品コード長さ（L）
MTS-040600

型番リスト

表示件数
  • 1
    • 型番
    MTS-040200
    MTS-040400
    MTS-040600
    MTS-040800
    MTS-041000
    MTS-060200
    MTS-060400
    MTS-060600
    MTS-060800
    MTS-061000
    MTS-080200
    MTS-080400
    MTS-080600
    MTS-080800
    MTS-081000

    内径

    (Φ)

    外径

    (Φ)

    最小曲げ半径

    (mm)

    パイプサイズ

    長さ L

    製作長

    (mm)

    		RoHS2（10物質）?最小発注数量
    5.4
    8.9
    15
    6.35(1/4")
    200
    245.7
    対応
    5個
    5.4
    8.9
    15
    6.35(1/4")
    400
    445.7
    対応
    5個
    5.4
    8.9
    15
    6.35(1/4")
    600
    645.7
    対応
    5個
    5.4
    8.9
    15
    6.35(1/4")
    800
    845.7
    対応
    5個
    5.4
    8.9
    15
    6.35(1/4")
    1000
    1045.7
    対応
    5個
    10
    13.8
    25
    9.52(3/8")
    200
    245.7
    対応
    5個
    10
    13.8
    25
    9.52(3/8")
    400
    445.7
    対応
    5個
    10
    13.8
    25
    9.52(3/8")
    600
    645.7
    対応
    5個
    10
    13.8
    25
    9.52(3/8")
    800
    845.7
    対応
    5個
    10
    13.8
    25
    9.52(3/8")
    1000
    1045.7
    対応
    5個
    15
    19.4
    30
    12.7(1/2")
    200
    245.7
    対応
    5個
    15
    19.4
    30
    12.7(1/2")
    400
    445.7
    対応
    5個
    15
    19.4
    30
    12.7(1/2")
    600
    645.7
    対応
    5個
    15
    19.4
    30
    12.7(1/2")
    800
    845.7
    対応
    5個
    15
    19.4
    30
    12.7(1/2")
    1000
    1045.7
    対応
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    32,630円
    ( 35,893円 )
    31日目
    33,102円
    ( 36,412円 )
    31日目
    34,773円
    ( 38,250円 )
    31日目
    35,244円
    ( 38,768円 )
    31日目
    36,202円
    ( 39,822円 )
    31日目
    40,959円
    ( 45,055円 )
    31日目
    41,430円
    ( 45,573円 )
    31日目
    43,102円
    ( 47,412円 )
    31日目
    43,343円
    ( 47,677円 )
    31日目
    44,287円
    ( 48,716円 )
    77日目
    44,287円
    ( 48,716円 )
    31日目
    44,773円
    ( 49,250円 )
    31日目
    46,672円
    ( 51,339円 )
    84日目
    47,144円
    ( 51,858円 )
    85日目
    48,102円
    ( 52,912円 )
    31日目
  • 1

    • 詳細情報

    基本情報

    口径1/4インチフレキで、両端VCR継手溶接済み。すぐ使えます。

    ご注意

    • MTS-08より始まる型番はVCR継手サイズも1/2インチとなります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    VCR継手付ミニフレキのレビュー
    この商品のレビューはありません
