オルダムカップリング FSPJ/FSPJU

オルダムカップリング FSPJ/FSPJU
通常単価(税別):
16,715円~
通常出荷日:
11日目

【特長】
・最強のオルダム
・ステンレス製ハブとアルミ青銅製スライダの組み合わせ:オールメタルのオルダムカップリング
・スライダ部の最小スキマに超高粘度グリースを充填し、焼付防止とバックラッシュゼロ対策の両立
・許容トルクの4倍の衝撃トルクでも破損しません(FSPJU)

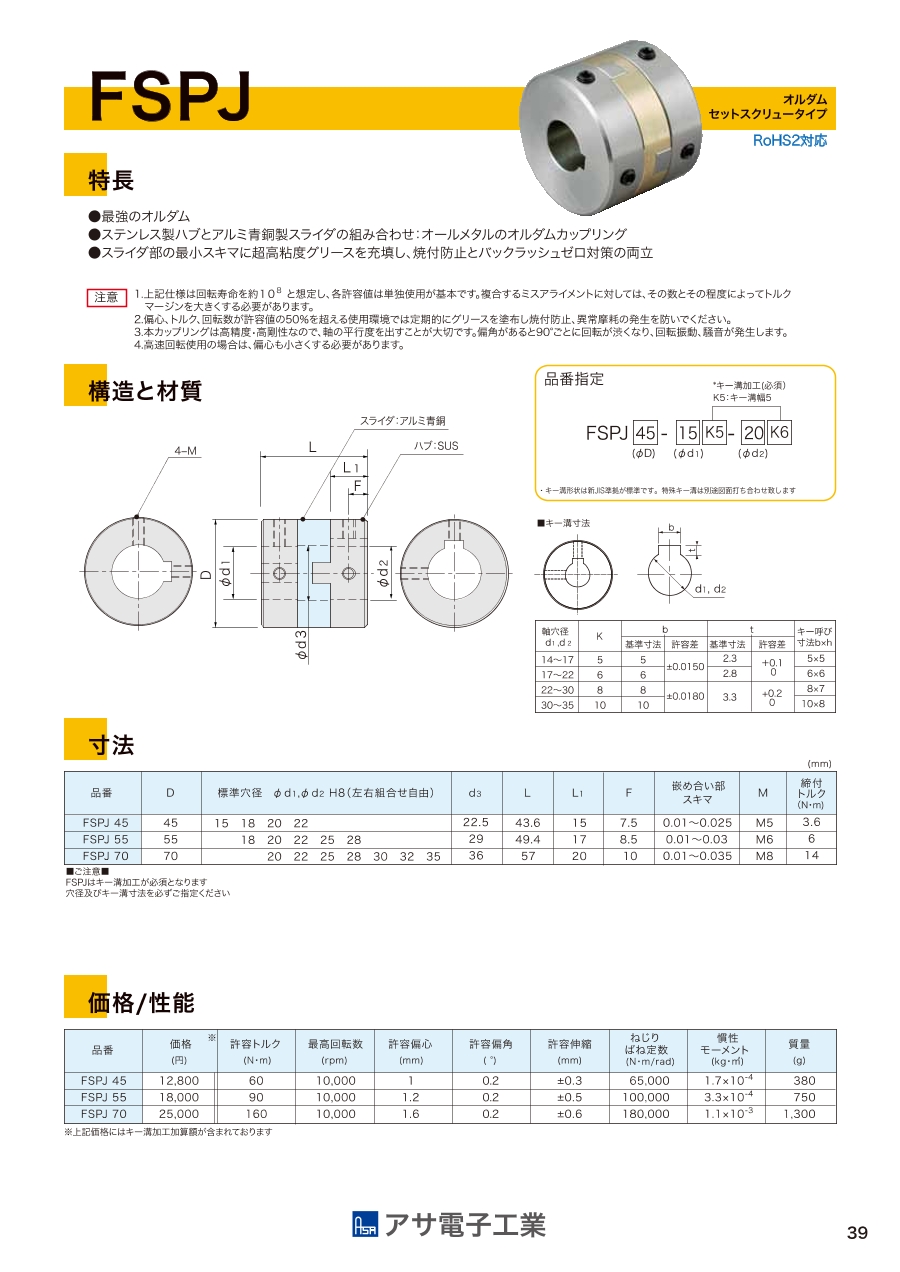

PDF

型番

73 の型番候補があります候補を表示

外形図

オルダムカップリング FSPJ/FSPJU 外形図1

FSPJ

オルダムカップリング FSPJ/FSPJU 外形図2

FSPJU

製品仕様

仕様表



■ESPJ

オルダムカップリング FSPJ/FSPJU 仕様表1


注意

  • 上記仕様は回転寿命を約108と想定し、各許容値は単独使用が基本です。複合するミスアライメントに対しては、その数とその程度によってトルクマージンを大きくする必要があります。
  • 偏心、トルク、回転数が許容値の50%を超える使用環境では定期的にグリースを塗布し焼付防止、異常摩耗の発生を防いでください。
  • 本カップリングは高精度・高剛性なので、軸の平行度を出すことが大切です。偏角があると90°ごとに回転が渋くなり、回転振動、騒音が発生します。
  • 高速回転使用の場合は、偏心も小さくする必要があります。


■ESPJU

オルダムカップリング FSPJ/FSPJU 仕様表2


注意

  • 上記仕様は回転寿命を約108と想定し、各許容値は単独使用が基本です。複合するミスアライメントに対しては、その数とその程度によってトルクマージンを大きくする必要があります。
  • 許容トルクは回転数:3,000rpm,偏心、偏角を各許容値の1/3とした場合の想定値です。条件が良ければ6,000rpmまでも使用可能です。
  • 偏心、トルク、回転数が許容値の50%を超える使用環境では定期的にグリースを塗布し焼付防止、異常摩耗の発生を防いでください。
  • 本カップリングは高精度・高剛性なので、軸の平行度を出すことが大切です。偏角があると90°ごとに回転が渋くなり、回転振動、騒音が発生します。
  • 高速回転使用の場合は、偏心も小さくする必要があります。

規格表



■ESPJ

単位:mm
オルダムカップリング FSPJ/FSPJU 規格表1

・キー溝寸法

ESPJはキー溝加工が必須となります。
穴径及びキー溝寸法を必ずご指定下さい。
オルダムカップリング FSPJ/FSPJU キー溝寸法表


■ESPJU

単位:mm
オルダムカップリング FSPJ/FSPJU 規格表2

・キー溝寸法

ESPJUはキー溝加工が必須となります。
穴径及びキー溝寸法を必ずご指定下さい。
オルダムカップリング FSPJ/FSPJU キー溝寸法表2
型番

FSPJ45-15K5-15K5

FSPJ45-15K5-18K6

FSPJ45-15K5-20K6

FSPJ45-15K5-22K6

FSPJ45-18K6-18K6

FSPJ45-18K6-20K6

FSPJ45-18K6-22K6

FSPJ45-20K6-20K6

FSPJ45-20K6-22K6

FSPJ45-22K6-22K6

FSPJ55-18K6-18K6

FSPJ55-18K6-20K6

FSPJ55-18K6-22K6

FSPJ55-18K6-25K8

FSPJ55-18K6-28K8

FSPJ55-20K6-20K6

FSPJ55-20K6-22K6

FSPJ55-20K6-25K8

FSPJ55-20K6-28K8

FSPJ55-22K6-22K6

FSPJ55-22K6-25K8

FSPJ55-22K6-28K8

FSPJ55-25K8-25K8

FSPJ55-25K8-28K8

FSPJ55-28K8-28K8

FSPJ70-20K6-20K6

FSPJ70-20K6-22K6

FSPJ70-20K6-25K8

FSPJ70-20K6-28K8

FSPJ70-20K6-30K8

FSPJ70-20K6-32K10

FSPJ70-20K6-35K10

FSPJ70-22K6-22K6

FSPJ70-22K6-25K8

FSPJ70-22K6-28K8

FSPJ70-22K6-30K8

FSPJ70-22K6-32K10

FSPJ70-22K6-35K10

FSPJ70-25K8-25K8

FSPJ70-25K8-28K8

FSPJ70-25K8-30K8

FSPJ70-25K8-32K10

FSPJ70-25K8-35K10

FSPJ70-28K8-28K8

FSPJ70-28K8-30K8

FSPJ70-28K8-32K10

FSPJ70-28K8-35K10

FSPJ70-30K8-30K8

FSPJ70-30K8-32K10

FSPJ70-30K8-35K10

FSPJ70-32K10-32K10

FSPJ70-32K10-35K10

FSPJ70-35K10-35K10

FSPJU45-15K5-15K5

FSPJU45-15K5-16K5

FSPJU45-15K5-18K6

FSPJU45-15K5-20K6

FSPJU45-16K5-16K5

FSPJU45-16K5-18K6

FSPJU45-16K5-20K6

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?標準穴径 d1
(φ)
標準穴径 d2
(φ)
許容トルク範囲
(N・m)
外径D
(φ)
全長L
(mm)
許容偏心範囲
(mm)
許容トルク
(N・m)
最高回転数
(r/min)
許容エンドプレイ(±)
(mm)
許容偏心
(mm)
許容偏角
(deg)
慣性モーメント
(kg・m2)
締結タイプ キー溝幅K(d1側) キー溝幅K(d2側)

17,459円

1個

11日目

1015 15 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 5 5

16,914円

1個

11日目

1015 18 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 5 6

17,459円

1個

11日目

1015 20 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 5 6

17,147円

1個

11日目

1015 22 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 5 6

17,173円

1個

11日目

1018 18 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

17,123円

1個

11日目

1018 20 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

17,459円

1個

11日目

1018 22 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

16,715円

1個

11日目

1020 20 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

17,459円

1個

11日目

1020 22 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

16,914円

1個

11日目

1022 22 50.01~100.00 45 43.6 0.41~1.0 60 10000 0.3 1 0.2 1.7x10-4セットスクリュータイプ 6 6

23,882円

1個

11日目

1018 18 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,882円

1個

11日目

1018 20 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,882円

1個

11日目

1018 22 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,705円

1個

11日目

1018 25 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,659円

1個

11日目

1018 28 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,882円

1個

11日目

1020 20 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,604円

1個

11日目

1020 22 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,882円

1個

11日目

1020 25 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,705円

1個

11日目

1020 28 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,882円

1個

11日目

1022 22 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 6

23,539円

1個

11日目

1022 25 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,882円

1個

11日目

1022 28 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 6 8

23,452円

1個

11日目

1025 25 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 8 8

23,650円

1個

11日目

1025 28 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 8 8

23,452円

1個

11日目

1028 28 50.01~100.00 55 49.4 1.1~3.0 90 10000 0.5 1.2 0.2 3.3x10-4セットスクリュータイプ 8 8

30,049円

1個

11日目

1020 20 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 6

30,021円

1個

11日目

1020 22 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 6

29,995円

1個

11日目

1020 25 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,760円

1個

11日目

1020 28 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,832円

1個

11日目

1020 30 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,915円

1個

11日目

1020 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 10

29,760円

1個

11日目

1020 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 10

29,770円

1個

11日目

1022 22 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 6

29,856円

1個

11日目

1022 25 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,770円

1個

11日目

1022 28 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,760円

1個

11日目

1022 30 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 8

29,915円

1個

11日目

1022 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 10

29,770円

1個

11日目

1022 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 6 10

29,832円

1個

11日目

1025 25 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

30,049円

1個

11日目

1025 28 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

29,915円

1個

11日目

1025 30 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

29,760円

1個

11日目

1025 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

29,894円

1個

11日目

1025 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

29,770円

1個

11日目

1028 28 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

29,770円

1個

11日目

1028 30 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

29,760円

1個

11日目

1028 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

29,760円

1個

11日目

1028 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

30,049円

1個

11日目

1030 30 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 8

29,915円

1個

11日目

1030 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

29,894円

1個

11日目

1030 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 8 10

29,915円

1個

11日目

1032 32 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 10 10

29,894円

1個

11日目

1032 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 10 10

29,770円

1個

11日目

1035 35 100~500未満 70 57 1.1~3.0 160 10000 0.6 1.6 0.2 1.1x10-3セットスクリュータイプ 10 10

23,869円

1個

11日目

1015 15 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 5

23,869円

1個

11日目

1015 16 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 5

23,157円

1個

11日目

1015 18 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 6

23,869円

1個

11日目

1015 20 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 6

23,268円

1個

11日目

1016 16 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 5

23,869円

1個

11日目

1016 18 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 6

23,042円

1個

11日目

1016 20 20.01~50.00 45 46 0.41~1.0 50 5000 0.3 0.8 0.5 1.8x10-4クランプタイプ 5 6

Loading...

基本情報

種類 オルダムタイプ 最高回転数範囲(r/min) 4001~10000 本体材質 ステンレス
許容ミスアラインメント 偏角 / 偏心 / エンドプレイ 特徴 高捻り剛性 用途 標準 / サーボモータ
緩衝部材質 アルミニウム青銅 分類 カップリング本体
