クッション式カップリング QRU

クッション式カップリング QRU
通常単価(税別):
1,483円~
通常出荷日:
9日目

【特長】
・柔らかいクッションタイプのカップリングです。
・偏心、偏角のあるメカに対応します。
・振動をともなう回転機構にも使えます。
・クッションはソフト(S)、ハード(H)の2種で着脱容易です。
・クッションは絶縁タイプの合成ゴムです。

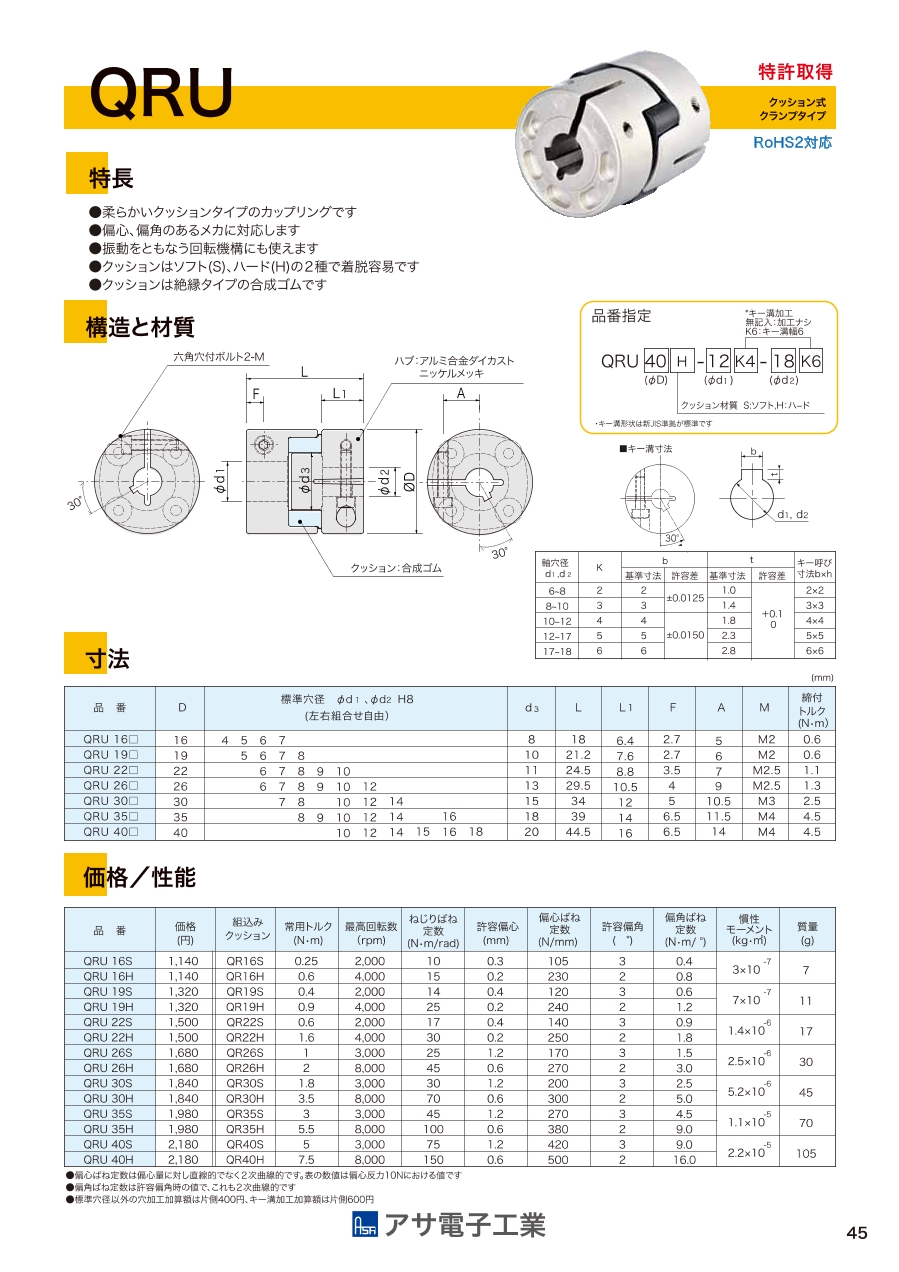

PDF

型番

226 の型番候補があります候補を表示

外形図

クッション式カップリング QRU 外形図

製品仕様

性能

クッション式カップリング QRU 性能表
  • 偏心ばね定数は偏心量に対し直線的でなく2次曲線的です。表の数値は偏心反力10Nにおける値です。
  • 偏角ぱね定数は許容偏角時の値で、これも2次曲線的です。

規格表

単位:mm
クッション式カップリング QRU 規格表

キー溝寸法

クッション式カップリング QRU 規格表2
キー溝形状は新JIS準拠が標準です。
型番

QRU16H-4-4

QRU16H-4-5

QRU16H-4-6

QRU16H-4-7

QRU16H-5-5

QRU16H-5-6

QRU16H-5-7

QRU16H-6-6

QRU16H-6-7

QRU16H-7-7

QRU16S-4-4

QRU16S-4-5

QRU16S-4-6

QRU16S-4-7

QRU16S-5-5

QRU16S-5-6

QRU16S-5-7

QRU16S-6-6

QRU16S-6-7

QRU16S-7-7

QRU19H-5-5

QRU19H-5-6

QRU19H-5-7

QRU19H-5-8

QRU19H-6-6

QRU19H-6-7

QRU19H-6-8

QRU19H-7-7

QRU19H-7-8

QRU19H-8-8

QRU19S-5-5

QRU19S-5-6

QRU19S-5-7

QRU19S-5-8

QRU19S-6-6

QRU19S-6-7

QRU19S-6-8

QRU19S-7-7

QRU19S-7-8

QRU19S-8-8

QRU22H-6-6

QRU22H-6-7

QRU22H-6-8

QRU22H-6-9

QRU22H-6-10

QRU22H-7-7

QRU22H-7-8

QRU22H-7-9

QRU22H-7-10

QRU22H-8-8

QRU22H-8-9

QRU22H-8-10

QRU22H-9-9

QRU22H-9-10

QRU22H-10-10

QRU22S-6-6

QRU22S-6-7

QRU22S-6-8

QRU22S-6-9

QRU22S-6-10

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?標準穴径 d1
(φ)
標準穴径 d2
(φ)
許容トルク範囲
(N・m)
外径D
(φ)
全長L
(mm)
最高回転数範囲
(r/min)
許容偏心範囲
(mm)
許容トルク
(N・m)
最高回転数
(r/min)
許容偏心
(mm)
許容偏角
(deg)
慣性モーメント
(kg・m2)
緩衝部タイプ

1,483円

1個

9日目

104 4 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

104 5 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

104 6 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

104 7 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

105 5 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

105 6 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

105 7 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

106 6 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

106 7 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

107 7 0.05~1.00 16 18 2001~4000 0.02~0.2 0.6 4000 0.2 2 3x10-7ハード

1,483円

1個

9日目

104 4 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,489円

1個

9日目

104 5 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,489円

1個

9日目

104 6 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,483円

1個

9日目

104 7 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,489円

1個

9日目

105 5 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,483円

1個

9日目

105 6 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,483円

1個

9日目

105 7 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,483円

1個

9日目

106 6 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,483円

1個

9日目

106 7 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,489円

1個

9日目

107 7 0.05~1.00 16 18 1001~2000 0.21~0.40 0.25 2000 0.3 3 3x10-7ソフト

1,784円

1個

9日目

105 5 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

105 6 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

105 7 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

105 8 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

106 6 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

106 7 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

106 8 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

107 7 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

107 8 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

108 8 0.05~1.00 19 21.2 2001~4000 0.02~0.2 0.9 4000 0.2 2 7x10-7ハード

1,784円

1個

9日目

105 5 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

105 6 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

105 7 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

105 8 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

106 6 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

106 7 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,789円

1個

9日目

106 8 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

107 7 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

107 8 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,784円

1個

9日目

108 8 0.05~1.00 19 21.2 1001~2000 0.21~0.40 0.4 2000 0.4 3 7x10-7ソフト

1,990円

1個

9日目

106 6 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

106 7 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

106 8 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

106 9 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

106 10 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

107 7 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

107 8 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

107 9 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

107 10 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

108 8 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

108 9 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

108 10 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

109 9 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

109 10 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

1010 10 1.01~3.00 22 24.5 2001~4000 0.02~0.2 1.6 4000 0.2 2 1.4x10-6ハード

1,990円

1個

9日目

106 6 0.05~1.00 22 24.5 1001~2000 0.21~0.40 0.6 2000 0.4 3 1.4x10-6ソフト

1,990円

1個

9日目

106 7 0.05~1.00 22 24.5 1001~2000 0.21~0.40 0.6 2000 0.4 3 1.4x10-6ソフト

1,989円

1個

9日目

106 8 0.05~1.00 22 24.5 1001~2000 0.21~0.40 0.6 2000 0.4 3 1.4x10-6ソフト

1,990円

1個

9日目

106 9 0.05~1.00 22 24.5 1001~2000 0.21~0.40 0.6 2000 0.4 3 1.4x10-6ソフト

1,989円

1個

9日目

106 10 0.05~1.00 22 24.5 1001~2000 0.21~0.40 0.6 2000 0.4 3 1.4x10-6ソフト

Loading...

基本情報

種類 ジョータイプ 本体材質 アルミニウム 許容ミスアラインメント 偏角 / 偏心
特徴 振動吸収 用途 標準 緩衝部材質 合成ゴム
分類 カップリング本体 締結タイプ クランプタイプ

この商品を見た人は、こんな商品も見ています

今見ている商品

クッション式カップリング QRU

クッション式カップリング QRU

    オルダム形カップリング クランピングタイプ SOH

    オルダム形カップリング クランピングタイプ SOH

      ディスク形カップリング セットスクリュータイプ(シングルディスク)SDS

      ディスク形カップリング セットスクリュータイプ(シングルディスク)SDS

        オルダムカップリング FJ/FJU

        オルダムカップリング FJ/FJU

          高精度ディスクカップリング 高トルク・セットスクリュータイプ

          高精度ディスクカップリング 高トルク・セットスクリュータイプ

            プラスチックカップリング UJ

            プラスチックカップリング UJ

              ケイフレックスカップリング Aタイプ(片側アダプタハブタイプ)

              ケイフレックスカップリング Aタイプ(片側アダプタハブタイプ)

                ケイフレックスカップリング Cタイプ(シングルタイプ)

                ケイフレックスカップリング Cタイプ(シングルタイプ)

                  K-7カップリング MDシリーズ

                  K-7カップリング MDシリーズ

                    精密軸継手-板ばね式 TAS-Cシリーズ

                    精密軸継手-板ばね式 TAS-Cシリーズ

                      オルダムカップリング FSPJ/FSPJU

                      オルダムカップリング FSPJ/FSPJU

                        ディスク形カップリング セットスクリューロングタイプ(ダブルディスク) SDWB

                        ディスク形カップリング セットスクリューロングタイプ(ダブルディスク) SDWB

                          ディスク形カップリング クランピングタイプ(シングルディスク) SDCS

                          ディスク形カップリング クランピングタイプ(シングルディスク) SDCS

                            メーカー アサ電子工業 SUNGIL(ソンイル) SUNGIL(ソンイル) アサ電子工業 ミスミ アサ電子工業 ケイセブン ケイセブン ケイセブン 酒井製作所 アサ電子工業 SUNGIL(ソンイル) SUNGIL(ソンイル)
                            通常価格
                            (税別)
                            1,483円~ 1,454円~ 1,454円~ 4,970円~ 1,440円~ 498円~ 10,658円~ 11,899円~ 410円~ 6,391円~ 16,715円~ 1,662円~ 3,323円~
                            通常出荷日 9日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 5日目   4日目   在庫品1日目~   当日出荷可能 7日目   7日目   3日目~   7日目~   11日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能
                            種類 ジョータイプ オルダムタイプ ディスクタイプ オルダムタイプ ディスク形 ディスクタイプ ディスクタイプ オルダムタイプ オルダムタイプ 精密バネ軸継手 オルダムタイプ ディスクタイプ ディスクタイプ
                            本体材質 アルミニウム アルミニウム アルミニウム アルミニウム アルミニウム 樹脂 S45C S45C - A7075 ステンレス アルミニウム アルミニウム
                            許容ミスアラインメント 偏角 / 偏心 偏角 / 偏心 / エンドプレイ - 偏角 / 偏心 なし / 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / エンドプレイ 偏角 / エンドプレイ なし 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ 偏角 / 偏心 / エンドプレイ -
                            特徴 振動吸収 - - 高捻り剛性 / 高精度 / バックラッシ0 / 振動吸収 / 耐熱 / クリーン環境 高ねじり剛性 / 高トルクタイプ / 高位置決め精度タイプ / 高耐久性 / バックラッシゼロ バックラッシ0 / 小型 高トルク / ノーバックラッシ 高トルク / ノーバックラッシ 振動吸収 / コンパクト 高精度 / 低慣性モーメント 高捻り剛性 - -
                            用途 標準 標準 / ステッピングモータ サーボモータ / ステッピングモータ 標準 / サーボモータ 標準 / サーボモータ対応 / ステッピングモータ 標準 / エンコーダ 標準 標準 / サーボモータ 標準 標準 / サーボモータ / パルスモーター 標準 / サーボモータ サーボモータ / ステッピングモータ サーボモータ / ステッピングモータ

                            クッション式カップリング QRUのレビュー

                            評価 4.0 平均4.0 (1件のレビュー) レビューを書く
                            • 駆動軸と従動軸の接続に2019/10/16
                              評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
                              開発中生産設備の一機構として駆動軸と従動軸の接続に使用しました。動力伝達の同期的なズレを軽減するために、数種の類似品を検証利用した内の一つです。当社で従来利用していたものでは硬すぎ、また柔らかすぎると遅れや残留応力により反転するなどの弊害が生じるため、最適なものを欲し採択しました。クッションの効力により、比較的理想に近い使い勝手が実現できています。
