クッション式カップリング QJ/QJU

クッション式カップリング QJ/QJU
通常単価(税別):
3,782円~
通常出荷日:
6日目

・バックラッシュゼロ
・振動&音の吸収
・クッションはパイプ形状で柔軟性大、長寿命
・クッションの材質で、ねじり剛性の大・小選択可能
・ハブ材質がアルミダイカストで、慣性モーメントが小さい

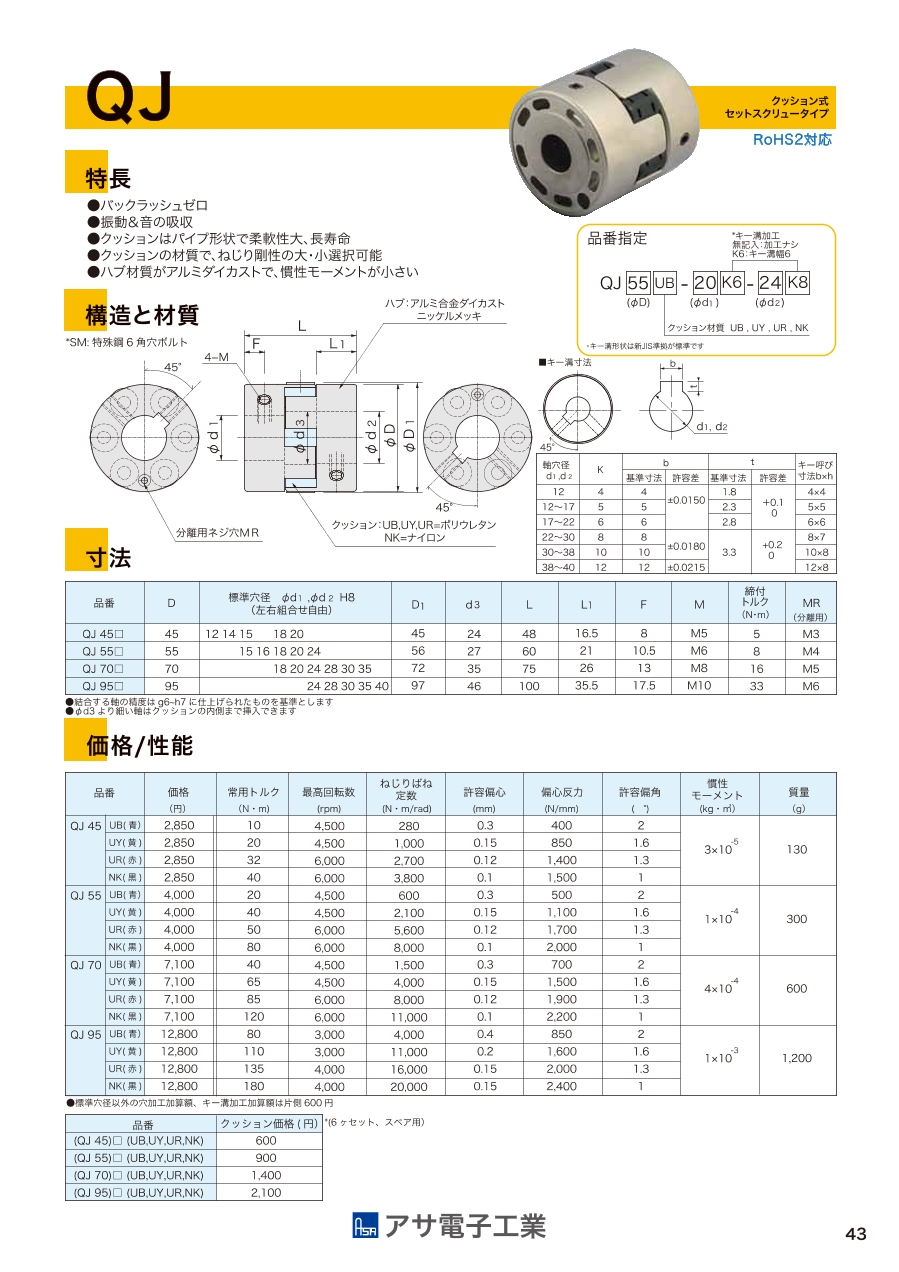

PDF

型番

528 の型番候補があります候補を表示

外形図

QJ

クッション式カップリング QJ/QJU 外形図1

QJU

クッション式カップリング QJ/QJU 外形図2

キー溝寸法

クッション式カップリング QJ/QJU キー溝寸法1

QJ

クッション式カップリング QJ/QJU キー溝寸法2

QJU

製品仕様

QJ:クッション式セットスクリュータイプ

QJU:クッション式クランプタイプ

型番常用トルク
(N・m)
最高回転数
(rpm)
ねじりばね
定数
(N・m/rad)
許容偏心
(mm)
偏心反カ
(N/mm)
許容偏角
(°)
慣性
モーメント
(kg・m2
質量
(g)
QJ45QJU45UB(青)104,5002800.340023×10-5130
UY(黄)204,5001,0000.158501.6
UR(赤)326,0002,7000.121,4001.3
NK(黒)406,0003,8000.11,5001
QJ55QJU55UB(青)204,5006000.350021×10-4300
UY(黄)404,5002,1000.151,1001.6
UR(赤)506,0005,6000.121,7001.3
NK(黒)806,0008,0000.12,0001
QJ70QJU70UB(青)404,5001,5000.370024×10-4600
UY(黄)654,5004,0000.151,5001.6
UR(赤)856,0008,0000.121,9001.3
NK(黒)1206,00011,0000.12,2001
QJ95QJU95UB(青)803,0004,0000.485021×10-31,200
UY(黄)1103,00011,0000.21,6001.6
UR(赤)1354,00016,0000.152,0001.3
NK(黒)1804,00020,0000.152,4001

材質

ハブ:アルミ合金ダイガスト ニッケルメッキ
クッション:UB/UY/UR=ポリウレタン、NK=ナイロン

キー溝寸法

軸穴径
d1、d2
Kbtキー呼び
寸法
b×h
基準寸法許容差基準寸法許容差
1244±0.01501.80~+0.14×4
12~17552.35×5
17~22662.86×6
22~3088±0.01803.30~+0.28×7
30~38101010×8
38~401212±0.021512×8

規格表

QJ

クッション式カップリング QJ/QJU 規格表1
  • 結合する軸の精度はg6-h7に仕上げられたものを基準とします
  • φd3より細い軸はクッションの内側まで挿入できます

QJU

クッション式カップリング QJ/QJU 規格表1
  • 結合する軸の精度はg6-h7に仕上げられたものを基準とします
  • φd3より細い軸はクッションの内側まで挿入できます

選定サポート情報

型番指定

クッション式カップリング QJ/QJU 選定サポート1

QJ

クッション式カップリング QJ/QJU 選定サポート2

QJU

型番

QJ45NK-12-12

QJ45NK-12-14

QJ45NK-12-15

QJ45NK-12-18

QJ45NK-12-20

QJ45NK-14-14

QJ45NK-14-15

QJ45NK-14-18

QJ45NK-14-20

QJ45NK-15-15

QJ45NK-15-18

QJ45NK-15-20

QJ45NK-18-18

QJ45NK-18-20

QJ45NK-20-20

QJ45UB-12-12

QJ45UB-12-14

QJ45UB-12-15

QJ45UB-12-18

QJ45UB-12-20

QJ45UB-14-14

QJ45UB-14-15

QJ45UB-14-18

QJ45UB-14-20

QJ45UB-15-15

QJ45UB-15-18

QJ45UB-15-20

QJ45UB-18-18

QJ45UB-18-20

QJ45UB-20-20

QJ45UR-12-12

QJ45UR-12-14

QJ45UR-12-15

QJ45UR-12-18

QJ45UR-12-20

QJ45UR-14-14

QJ45UR-14-15

QJ45UR-14-18

QJ45UR-14-20

QJ45UR-15-15

QJ45UR-15-18

QJ45UR-15-20

QJ45UR-18-18

QJ45UR-18-20

QJ45UR-20-20

QJ45UY-12-12

QJ45UY-12-14

QJ45UY-12-15

QJ45UY-12-18

QJ45UY-12-20

QJ45UY-14-14

QJ45UY-14-15

QJ45UY-14-18

QJ45UY-14-20

QJ45UY-15-15

QJ45UY-15-18

QJ45UY-15-20

QJ45UY-18-18

QJ45UY-18-20

QJ45UY-20-20

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?標準穴径 d1
(φ)
標準穴径 d2
(φ)
許容トルク範囲
(N・m)
外径D
(φ)
全長L
(mm)
最高回転数範囲
(r/min)
許容偏心範囲
(mm)
許容トルク
(N・m)
最高回転数
(r/min)
許容偏心
(mm)
許容偏角
(deg)
慣性モーメント
(kg・m2)
緩衝部材質 締結タイプ 緩衝部カラー

3,782円

1個

6日目

1012 12 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1012 14 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1012 15 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1012 18 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1012 20 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1014 14 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1014 15 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1014 18 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1014 20 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1015 15 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1015 18 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1015 20 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,789円

1個

6日目

1018 18 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1018 20 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1020 20 20.01~50.00 45 48 4001~10000 0.02~0.2 40 6000 0.1 1 3x10-5ナイロン セットスクリュータイプ

3,782円

1個

6日目

1012 12 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 14 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,789円

1個

6日目

1012 15 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 18 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 20 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 14 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 15 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 18 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,789円

1個

6日目

1014 20 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 15 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 18 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 20 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 18 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 20 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1020 20 5.01~10.00 45 48 4001~10000 0.21~0.40 10 4500 0.3 2 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 12 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 14 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 15 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 18 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 20 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,789円

1個

6日目

1014 14 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 15 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 18 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 20 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 15 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 18 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 20 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 18 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 20 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1020 20 20.01~50.00 45 48 4001~10000 0.02~0.2 32 6000 0.12 1.3 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 12 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 14 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 15 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 18 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1012 20 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 14 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 15 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 18 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1014 20 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 15 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 18 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1015 20 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 18 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1018 20 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

3,782円

1個

6日目

1020 20 10.01~20.00 45 48 4001~10000 0.02~0.2 20 4500 0.15 1.6 3x10-5ポリウレタン セットスクリュータイプ

Loading...

基本情報

種類 ジョータイプ 本体材質 アルミニウム 許容ミスアラインメント 偏角 / 偏心
特徴 高捻り剛性 / バックラッシ0 / 低慣性モーメント / 振動吸収 用途 標準 分類 カップリング本体
