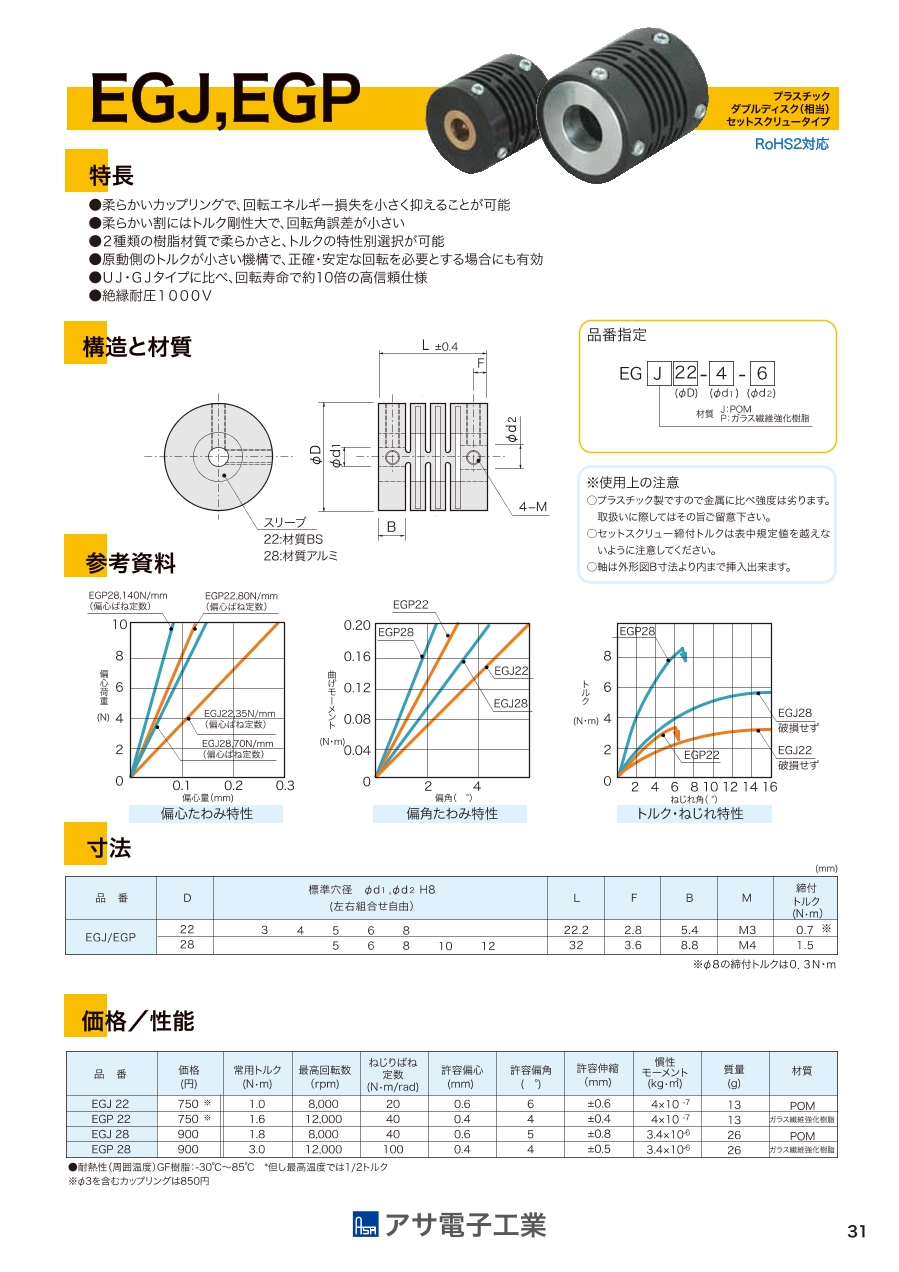

【特長】
・柔らかいカップリングで、回転エネルギー損失を小さく抑えることが可能。
・柔らかい割にはトルク剛性大で、回転角誤差が小さい。
・2種類の樹脂材質で柔らかさと、トルクの特性別選択が可能。
・原動側のトルクが小さい機構で、正確・安定な回転を必要とする場合にも有効。
・UJ・GJタイプに比べ、回転寿命で約10倍の高信頼仕様。
・絶縁耐圧1000V。
お困りですか?チャットで商品に関する質問ができます
性能
耐熱性(周囲温度) GF樹脂: -30℃~+85℃ *但し最高温度では1/2トルク
※使用上の注意
※φ8の締付トルクは0.3N・m
型番 |
---|
型番 | 通常単価 (税別) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | 標準穴径 d1 (φ) | 標準穴径 d2 (φ) | 許容トルク範囲 (N・m) | 外径D (φ) | 全長L (mm) | 最高回転数範囲 (r/min) | 許容偏心範囲 (mm) | 許容トルク (N・m) | 最高回転数 (r/min) | 許容エンドプレイ(±) (mm) | 許容偏心 (mm) | 許容偏角 (deg) | 慣性モーメント (kg・m2) | 使用温度範囲 (℃) | ディスク部材質 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1,086円 | 1個 | 6日目 | 10 | 3 | 3 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 4 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 5 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 6 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 8 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 4 | 4 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 4 | 5 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
948円 | 1個 | 6日目 | 10 | 4 | 6 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 4 | 8 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 5 | 5 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 5 | 6 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 5 | 8 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
949円 | 1個 | 6日目 | 10 | 6 | 6 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
948円 | 1個 | 6日目 | 10 | 6 | 8 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
948円 | 1個 | 6日目 | 10 | 8 | 8 | 0.05~1.00 | 22 | 22.2 | 4001~10000 | 0.41~1.0 | 1 | 8000 | 0.6 | 0.6 | 6 | 4x10-7 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 5 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 6 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 8 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 10 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,389円 | 1個 | 6日目 | 10 | 5 | 12 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 6 | 6 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,389円 | 1個 | 6日目 | 10 | 6 | 8 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,389円 | 1個 | 6日目 | 10 | 6 | 10 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 6 | 12 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 8 | 8 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,389円 | 1個 | 6日目 | 10 | 8 | 10 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 8 | 12 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 10 | 10 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,389円 | 1個 | 6日目 | 10 | 10 | 12 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,227円 | 1個 | 6日目 | 10 | 12 | 12 | 1.01~3.00 | 28 | 32 | 4001~10000 | 0.41~1.0 | 1.8 | 8000 | 0.8 | 0.6 | 5 | 3.4x10-6 | -20~60 | ポリアセタール | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 3 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 4 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 5 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 6 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
1,086円 | 1個 | 6日目 | 10 | 3 | 8 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 4 | 4 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 4 | 5 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 4 | 6 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
948円 | 1個 | 6日目 | 10 | 4 | 8 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 5 | 5 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
948円 | 1個 | 6日目 | 10 | 5 | 6 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 5 | 8 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
949円 | 1個 | 6日目 | 10 | 6 | 6 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
948円 | 1個 | 6日目 | 10 | 6 | 8 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
948円 | 1個 | 6日目 | 10 | 8 | 8 | 1.01~3.00 | 22 | 22.2 | 10001~78000 | 0.21~0.40 | 1.6 | 12000 | 0.4 | 0.4 | 4 | 4x10-7 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 5 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,389円 | 1個 | 6日目 | 10 | 5 | 6 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 8 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 10 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 5 | 12 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 6 | 6 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 6 | 8 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,389円 | 1個 | 6日目 | 10 | 6 | 10 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 6 | 12 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 8 | 8 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,389円 | 1個 | 6日目 | 10 | 8 | 10 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,389円 | 1個 | 6日目 | 10 | 8 | 12 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 10 | 10 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 10 | 12 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 | ||
1,227円 | 1個 | 6日目 | 10 | 12 | 12 | 1.01~3.00 | 28 | 32 | 10001~78000 | 0.21~0.40 | 3 | 12000 | 0.5 | 0.4 | 4 | 3.4x10-6 | -30~85 | ガラス繊維強化樹脂 |
Loading...
種類 | ディスクタイプ | 本体材質 | 樹脂 | 許容ミスアラインメント | 偏角 / 偏心 / エンドプレイ |
---|---|---|---|---|---|
特徴 | 高トルク / 高耐久性 / バックラッシ0 | 用途 | 標準 | 分類 | カップリング本体 |
締結タイプ | セットスクリュータイプ | ディスクタイプ | ダブル |
