プラスチックカップリング GJ

プラスチックカップリング GJ
通常単価(税別):
498円~
通常出荷日:
在庫品1日目~  当日出荷可能

【特長】
・UJに比べスリット部が長くなっており、単体使用時の許容心ずれ量が向上。
・単体で曲りと心ずれの両方を軽く吸収。
・スムーズな回転伝達をコンパクトに実現。
・電気的絶縁が必要な回転伝達部に。

PDF

型番

29 の型番候補があります候補を表示

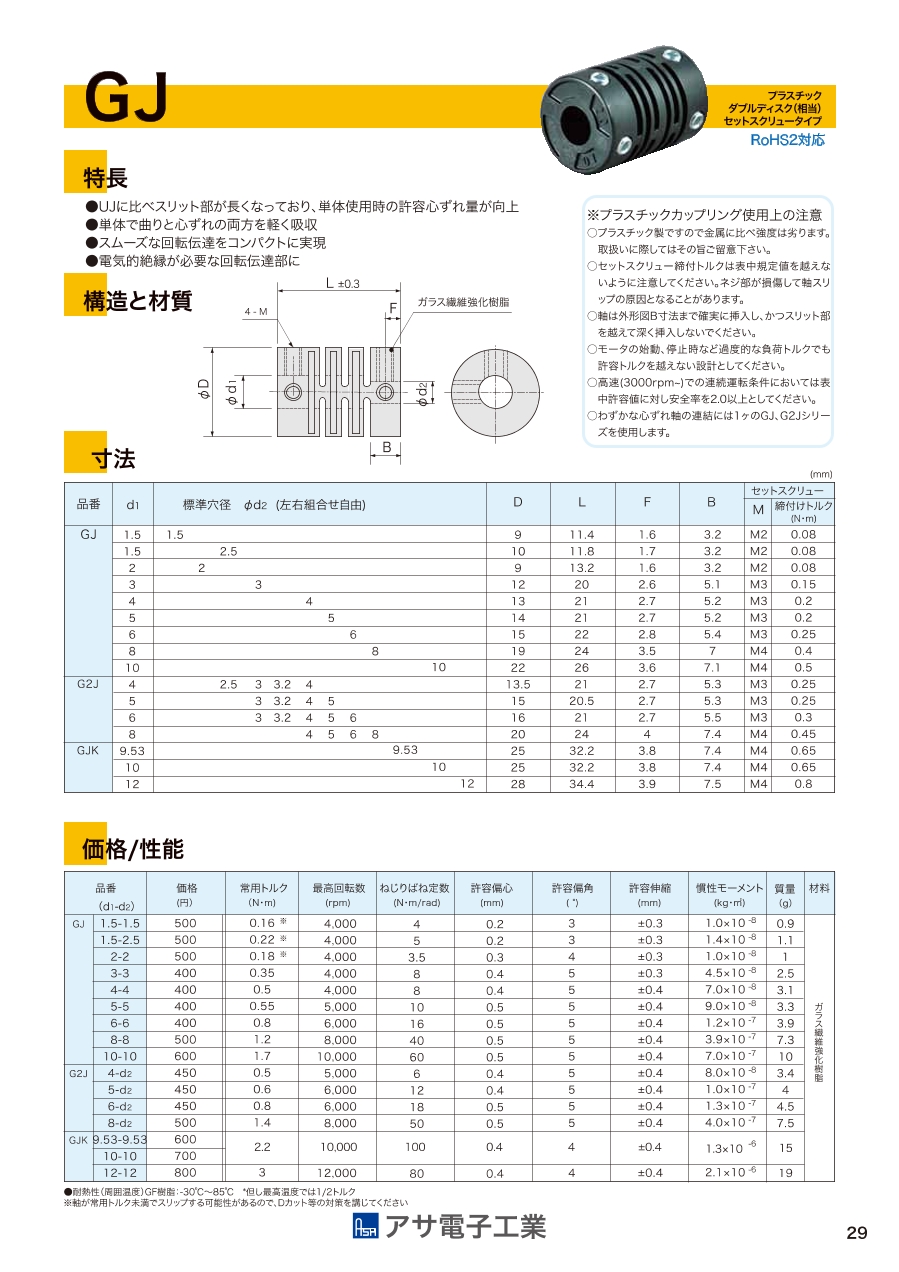

外形図

プラスチックカップリング GJ 外形図01

規格表

単位:mm
プラスチックカップリング GJ 規格表01

性能情報・試験情報

プラスチックカップリング GJ 性能試験02
  • 耐熱性(周囲温度)GF樹脂:-30℃~+85℃  *但し最高温度では1/2トルク

※軸が常用トルク未満でスリップする可能性があるので、Dカット等の対策を講じてください。

型番

G2J4-2.5

G2J4-3

G2J4-3.2

G2J4-4

G2J5-3

G2J5-3.2

G2J5-4

G2J5-5

G2J6-3

G2J6-3.2

G2J6-4

G2J6-5

G2J6-6

G2J8-4

G2J8-5

G2J8-6

G2J8-8

GJ1.5-1.5

GJ1.5-2.5

GJ2-2

GJ3-3

GJ4-4

GJ5-5

GJ6-6

GJ8-8

GJ10-10

GJK9.53-9.53

GJK10-10

GJK12-12

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?標準穴径 d1
(φ)
標準穴径 d2
(φ)
許容トルク範囲
(N・m)
外径D
(φ)
全長L
(mm)
最高回転数範囲
(r/min)
許容偏心範囲
(mm)
許容トルク
(N・m)
最高回転数
(r/min)
許容エンドプレイ(±)
(mm)
許容偏心
(mm)
許容偏角
(deg)
慣性モーメント
(kg・m2)
使用温度範囲
(℃)

568円

1個

在庫品1日目

当日出荷可能

104 2.5 0.05~1.00 13.5 21 4001~10000 0.21~0.40 0.5 5000 0.4 0.4 5 8.0x10-8-30~85

568円

1個

6日目

104 3 0.05~1.00 13.5 21 4001~10000 0.21~0.40 0.5 5000 0.4 0.4 5 8.0x10-8-30~85

568円

1個

6日目

104 3.2 0.05~1.00 13.5 21 4001~10000 0.21~0.40 0.5 5000 0.4 0.4 5 8.0x10-8-30~85

570円

1個

6日目

104 4 0.05~1.00 13.5 21 4001~10000 0.21~0.40 0.5 5000 0.4 0.4 5 8.0x10-8-30~85

568円

1個

6日目

105 3 0.05~1.00 15 20.5 4001~10000 0.21~0.40 0.6 6000 0.4 0.4 5 1.0x10-7-30~85

570円

1個

6日目

105 3.2 0.05~1.00 15 20.5 4001~10000 0.21~0.40 0.6 6000 0.4 0.4 5 1.0x10-7-30~85

568円

1個

6日目

105 4 0.05~1.00 15 20.5 4001~10000 0.21~0.40 0.6 6000 0.4 0.4 5 1.0x10-7-30~85

568円

1個

6日目

105 5 0.05~1.00 15 20.5 4001~10000 0.21~0.40 0.6 6000 0.4 0.4 5 1.0x10-7-30~85

568円

1個

6日目

106 3 0.05~1.00 16 21 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.3x10-7-30~85

568円

1個

6日目

106 3.2 0.05~1.00 16 21 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.3x10-7-30~85

568円

1個

6日目

106 4 0.05~1.00 16 21 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.3x10-7-30~85

568円

1個

在庫品1日目

当日出荷可能

106 5 0.05~1.00 16 21 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.3x10-7-30~85

568円

1個

在庫品1日目

当日出荷可能

106 6 0.05~1.00 16 21 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.3x10-7-30~85

638円

1個

6日目

108 4 1.01~3.00 20 24 4001~10000 0.41~1.0 1.4 8000 0.4 0.5 5 4.0x10-7-30~85

638円

1個

在庫品1日目

当日出荷可能

108 5 1.01~3.00 20 24 4001~10000 0.41~1.0 1.4 8000 0.4 0.5 5 4.0x10-7-30~85

638円

1個

在庫品1日目

当日出荷可能

108 6 1.01~3.00 20 24 4001~10000 0.41~1.0 1.4 8000 0.4 0.5 5 4.0x10-7-30~85

638円

1個

在庫品1日目

当日出荷可能

108 8 1.01~3.00 20 24 4001~10000 0.41~1.0 1.4 8000 0.4 0.5 5 4.0x10-7-30~85

638円

1個

6日目

101.5 1.5 0.05~1.00 9 11.4 2001~4000 0.02~0.2 0.16 4000 0.3 0.2 3 1.0x10-8-30~85

638円

1個

6日目

101.5 2.5 0.05~1.00 10 12 2001~4000 0.02~0.2 0.22 4000 0.3 0.2 3 1.4x10-8-30~85

638円

1個

6日目

102 2 0.05~1.00 9 13 2001~4000 0.21~0.40 0.18 4000 0.3 0.3 4 1.0x10-8-30~85

498円

1個

在庫品1日目

当日出荷可能

103 3 0.05~1.00 12 20 2001~4000 0.21~0.40 0.35 4000 0.3 0.4 5 4.5x10-8-30~85

498円

1個

在庫品1日目

当日出荷可能

104 4 0.05~1.00 13 21 2001~4000 0.21~0.40 0.5 4000 0.4 0.4 5 7.0x10-8-30~85

498円

1個

在庫品1日目

当日出荷可能

105 5 0.05~1.00 14 21 4001~10000 0.41~1.0 0.55 5000 0.4 0.5 5 9.0x10-8-30~85

498円

1個

在庫品1日目

当日出荷可能

106 6 0.05~1.00 15 22 4001~10000 0.41~1.0 0.8 6000 0.4 0.5 5 1.2x10-7-30~85

638円

1個

在庫品1日目

当日出荷可能

108 8 1.01~3.00 19 24 4001~10000 0.41~1.0 1.2 8000 0.4 0.5 5 3.9x10-7-30~85

758円

1個

6日目

1010 10 1.01~3.00 22 26 4001~10000 0.41~1.0 1.7 10000 0.4 0.5 5 7.0x10-7-30~85

758円

1個

6日目

109.53 9.53 1.01~3.00 25 32 4001~10000 0.21~0.40 2.2 10000 0.4 0.4 4 1.3x10-6-30~85

878円

1個

6日目

1010 10 1.01~3.00 25 32 4001~10000 0.21~0.40 2.2 10000 0.4 0.4 4 1.3x10-6-30~85

998円

1個

6日目

1012 12 1.01~3.00 28 34.4 10001~78000 0.21~0.40 3 12000 0.4 0.4 4 2.1x10-6-30~85

Loading...

  1. 1

基本情報

種類 ディスクタイプ 本体材質 樹脂 許容ミスアラインメント 偏角 / 偏心 / エンドプレイ
特徴 バックラッシ0 用途 標準 ディスク部材質 ガラス繊維強化樹脂
分類 カップリング本体 締結タイプ セットスクリュータイプ ディスクタイプ ダブル
