溝付きピン F形
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

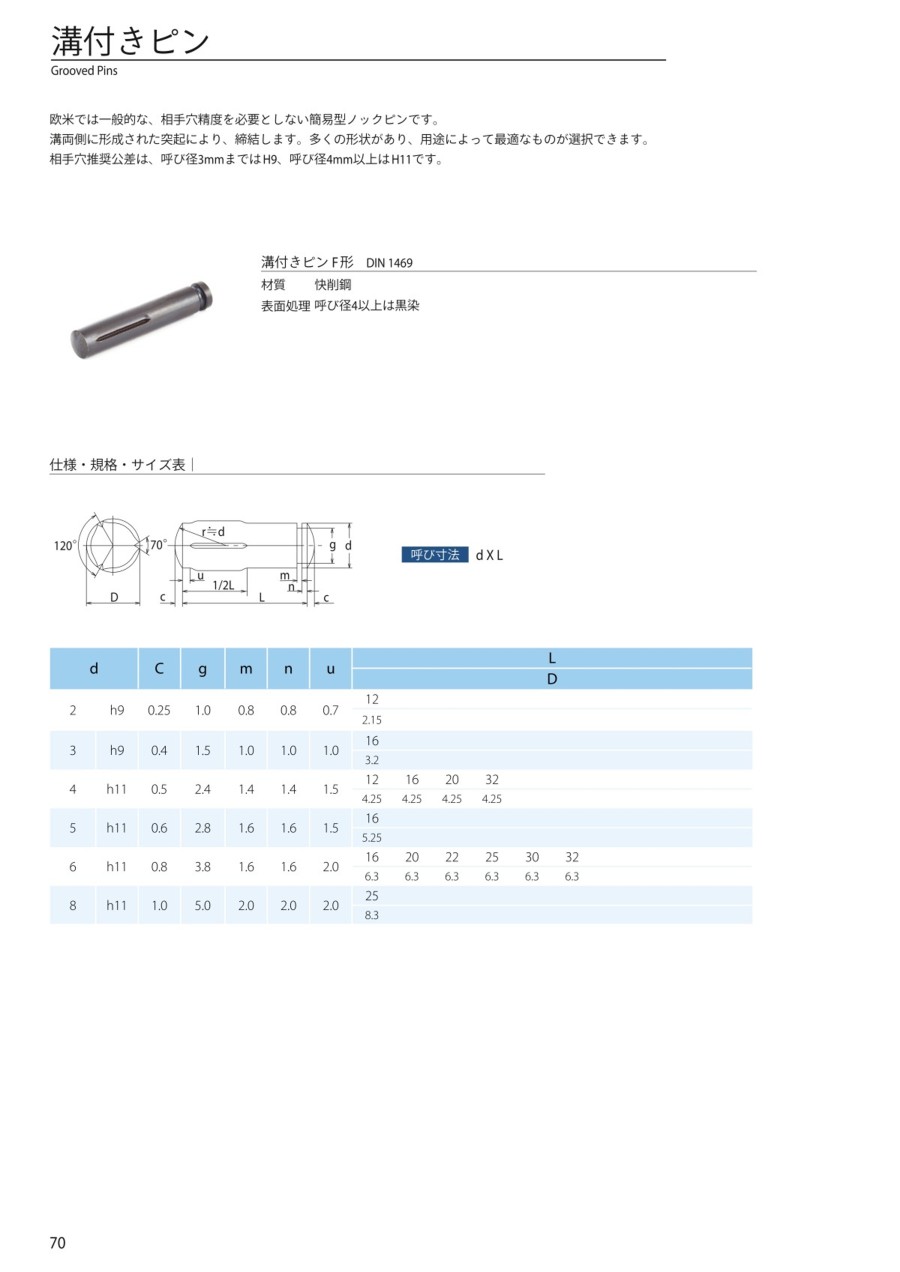

外形図
呼び寸法d×L
製品仕様
| タイプ | 材質 | 表面処理 |
|---|---|---|
| GP-F | 快削鋼 | 呼び径4以上は黒染 |
規格表
使用例
技術情報・設計アイデア
締結の仕組み
溝の両側に形成された突起により、相手素材に締結されます。
相手穴の方が溝付きピンより硬い場合
相手穴の方が溝付きピンより柔らかい場合
溝両側の突起が変形し、穴に密着します。
溝両側の突起が、相手穴に食い込みます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48円 ( 53円 ) | 2日目 |
50円 ( 55円 ) | 2日目 |
66円 ( 73円 ) | 2日目 |
52円 ( 57円 ) | 2日目 |
57円 ( 63円 ) | 2日目 |
62円 ( 68円 ) | 2日目 |
104円 ( 114円 ) | 2日目 |
109円 ( 120円 ) | 2日目 |
84円 ( 92円 ) | 2日目 |
116円 ( 128円 ) | 2日目 |
93円 ( 102円 ) | 2日目 |
96円 ( 106円 ) | 2日目 |
127円 ( 140円 ) | 2日目 |
詳細情報
基本情報
相手穴精度を必要としない簡易型ノックピンです。
溝両側に形成された突起により、締結します。
相手穴推奨交差は呼び径3mmまではH9、それ以上はH11です。
材質=快削鋼、 表面処理=呼び径4mm未満は生地、4mm以上は黒染仕上げです。
