内ねじ付き平行ピン h7
- 通常単価(税別)
- 213円～1,290円
- 税込単価
- 234円～1,419円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】・内ねじが付いておりますので挿入が簡単です許容差はh7です・抜き取り用の内ねじがついた平行ピン...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 大喜多の規格品になります。JIS規格品とは細部が異なりますので、ご注意下さい。
未確定：候補が154型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
内ねじ付き平行ピン h7 S45C-Q
内ねじ付き平行ピン h7 SUS303
材質 S45C相当
硬度 HRC45～52
硬度 HRC45～52
材質 SUS303相当
規格表
| d | 5 | 6 | 8 | 10 | 12 | 13 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|
| c | 1.0 | 1.5 | ||||||
| ds | M3 P0.5 | M4 P0.7 | M5 P0.8 | M6 P1.0 | M8 P1.25 | M8 P1.25 | M10 P1.5 | M12 P1.75 |
| s | 5 | 6 | 7 | 10 | 12 | 12 | 15 | 17 |
| 表面粗さ | Rz 3.2 | Rz 6.3 | ||||||
※ d=5・6は面取りの角度が30度
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
331円 ( 364円 ) | 2日目 |
421円 ( 463円 ) | 2日目 |
434円 ( 477円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 2日目 |
319円 ( 351円 ) | 2日目 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 2日目 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 2日目 |
408円 ( 449円 ) | 2日目 |
386円 ( 425円 ) | 2日目 |
252円 ( 277円 ) | 3日目 |
645円 ( 710円 ) | 2日目 |
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 2日目 |
400円 ( 440円 ) | 2日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 2日目 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 2日目 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
516円 ( 568円 ) | 2日目 |
476円 ( 524円 ) | 2日目 |
608円 ( 669円 ) | 2日目 |
701円 ( 771円 ) | 2日目 |
701円 ( 771円 ) | 2日目 |
713円 ( 784円 ) | 2日目 |
713円 ( 784円 ) | 2日目 |
871円 ( 958円 ) | 2日目 |
902円 ( 992円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
546円 ( 601円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 2日目 |
613円 ( 674円 ) | 2日目 |
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 2日目 |
672円 ( 739円 ) | 3日目 |
686円 ( 755円 ) | 2日目 |
686円 ( 755円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
792円 ( 871円 ) | 2日目 |
948円 ( 1,043円 ) | 2日目 |
詳細情報
基本情報
【特長】
・内ねじが付いておりますので挿入が簡単です
許容差はh7です
・抜き取り用の内ねじがついた平行ピンです
・熱処理品です。ねじ部の強度確保のため、高めの硬度としています（S45C-Q）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 大喜多の規格品になります。JIS規格品とは細部が異なりますので、ご注意下さい。

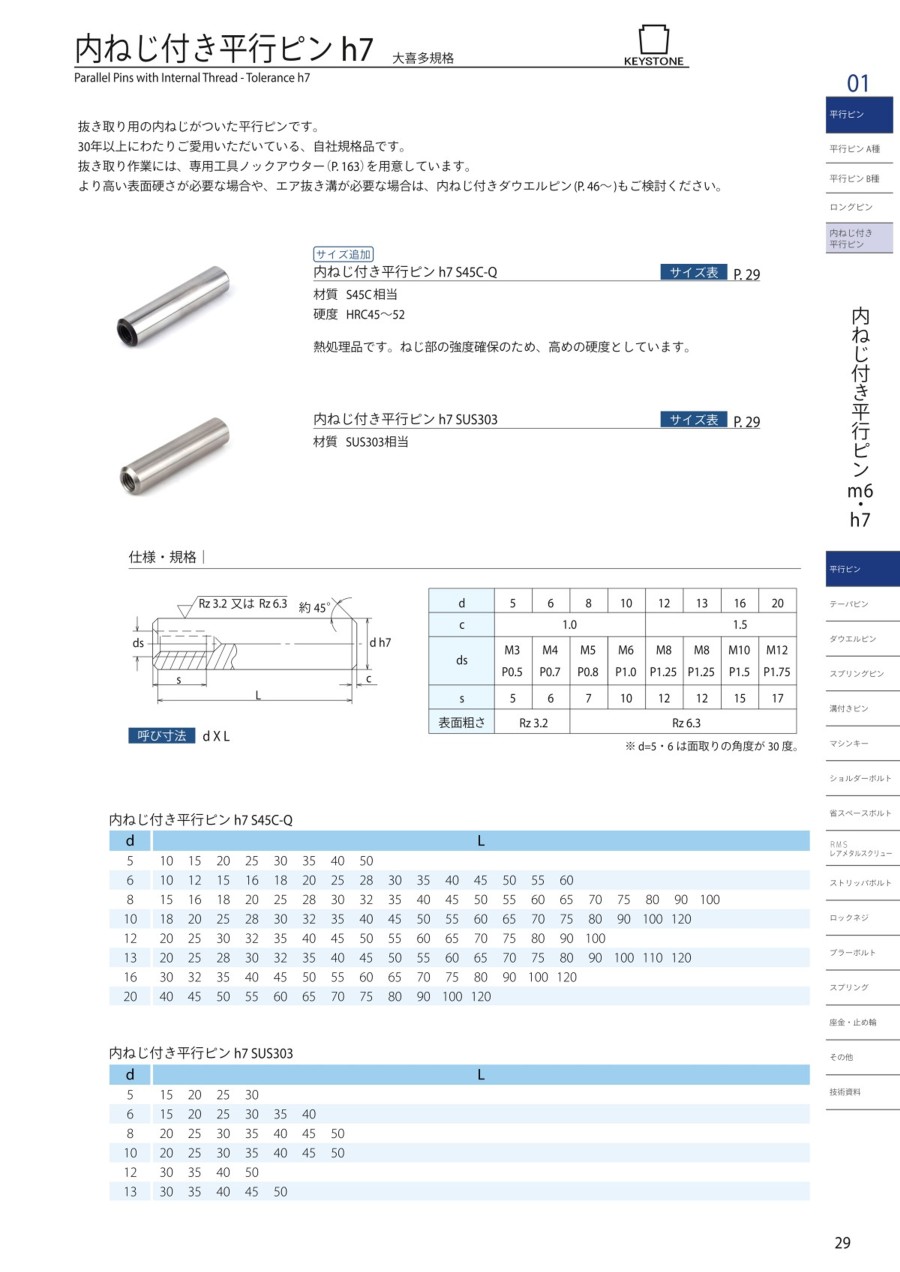

カタログ
商品担当おすすめ
内ねじ付き平行ピン h7のレビュー
特殊加工機の位置合わせに使用しています
5
5.02022/02/25
当社でオリジナルの特殊加工機の位置合わせに使用しています。組立時、分解時に二つの部品の合わせを一致させるための位置決めピ...もっと読む
0人が参考にしています。
位置決め
4
4.02021/03/29
内ねじが付いた平行ピンを探していて価格と納期がよくて購入しました。品質もいいと思います。
0人が参考にしています。
治具に使用
4
4.02019/06/25
治具の位置決めに使用しています。一般的な位置決めの商品であり、問屋から購入して他社の商品も使ったことがありますが、性能的...もっと読む
0人が参考にしています。
