ファイバー照明光ファイバーライトガイド直結型 FTRシリーズ

カタログ |

通常単価(税別): 118,098円～372,097円

税込単価: 129,908円～409,307円

通常出荷日：9日目～19日目

光ファイバーライトガイド直結式・連続点灯型のLED光源。【特長】・省エネ。・ライトガイド差込口は口金φ...

よく一緒に見られています

日進電子工業

通常出荷日：19 日目

よく一緒に見られています

日進電子工業

通常出荷日：19 日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ファイバー照明光ファイバーライトガイド直結型 FTRシリーズの仕様

ファイバー照明光ファイバーライトガイド直結型 FTRシリーズの外観

ファイバー照明光ファイバーライトガイド直結型 FTRシリーズの寸法図

ハロゲン光源との照度比較

高輝度で安定発光
長寿命LED光源と新開発の高集光型レンズの組み合わせにより、点灯開始直後から安定した高輝度発光が可能。
さまざまな調光制御方式に対応
アナログボリュームによる0～100%間の手動調光ができるほか、外部制御信号（アナログ電圧／デジタル信号）による調光可変にも対応。
静粛性、静音性が必須の環境にも対応
LED発光部はドライバーひとつで簡単に交換できるヒートシンク一体形状。静粛性、静音性が必須の環境に対応できる空冷ファンレスタイプ。^※

※ FTR-A15シリーズ、FTR-D15シリーズ

外部アナログ電圧信号調光

FTR-A□15

15ワット型／外部アナログ電圧信号調光対応
照度：450,000lx
光量：ハロゲン100W相当
ファンレスによる自然空冷方式
静音性が高く、振動がない

FTR-A□20

20ワット型／外部アナログ電圧信号調光対応
照度：600,000lx
光量：ハロゲン150W相当
ラインセンサーカメラにも適している

外部信号による点灯ON／OFF制御発光
トランジスタオープンコレクタ接続による同期発光外部制御用D-subコネクタの1、2番ピン短絡で消灯、開放で点灯。

※ 発光までの遅れ時間：制御信号が入力されてから発光開始までは若干の遅れ時間があります。（約650µsec）またピークレベルに到達するまで25µs程度です。なお、遅れ時間はつねに一定です。

外部信号による調光可変
外部アナログ電圧信号（DC0～5V）による調光可変（0～100%間）

外部デジタル信号調光

FTR-D□15

15ワット型／外部デジタル信号調光対応
照度：450,000lx
光量：ハロゲン100W相当
ファンレスによる自然空冷方式
静音性が高く、振動がない

外部信号による点灯ON／OFF制御発光
フォトカプラによる同期発光。フォトカプラONで消灯、OFFで点灯、外部制御用 D-subコネクタの9、10番ピンを使用。

※ 発光までの遅れ時間：制御信号が入力されてから発光開始までは若干の遅れ時間があります。（約650µsec）またピークレベルに到達するまで25µs程度です。なお、遅れ時間はつねに一定です。

外部信号による調光可変
外部デジタル信号による調光可変（0～100%間を256階調）すべての入力信号がH（1）のとき光量最大（100%）、L（0）のとき消灯。

発光波長、スペクトル分布

型式		FTR-AW15	FTR-AUV15-365	FTR-AIR15	FTR-AW20	FTR-DW15	FTR-DUV15-365	FTR-DIR15
発光色		白	紫外	赤外	白	白	紫外	赤外
色温度／ピーク波長		5,600K^※1	365nm	860nm	5,600K^※1	5,600K^※1	365nm	860nm
定格入力電圧		AC100V-240V ±10% 50／60Hz
消費電力		20W			26W	20W
点灯方式		定電流制御
点灯制御		外部信号による点灯ON／OFF可
調光	手動	前面調光ボリュームによる連続調光（0～100%間）
調光	外部制御	アナログ電圧信号入力（DC0V～5V）				8ビットデジタル調光（256階調）
冷却方式		自然放熱			自然放熱＋放熱ファン	自然放熱
環境条件		周囲温度：0℃～+40℃
環境条件		周囲湿度：20%～80%RH（結露無きこと）
平均照度（lx）^※2		450,000	-	-	600,000	450,000	-	-
LED寿命（半減値）・時間^※3		約30,000	約5,000	約30,000	約30,000	約30,000	約5,000	約30,000
外形寸法		W78×H144×D200mm（突起部除く）
質量		2.0kg（本体のみ）

※1色温度は参考値です。
※2照度は、ライトガイドLGC1-5L500を装着し、出射端面から15mm離れた場所における初期照度の参考値です。
※3寿命は、使用環境温度により異なります。保証値ではありません。

型番リスト

表示件数

型番

消費電力	調光制御方式	発光色	最小発注数量

20W	外部制御 (アナログ電圧信号)、アナログボリューム	赤外(850nm)	1個
20W	外部制御 (アナログ電圧信号)、アナログボリューム	赤外(940nm)	1個
20W	外部制御 (アナログ電圧信号)、アナログボリューム	紫外(365nm)	1個
20W	外部制御 (アナログ電圧信号)、アナログボリューム	白	1個
26W	外部制御 (アナログ電圧信号)、アナログボリューム	白	1個
20W	外部制御 (8ビットデジタル信号)、アナログボリューム	赤外(850nm)	1個
20W	外部制御 (8ビットデジタル信号)、アナログボリューム	赤外(940nm)	1個
20W	外部制御 (8ビットデジタル信号)、アナログボリューム	紫外(365nm)	1個
20W	外部制御 (8ビットデジタル信号)、アナログボリューム	白	1個

通常単価(税別) (税込単価)	通常出荷日

234,691円 ( 258,160円 )	19日目
238,685円 ( 262,554円 )	19日目
372,097円 ( 409,307円 )	19日目
150,433円 ( 165,476円 )	19日目
148,955円 ( 163,851円 )	19日目
211,222円 ( 232,344円 )	9日目
238,685円 ( 262,554円 )	19日目
372,097円 ( 409,307円 )	19日目
118,098円 ( 129,908円 )	19日目

詳細情報

基本情報

基本情報

光ファイバーライトガイド直結式・連続点灯型のLED光源。
【特長】
・省エネ。
・ライトガイド差込口は口金φ15（直径15mm）、集光点は奥行20mm位置にある。
・設計寿命3万時間の長寿命LED光源を採用。
・新開発の高集光型レンズで効率よく送光。
【用途】
・ハロゲン光源、メタルハライド光源から置き換えに最適。
・既存のファイバー光学系をそのまま活用したい時に。

カタログ

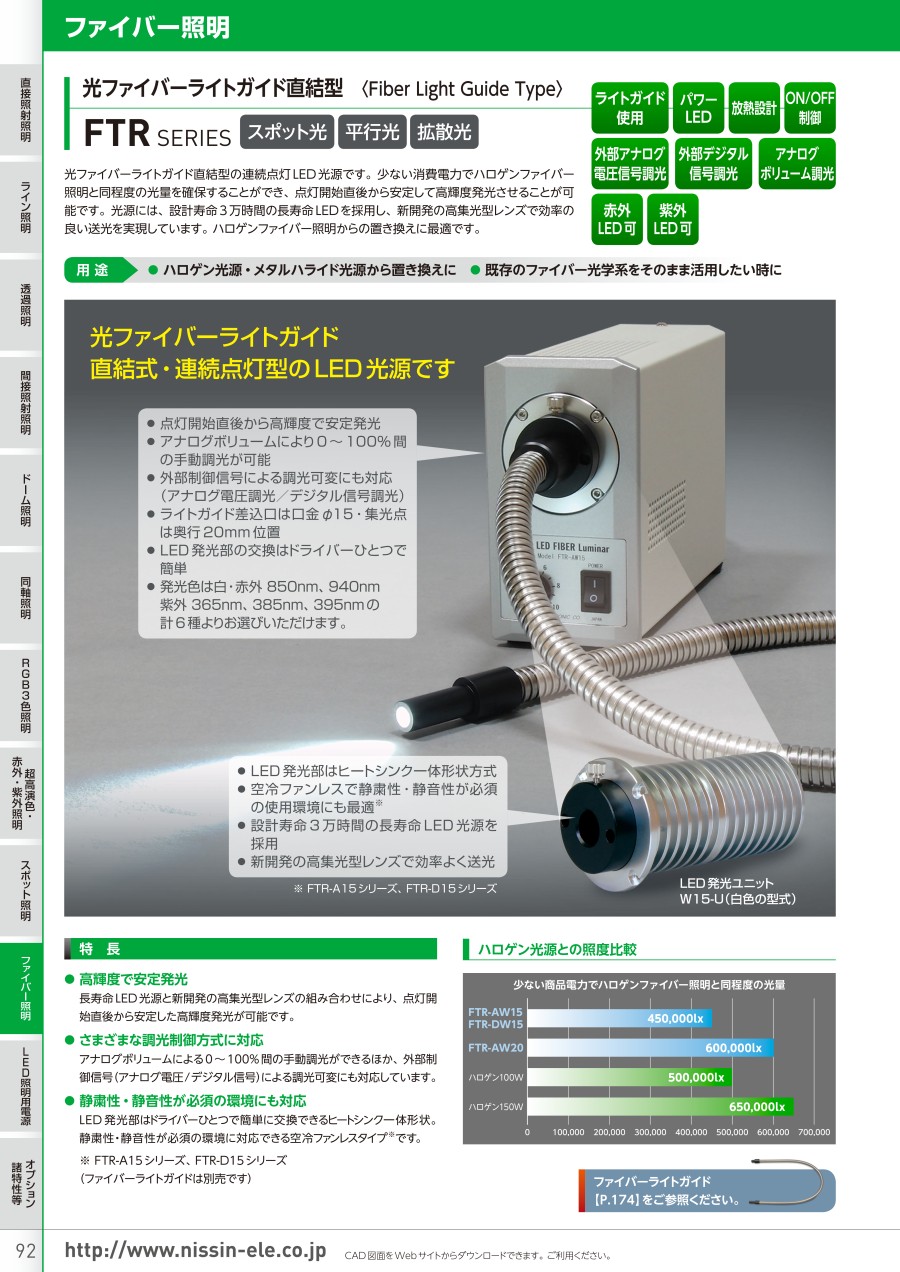

カタログ (見開き版)

商品担当おすすめ

日進電子工業
ファイバーライトガイド LGシリーズ
FTR／FLG／FP／LFSシリーズ適合品です。形状多数ございます。
日進電子工業
ファイバー照明発光部セパレートタイプ FLGシリーズ・FPシリーズ
FLGは電源分離型光源、FPはファイバーライトガイド用照明です。
日進電子工業
LED照明用電源スポット照明シリーズ専用直流電圧点灯型 CHRシリーズ
直流電圧点灯です。スポット照明専用です。調光方式3タイプ・4機種ございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
