日進電子工業

LED照明用電源スポット照明シリーズ専用外部アナログ電圧信号調光型 LPS-A3Gシリーズ

カタログ |

通常単価(税別): 367,124円

税込単価: 403,836円

通常出荷日：19日目

SP／SK／3VP／FP各シリーズ専用のオーバードライブ型ストロボ発光電源部。【特長】・オーバードライ...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

LPS-A3GMW

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

LPS-A3GMWの仕様・寸法情報

種類

電源

調光方式

電圧調光方式

チャンネル数

入力電源電圧(V)

AC85～132V

調光制御方式

外部制御 (アナログ電圧信号)、アナログボリューム

発行時間幅

10µs～9.9ms

商品情報
型番リスト
詳細情報
カタログ

商品情報

LED照明用電源外部アナログ電圧信号調光型 LPS-A3Gシリーズの仕様

LED照明用電源外部アナログ電圧信号調光型 LPS-A3Gシリーズの外観

特長

瞬間的に大きな電流でLEDを高輝度発光。
光量ピークレベルは連続点灯比赤色で約5倍、白、青、緑色で約3～4倍程度明るくなる。
外部トリガー信号入力により同期発光可能。
発熱を抑えた高輝度発光でLED素子を長寿命化。
発光時間幅をデジタルスイッチで任意に設定可能。
外部信号による発光時間幅の設定や可変も可能です。
外部からのDCアナログ電圧による調光制御が可能。（ピークレベル可変）
調光用入力電圧範囲はDC0～5V間。
前面パネル上のアナログボリュームでの調光も可能。
調光範囲は約25～100%間。

背面パネル（LPS-A3GS／A3GMS）

トリガー回路（1CH式／TR. オープンコレクタ接続）

トリガー回路（1CH式／TTLレベル入力立上がり接続）

背面パネル（LPS-A3GW／A3GMW）

トリガー回路（2CH式／TR. オープンコレクタ接続）

トリガー回路（2CH式／TTL レベル入力立上がり接続）

背面パネル（LPS-A3GT／A3GMT）

トリガー回路（3CH式／TR. オープンコレクタ接続）

トリガー回路（3CH式／TTLレベル入力立上がり接続）

型式	出力数	調光形態	外形寸法（mm）	質量（kg）
LPS-A3GS	2灯 1チャンネル調光	1～990μs間	W152×H101×D206	2.0
LPS-A3GMS	2灯 1チャンネル調光	10μs～9.9ms間	W152×H101×D206	2.0
LPS-A3GW	CH1：2灯 CH2：2灯 2チャンネル各灯独立調光	1～990μs間	W152×H101×D256	2.5
LPS-A3GMW	CH1：2灯 CH2：2灯 2チャンネル各灯独立調光	10μs～9.9ms間	W152×H101×D256	2.5
LPS-A3GT	CH1：2灯 CH2：2灯 CH3：2灯 3チャンネル各灯独立調光	1～990μs間	W182×H101×D256	3.5
LPS-A3GMT	CH1：2灯 CH2：2灯 CH3：2灯 3チャンネル各灯独立調光	10μs～9.9ms間	W182×H101×D256	3.5

※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

型番リスト

表示件数

型番

LPS-A3GMW

種類	調光方式	チャンネル数	発行時間幅	最小発注数量

電源

電圧調光方式

10µs～9.9ms

1個

通常単価(税別) (税込単価)	通常出荷日

367,124円

( 403,836円 )

19日目

詳細情報

基本情報

基本情報

SP／SK／3VP／FP各シリーズ専用のオーバードライブ型ストロボ発光電源部。
【特長】
・オーバードライブ発光で瞬間的にピークレベル比約3.5～7倍明るく発光。
・発光時間幅はデジタルスイッチで1μsからの任意設定が可能。
・外部アナログ電圧信号調光タイプ。
【用途】
・検査用照明。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

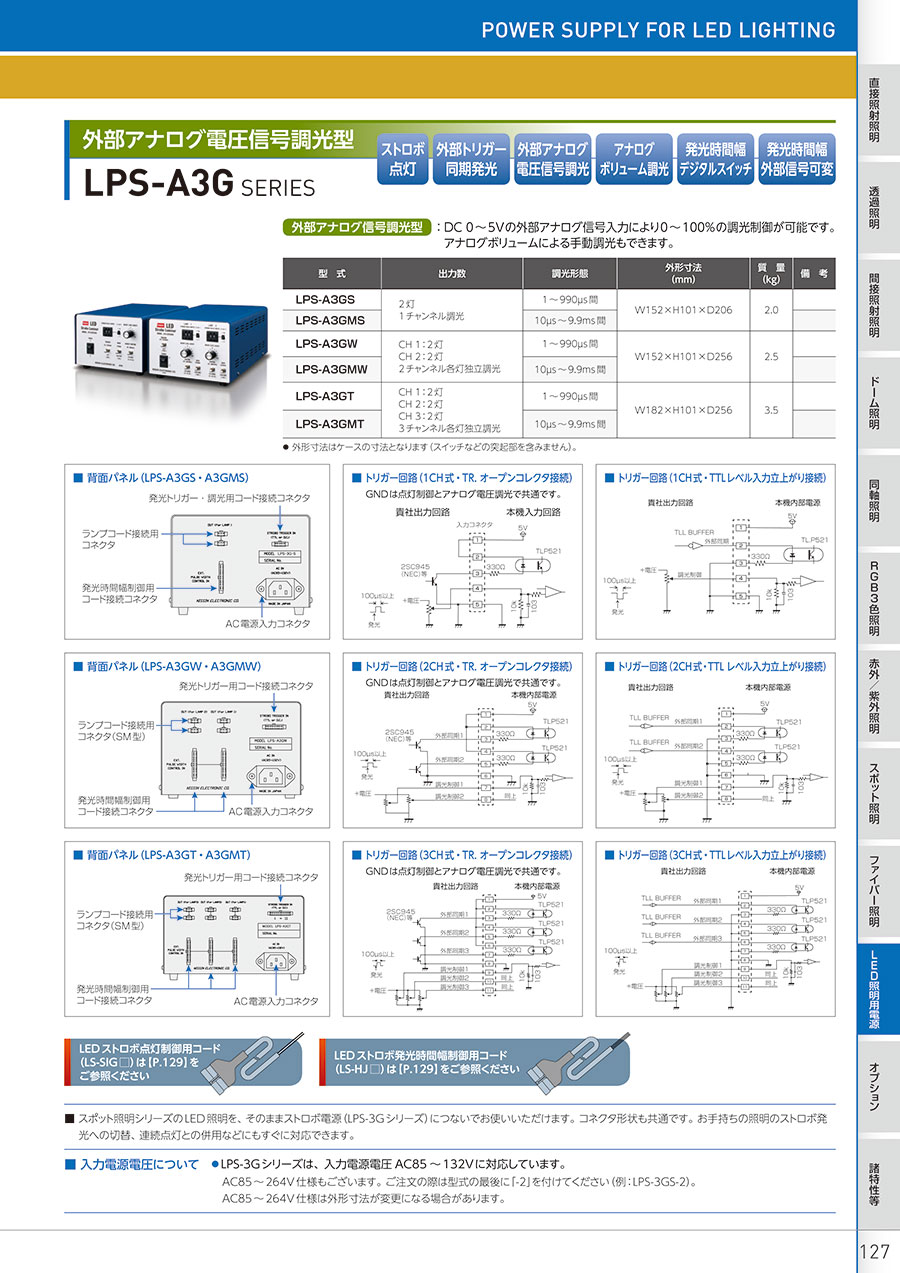

カタログ
