ドーム照明 間接照射ドーム型 KMシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 133,257円～1,078,937円特別価格
- 税込単価
- 146,583円～1,186,831円特別価格
間接光のドーム照明です。【特長】・ドームの下部に実装されたLEDからの光は、反...
詳細情報を確認する商品情報

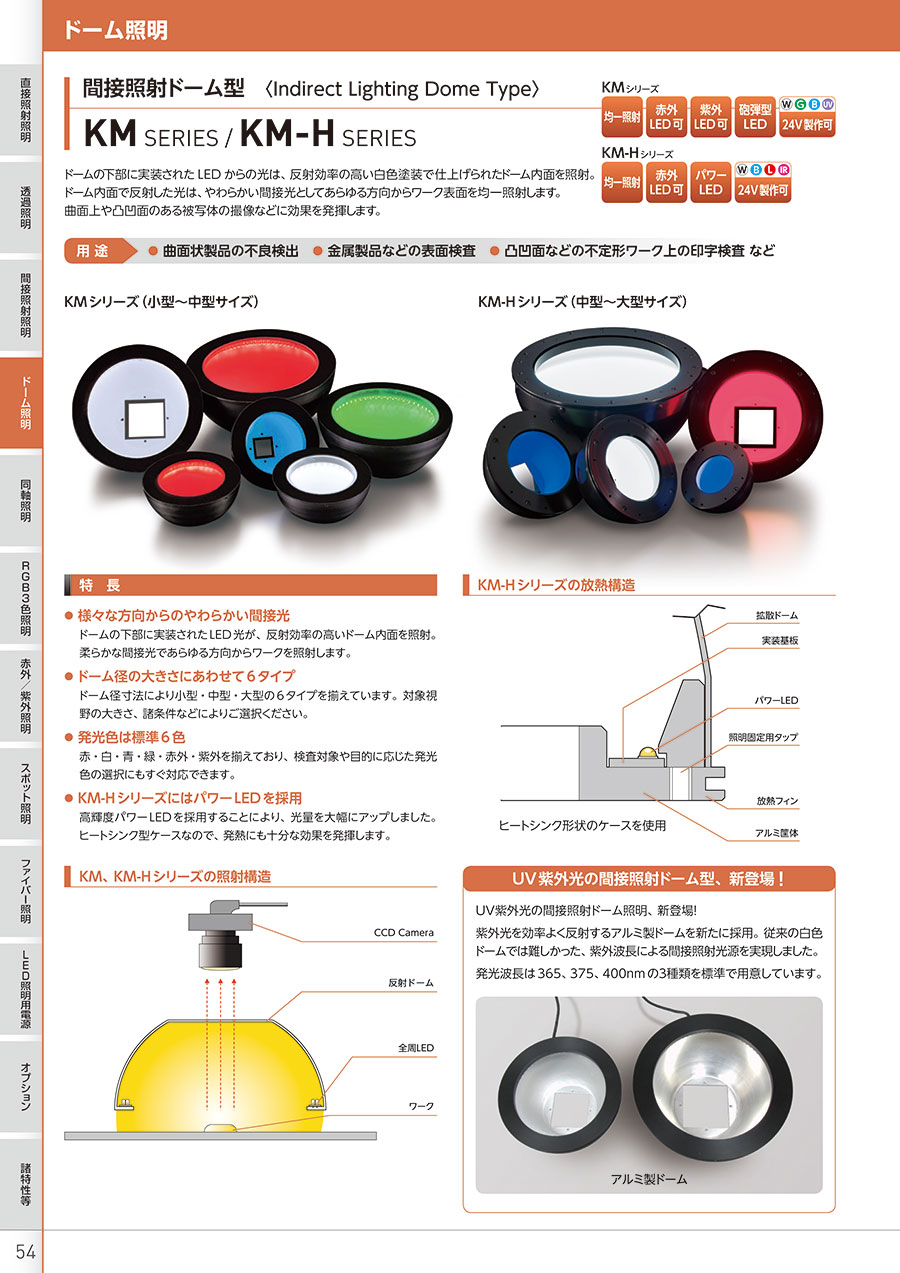

ドーム照明 間接照射ドーム型 KMシリーズの仕様
ドーム照明 間接照射ドーム型 KMシリーズの外観
KMシリーズの照射構造
- 様々な方向からのやわらかい間接光
ドームの下部に実装されたLED光が、反射効率の高いドーム内面を照射。柔らかな間接光であらゆる方向からワークを照射。 - ドーム径の大きさにあわせて6タイプ
ドーム径寸法により小型・中型・大型の6タイプを揃えている。対象視野の大きさ、諸条件などにより選択。 - 発光色は標準6色
赤、白、青、緑、赤外、紫外を揃えており、検査対象や目的に応じた発光色の選択にもすぐ対応可能。
UV紫外光の間接照射ドーム照明、新登場。
紫外光を効率よく反射するアルミ製ドームを新たに採用。従来の白色ドームでは難しかった、紫外波長による間接照射光源を実現。
発光波長は365、375、400nmの3種類を標準で用意。
KM-80の寸法図
KM-120の寸法図
KM-150の寸法図
白（W）・緑（G）・青（B）・紫外（UV）
| 発光色 | 型式 | LED数（個） | 消費電力（W） |
|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 （UV）紫外 （365 or 375 or 400nm） | □KM-80 | 72 | 5.8 |
| □KM-120 | 120 | 9.6 | |
| □KM-150 | 234 | 18.8 | |
| □KM-220 | 312 | 25.0 |
- ※ コネクタは、すべて「SM型」となります。
赤（R）・赤外（IR）
| 発光色 | 型式 | LED数（個） | 消費電力（W） |
|---|---|---|---|
| （R）赤色 （IR）赤外（850 or 940nm） | □KM-80 | 96 | 3.9 |
| □KM-120 | 156 | 6.3 | |
| □KM-150 | 288 | 11.6 | |
| □KM-220 | 312 | 12.5 |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
133,257円119,931円 ( 131,924円 ) | 19日目 |
173,047円155,742円 ( 171,316円 ) | 19日目 |
207,855円187,069円 ( 205,776円 ) | 19日目 |
431,576円388,418円 ( 427,260円 ) | 19日目 |
133,257円119,931円 ( 131,924円 ) | 19日目 |
173,047円155,742円 ( 171,316円 ) | 19日目 |
207,855円187,069円 ( 205,776円 ) | 19日目 |
431,576円388,418円 ( 427,260円 ) | 19日目 |
133,257円119,931円 ( 131,924円 ) | 19日目 |
133,257円119,931円 ( 131,924円 ) | 19日目 |
173,047円155,742円 ( 171,316円 ) | 19日目 |
173,047円155,742円 ( 171,316円 ) | 19日目 |
207,855円187,069円 ( 205,776円 ) | 19日目 |
207,855円187,069円 ( 205,776円 ) | 19日目 |
431,576円388,418円 ( 427,260円 ) | 19日目 |
431,576円388,418円 ( 427,260円 ) | 19日目 |
333,140円299,826円 ( 329,809円 ) | 19日目 |
333,140円299,826円 ( 329,809円 ) | 19日目 |
333,140円299,826円 ( 329,809円 ) | 19日目 |
519,634円467,670円 ( 514,437円 ) | 19日目 |
519,634円467,670円 ( 514,437円 ) | 19日目 |
519,634円467,670円 ( 514,437円 ) | 19日目 |
1,078,937円971,043円 ( 1,068,147円 ) | 19日目 |
1,078,937円971,043円 ( 1,068,147円 ) | 19日目 |
1,078,937円971,043円 ( 1,068,147円 ) | 9日目 |
133,257円119,931円 ( 131,924円 ) | 19日目 |
173,047円155,742円 ( 171,316円 ) | 19日目 |
207,855円187,069円 ( 205,776円 ) | 19日目 |
431,576円388,418円 ( 427,260円 ) | 19日目 |
詳細情報
基本情報
間接光のドーム照明です。
【特長】
・ドームの下部に実装されたLEDからの光は、反射効率の高い白色塗装で仕上げられたドーム内面を照射。
・ドーム内面で反射した光は、やわらかい間接光としてあらゆる方向からワーク表面を均一照射します。
・曲面上や凸凹面のある被写体の撮像などに効果を発揮します。
・様々な方向からのやわらかい間接光。
・ドーム径の大きさにあわせて6タイプ。
・発光色は標準6色。
・KM-HシリーズにはパワーLEDを採用。
【用途】
・曲面状製品の不良検出、金属製品などの表面検査、凸凹面などの不定形ワーク上の印字検査など。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
