ドーム照明無影ドーム型 FMシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 204,806円～312,071円特別価格

税込単価: 225,287円～343,278円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

影が出にくい拡散均一照射型の無影照明です。【特長】・導光拡散リングの横サイドか...

本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
拡散光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ドーム照明無影ドーム型 FMシリーズの仕様

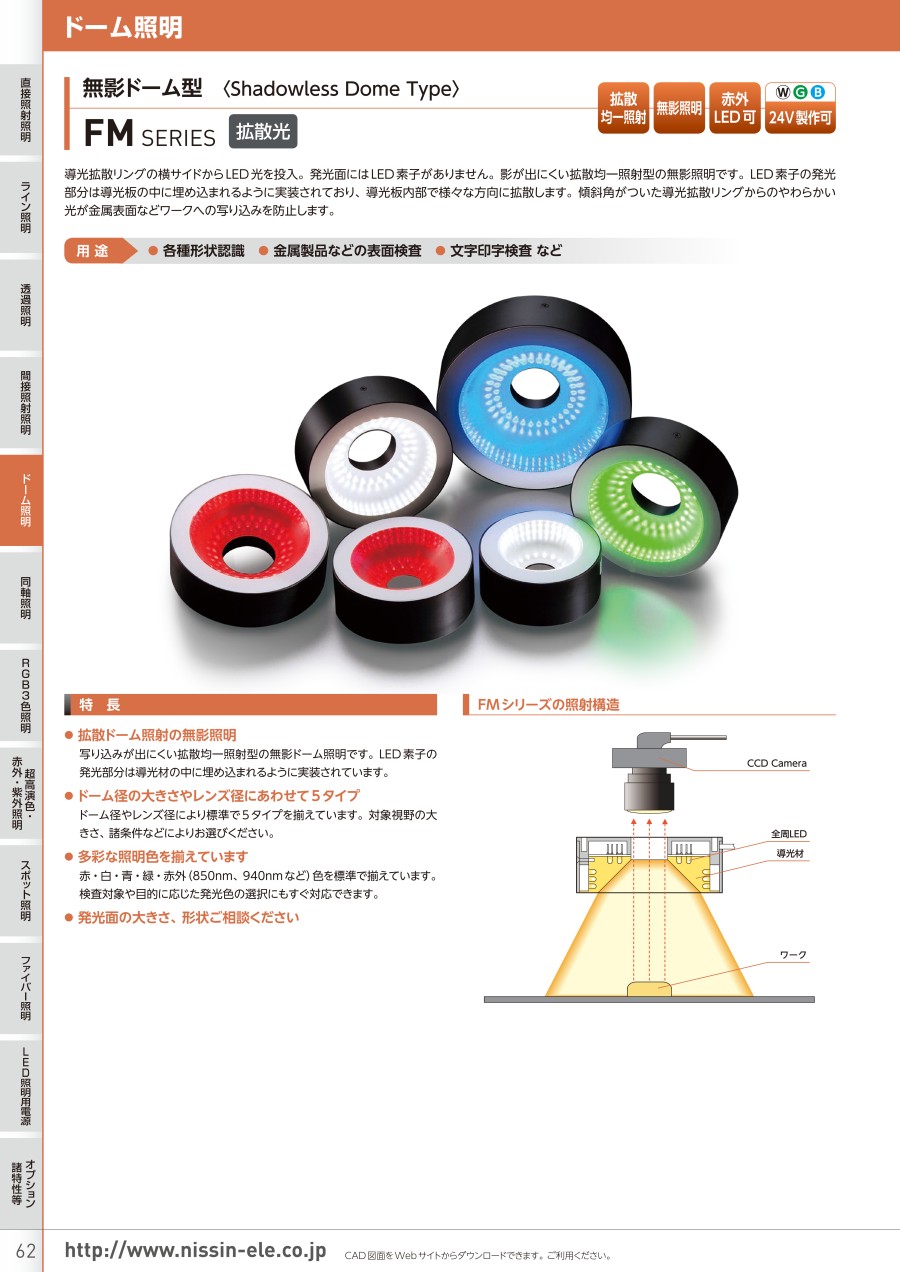

ドーム照明無影ドーム型 FMシリーズの外観

FMシリーズの照射構造

拡散ドーム照射の無影照明。
写り込みが出にくい拡散均一照射型の無影ドーム照明。LED素子の発光部分は導光材の中に埋め込まれるように実装されている。
ドーム径の大きさやレンズ径にあわせて5タイプ。
ドーム径やレンズ径により標準で5タイプを揃えている。対象視野の大きさ、諸条件などにより選択。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。

FM-68R（20）の寸法図

FM-78R（20）の寸法図

FM-88R（30）の寸法図

FM-98R（30）の寸法図

FM-115R（30）の寸法図

白（W）・緑（G）・青（B）

発光色	型式	照射角（°）	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色	□FM-68R（20）	55	138	11.1
	□FM-78R（20）	45	186	15.0
	□FM-88R（30）	45	216	17.4
	□FM-98R（30）	40	246	19.7
	□FM-115R（30）	40	282	22.6

※ コネクタは、すべて「SM型」となります。

赤（R）・赤外（IR）

発光色	型式	照射角（°）	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□FM-68R（20）	55	138	5.6
	□FM-78R（20）	45	186	7.5
	□FM-88R（30）	45	216	8.7
	□FM-98R（30）	40	246	9.9
	□FM-115R（30）	40	282	11.3

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	50.1～80	68	10.1～20	11.1	40.1～50	45	20.1～30	30	-	1個
可視光	ブルー	50.1～80	78	10.1～20	15	50.1～70	56	20.1～30	30	-	1個
可視光	ブルー	80.1～100	88	10.1～20	17.4	50.1～70	65	20.1～30	30	-	1個
可視光	ブルー	80.1～100	98	10.1～20	19.7	70.1～100	75	20.1～30	30	-	1個
可視光	ブルー	100.1～130	115	20.1～30	22.6	70.1～100	85	30.1～40	35	-	1個
可視光	グリーン	50.1～80	68	10.1～20	11.1	40.1～50	45	20.1～30	30	-	1個
可視光	グリーン	50.1～80	78	10.1～20	15	50.1～70	56	20.1～30	30	-	1個
可視光	グリーン	80.1～100	88	10.1～20	17.4	50.1～70	65	20.1～30	30	-	1個
可視光	グリーン	80.1～100	98	10.1～20	19.7	70.1～100	75	20.1～30	30	-	1個
可視光	グリーン	100.1～130	115	20.1～30	22.6	70.1～100	85	30.1～40	35	-	1個
赤外線	-	50.1～80	68	5.1～6	5.6	40.1～50	45	20.1～30	30	850	1個
赤外線	-	50.1～80	68	5.1～6	5.6	40.1～50	45	20.1～30	30	940	1個
赤外線	-	50.1～80	78	6.1～8	7.5	50.1～70	56	20.1～30	30	850	1個
赤外線	-	50.1～80	78	6.1～8	7.5	50.1～70	56	20.1～30	30	940	1個
赤外線	-	80.1～100	88	8.1～10	8.7	50.1～70	65	20.1～30	30	850	1個
赤外線	-	80.1～100	88	8.1～10	8.7	50.1～70	65	20.1～30	30	940	1個
赤外線	-	80.1～100	98	8.1～10	9.9	70.1～100	75	20.1～30	30	850	1個
赤外線	-	80.1～100	98	8.1～10	9.9	70.1～100	75	20.1～30	30	940	1個
赤外線	-	100.1～130	115	10.1～20	11.3	70.1～100	85	30.1～40	35	850	1個
赤外線	-	100.1～130	115	10.1～20	11.3	70.1～100	85	30.1～40	35	940	1個
可視光	ホワイト	50.1～80	68	10.1～20	11.1	40.1～50	45	20.1～30	30	-	1個
可視光	ホワイト	50.1～80	78	10.1～20	15	50.1～70	56	20.1～30	30	-	1個
可視光	ホワイト	80.1～100	88	10.1～20	17.4	50.1～70	65	20.1～30	30	-	1個
可視光	ホワイト	80.1～100	98	10.1～20	19.7	70.1～100	75	20.1～30	30	-	1個
可視光	ホワイト	100.1～130	115	20.1～30	22.6	70.1～100	85	30.1～40	35	-	1個

通常単価(税別) (税込単価)	通常出荷日

204,806円184,325円 ( 202,758円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
258,567円232,710円 ( 255,981円 )	19日目
279,460円251,514円 ( 276,665円 )	19日目
312,071円280,863円 ( 308,949円 )	19日目
204,806円184,325円 ( 202,758円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
258,567円232,710円 ( 255,981円 )	19日目
279,460円251,514円 ( 276,665円 )	19日目
312,071円280,863円 ( 308,949円 )	19日目
204,806円184,325円 ( 202,758円 )	19日目
204,806円184,325円 ( 202,758円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
258,567円232,710円 ( 255,981円 )	19日目
258,567円232,710円 ( 255,981円 )	19日目
279,460円251,514円 ( 276,665円 )	19日目
279,460円251,514円 ( 276,665円 )	19日目
312,071円280,863円 ( 308,949円 )	19日目
312,071円280,863円 ( 308,949円 )	19日目
204,806円184,325円 ( 202,758円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
258,567円232,710円 ( 255,981円 )	19日目
279,460円251,514円 ( 276,665円 )	19日目
312,071円280,863円 ( 308,949円 )	19日目

詳細情報

基本情報

基本情報

影が出にくい拡散均一照射型の無影照明です。
【特長】
・導光拡散リングの横サイドからLED光を投入。
・発光面にはLED素子がありません。
・LED素子の発光部分は導光板の中に埋め込まれるように実装されており、導光板内部で様々な方向に拡散します。
・傾斜角がついた導光拡散リングからのやわらかい光が金属表面などワークへの写り込みを防止します。
・拡散ドーム照射の無影照明。
・ドーム径の大きさやレンズ径にあわせて5タイプ。
・多彩な照明色を揃えています。
【用途】
・各種形状認識。
・金属製品などの表面検査。
・文字印字検査など。
