間接照射照明 無影ローアングルリング型 FR-LAシリーズ
- 通常単価(税別)
- 303,385円～378,613円
- 税込単価
- 333,724円～416,474円
間接照射型のローアングル、リングタイプ無影拡散照明。【特長】・導光拡散リングの上部からLED光を投入。...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

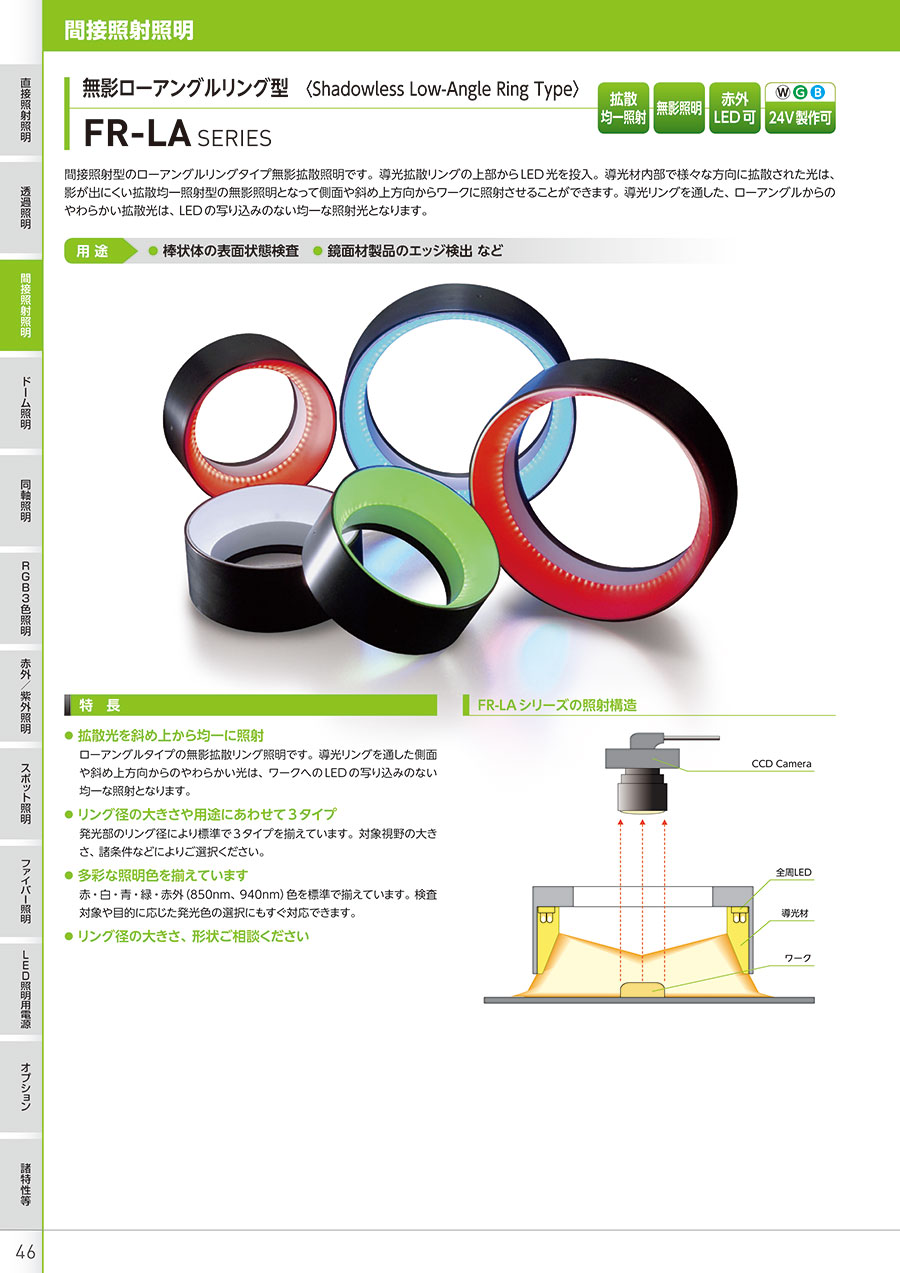

間接照射照明 無影ローアングルリング型 FR-LAシリーズの仕様
間接照射照明 無影ローアングルリング型 FR-LAシリーズの外観
FR-LAシリーズの照射構造
- 拡散光を斜め上から均一に照射。
導光リングを通した側面や斜め上方向からのやわらかい光は、ワークへのLEDの写り込みのない均一な照射となる。 - リング径の大きさや用途にあわせて3タイプ。
発光部のリング径により標準で3タイプを揃えている。対象視野の大きさ、諸条件などにより選択。 - 多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。
FR-LA100の寸法図
FR-LA140の寸法図
FR-LA180の寸法図
FR-LA200の寸法図
白（W）／緑（G）／青（B）
| 発光色 | 型式 | 照射角（°） | LED数（個） | 消費電力（W） |
|---|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 | □FR-LA100 | 60 | 132 | 10.6 |
| □FR-LA140 | 60 | 198 | 18.4 | |
| □FR-LA180 | 60 | 258 | 20.8 | |
| □FR-LA200 | 60 | 270 | 21.6 |
- ※ コネクタは、すべて「SM型」となります。
赤（R）／赤外（IR）
| 発光色 | 型式 | 発光部外径 | 照射角（°） | 消費電力（W） |
|---|---|---|---|---|
| （R）赤色 （IR）赤外 （850 or 940nm） | □FR-LA100 | 60 | 132 | 5.3 |
| □FR-LA140 | 60 | 198 | 9.2 | |
| □FR-LA180 | 60 | 258 | 10.4 | |
| □FR-LA200 | 60 | 270 | 10.8 |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
303,385円 ( 333,724円 ) | 19日目 |
332,033円 ( 365,236円 ) | 19日目 |
353,528円 ( 388,881円 ) | 19日目 |
378,613円 ( 416,474円 ) | 19日目 |
303,385円 ( 333,724円 ) | 19日目 |
332,033円 ( 365,236円 ) | 19日目 |
353,528円 ( 388,881円 ) | 19日目 |
378,613円 ( 416,474円 ) | 19日目 |
303,385円 ( 333,724円 ) | 19日目 |
303,385円 ( 333,724円 ) | 19日目 |
332,033円 ( 365,236円 ) | 19日目 |
332,033円 ( 365,236円 ) | 19日目 |
353,528円 ( 388,881円 ) | 19日目 |
353,528円 ( 388,881円 ) | 19日目 |
378,613円 ( 416,474円 ) | 19日目 |
378,613円 ( 416,474円 ) | 19日目 |
303,385円 ( 333,724円 ) | 19日目 |
332,033円 ( 365,236円 ) | 19日目 |
353,528円 ( 388,881円 ) | 19日目 |
378,613円 ( 416,474円 ) | 19日目 |
詳細情報
基本情報
間接照射型のローアングル、リングタイプ無影拡散照明。
【特長】
・導光拡散リングの上部からLED光を投入。
・導光材内部で様々な方向に拡散された光は、影が出にくい拡散均一照射型の無影照明となる。
・側面や斜め上方向からワークに照射させることが可能。
【用途】
・棒状体の表面状態検査、鏡面材製品のエッジ検出など。
