日進電子工業

透過照明エッジライト式透過型 TEシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 31,497円～197,223円特別価格

税込単価: 34,647円～216,945円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

導光拡散板の横サイドにLED素子を実装。【特長】・厚みわずか7mmの均一透過照...

本体種類
バックライト形
照射方向
垂直投光
光源
自光式
照射光種類
拡散光
高さ H（範囲） (mm)
5～15

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

透過照明エッジライト式透過型 TEシリーズの仕様

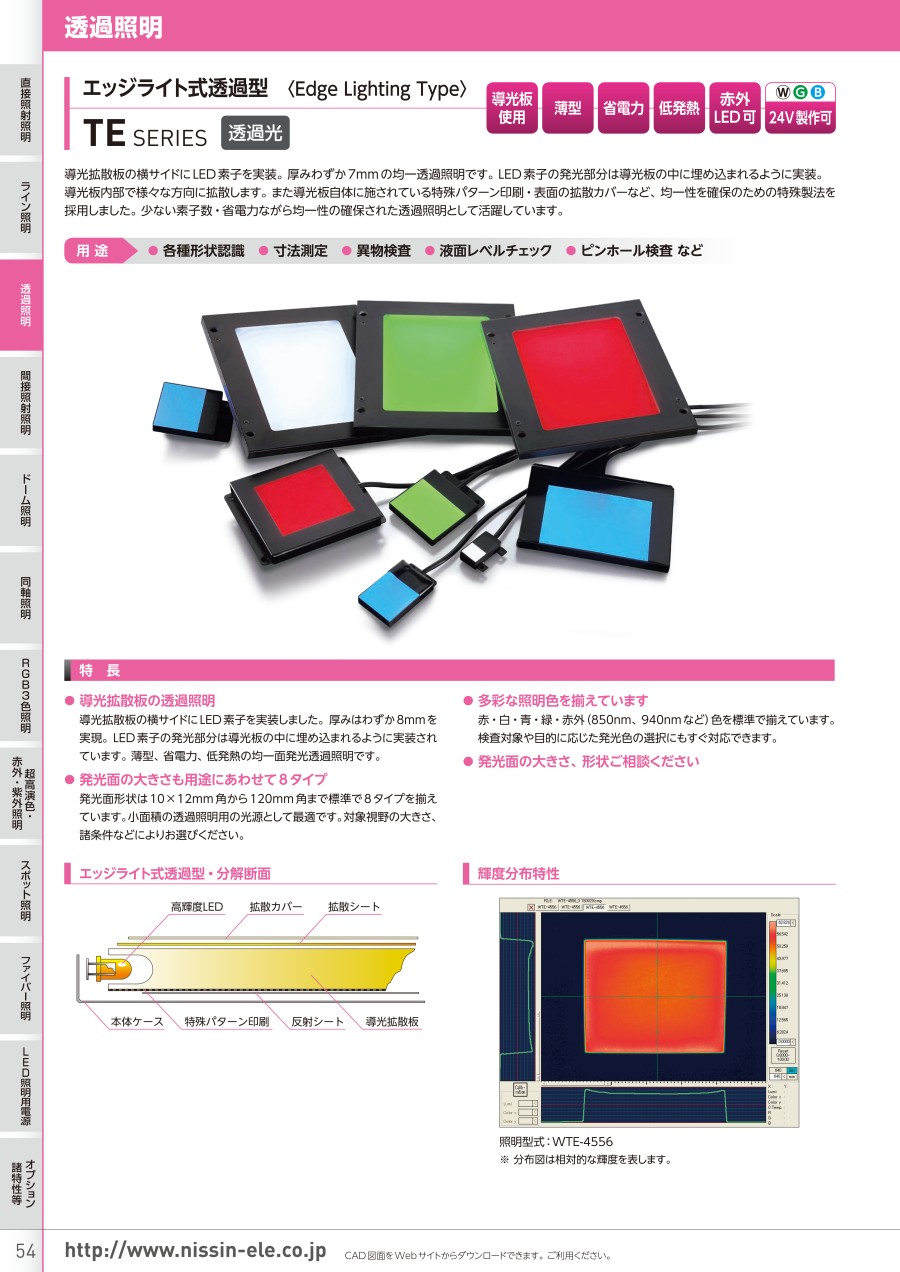

透過照明エッジライト式透過型 TEシリーズの外観

導光拡散板の透過照明。
LED素子の発光部分は導光板の中に埋め込まれるように実装。薄型、省電力、低発熱の均一面発光透過照明。
発光面の大きさも用途にあわせて8タイプ。
発光面形状は10×12mm角から120mm角まで標準で8タイプを揃えている。小面積の透過照明用の光源として最適。対象視野の大きさ、諸条件などにより選択可能。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。

エッジライト式透過型、分解断面

輝度分布特性
照明型式：WTE-4556

※ 分布図は相対的な輝度を表します。

TE-1012の寸法図

TE-2525の寸法図

TE-3041の寸法図

TE-4556の寸法図

TE-5050の寸法図

TE-5370の寸法図

TE-C108の寸法図

TE-C1212の寸法図

白（W）／緑（G）／青（B）

発光色	型式	発光部（mm）	LED数	消費電力（W）
（W）白色（G）緑色（B）青色	□TE-1012	10×12mm	3	0.3
	□TE-2525	25×25mm	6	0.5
	□TE-3041	30×41mm	10	1.2
	□TE-4556	45×56mm	36	2.9
	□TE-5050	50×50mm	48	3.9
	□TE-5370	53×70mm	42	3.4
	□TE-C108	100×80mm	84	6.8
	□TE-C1212	120×120mm	120	9.6

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	発光部（mm）	LED数	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□TE-1012	10×12mm	3	0.3
	□TE-2525	25×25mm	6	0.3
	□TE-3041	30×41mm	10	0.5
	□TE-4556	45×56mm	36	1.5
	□TE-5050	50×50mm	48	2.0
	□TE-5370	53×70mm	42	1.7
	□TE-C108	100×80mm	84	3.4
	□TE-C1212	120×120mm	120	4.8

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	10～25	19	10～30	25	0.1～1	0.3	7.6	-	L10×W12	1個
可視光	ブルー	25.1～40	27	30.1～50	45	0.1～1	0.5	7.6	-	L25×W25	1個
可視光	ブルー	40.1～60	42	50.1～80	52	1.1～2	1.2	7.6	-	L30×W41	1個
可視光	ブルー	80.1～100	81	50.1～80	66	2.1～3	2.9	7.6	-	L45×W56	1個
可視光	ブルー	60.1～80	74	80.1～100	86	3.1～4	3.9	8.6	-	L50×W50	1個
可視光	ブルー	80.1～100	94	50.1～80	74	3.1～4	3.4	8.6	-	L53×W70	1個
可視光	ブルー	100.1～150	132	100.1～150	120	6.1～8	6.8	8	-	L80×W100	1個
可視光	ブルー	100.1～150	144	150.1～200	164	8.1～10	9.6	9	-	L120×W120	1個
可視光	グリーン	10～25	19	10～30	25	0.1～1	0.3	7.6	-	L10×W12	1個
可視光	グリーン	25.1～40	27	30.1～50	45	0.1～1	0.5	7.6	-	L25×W25	1個
可視光	グリーン	40.1～60	42	50.1～80	52	1.1～2	1.2	7.6	-	L30×W41	1個
可視光	グリーン	80.1～100	81	50.1～80	66	2.1～3	2.9	7.6	-	L45×W56	1個
可視光	グリーン	60.1～80	74	80.1～100	86	3.1～4	3.9	8.6	-	L50×W50	1個
可視光	グリーン	80.1～100	94	50.1～80	74	3.1～4	3.4	8.6	-	L53×W70	1個
可視光	グリーン	100.1～150	132	100.1～150	120	6.1～8	6.8	8	-	L80×W100	1個
可視光	グリーン	100.1～150	144	150.1～200	164	8.1～10	9.6	9	-	L120×W120	1個
赤外線	-	10～25	19	10～30	25	0.1～1	0.3	7.6	850	L10×W12	1個
赤外線	-	10～25	19	10～30	25	0.1～1	0.3	7.6	940	L10×W12	1個
赤外線	-	25.1～40	27	30.1～50	45	0.1～1	0.3	7.6	850	L25×W25	1個
赤外線	-	25.1～40	27	30.1～50	45	0.1～1	0.3	7.6	940	L25×W25	1個
赤外線	-	40.1～60	42	50.1～80	52	0.1～1	0.5	7.6	850	L30×W41	1個
赤外線	-	40.1～60	42	50.1～80	52	0.1～1	0.5	7.6	940	L30×W41	1個
赤外線	-	80.1～100	81	50.1～80	66	1.1～2	1.5	7.6	850	L45×W56	1個
赤外線	-	80.1～100	81	50.1～80	66	1.1～2	1.5	7.6	940	L45×W56	1個
赤外線	-	60.1～80	74	80.1～100	86	1.1～2	2	8.6	850	L50×W50	1個
赤外線	-	60.1～80	74	80.1～100	86	1.1～2	2	8.6	940	L50×W50	1個
赤外線	-	80.1～100	94	50.1～80	74	1.1～2	1.7	8.6	850	L53×W70	1個
赤外線	-	80.1～100	94	50.1～80	74	1.1～2	1.7	8.6	940	L53×W70	1個
赤外線	-	100.1～150	132	100.1～150	120	3.1～4	3.4	8	850	L80×W100	1個
赤外線	-	100.1～150	132	100.1～150	120	3.1～4	3.4	8	940	L80×W100	1個
赤外線	-	100.1～150	144	150.1～200	164	4.1～5	4.8	9	850	L120×W120	1個
赤外線	-	100.1～150	144	150.1～200	164	4.1～5	4.8	9	940	L120×W120	1個
可視光	レッド	10～25	19	10～30	25	0.1～1	0.3	7.6	-	L10×W12	1個
可視光	レッド	25.1～40	27	30.1～50	45	0.1～1	0.3	7.6	-	L25×W25	1個
可視光	レッド	40.1～60	42	50.1～80	52	0.1～1	0.5	7.6	-	L30×W41	1個
可視光	レッド	80.1～100	81	50.1～80	66	1.1～2	1.5	7.6	-	L45×W56	1個
可視光	レッド	60.1～80	74	80.1～100	86	1.1～2	2	8.6	-	L50×W50	1個
可視光	レッド	80.1～100	94	50.1～80	74	1.1～2	1.7	8.6	-	L53×W70	1個
可視光	レッド	100.1～150	132	100.1～150	120	3.1～4	3.4	8	-	L80×W100	1個
可視光	レッド	100.1～150	144	150.1～200	164	4.1～5	4.8	9	-	L120×W120	1個
可視光	ホワイト	10～25	19	10～30	25	0.1～1	0.3	7.6	-	L10×W12	1個
可視光	ホワイト	25.1～40	27	30.1～50	45	0.1～1	0.5	7.6	-	L25×W25	1個
可視光	ホワイト	40.1～60	42	50.1～80	52	1.1～2	1.2	7.6	-	L30×W41	1個
可視光	ホワイト	80.1～100	81	50.1～80	66	2.1～3	2.9	7.6	-	L45×W56	1個
可視光	ホワイト	60.1～80	74	80.1～100	86	3.1～4	3.9	8.6	-	L50×W50	1個
可視光	ホワイト	80.1～100	94	50.1～80	74	3.1～4	3.4	8.6	-	L53×W70	1個
可視光	ホワイト	100.1～150	132	100.1～150	120	6.1～8	6.8	8	-	L80×W100	1個
可視光	ホワイト	100.1～150	144	150.1～200	164	8.1～10	9.6	9	-	L120×W120	1個

通常単価(税別) (税込単価)	通常出荷日

54,792円49,312円 ( 54,243円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
58,728円 ( 64,601円 )	10日目
74,905円67,414円 ( 74,155円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
152,778円137,500円 ( 151,250円 )	10日目
197,223円177,500円 ( 195,250円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
54,792円 ( 60,271円 )	10日目
58,728円52,855円 ( 58,141円 )	10日目
74,905円67,414円 ( 74,155円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
152,778円137,500円 ( 151,250円 )	10日目
197,223円177,500円 ( 195,250円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
58,728円 ( 64,601円 )	10日目
58,728円52,855円 ( 58,141円 )	10日目
74,905円67,414円 ( 74,155円 )	10日目
74,905円67,414円 ( 74,155円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
152,778円137,500円 ( 151,250円 )	10日目
152,778円137,500円 ( 151,250円 )	10日目
197,223円177,500円 ( 195,250円 )	10日目
197,223円177,500円 ( 195,250円 )	10日目
33,702円30,331円 ( 33,364円 )	10日目
31,497円28,977円 ( 31,875円 )	10日目
36,860円 ( 40,546円 )	10日目
42,254円38,873円 ( 42,760円 )	10日目
52,548円47,293円 ( 52,022円 )	10日目
52,548円47,293円 ( 52,022円 )	10日目
87,963円79,166円 ( 87,083円 )	10日目
113,889円102,500円 ( 112,750円 )	10日目
54,792円49,312円 ( 54,243円 )	10日目
54,792円 ( 60,271円 )	10日目
58,728円52,855円 ( 58,141円 )	10日目
74,905円67,414円 ( 74,155円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
91,721円82,548円 ( 90,803円 )	10日目
152,778円137,500円 ( 151,250円 )	10日目
197,223円177,500円 ( 195,250円 )	10日目

詳細情報

基本情報

基本情報

導光拡散板の横サイドにLED素子を実装。
【特長】
・厚みわずか7mmの均一透過照明です。
・LED素子の発光部分は導光板の中に埋め込まれるように実装。
・導光板内部で様々な方向に拡散します。
・また導光板自体に施されている特殊パターン印刷・表面の拡散カバーなど、均一性を確保のための特殊製法を採用しました。
・少ない素子数・省電力ながら均一性の確保された透過照明として活躍しています。
・発光面の大きさも用途にあわせて8タイプ。
・多彩な照明色を揃えています。
【用途】
・各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
透過照明直下式透過照明スクエア型 TDシリーズ
高輝度照明です。25mm角から300×500mmまで種類多数ございます。
日進電子工業
透過照明大型面発光透過型 TYシリーズ・THシリーズ
パワーLEDを使用しています。また、大型ながら高均一性を確保しています。省電力設計です。
日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
