日進電子工業

透過照明 R面・透過型 BGシリーズ・KBシリーズ・KCシリーズ

カタログ |

通常単価(税別): 208,518円～418,864円

税込単価: 229,370円～460,750円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：10 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

発光面に曲面成形した拡散板を搭載した透過照明です。【特長】・発光面の距離を一定...

本体種類
バックライト形
照射方向
垂直投光
光源
自光式
照射光種類
拡散光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

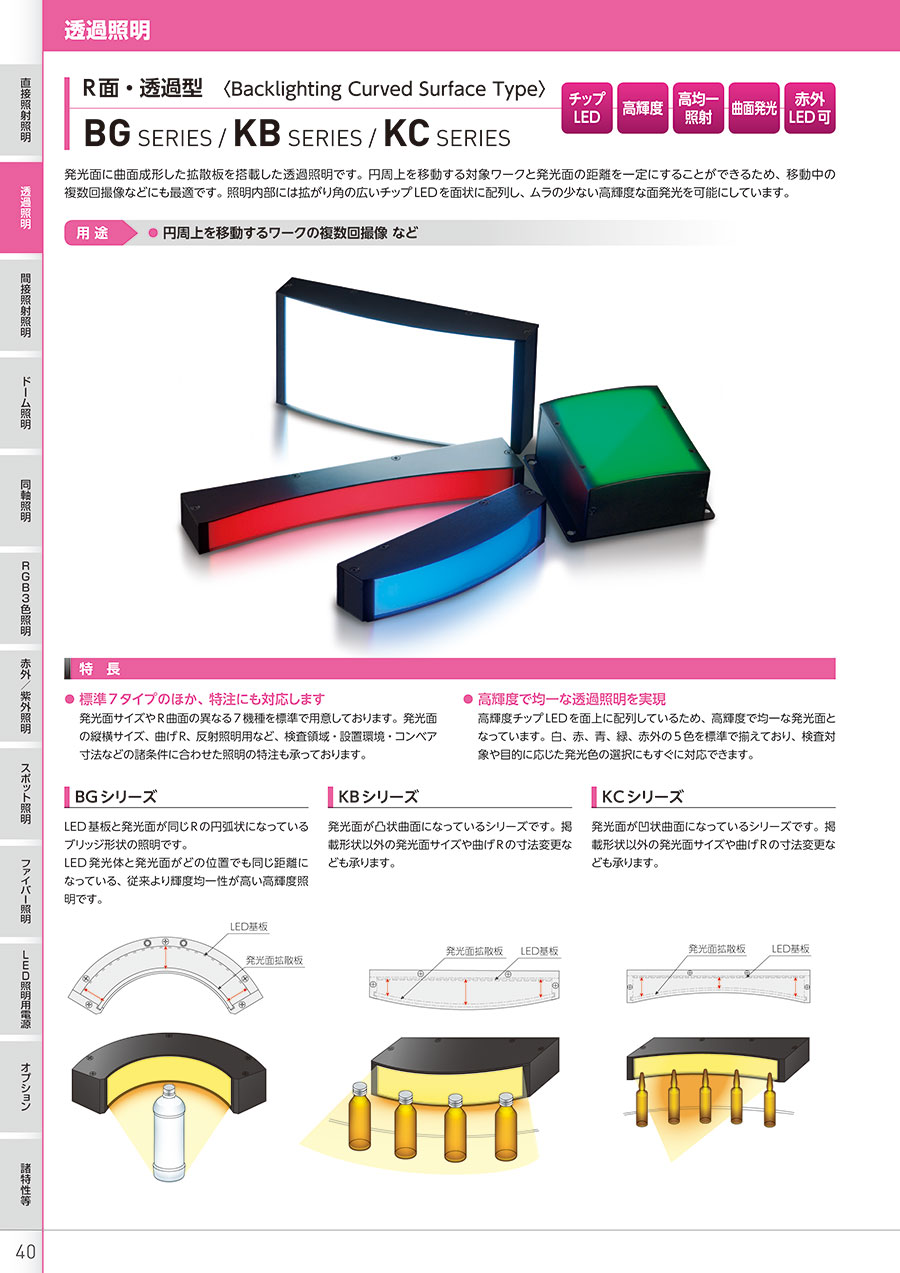

透過照明 R面、透過型 BG／KB／KCシリーズの仕様

透過照明 R面、透過型 BG／KB／KCシリーズの外観

標準7タイプのほか、特注にも対応。
発光面サイズやR曲面の異なる7機種を標準で用意。発光面の縦横サイズ、曲げR、反射照明用など、検査領域、設置環境、コンベア寸法などの諸条件に合わせた照明の特注も承っている。
高輝度で均一な透過照明を実現。
高輝度チップLEDを面上に配列しているため、高輝度で均一な発光面となっている。白、赤、青、緑、赤外の5色を標準で揃えており、検査対象や目的に応じた発光色の選択にもすぐに対応可能。

BGシリーズ

LED基板と発光面が同じRの円弧状になっているブリッジ形状の照明。
LED発光体と発光面がどの位置でも同じ距離になっている、従来より輝度均一性が高い高輝度照明。

KBシリーズ

発光面が凸状曲面になっているシリーズ。
掲載形状以外の発光面サイズや曲げRの寸法変更も可能。

KCシリーズ

発光面が凹状曲面になっているシリーズ。
掲載形状以外の発光面サイズや曲げRの寸法も変更可能。

BG-30の寸法図

BG-60の寸法図

BG-90の寸法図

BG-120の寸法図

KB-30120-R255の寸法図

KB-60120-R255の寸法図

KC-15130-R300の寸法図

BGシリーズ

発光色	型式	想定ワークサイズ（mm）	消費電力（W）
（W）白色（G）緑色（B）青色	□BG-30	φ30	10.6
	□BG-60	φ60	16.3
	□BG-90	φ90	22.1
	□BG-120	φ120	27.8

白（W）／緑（G）／青（B）

※ コネクタは、すべて「SM型」となります。

発光色	型式	想定ワークサイズ（mm）	消費電力（W）
（R）赤色（IR）赤外（850nm）	□BG-30	φ30	5.3
	□BG-60	φ60	8.2
	□BG-90	φ90	11.0
	□BG-120	φ120	13.9

赤（R）／赤外（IR）

※ コネクタは、すべて「SM型」となります。

KBシリーズ

発光色	型式	発光面サイズ（mm）	消費電力（W）
（W）白色（G）緑色（B）青色	□KB-30120-R255	30×120	11.5
（W）白色（G）緑色（B）青色	□KB-60120-R255	60×120	23.0

白（W）／緑（G）／青（B）

※ コネクタは、すべて「SM型」となります。

発光色	型式	発光面サイズ（mm）	消費電力（W）
（R）赤色（IR）赤外（850nm）	□KB-30120-R255	30×120	5.8
（R）赤色（IR）赤外（850nm）	□KB-60120-R255	60×120	11.5

赤（R）／赤外（IR）

※ コネクタは、すべて「SM型」となります。

KCシリーズ

発光色	型式	発光面サイズ（mm）	消費電力（W）
（W）白色（G）緑色（B）青色	□KC-15130-R300	15×130	6.2

白（W）／緑（G）／青（B）

※ コネクタは、すべて「SM型」となります。

発光色	型式	発光面サイズ（mm）	消費電力（W）
（R）赤色（IR）赤外（850nm）	□KC-15130-R300	15×130	3.1

赤（R）／赤外（IR）

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	40.1～60	42.7	100.1～150	108	10.1～20	10.6	30.1～40	34	-	-	1個
可視光	ブルー	40.1～60	57.1	150.1～200	159.4	10.1～20	16.3	30.1～40	34	-	-	1個
可視光	ブルー	60.1～80	71.8	200.1～250	210.9	20.1～30	22.1	30.1～40	34	-	-	1個
可視光	ブルー	80.1～100	86.3	250.1～400	262.3	20.1～30	27.8	30.1～40	34	-	-	1個
可視光	グリーン	40.1～60	42.7	100.1～150	108	10.1～20	10.6	30.1～40	34	-	-	1個
可視光	グリーン	40.1～60	57.1	150.1～200	159.4	10.1～20	16.3	30.1～40	34	-	-	1個
可視光	グリーン	60.1～80	71.8	200.1～250	210.9	20.1～30	22.1	30.1～40	34	-	-	1個
可視光	グリーン	80.1～100	86.3	250.1～400	262.3	20.1～30	27.8	30.1～40	34	-	-	1個
赤外線	-	40.1～60	42.7	100.1～150	108	5.1～6	5.3	30.1～40	34	850	-	1個
赤外線	-	40.1～60	57.1	150.1～200	159.4	8.1～10	8.2	30.1～40	34	850	-	1個
赤外線	-	60.1～80	71.8	200.1～250	210.9	10.1～20	11	30.1～40	34	850	-	1個
赤外線	-	80.1～100	86.3	250.1～400	262.3	10.1～20	13.9	30.1～40	34	850	-	1個
可視光	レッド	40.1～60	42.7	100.1～150	108	5.1～6	5.3	30.1～40	34	-	-	1個
可視光	レッド	40.1～60	57.1	150.1～200	159.4	8.1～10	8.2	30.1～40	34	-	-	1個
可視光	レッド	60.1～80	71.8	200.1～250	210.9	10.1～20	11	30.1～40	34	-	-	1個
可視光	レッド	80.1～100	86.3	250.1～400	262.3	10.1～20	13.9	30.1～40	34	-	-	1個
可視光	ホワイト	40.1～60	42.7	100.1～150	108	10.1～20	10.6	30.1～40	34	-	-	1個
可視光	ホワイト	40.1～60	57.1	150.1～200	159.4	10.1～20	16.3	30.1～40	34	-	-	1個
可視光	ホワイト	60.1～80	71.8	200.1～250	210.9	20.1～30	22.1	30.1～40	34	-	-	1個
可視光	ホワイト	80.1～100	86.3	250.1～400	262.3	20.1～30	27.8	30.1～40	34	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

208,518円 ( 229,370円 )	19日目
272,939円 ( 300,233円 )	19日目
357,098円 ( 392,808円 )	19日目
418,864円 ( 460,750円 )	19日目
208,518円 ( 229,370円 )	19日目
272,939円 ( 300,233円 )	19日目
357,098円 ( 392,808円 )	19日目
418,864円 ( 460,750円 )	19日目
208,518円 ( 229,370円 )	19日目
272,939円 ( 300,233円 )	19日目
357,098円 ( 392,808円 )	19日目
418,864円 ( 460,750円 )	19日目
208,518円 ( 229,370円 )	19日目
272,939円 ( 300,233円 )	19日目
357,098円 ( 392,808円 )	19日目
418,864円 ( 460,750円 )	19日目
208,518円 ( 229,370円 )	19日目
272,939円 ( 300,233円 )	19日目
357,098円 ( 392,808円 )	19日目
418,864円 ( 460,750円 )	19日目

詳細情報

基本情報

基本情報

発光面に曲面成形した拡散板を搭載した透過照明です。
【特長】
・発光面の距離を一定にすることが可能。
・照明内部には拡がり角の広いチップLEDを面状に配列。
・ムラの少ない高輝度な面発光を可能にしています。
・標準7タイプのほか、特注にも対応します。
・高輝度で均一な透過照明を実現。
【用途】
・円周上を移動するワークの複数回撮像など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
透過照明大型面発光透過型 TYシリーズ・THシリーズ
パワーLEDを使用しています。また、大型ながら高均一性を確保しています。省電力設計です。
日進電子工業
透過照明直下式透過照明スクエア型 TDシリーズ
高輝度照明です。25mm角から300×500mmまで種類多数ございます。
日進電子工業
透過照明エッジライト式透過型 TEシリーズ
導光拡散板サイドにLEDを実装しています。厚さ8mmからの薄型設計です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

透過照明 R面・透過型 BGシリーズ・KBシリーズ・KCシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品透過照明 R面・透過型 BGシリーズ・KBシリーズ・KCシリーズ	透過照明薄型面発光透過型 TU／TTシリーズ	透過照明エッジライト式透過型 TEシリーズ	透過照明直下式透過照明スクエア型 TDシリーズ	透過照明ライン型 TAシリーズ	透過照明直下式バー型 TDシリーズ
メーカー	日進電子工業	日進電子工業	日進電子工業	日進電子工業	日進電子工業	日進電子工業
通常価格	208,518円-	54,792円 -	31,497円 -	52,855円 -	173,047円 -	53,906円 -
通常出荷日	19日目	14日目〜	10日目	14日目〜	19日目	19日目
本体種類	バックライト形	バックライト形	バックライト形	バックライト形	ライン形	バー形
照射方向	垂直投光	垂直投光	垂直投光	垂直投光	垂直投光	垂直投光
光源	自光式	自光式	自光式	自光式	自光式	自光式
照射光種類	拡散光	面発光	拡散光	面発光	直射光	直射光
