直接照射照明 面発光フラット型 TT-Sシリーズ
- 通常単価(税別)
- 390,001円～544,149円
- 税込単価
- 429,001円～598,564円
【特長】・広いエリアにも均一照射が可能な面発光フラット照明です。・150mm角、180mm角、240m...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
直接照射照明 面発光フラット型 TT-Sシリーズの仕様

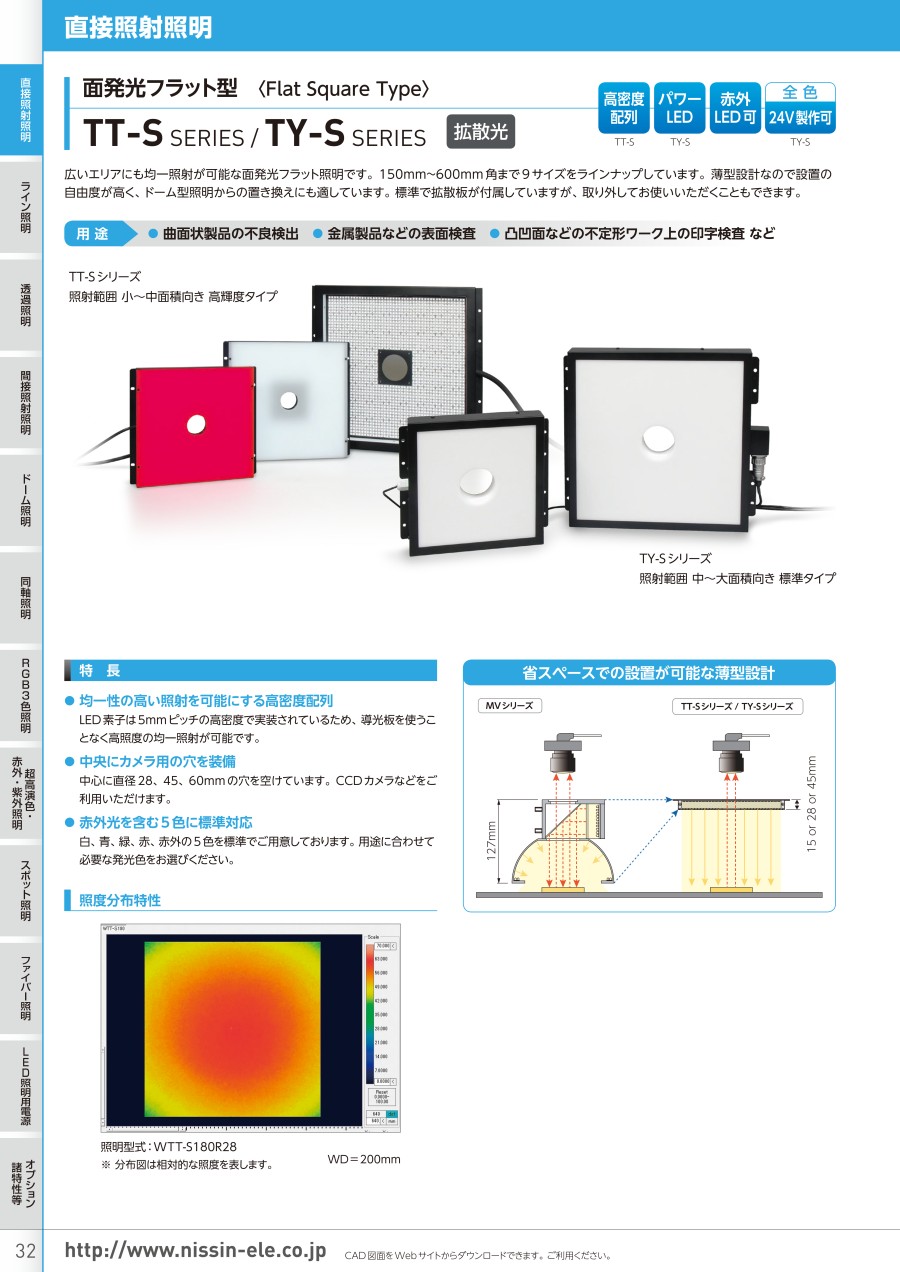

直接照射照明 面発光フラット型 TT-Sシリーズの外観
- 均一性の高い照射を可能にする高密度配列。
LED素子は5mmピッチの高密度で実装されているため、導光板を使うことなく高照度の均一照射が可能。 - 中央にカメラ用の穴を装備。
中心に直径28mmまたは直径45mmの穴を空けているため、CCDカメラなどを利用可能。穴径の変更も可能。 - 赤外光を含む5色に標準対応。
白、青、緑、赤、赤外の5色を標準で用意。用途に合わせて必要な発光色を選択可能。
省スペースでの設置が可能な薄型設計
照度分布特性
照明型式：WTT-S180R28
WD=200mm
- ※ 分布図は相対的な照度を表します。
TT-S150R28の寸法図
TT-S180R28の寸法図
TT-S240R45の寸法図
TT-S300R45の寸法図
白（W）／緑（G）／青（B）
| 発光色 | 型式 | コネクタ | 発光面サイズ （mm） | 中心穴径 （カメラ穴） | 質量 | 消費電力 （W） |
|---|---|---|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 | □TT-S150R28 | EL | 150×150 | φ28 | 約300g | 69.1 |
| □TT-S180R28 | EL | 180×180 | φ28 | 約400g | 92.2 | |
| □TT-S240R45 | メタル | 240×240 | φ45 | 約1.3kg | 172.8 | |
| □TT-S300R45 | メタル | 300×300 | φ45 | 約2.3kg | 276.5 |
赤（R）／赤外（IR）
| 発光色 | 型式 | コネクタ | 発光面サイズ （mm） | 中心穴径 （カメラ穴） | 質量 | 消費電力 （W） | |
|---|---|---|---|---|---|---|---|
| 赤色 | 赤外光 | ||||||
| （R）赤色 （IR）赤外 （850nm） | □TT-S150R28 | SM | 150×150 | φ28 | 約300g | 28.8 | 34.6 |
| □TT-S180R28 | SM | 180×180 | φ28 | 約400g | 38.4 | 46.1 | |
| □TT-S240R45 | EL | 240×240 | φ45 | 約1.3kg | 72.0 | 86.4 | |
| □TT-S300R45 | メタル | 300×300 | φ45 | 約2.3kg | 115.2 | 138.2 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
390,001円 ( 429,001円 ) | 10日目 |
506,669円 ( 557,336円 ) | 10日目 |
390,001円 ( 429,001円 ) | 10日目 |
506,669円 ( 557,336円 ) | 10日目 |
390,001円 ( 429,001円 ) | 10日目 |
506,669円 ( 557,336円 ) | 10日目 |
418,864円 ( 460,750円 ) | 19日目 |
544,149円 ( 598,564円 ) | 19日目 |
418,864円 ( 460,750円 ) | 19日目 |
544,149円 ( 598,564円 ) | 19日目 |
詳細情報
基本情報
【特長】
・広いエリアにも均一照射が可能な面発光フラット照明です。
・150mm角、180mm角、240mm角、300mm角の4サイズをラインナップしています。
・15mmまたは28mmの薄型設計なので設置の自由度が高く、ドーム型照明からの置き換えにも適しています。
・標準で拡散板が付属していますが、取り外してお使いいただくこともできます。
・LED素子は5mmピッチの高密度で実装されているため、導光板を使うことなく高照度の均一照射が可能です。
・中心に直径28mmまたは直径45mmの穴を空けているため、CCDカメラなどをご利用いただけます。穴径の変更も承ります。
・白、青、緑 、赤 、赤 外の5色を標準でご用意しております。
【用途】
・曲面状製品の不良検出。
・金属製品などの表面検査。
・凸凹面などの不定形ワーク上の印字検査など。
