直接照射照明マルチアングルリング型 MRシリーズ

カタログ |

通常単価(税別): 133,341円～492,271円

税込単価: 146,675円～541,498円

通常出荷日：19日目

【特長】・ローアングルからハイアングルまで様々なワーキングディスタンスでマルチにご使用いただける拡散照...

カタログの発光色赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L

よく一緒に見られています

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

日進電子工業

通常出荷日：9 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

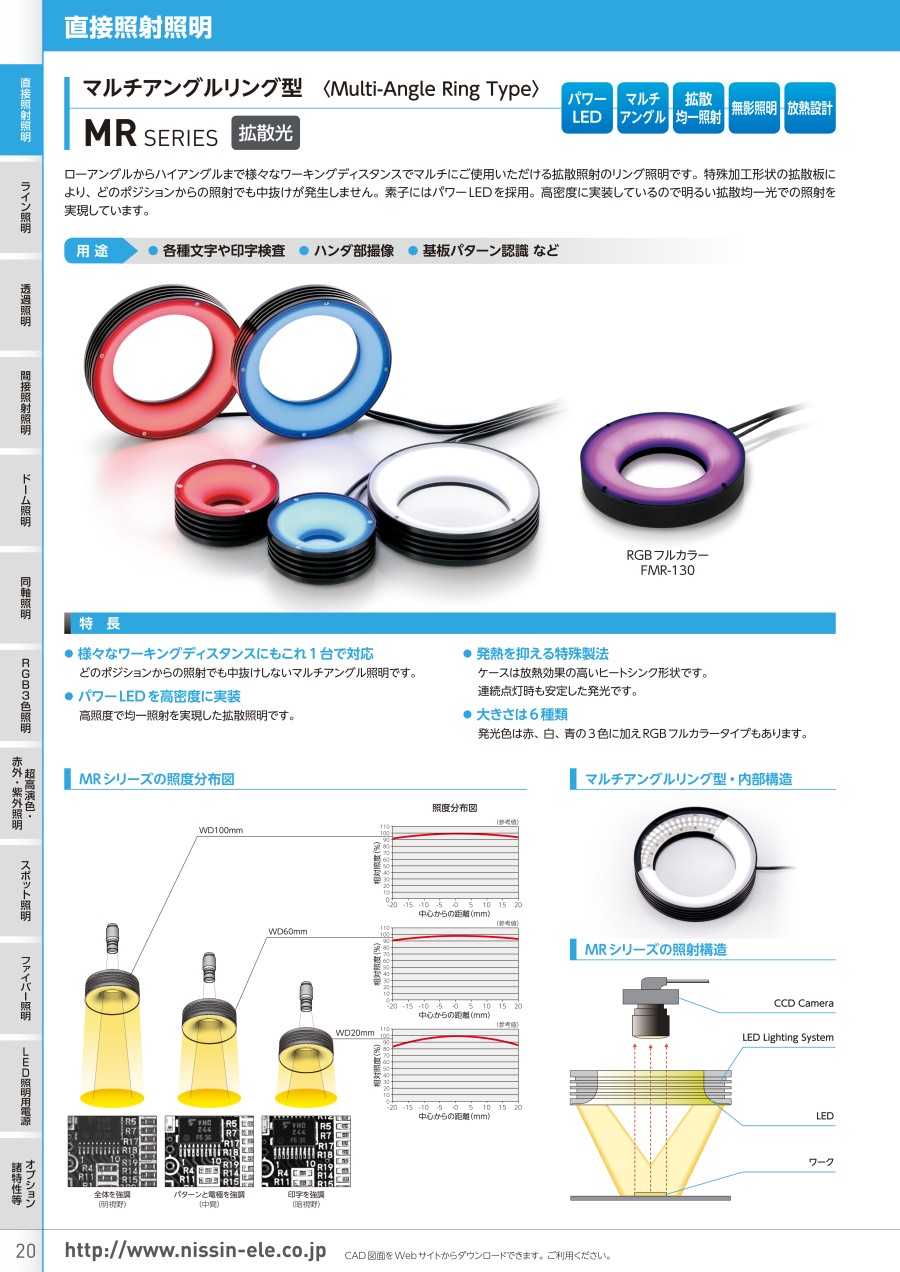

直接照射照明マルチアングルリング型 MRシリーズの仕様
