マグファイン

ネオジム磁石 NdFeB 角型皿穴【1～50個入り】

Name: ネオジム磁石 NdFeB 角型皿穴【1～50個入り】
Brand: マグファイン
SKU: 221006221624
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 6,275円～18,142円

税込単価: 6,903円～19,956円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

皿ボルト穴が開いており容易に取付けが可能で最強の磁力を誇るマグネット。【特長】・Nd（ネオジム／ネオジ...

詳細を確認

55.0

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

よく一緒に見られています

マグファイン

キャップネオジム磁石角型段穴

通常価格(税別)： 4,689円 (税込価格：5,158円)

通常出荷日：在庫品1日目

よく一緒に見られています

マグファイン

キャップネオジム磁石角型皿穴

通常価格(税別)： 4,689円 (税込価格：5,158円)

通常出荷日：在庫品1日目

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

角タイプの磁石で種類が豊富なため選びやすい。
世界最強の磁力を誇る磁石を使用した角タイプのネオジム磁石

ネジ規格 ISO/JIS

ネジの形状は、メーカーや規格により、サイズが異なる場合がある。穴の形状は、ISO/JIS規格ネジ向けに加工されている。

ネジの参考寸法図。

頭部	ネジ規格 ISO / JIS	D	H	ID
皿	M1.4	2	0.5	1.35
皿	M2	4	1.2	1.9
皿	M2.5	5	1.45	2.4
皿	M3	6	1.75	2.9
皿	M3.5	7	2	3.4
皿	M4	8	2.3	3.9
皿	M5	10	2.8	4.8
皿	M6	12	3.4	5.9
皿	M8	16	4.4	7.8
皿	M10	20	5.7	9.8

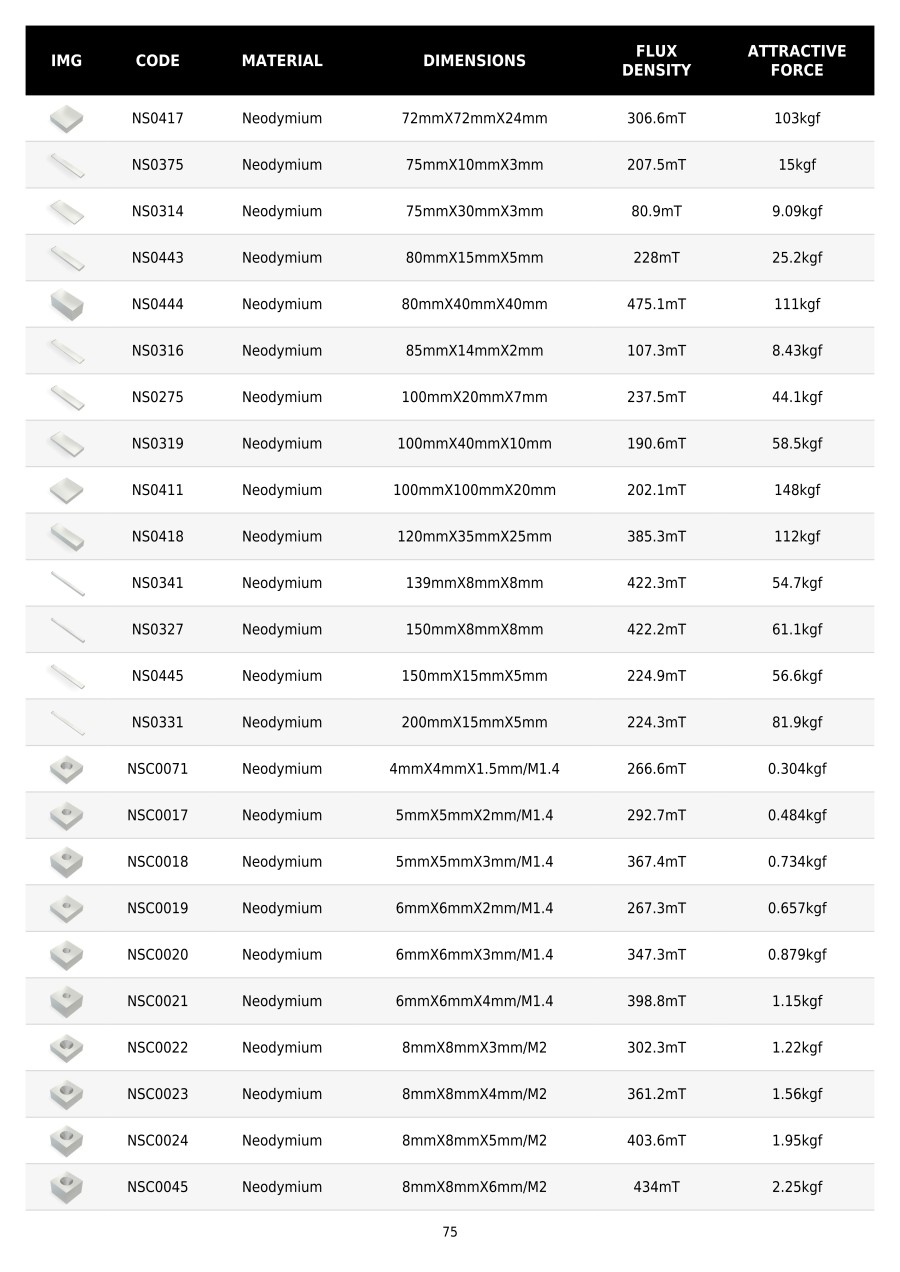

規格表

材質/寸法	L	W	H	ネジ規格 M	磁束密度 B	吸着力 F
ネオジム 4mm×4mm×1.5mm/M1.4	4	4	1.5	M1.4	266.6 mT	0.304 kgf
ネオジム 5mm×5mm×2mm/M1.4	5	5	2	M1.4	292.7 mT	0.484 kgf
ネオジム 5mm×5mm×3mm/M1.4	5	5	3	M1.4	367.4 mT	0.734 kgf
ネオジム 6mm×6mm×2mm/M1.4	6	6	2	M1.4	267.3 mT	0.657 kgf
ネオジム 6mm×6mm×3mm/M1.4	6	6	3	M1.4	347.3 mT	0.879 kgf
ネオジム 6mm×6mm×4mm/M1.4	6	6	4	M1.4	398.8 mT	1.15 kgf
ネオジム 8mm×8mm×3mm/M2	8	8	3	M2	302.3 mT	1.22 kgf
ネオジム 8mm×8mm×4mm/M2	8	8	4	M2	361.2 mT	1.56 kgf
ネオジム 8mm×8mm×5mm/M2	8	8	5	M2	403.6 mT	1.95 kgf
ネオジム 8mm×8mm×6mm/M2	8	8	6	M2	434 mT	2.25 kgf
ネオジム 10mm×10mm×3mm/M3	10	10	3	M3	265.7 mT	1.73 kgf
ネオジム 10mm×10mm×4mm/M3	10	10	4	M3	326.4 mT	1.94 kgf
ネオジム 10mm×10mm×5mm/M3	10	10	5	M3	373.6 mT	2.44 kgf
ネオジム 10mm×10mm×6mm/M3	10	10	6	M3	409.7 mT	2.93 kgf
ネオジム 12mm×7mm×3mm/M2	12	7	3	M2	288.1 mT	1.64 kgf
ネオジム 12mm×12mm×3mm/M3	12	12	3	M3	234.4 mT	2.21 kgf
ネオジム 12mm×12mm×4mm/M3	12	12	4	M3	293.7 mT	2.65 kgf
ネオジム 12mm×12mm×5mm/M3	12	12	5	M3	342.3 mT	2.83 kgf
ネオジム 12mm×12mm×6mm/M3	12	12	6	M3	381.5 mT	3.51 kgf
ネオジム 14mm×14mm×3mm/M3	14	14	3	M3	207.8 mT	2.65 kgf
ネオジム 14mm×14mm×4mm/M3	14	14	4	M3	263.9 mT	3.32 kgf
ネオジム 14mm×14mm×5mm/M4	14	14	5	M4	311.9 mT	3.72 kgf
ネオジム 14mm×14mm×6mm/M4	14	14	6	M4	352.1 mT	3.99 kgf
ネオジム 15mm×5mm×3mm/M1.4	15	5	3	M1.4	325.1 mT	1.77 kgf
ネオジム 15mm×10mm×3mm/M3	15	10	3	M3	236.8 mT	2.39 kgf
ネオジム 15mm×10mm×5mm/M3	15	10	5	M3	343.1 mT	3.03 kgf
ネオジム 15mm×15mm×3mm/M3	15	15	3	M3	196.6 mT	2.85 kgf
ネオジム 15mm×15mm×4mm/M3	15	15	4	M3	251 mT	3.65 kgf
ネオジム 15mm×15mm×5mm/M4	15	15	5	M4	298.3 mT	4.16 kgf
ネオジム 15mm×15mm×6mm/M4	15	15	6	M4	338.6 mT	4.41 kgf
ネオジム 15mm×15mm×8mm/M4	15	15	8	M4	401.2 mT	5.88 kgf
ネオジム 16mm×16mm×3mm/M4	16	16	3	M4	187.2 mT	3.04 kgf
ネオジム 16mm×16mm×4mm/M4	16	16	4	M4	240.1 mT	3.96 kgf
ネオジム 16mm×16mm×5mm/M4	16	16	5	M4	286.6 mT	4.59 kgf
ネオジム 16mm×16mm×8mm/M4	16	16	8	M4	390.7 mT	6.25 kgf
ネオジム 17mm×12mm×5mm/M3	17	12	5	M3	312.5 mT	3.95 kgf

材質/寸法	L	W	H	ネジ規格 M	磁束密度 B	吸着力 F
ネオジム 18mm×18mm×3mm/M4	18	18	3	M4	171.5 mT	3.39 kgf
ネオジム 18mm×18mm×4mm/M4	18	18	4	M4	221.5 mT	4.56 kgf
ネオジム 18mm×18mm×5mm/M4	18	18	5	M4	266.6 mT	5.43 kgf
ネオジム 18mm×18mm×8mm/M4	18	18	8	M4	372 mT	6.9 kgf
ネオジム 18mm×18mm×10mm/M4	18	18	10	M4	421 mT	8.83 kgf
ネオジム 19.5mm×10.5mm×3mm/M3	19.5	10.5	3	M3	218.4 mT	3.1 kgf
ネオジム 20mm×10mm×3mm/M3	20	10	3	M3	223.5 mT	3.15 kgf
ネオジム 20mm×10mm×3mm/M2	20	10	3	M2	223.5 mT	3.15 kgf
ネオジム 20mm×10mm×10mm/M3	20	10	10	M3	459.9 mT	6.94 kgf
ネオジム 20mm×20mm×3mm/M4	20	20	3	M4	155.6 mT	3.71 kgf
ネオジム 20mm×20mm×5mm/M5	20	20	5	M5	244.7 mT	6.24 kgf
ネオジム 20mm×20mm×8mm/M4	20	20	8	M4	348 mT	7.89 kgf
ネオジム 20mm×20mm×10mm/M4	20	20	10	M4	398.3 mT	9.76 kgf
ネオジム 25mm×10mm×3mm/M3	25	10	3	M3	218 mT	4 kgf
ネオジム 25mm×25mm×6mm/M5	25	25	6	M5	236.5 mT	9.51 kgf
ネオジム 30mm×10mm×3mm/M3	30	10	3	M3	215.3 mT	4.91 kgf
ネオジム 30mm×20mm×7.5mm/M5	30	20	7.5	M5	294.1 mT	11.2 kgf
ネオジム 30mm×30mm×3mm/M4	30	30	3	M4	105.8 mT	4.95 kgf
ネオジム 30mm×30mm×5mm/M5	30	30	5	M5	171.5 mT	9.65 kgf
ネオジム 34.5mm×20mm×5mm/M5	34.5	20	5	M5	204.3 mT	9.47 kgf
ネオジム 35mm×10mm×3mm/M3	35	10	3	M3	214.5 mT	5.89 kgf
ネオジム 35mm×20mm×5mm/M5	35	20	5	M5	203.6 mT	9.6 kgf
ネオジム 40mm×10mm×3mm/M3	40	10	3	M3	212.4 mT	6.92 kgf
ネオジム 40mm×40mm×10mm/M5	40	40	10	M5	244.7 mT	25.7 kgf
ネオジム 45mm×10mm×3mm/M3	45	10	3	M3	211 mT	7.99 kgf
ネオジム 50mm×10mm×3mm/M3	50	10	3	M3	210 mT	9.1 kgf
ネオジム 55mm×10mm×3mm/M3	55	10	3	M3	209.2 mT	10.2 kgf
ネオジム 60mm×10mm×3mm/M3	60	10	3	M3	208.6 mT	11.4 kgf
ネオジム 65mm×10mm×3mm/M3	65	10	3	M3	208.2 mT	12.6 kgf
ネオジム 67mm×10mm×5mm/M3	67	10	5	M3	302.8 mT	19.9 kgf
ネオジム 70mm×10mm×3mm/M3	70	10	3	M3	207.8 mT	13.8 kgf
ネオジム 75mm×10mm×3mm/M3	75	10	3	M3	207.5 mT	15 kgf
ネオジム 80mm×10mm×3mm/M3	80	10	3	M3	207.3 mT	16.3 kgf
ネオジム 80mm×10mm×5mm/M3	80	10	5	M3	301.6 mT	25.3 kgf
ネオジム 85mm×10mm×3mm/M3	85	10	3	M3	207.1 mT	17.6 kgf
ネオジム 90mm×10mm×3mm/M3	90	10	3	M3	206.9 mT	18.9 kgf
ネオジム 95mm×10mm×3mm/M3	95	10	3	M3	206.8 mT	20.2 kgf
ネオジム 100mm×10mm×3mm/M3	100	10	3	M3	206.6 mT	21.5 kgf

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

幅

(mm)

長さ

(mm)

厚さ

(mm)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

穴ピッチ

(mm)

RoHS?

最小発注数量

10	20	3	30.1～40.0	30.9	-	10	1パック 30個入り
20	35	5	90.1～100.0	94.1	-	10	1パック 5個入り
10	50	3	80.1～90.0	89.2	40	10	1パック 10個入り
15	15	6	40.1～50.0	43.2	-	10	1パック 10個入り
12	17	5	30.1～40.0	38.7	-	10	1パック 30個入り
10	40	3	60.1～70.0	67.8	30	10	1パック 10個入り
10	60	3	100.1～	111.7	50	10	1パック 10個入り
10	15	3	20.1～30.0	23.4	-	10	1パック 30個入り
10	15	5	20.1～30.0	29.7	-	10	1パック 30個入り
20	20	5	60.1～70.0	61.2	-	10	1パック 10個入り
10	30	3	40.1～50.0	48.1	-	10	1パック 30個入り
30	30	5	90.1～100.0	94.6	-	10	1パック 5個入り
10	10	3	10.1～20.0	17.0	-	10	1パック 50個入り
10	80	3	100.1～	159.7	70	10	1パック 5個入り
10	10	4	10.1～20.0	19.0	-	10	1パック 30個入り
10	10	5	20.1～30.0	23.9	-	10	1パック 30個入り
10	10	6	20.1～30.0	28.7	-	10	1パック 30個入り
12	12	3	20.1～30.0	21.7	-	10	1パック 30個入り
12	12	4	20.1～30.0	26.0	-	10	1パック 30個入り
12	12	5	20.1～30.0	27.7	-	10	1パック 30個入り
12	12	6	30.1～40.0	34.4	-	10	1パック 30個入り
14	14	3	20.1～30.0	26.0	-	10	1パック 30個入り
14	14	4	30.1～40.0	32.5	-	10	1パック 30個入り
14	14	5	30.1～40.0	36.5	-	10	1パック 30個入り
15	15	3	20.1～30.0	27.9	-	10	1パック 30個入り
15	15	4	30.1～40.0	35.8	-	10	1パック 30個入り
15	15	5	40.1～50.0	40.8	-	10	1パック 10個入り
15	15	8	50.1～60.0	57.6	-	10	1パック 10個入り
16	16	3	20.1～30.0	29.8	-	10	1パック 30個入り
16	16	4	30.1～40.0	38.8	-	10	1パック 30個入り
16	16	5	40.1～50.0	45.0	-	10	1パック 10個入り
16	16	8	60.1～70.0	61.3	-	10	1パック 10個入り
18	18	3	30.1～40.0	33.2	-	10	1パック 30個入り
18	18	4	40.1～50.0	44.7	-	10	1パック 10個入り
18	18	10	80.1～90.0	86.5	-	10	1パック 5個入り
20	20	3	30.1～40.0	36.4	-	10	1パック 10個入り
20	20	8	70.1～80.0	77.3	-	10	1パック 5個入り
20	20	10	90.1～100.0	95.6	-	10	1パック 5個入り
30	30	3	40.1～50.0	48.5	-	10	1パック 5個入り
18	18	5	50.1～60.0	53.2	-	10	1パック 10個入り
14	14	6	30.1～40.0	39.1	-	10	1パック 10個入り
25	25	6	90.1～100.0	93.2	-	10	1パック 5個入り
40	40	10	100.1～	251.9	-	10	1個
10.5	19.5	3	30.1～40.0	30.4	-	10	1パック 30個入り
20	30	7.5	100.1～	109.8	-	10	1パック 5個入り
10	67	5	100.1～	195.0	57	10	1パック 5個入り
10	25	3	30.1～40.0	39.2	-	10	1パック 30個入り
10	100	3	100.1～	210.7	90	10	1パック 5個入り
10	35	3	50.1～60.0	57.7	25	10	1パック 30個入り
10	45	3	70.1～80.0	78.3	35	10	1パック 10個入り
10	55	3	90.1～100.0	100.0	45	10	1パック 10個入り
10	65	3	100.1～	123.5	55	10	1パック 10個入り
18	18	8	60.1～70.0	67.6	-	10	1パック 5個入り
10	70	3	100.1～	135.2	60	10	1パック 10個入り
10	85	3	100.1～	172.5	75	10	1パック 5個入り
10	90	3	100.1～	185.2	80	10	1パック 5個入り
10	95	3	100.1～	198.0	85	10	1パック 5個入り
10	75	3	100.1～	147.0	65	10	1パック 5個入り
10	20	10	60.1～70.0	68.0	-	10	1パック 10個入り
20	34.5	5	90.1～100.0	92.8	-	10	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

9,252円 ( 10,177円 )	在庫品1日目当日出荷可能
12,663円 ( 13,929円 )	5日目
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
6,760円 ( 7,436円 )	在庫品1日目当日出荷可能
13,519円 ( 14,871円 )	5日目
6,590円 ( 7,249円 )	在庫品1日目当日出荷可能
7,973円 ( 8,770円 )	在庫品1日目当日出荷可能
8,127円 ( 8,940円 )	2日目
10,230円 ( 11,253円 )	2日目
9,116円 ( 10,028円 )	在庫品1日目当日出荷可能
12,482円 ( 13,730円 )	5日目
18,142円 ( 19,956円 )	5日目
10,771円 ( 11,848円 )	5日目
6,830円 ( 7,513円 )	在庫品1日目当日出荷可能
7,795円 ( 8,575円 )	在庫品1日目当日出荷可能
8,502円 ( 9,352円 )	在庫品1日目当日出荷可能
9,252円 ( 10,177円 )	在庫品1日目当日出荷可能
8,029円 ( 8,832円 )	5日目
9,065円 ( 9,972円 )	5日目
9,984円 ( 10,982円 )	2日目
11,501円 ( 12,651円 )	5日目
9,203円 ( 10,123円 )	在庫品1日目当日出荷可能
10,457円 ( 11,503円 )	2日目
13,290円 ( 14,619円 )	5日目
9,615円 ( 10,577円 )	2日目
12,482円 ( 13,730円 )	5日目
6,510円 ( 7,161円 )	在庫品1日目当日出荷可能
7,973円 ( 8,770円 )	5日目
10,366円 ( 11,403円 )	5日目
13,519円 ( 14,871円 )	5日目
6,690円 ( 7,359円 )	5日目
9,386円 ( 10,325円 )	5日目
13,287円 ( 14,616円 )	5日目
6,700円 ( 7,370円 )	5日目
11,222円 ( 12,344円 )	5日目
6,590円 ( 7,249円 )	在庫品1日目当日出荷可能
10,992円 ( 12,091円 )	5日目
15,449円 ( 16,994円 )	5日目
8,109円 ( 8,920円 )	5日目
7,070円 ( 7,777円 )	5日目
6,570円 ( 7,227円 )	2日目
14,101円 ( 15,511円 )	5日目
11,619円 ( 12,781円 )	在庫品1日目当日出荷可能
9,348円 ( 10,283円 )	6日目
18,142円 ( 19,956円 )	5日目
11,825円 ( 13,008円 )	5日目
10,229円 ( 11,252円 )	5日目
9,848円 ( 10,833円 )	5日目
13,752円 ( 15,127円 )	5日目
6,760円 ( 7,436円 )	5日目
7,206円 ( 7,927円 )	2日目
8,756円 ( 9,632円 )	5日目
7,655円 ( 8,421円 )	5日目
9,719円 ( 10,691円 )	2日目
7,441円 ( 8,185円 )	5日目
8,109円 ( 8,920円 )	5日目
8,943円 ( 9,837円 )	5日目
6,275円 ( 6,903円 )	5日目
9,479円 ( 10,427円 )	5日目
12,312円 ( 13,543円 )	5日目

基本情報

基本情報

皿ボルト穴が開いており容易に取付けが可能で最強の磁力を誇るマグネット。
【特長】
・Nd（ネオジム／ネオジウム）・Fe（鉄）・B（ボロン）を主成分とした強力な磁石。
・異方性フェライト磁石に比べ約8倍程度強力なエネルギー積を持っており機械的強度も優れている。
・ネオジム磁石自体は錆びやすい為、通常表面処理にニッケルメッキを施している。
・本商品は、皿ザグリ側がN極でございます。
【用途】
・驚異的な磁力を利用して工業・産業製品、磁選機、工作機械、産業用ロボット、MRI等に利用可能。
・スピーカーやコンピューターのハードディスクに最適。

ご注意

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オチアイ
松葉ピン
ワンタッチで挿入でき、取り外しが可能です。相手軸から被固定物の抜け止めに使用します。
ミスミ
マグネット　皿ボルト止め　正方形タイプ
皿ボルト止め正方形タイプのネオジム磁石です。通常、耐熱のラインナップをご用意しています。また、全商品が在庫1日目出荷可能です。
大陽ステンレススプリング
スナップピン（スチール／ステンレス）
ワンタッチで挿入でき、取り外しが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネオジム磁石 NdFeB 角型皿穴のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

スタンパーの固定用

満足度：5.02020/09/01

スタンパーホルダーの固定用に使いました。今迄は止メネジにて固定していましたが、このマグネットを使用すればワンタッチで...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qネオジム磁石の特徴が知りたい

体積が小さくとも強力な磁力を発揮するため、工場製品・機械部品・医療用品からホビーユースまで幅広く使われております。他の磁石に比へ、機械的強度に優れています。

Q耐熱温度はいくつですか？

約80度です。
等級（成分比率）を変えることにより耐熱温度は最大約230度まで高まりますが、その分ネオジム磁石のメリットである吸着力の高さが落ち込みます。

Qネオジム磁石 NdFeB 角型皿穴（型番：NSC0041）の皿穴のねじの呼び径はいくつですか?

当該型番のねじの呼び径はM4です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ネオジム磁石 NdFeB 角型皿穴	ネオジム磁石 NdFeB 角型	キャップネオジム磁石角型皿穴	ネオジム磁石角型皿穴付	ネオジム磁石角型	角型ネオジム磁石
メーカー	マグファイン	マグファイン	マグファイン	ネオマグ	マグナ	ネオマグ
通常価格	6,275円-	4,908円 -	4,689円 -	3,151円 -	237円 -	2,284円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
形状	角型穴付　ホルダなし	角型　ホルダなし	角型穴付　ホルダあり	角型穴付　ホルダなし	角型　ホルダなし	角型　ホルダなし
マグネット種類（材質）	ネオジム磁石	ネオジム磁石	ネオジム磁石	ネオジム磁石	ネオジム磁石	ネオジム磁石
