日進電子工業

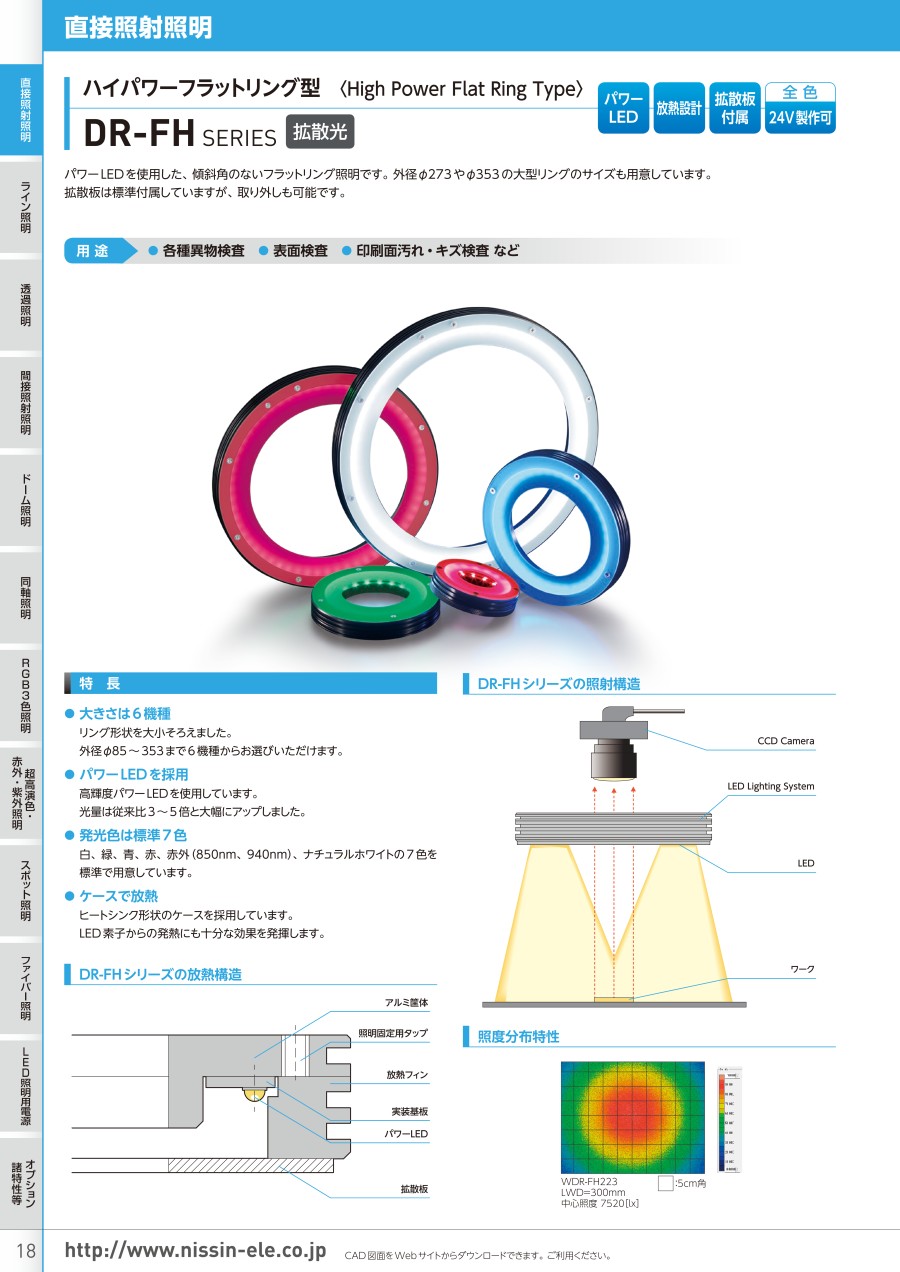

直接照射照明ハイパワーフラットリング型 DR-FHシリーズ

カタログ

通常単価(税別): 133,257円～413,719円

税込単価: 146,583円～455,091円

通常出荷日：19日目

パワーLEDを使用した、傾斜角のないフラットリング照明です。【特長】・外径φ273やφ353の大型リン...

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

よく一緒に見られています

日進電子工業

通常出荷日：19 日目

よく一緒に見られています

日進電子工業

通常出荷日：9 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明ハイパワーフラットリング型 DR-FHシリーズの仕様

直接照射照明ハイパワーフラットリング型 DR-FHシリーズの外観

大きさは6機種。
リング形状を大小揃えた。φ85～353（外径85～353mm）まで6機種から選択可能。
パワーLEDを採用。
高輝度パワーLEDを使用。光量は従来比3～5倍と大幅にアップ。
発光色は標準4色。
白、青、赤、赤外の4色を標準で用意。
ケースで放熱。
ヒートシンク形状のケースを採用。LED素子からの発熱にも十分な効果を発揮。

DR-FHシリーズの照射構造

DR-FHシリーズの放熱構造

DR-FH85の寸法図

DR-FH124の寸法図

DR-FH154の寸法図

DR-FH223の寸法図

DR-FH273の寸法図

DR-FH353の寸法図

白（W）／緑（G）／青（B）／赤（R）

発光色	型式	質量（kg）	消費電力（W）
（W）白色（B）青色（R）赤色（IR）赤外（850nm）	□DR-FH85	0.2	7.2
	□DR-FH124	0.3	9.6
	□DR-FH154	0.4	14.4
	□DR-FH223	0.7	24.0
	□DR-FH273	0.8	28.8
	□DR-FH353	1.0	36.0

※ 拡散板が付属しています。
※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

最小発注数量

可視光	ブルー	80.1～100	85	6.1～8	7.2	40.1～50	46	1個
可視光	ブルー	100.1～130	124	8.1～10	9.6	70.1～100	75	1個
可視光	ブルー	150.1～200	154	10.1～20	14.4	101～130	105	1個
可視光	ブルー	200～	223	20.1～30	24	131～200	170	1個
赤外線	-	80.1～100	85	6.1～8	7.2	40.1～50	46	1個
赤外線	-	100.1～130	124	8.1～10	9.6	70.1～100	75	1個
赤外線	-	150.1～200	154	10.1～20	14.4	101～130	105	1個
赤外線	-	200～	223	20.1～30	24	131～200	170	1個
可視光	レッド	80.1～100	85	6.1～8	7.2	40.1～50	46	1個
可視光	レッド	100.1～130	124	8.1～10	9.6	70.1～100	75	1個
可視光	レッド	150.1～200	154	10.1～20	14.4	101～130	105	1個
可視光	レッド	200～	223	20.1～30	24	131～200	170	1個
可視光	ホワイト	80.1～100	85	6.1～8	7.2	40.1～50	46	1個
可視光	ホワイト	100.1～130	124	8.1～10	9.6	70.1～100	75	1個
可視光	ホワイト	150.1～200	154	10.1～20	14.4	101～130	105	1個
可視光	ホワイト	200～	223	20.1～30	24	131～200	170	1個

通常単価(税別) (税込単価)	通常出荷日

133,257円 ( 146,583円 )	19日目
181,979円 ( 200,177円 )	19日目
223,716円 ( 246,088円 )	19日目
413,719円 ( 455,091円 )	19日目
142,586円 ( 156,845円 )	19日目
181,979円 ( 200,177円 )	19日目
223,716円 ( 246,088円 )	19日目
413,719円 ( 455,091円 )	19日目
133,257円 ( 146,583円 )	19日目
181,979円 ( 200,177円 )	19日目
223,716円 ( 246,088円 )	19日目
413,719円 ( 455,091円 )	19日目
133,257円 ( 146,583円 )	19日目
181,979円 ( 200,177円 )	19日目
223,716円 ( 246,088円 )	19日目
398,412円 ( 438,253円 )	19日目

詳細情報

基本情報

基本情報

パワーLEDを使用した、傾斜角のないフラットリング照明です。
【特長】
・外径φ273やφ353の大型リングのサイズもご用意しています。
・拡散板は標準付属していますが、取り外しも可能です。
・大きさは6機種。
・パワーLEDを採用。
・発光色は標準4色。
・ケースで放熱。
【用途】
・各種異物検査、表面検査、印刷面汚れ・キズ検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明フラットリング型 DR-FAシリーズ
発光面に傾斜がなく、ダイレクトに照射できます。正反射ワークに最適です。
日進電子工業
間接照射照明無影フラットリング型 FRシリーズ
LEDをリング横サイドに実装した、薄型無影照明です。
日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
