ピーク ボルト/PEBT-0000
未確定：候補が49型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
【ねじの呼び（M）】4/5/6/8/10/12
【材質】PEEK（ポリエーテルエーテルケトン）
【色】うす茶
【熱変形温度】1.82MPa…152℃
【UL規格】UL94V-0（材料）
商品情報
外形図
製品仕様
ピーク製品 ボルト対象
成形時にネジのピッチズレが生じる為、同材質のナットと組み合わせてご使用下さい。
ナットを使用しない場合は、メネジとの嵌合は20mm以下として下さい。
規格表
| 型番 | ネジ径 | ピッチ-D-H | L |
|---|---|---|---|
| PEBT-0408 | M4 | 0.7-7-2.8 | 8 |
| PEBT-0410 | 10 | ||
| PEBT-0412 | 12 | ||
| PEBT-0415 | 15 | ||
| PEBT-0420 | 20 | ||
| PEBT-0425 | 25 | ||
| PEBT-0510 | M5 | 0.8-8-3.5 | 10 |
| PEBT-0512 | 12 | ||
| PEBT-0515 | 15 | ||
| PEBT-0520 | 20 | ||
| PEBT-0525 | 25 | ||
| PEBT-0530 | 30 | ||
| PEBT-0610 | M6 | 1.0-10-4 | 10 |
| PEBT-0612 | 12 | ||
| PEBT-0615 | 15 | ||
| PEBT-0616 | 16 | ||
| PEBT-0620 | 20 | ||
| PEBT-0625 | 25 | ||
| PEBT-0630 | 30 | ||
| PEBT-0635 | 35 | ||
| PEBT-0640 | 40 | ||
| PEBT-0645 | 45 | ||
| PEBT-0650 | 50 | ||
| PEBT-0810 | M8 | 1.25-13-5.5 | 10 |
| PEBT-0812 | 12 | ||
| PEBT-0815 | 15 | ||
| PEBT-0820 | 20 | ||
| PEBT-0825 | 25 | ||
| PEBT-0830 | 30 | ||
| PEBT-0835 | 35 | ||
| PEBT-0840 | 40 | ||
| PEBT-0845 | 45 | ||
| PEBT-0850 | 50 | ||
| PEBT-1015 | M10 | 1.5-17-7 | 15 |
| PEBT-1020 | 20 | ||
| PEBT-1025 | 25 | ||
| PEBT-1030 | 30 | ||
| PEBT-1035 | 35 | ||
| PEBT-1040 | 40 | ||
| PEBT-1045 | 45 | ||
| PEBT-1050 | 50 | ||
| PEBT-1220 | M12 | 1.75-19-8 | 20 |
| PEBT-1225 | 25 | ||
| PEBT-1230 | 30 | ||
| PEBT-1235 | 35 | ||
| PEBT-1240 | 40 | ||
| PEBT-1245 | 45 | ||
| PEBT-1250 | 50 | ||
| PEBT-1270 | 70 |
PEBTのカラー品番は半ネジ（S）となります。
・M8-50（S=30） M10-50（S=35）

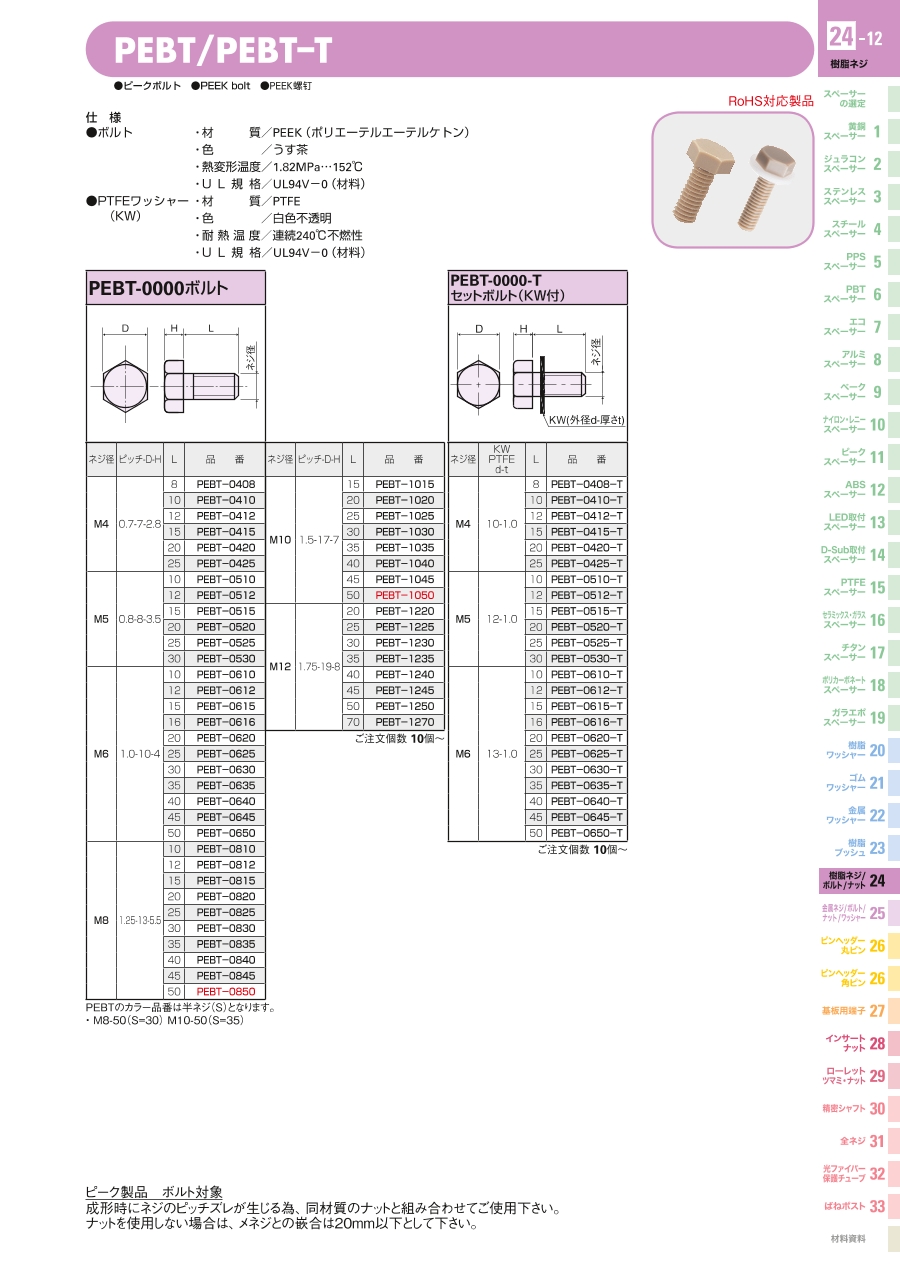

カタログ
